『OpenGL学习滤镜相机』- Day 11: 实时滤镜效果

下位子2026-01-04 18:47

前言: 『OpenGL学习』 从零打造 Android 滤镜相机

上一篇:『OpenGL学习滤镜相机』- Day10: 相机预览与 OpenGL 结合

Github: OpenGLTest

📚 今日目标

  • 掌握常见滤镜算法的原理和实现
  • 学习色彩空间转换（RGB、HSV）
  • 实现多种实时滤镜效果
  • 理解滤镜参数调节机制
  • 为美颜功能打下基础

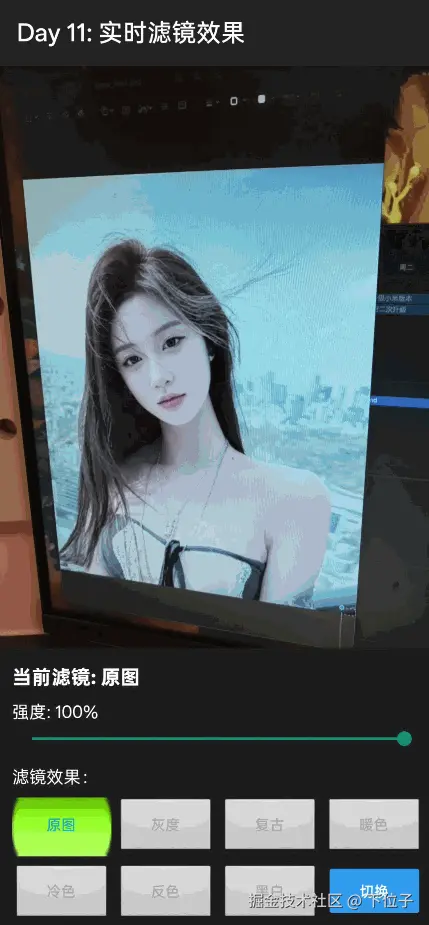

运行效果

🎯 学习内容

1. 滤镜基础原理

滤镜本质：在片段着色器中修改每个像素的颜色值。

python 复制代码
原始像素颜色 → 滤镜算法处理 → 输出新颜色
   (R, G, B)  →   f(R, G, B)   → (R', G', B')

滤镜的分类

类型 说明 示例
色彩调整 修改 RGB 值 灰度、反色、亮度
色调风格 特定色彩倾向 复古、暖色、冷色
卷积滤镜 使用周围像素 模糊、锐化、边缘检测
空间变换 改变像素位置 扭曲、瘦脸

2. 常见滤镜实现

2.1 灰度滤镜

原理：将 RGB 转换为单一亮度值。

加权平均公式（符合人眼对颜色的敏感度）：

ini 复制代码
Gray = 0.299 × R + 0.587 × G + 0.114 × B

GLSL 实现：

glsl 复制代码
vec4 grayscale(vec4 color) {
    float gray = dot(color.rgb, vec3(0.299, 0.587, 0.114));
    return vec4(vec3(gray), color.a);
}

简化版（性能更高）：

glsl 复制代码
vec4 grayscale(vec4 color) {
    float gray = (color.r + color.g + color.b) / 3.0;
    return vec4(vec3(gray), color.a);
}

2.2 反色滤镜

原理：每个颜色分量用 1.0 减去原值。

GLSL 实现：

glsl 复制代码
vec4 invert(vec4 color) {
    return vec4(1.0 - color.rgb, color.a);
}

2.3 亮度调整

原理：所有颜色分量加上/减去同一个值。

GLSL 实现：

glsl 复制代码
uniform float uBrightness;  // -1.0 到 1.0

vec4 brightness(vec4 color, float value) {
    return vec4(color.rgb + value, color.a);
}

2.4 对比度调整

原理：拉伸或压缩颜色值的范围。

公式：

ini 复制代码
newColor = (color - 0.5) × contrast + 0.5

GLSL 实现：

glsl 复制代码
uniform float uContrast;  // 0.0 到 2.0

vec4 contrast(vec4 color, float value) {
    return vec4((color.rgb - 0.5) * value + 0.5, color.a);
}

2.5 饱和度调整

原理：在灰度和原色之间插值。

GLSL 实现：

glsl 复制代码
uniform float uSaturation;  // 0.0 到 2.0

vec4 saturation(vec4 color, float value) {
    float gray = dot(color.rgb, vec3(0.299, 0.587, 0.114));
    vec3 result = mix(vec3(gray), color.rgb, value);
    return vec4(result, color.a);
}

2.6 暖色调滤镜

原理：增加红色和黄色，营造温暖感觉。

GLSL 实现：

glsl 复制代码
vec4 warm(vec4 color) {
    color.r = color.r + 0.1;  // 增加红色
    color.g = color.g + 0.05; // 微增绿色（产生黄色）
    return clamp(color, 0.0, 1.0);
}

2.7 冷色调滤镜

原理：增加蓝色，营造清冷感觉。

GLSL 实现：

glsl 复制代码
vec4 cool(vec4 color) {
    color.b = color.b + 0.1;  // 增加蓝色
    return clamp(color, 0.0, 1.0);
}

2.8 复古滤镜

原理：降低饱和度 + 增加棕褐色调。

GLSL 实现：

glsl 复制代码
vec4 sepia(vec4 color) {
    float r = color.r * 0.393 + color.g * 0.769 + color.b * 0.189;
    float g = color.r * 0.349 + color.g * 0.686 + color.b * 0.168;
    float b = color.r * 0.272 + color.g * 0.534 + color.b * 0.131;
    return vec4(r, g, b, color.a);
}

3. 色彩空间转换

3.1 RGB vs HSV

色彩空间 组成 适用场景
RGB Red, Green, Blue 显示、存储
HSV Hue, Saturation, Value 色彩调整

HSV 的优势：

  • Hue（色相）：调整整体色调（0-360°）
  • Saturation（饱和度）：调整颜色鲜艳程度（0-1）
  • Value（明度）：调整亮度（0-1）

3.2 RGB 转 HSV

glsl 复制代码
vec3 rgb2hsv(vec3 c) {
    vec4 K = vec4(0.0, -1.0 / 3.0, 2.0 / 3.0, -1.0);
    vec4 p = mix(vec4(c.bg, K.wz), vec4(c.gb, K.xy), step(c.b, c.g));
    vec4 q = mix(vec4(p.xyw, c.r), vec4(c.r, p.yzx), step(p.x, c.r));

    float d = q.x - min(q.w, q.y);
    float e = 1.0e-10;
    return vec3(abs(q.z + (q.w - q.y) / (6.0 * d + e)), d / (q.x + e), q.x);
}

3.3 HSV 转 RGB

glsl 复制代码
vec3 hsv2rgb(vec3 c) {
    vec4 K = vec4(1.0, 2.0 / 3.0, 1.0 / 3.0, 3.0);
    vec3 p = abs(fract(c.xxx + K.xyz) * 6.0 - K.www);
    return c.z * mix(K.xxx, clamp(p - K.xxx, 0.0, 1.0), c.y);
}

3.4 色相偏移滤镜

glsl 复制代码
uniform float uHueShift;  // 0.0 到 1.0

vec4 hueShift(vec4 color, float shift) {
    vec3 hsv = rgb2hsv(color.rgb);
    hsv.x = fract(hsv.x + shift);  // 循环色相
    vec3 rgb = hsv2rgb(hsv);
    return vec4(rgb, color.a);
}

4. 卷积滤镜

4.1 什么是卷积？

卷积使用周围像素来计算当前像素的值。

3×3 卷积核示例：

yaml 复制代码
┌─────┬─────┬─────┐
│ TL  │ TM  │ TR  │  TL: Top Left, TM: Top Middle, TR: Top Right
├─────┼─────┼─────┤
│ ML  │ MC  │ MR  │  ML: Middle Left, MC: Middle Center, MR: Middle Right
├─────┼─────┼─────┤
│ BL  │ BM  │ BR  │  BL: Bottom Left, BM: Bottom Middle, BR: Bottom Right
└─────┴─────┴─────┘

4.2 模糊滤镜（均值滤波）

卷积核（所有权重相等）：

复制代码
┌─────┬─────┬─────┐
│ 1/9 │ 1/9 │ 1/9 │
├─────┼─────┼─────┤
│ 1/9 │ 1/9 │ 1/9 │
├─────┼─────┼─────┤
│ 1/9 │ 1/9 │ 1/9 │
└─────┴─────┴─────┘

GLSL 实现：

glsl 复制代码
uniform vec2 uTexelSize;  // vec2(1.0/width, 1.0/height)

vec4 blur(sampler2D texture, vec2 texCoord) {
    vec4 sum = vec4(0.0);
    for (float x = -1.0; x <= 1.0; x += 1.0) {
        for (float y = -1.0; y <= 1.0; y += 1.0) {
            vec2 offset = vec2(x, y) * uTexelSize;
            sum += texture2D(texture, texCoord + offset);
        }
    }
    return sum / 9.0;
}

4.3 锐化滤镜

卷积核：

复制代码
┌─────┬─────┬─────┐
│  0  │ -1  │  0  │
├─────┼─────┼─────┤
│ -1  │  5  │ -1  │
├─────┼─────┼─────┤
│  0  │ -1  │  0  │
└─────┴─────┴─────┘

GLSL 实现：

glsl 复制代码
vec4 sharpen(sampler2D texture, vec2 texCoord, vec2 texelSize) {
    vec4 center = texture2D(texture, texCoord);
    vec4 top    = texture2D(texture, texCoord + vec2(0.0, texelSize.y));
    vec4 bottom = texture2D(texture, texCoord - vec2(0.0, texelSize.y));
    vec4 left   = texture2D(texture, texCoord - vec2(texelSize.x, 0.0));
    vec4 right  = texture2D(texture, texCoord + vec2(texelSize.x, 0.0));

    return center * 5.0 - top - bottom - left - right;
}

5. 综合滤镜着色器

glsl 复制代码
#extension GL_OES_EGL_image_external : require
precision mediump float;

varying vec2 vTexCoord;
uniform samplerExternalOES uTexture;
uniform int uFilterType;
uniform vec2 uTexelSize;

// 滤镜参数
uniform float uIntensity;  // 滤镜强度 0.0 - 1.0

// RGB 转 HSV
vec3 rgb2hsv(vec3 c) {
    // ... 实现代码 ...
}

// HSV 转 RGB
vec3 hsv2rgb(vec3 c) {
    // ... 实现代码 ...
}

// 灰度滤镜
vec4 grayscale(vec4 color) {
    float gray = dot(color.rgb, vec3(0.299, 0.587, 0.114));
    return vec4(vec3(gray), color.a);
}

// 复古滤镜
vec4 sepia(vec4 color) {
    float r = color.r * 0.393 + color.g * 0.769 + color.b * 0.189;
    float g = color.r * 0.349 + color.g * 0.686 + color.b * 0.168;
    float b = color.r * 0.272 + color.g * 0.534 + color.b * 0.131;
    return vec4(r, g, b, color.a);
}

// 暖色调滤镜
vec4 warm(vec4 color) {
    color.r = min(color.r + 0.1, 1.0);
    color.g = min(color.g + 0.05, 1.0);
    return color;
}

// 冷色调滤镜
vec4 cool(vec4 color) {
    color.b = min(color.b + 0.1, 1.0);
    return color;
}

// 反色滤镜
vec4 invert(vec4 color) {
    return vec4(1.0 - color.rgb, color.a);
}

// 黑白滤镜（高对比度）
vec4 blackWhite(vec4 color) {
    float gray = dot(color.rgb, vec3(0.299, 0.587, 0.114));
    float bw = step(0.5, gray);  // 阈值 0.5
    return vec4(vec3(bw), color.a);
}

void main() {
    vec4 color = texture2D(uTexture, vTexCoord);
    vec4 filtered;

    if (uFilterType == 0) {
        // 原图
        filtered = color;
    } else if (uFilterType == 1) {
        // 灰度
        filtered = grayscale(color);
    } else if (uFilterType == 2) {
        // 复古
        filtered = sepia(color);
    } else if (uFilterType == 3) {
        // 暖色调
        filtered = warm(color);
    } else if (uFilterType == 4) {
        // 冷色调
        filtered = cool(color);
    } else if (uFilterType == 5) {
        // 反色
        filtered = invert(color);
    } else if (uFilterType == 6) {
        // 黑白
        filtered = blackWhite(color);
    } else {
        filtered = color;
    }

    // 应用滤镜强度（原图和滤镜效果的混合）
    gl_FragColor = mix(color, filtered, uIntensity);
}

6. 滤镜参数调节

6.1 滤镜强度

kotlin 复制代码
// 使用 SeekBar 调节滤镜强度
seekBarIntensity.setOnSeekBarChangeListener(object : SeekBar.OnSeekBarChangeListener {
    override fun onProgressChanged(seekBar: SeekBar?, progress: Int, fromUser: Boolean) {
        val intensity = progress / 100.0f
        glSurfaceView.queueEvent {
            renderer.setFilterIntensity(intensity)
        }
    }
})

6.2 Renderer 中的参数传递

kotlin 复制代码
class Day11Renderer : GLSurfaceView.Renderer {

    @Volatile
    private var filterType: FilterType = FilterType.NONE

    @Volatile
    private var filterIntensity: Float = 1.0f

    override fun onDrawFrame(gl: GL10?) {
        // ... 其他代码 ...

        // 传递滤镜参数
        GLES20.glUniform1i(uFilterTypeLocation, filterType.ordinal)
        GLES20.glUniform1f(uIntensityLocation, filterIntensity)

        // 绘制
        drawQuad()
    }

    fun setFilterType(type: FilterType) {
        filterType = type
    }

    fun setFilterIntensity(intensity: Float) {
        filterIntensity = intensity.coerceIn(0f, 1f)
    }
}

7. 性能优化

7.1 避免复杂计算

glsl 复制代码
// ❌ 不好：每次都计算
vec4 color = texture2D(uTexture, vTexCoord);
float gray = color.r * 0.299 + color.g * 0.587 + color.b * 0.114;

// ✅ 好：使用内置函数
float gray = dot(color.rgb, vec3(0.299, 0.587, 0.114));

7.2 减少分支

glsl 复制代码
// ❌ 不好：大量 if-else
if (type == 0) { ... }
else if (type == 1) { ... }
else if (type == 2) { ... }
// ... 很多分支

// ✅ 好：使用不同的着色器程序
// 每种滤镜使用独立的着色器，避免分支

7.3 降低采样次数

glsl 复制代码
// 对于模糊等需要多次采样的滤镜
// 可以先降低分辨率，再放大

8. 实用技巧

8.1 滤镜预设

kotlin 复制代码
data class FilterPreset(
    val name: String,
    val type: FilterType,
    val intensity: Float = 1.0f,
    val params: Map<String, Float> = emptyMap()
)

val presets = listOf(
    FilterPreset("原图", FilterType.NONE),
    FilterPreset("黑白", FilterType.GRAYSCALE, 1.0f),
    FilterPreset("淡雅", FilterType.GRAYSCALE, 0.5f),
    FilterPreset("复古", FilterType.SEPIA, 0.8f),
    FilterPreset("暖阳", FilterType.WARM, 1.0f),
    FilterPreset("冰雪", FilterType.COOL, 1.0f)
)

8.2 滤镜组合

glsl 复制代码
// 先应用灰度，再应用对比度
vec4 color = texture2D(uTexture, vTexCoord);
color = grayscale(color);
color = contrast(color, 1.5);
gl_FragColor = color;

8.3 实时预览优化

kotlin 复制代码
// 使用低分辨率预览
val preview = Preview.Builder()
    .setTargetResolution(Size(640, 480))  // 降低分辨率
    .build()

💻 代码实践

今日任务

实现实时滤镜相机应用：

  1. 集成 Day10 的相机预览功能
  2. 实现 7 种滤镜效果 ：
    • 原图
    • 灰度
    • 复古
    • 暖色调
    • 冷色调
    • 反色
    • 黑白
  3. 添加滤镜强度调节
  4. 支持滤镜实时切换

实现效果

  • 📹 实时相机预览
  • 🎨 7 种滤镜效果
  • 🎚️ 滤镜强度调节（SeekBar）
  • 🔄 实时切换无卡顿
  • 📸 支持拍照保存

核心代码结构

kotlin 复制代码
class Day11Renderer(glSurfaceView: GLSurfaceView) : GLSurfaceView.Renderer {

    enum class FilterType {
        NONE,       // 原图
        GRAYSCALE,  // 灰度
        SEPIA,      // 复古
        WARM,       // 暖色调
        COOL,       // 冷色调
        INVERT,     // 反色
        BLACK_WHITE // 黑白
    }

    private var filterType: FilterType = FilterType.NONE
    private var filterIntensity: Float = 1.0f

    override fun onDrawFrame(gl: GL10?) {
        // 更新纹理
        surfaceTexture.updateTexImage()

        // 传递滤镜参数
        GLES20.glUniform1i(uFilterTypeLocation, filterType.ordinal)
        GLES20.glUniform1f(uIntensityLocation, filterIntensity)

        // 绘制
        drawQuad()
    }
}

🧪 练习任务

基础任务

  1. ✅ 实现至少 5 种滤镜效果
  2. ✅ 添加滤镜强度调节
  3. ✅ 支持实时切换

进阶任务

  1. 🎨 实现自定义滤镜（调节色相、饱和度、亮度）
  2. 💾 保存当前滤镜效果的照片
  3. 🖼️ 添加滤镜预览缩略图
  4. 📊 显示当前滤镜名称和参数

挑战任务

  1. 🎬 实现 LUT（Look-Up Table）滤镜
  2. 🌈 实现多重滤镜叠加
  3. 🎭 实现局部滤镜（只对部分区域应用）
  4. 📈 性能监控（FPS、帧耗时）

📖 知识点总结

滤镜分类

类型 原理 性能 示例
颜色调整 修改像素 RGB 值 高 灰度、反色
色调风格 特定色彩变换 高 复古、暖色
卷积滤镜 使用周围像素 低 模糊、锐化
空间变换 改变像素位置 中 扭曲、旋转

GLSL 常用函数

函数 说明 示例
dot(v1, v2) 点积 dot(color.rgb, vec3(0.299, 0.587, 0.114))
mix(x, y, a) 线性插值 mix(original, filtered, intensity)
clamp(x, min, max) 限制范围 clamp(color, 0.0, 1.0)
step(edge, x) 阶跃函数 step(0.5, gray)
smoothstep(e0, e1, x) 平滑阶跃 smoothstep(0.4, 0.6, gray)

最佳实践

  1. ✅ 使用内置函数：性能更好
  2. ✅ 避免过多分支：影响 GPU 性能
  3. ✅ 参数可调节：提供更好的用户体验
  4. ✅ 提供强度控制：允许部分应用滤镜
  5. ✅ 预设滤镜：方便用户快速选择

🔗 参考资料

滤镜算法

GLSL 资源

📝 今日总结

今天我们学习了实时滤镜效果：

  1. ✅ 理解了滤镜的基本原理：修改像素颜色值
  2. ✅ 掌握了 7 种常见滤镜的实现
  3. ✅ 学习了色彩空间转换（RGB ↔ HSV）
  4. ✅ 实现了滤镜强度调节机制
  5. ✅ 了解了性能优化技巧

关键要点：

  • 滤镜本质是片段着色器中的颜色变换
  • 使用内置函数提高性能
  • 滤镜强度通过 mix() 控制
  • 卷积滤镜需要多次采样，性能较低

下一篇

相关推荐
Whisper_Sy5 小时前
Flutter for OpenHarmony移动数据使用监管助手App实战 - 应用列表实现
android·开发语言·javascript·flutter·php
北海屿鹿7 小时前
【MySQL】内置函数
android·数据库·mysql
臻一7 小时前
rk3576+安卓14 ---上电时序调整
android
踢球的打工仔8 小时前
typescript-接口的基本使用(一)
android·javascript·typescript
2501_915918419 小时前
如何在iPad上找到并打开文件夹的完整指南
android·ios·小程序·uni-app·iphone·webview·ipad
臻一11 小时前
rk3576+安卓14---uboot
android
2501_9445215911 小时前
Flutter for OpenHarmony 微动漫App实战：主题配置实现
android·开发语言·前端·javascript·flutter·ecmascript
2501_9445215912 小时前
Flutter for OpenHarmony 微动漫App实战：动漫卡片组件实现
android·开发语言·javascript·flutter·ecmascript
知1而N13 小时前
电脑上运行APK文件（Android应用程序包），需要借助特定的软件或功能，因为Windows/macOS/Linux系统无法原生直接运行安卓应用
android·macos·电脑
代码s贝多芬的音符13 小时前
HttpURLConnection post多个参数和一个图片
android·httpurlconn
热门推荐
01GitHub 镜像站点02OpenCode 入门教程：介绍 · 安装 · 配置第三方 API (如 Claude)03Linux下V2Ray安装配置指南04Claude Code Skills 实用使用手册05UV安装并设置国内源06Open Code教程（四）| 高级配置与集成07在VSCode配置Java开发环境的保姆级教程（适配各类AI编程IDE）08BongoCat - 跨平台键盘猫动画工具09MC.JS 网页版《我的世界》 免安装中文版10安娜的档案(Anna’s Archive) 镜像网站/国内最新可访问入口（持续更新）
