『OpenGL学习滤镜相机』- Day 12: LUT 滤镜（Look-Up Table）

下位子2026-01-04 18:56

前言: 『OpenGL学习』 从零打造 Android 滤镜相机

上一篇:『OpenGL学习滤镜相机』- Day 11: 实时滤镜效果

Github: OpenGLTest

📚 今日目标

  • 理解 LUT（查找表）的工作原理
  • 掌握 3D LUT 的使用方法
  • 实现专业级调色滤镜
  • 学习 LUT 资源加载和管理
  • 支持多种 LUT 滤镜快速切换

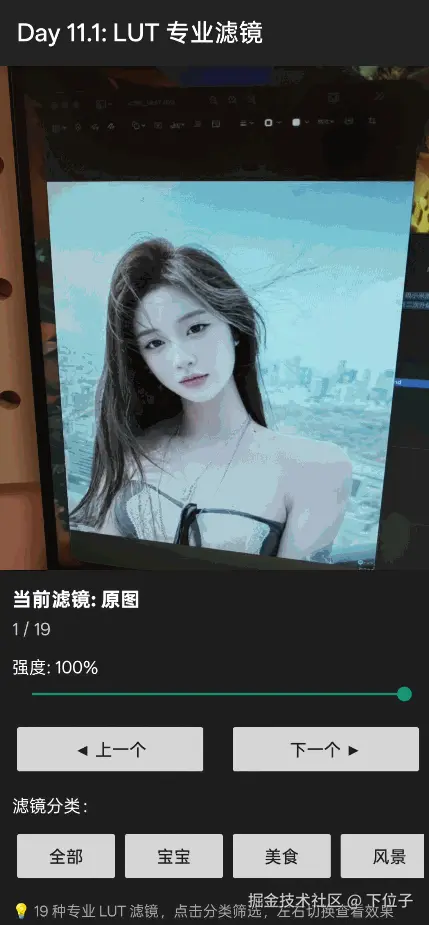

运行效果

🎯 学习内容

1. LUT 简介

LUT（Look-Up Table，查找表） 是一种高效的颜色映射技术，广泛应用于专业调色和滤镜效果。

什么是 LUT？

LUT 本质是一个颜色映射表：

python 复制代码
输入颜色 (R, G, B) → LUT 查找 → 输出颜色 (R', G', B')

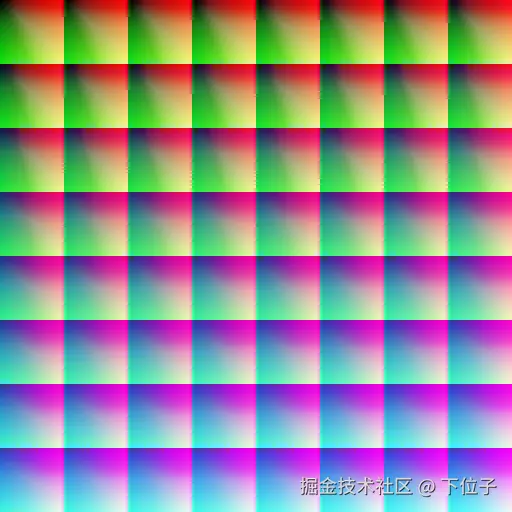

如下图：

类比：

  • 字典：输入单词 → 查找 → 输出释义
  • LUT：输入颜色 → 查找 → 输出新颜色

LUT 的优势

特性 LUT 滤镜 传统滤镜
复杂度 任意复杂 受算法限制
性能 极快（一次采样） 可能很慢
调色精度 专业级 有限
制作方式 Photoshop/Lightroom 手写代码
灵活性 可随意替换 需修改代码

2. 3D LUT 原理

2.1 颜色立方体

RGB 颜色空间是一个立方体：

scss 复制代码
        B (0,0,1)
       /|
      / |
     /  |
(0,0,0)─────> R (1,0,0)
    |  /
    | /
    |/
    G (0,1,0)

3D LUT 是这个颜色立方体的离散化采样：

  • 8×8×8 = 512 种颜色
  • 16×16×16 = 4,096 种颜色
  • 64×64×64 = 262,144 种颜色 ← 常用

2.2 LUT 图片格式

标准的 64×64×64 LUT 存储为 512×512 的 2D 图片：

复制代码
┌────────────────────────────────┐
│ 64x64 │ 64x64 │ 64x64 │ ... x8 │  ← 蓝色 = 0
├────────────────────────────────┤
│ 64x64 │ 64x64 │ 64x64 │ ... x8 │  ← 蓝色 = 1
├────────────────────────────────┤
│  ...  │  ...  │  ...  │  ...   │
├────────────────────────────────┤
│ 64x64 │ 64x64 │ 64x64 │ ... x8 │  ← 蓝色 = 7
└────────────────────────────────┘
  ↑ 红色和绿色从 0-63 变化

布局规则：

  • 横向 8 块（蓝色通道：0-7）
  • 纵向 8 块（蓝色通道：0-7）
  • 每块内部：红色（X轴），绿色（Y轴）

2.3 查找算法

ini 复制代码
输入：RGB = (0.75, 0.50, 0.25)

步骤 1：计算 3D 索引
  r_index = 0.75 × 63 = 47.25
  g_index = 0.50 × 63 = 31.5
  b_index = 0.25 × 63 = 15.75

步骤 2：映射到 2D 纹理坐标
  blue_x = floor(b_index) % 8 = 7
  blue_y = floor(b_index) / 8 = 1

  offset_x = blue_x * 64 + r_index = 7*64 + 47.25 = 495.25
  offset_y = blue_y * 64 + g_index = 1*64 + 31.5 = 95.5

  uv = (offset_x / 512, offset_y / 512)

步骤 3：采样 LUT 纹理
  new_color = texture2D(uLUT, uv)

3. GLSL 实现

3.1 基础 LUT 着色器

glsl 复制代码
precision mediump float;

uniform sampler2D uTexture;    // 相机纹理
uniform sampler2D uLUTTexture; // LUT 纹理
uniform float uIntensity;      // LUT 强度

varying vec2 vTexCoord;

vec4 applyLUT(vec4 color, sampler2D lut) {
    // 1. 获取 RGB 值（0.0 - 1.0）
    float r = color.r;
    float g = color.g;
    float b = color.b;

    // 2. 计算蓝色索引
    float blueIndex = b * 63.0;

    // 3. 计算 LUT 坐标
    float quad = floor(floor(blueIndex) / 8.0);
    float xOffset = (floor(blueIndex) - quad * 8.0) / 8.0;
    float yOffset = quad / 8.0;

    // 4. 在 64x64 小格子内的位置
    float lutX = xOffset + (r / 8.0);
    float lutY = yOffset + (g / 8.0);

    // 5. 采样 LUT
    vec4 newColor = texture2D(lut, vec2(lutX, lutY));

    return newColor;
}

void main() {
    vec4 color = texture2D(uTexture, vTexCoord);
    vec4 lutColor = applyLUT(color, uLUTTexture);

    // 使用强度混合原色和 LUT 颜色
    gl_FragColor = mix(color, lutColor, uIntensity);
}

3.2 优化版 LUT 着色器（线性插值）

为了更平滑的过渡，可以在相邻蓝色层之间插值：

glsl 复制代码
vec4 applyLUTWithInterpolation(vec4 color, sampler2D lut) {
    float r = color.r * 63.0;
    float g = color.g * 63.0;
    float b = color.b * 63.0;

    // 蓝色索引的整数和小数部分
    float b_floor = floor(b);
    float b_fract = fract(b);

    // 计算两个相邻蓝色层的坐标
    vec2 uv1 = getLUTCoord(r, g, b_floor);
    vec2 uv2 = getLUTCoord(r, g, b_floor + 1.0);

    // 采样两个层
    vec4 color1 = texture2D(lut, uv1);
    vec4 color2 = texture2D(lut, uv2);

    // 在两层之间插值
    return mix(color1, color2, b_fract);
}

vec2 getLUTCoord(float r, float g, float b) {
    float quad = floor(b / 8.0);
    float xOffset = (b - quad * 8.0) / 8.0;
    float yOffset = quad / 8.0;

    float lutX = xOffset + (r / 512.0) + 0.5 / 512.0;
    float lutY = yOffset + (g / 512.0) + 0.5 / 512.0;

    return vec2(lutX, lutY);
}

4. LUT 资源加载

4.1 从 Assets 加载

kotlin 复制代码
fun loadLUTFromAssets(assetManager: AssetManager, fileName: String): Int {
    val bitmap = assetManager.open(fileName).use { inputStream ->
        BitmapFactory.decodeStream(inputStream)
    }

    return loadLUTTexture(bitmap)
}

fun loadLUTTexture(bitmap: Bitmap?): Int {
    if (bitmap == null) return 0

    val textures = IntArray(1)
    GLES20.glGenTextures(1, textures, 0)

    val textureId = textures[0]
    GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, textureId)

    // 重要：LUT 纹理必须使用线性过滤
    GLES20.glTexParameteri(GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_MIN_FILTER, GLES20.GL_LINEAR)
    GLES20.glTexParameteri(GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_MAG_FILTER, GLES20.GL_LINEAR)
    GLES20.glTexParameteri(GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_WRAP_S, GLES20.GL_CLAMP_TO_EDGE)
    GLES20.glTexParameteri(GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_WRAP_T, GLES20.GL_CLAMP_TO_EDGE)

    GLUtils.texImage2D(GLES20.GL_TEXTURE_2D, 0, bitmap, 0)

    bitmap.recycle()

    return textureId
}

4.2 LUT 管理器

kotlin 复制代码
class LUTManager(private val assetManager: AssetManager) {

    data class LUTFilter(
        val name: String,
        val fileName: String,
        var textureId: Int = 0
    )

    val filters = listOf(
        LUTFilter("原图", "filters/res_original.png"),
        LUTFilter("宝宝1", "filters/res_baby_1.png"),
        LUTFilter("宝宝2", "filters/res_baby_2.png"),
        LUTFilter("美食1", "filters/res_food_1.png"),
        LUTFilter("风景1", "filters/res_landscape_1.png"),
        // ... 更多
    )

    fun loadAllLUTs() {
        filters.forEach { filter ->
            filter.textureId = loadLUTFromAssets(assetManager, filter.fileName)
            Log.d(TAG, "加载 LUT: ${filter.name}, textureId=${filter.textureId}")
        }
    }

    fun getFilterByName(name: String): LUTFilter? {
        return filters.find { it.name == name }
    }
}

5. LUT 的优势

5.1 与传统滤镜对比

特性 传统滤镜（着色器算法） LUT 滤镜
复杂度 简单（灰度、复古） 任意复杂（专业调色）
性能 中等 极快（一次采样）
调色精度 有限 专业级
制作方式 写代码 Photoshop/Lightroom
灵活性 需修改代码 直接替换图片

5.2 应用场景

  • 📸 Instagram 风格：复刻各种 Instagram 滤镜
  • 🎬 电影调色：模拟电影色调
  • 🎨 专业调色：设计师定制的色彩方案
  • 🌈 品牌风格：统一的品牌视觉风格

6. LUT 制作方法

方法 1：Adobe Photoshop

  1. 打开图片，调整色彩（曲线、色阶、色相/饱和度）
  2. 应用调整图层到标准 LUT 模板
  3. 导出为 512×512 PNG 图片

方法 2：Adobe Lightroom

  1. 调整照片到满意的效果
  2. 导出为 LUT 文件（.cube 格式）
  3. 转换为 PNG 图片（使用工具）

方法 3：在线工具

7. 性能优化

7.1 LUT 纹理缓存

kotlin 复制代码
// ✅ 好的做法：预加载所有 LUT
override fun onSurfaceCreated(gl: GL10?, config: EGLConfig?) {
    lutManager.loadAllLUTs()  // 只加载一次
}

// ❌ 不好的做法：切换时加载
fun switchLUT(name: String) {
    val texture = loadLUTFromAssets(name)  // 每次都加载，慢！
}

7.2 纹理压缩

kotlin 复制代码
// LUT 纹理通常较小（512×512），不需要压缩
// 但可以考虑使用 RGB565（如果不需要 Alpha）

7.3 异步加载

kotlin 复制代码
// 在后台线程加载 LUT
GlobalScope.launch(Dispatchers.IO) {
    val textures = lutManager.loadAllLUTs()

    withContext(Dispatchers.Main) {
        glSurfaceView.queueEvent {
            lutManager.updateTextures(textures)
        }
    }
}

💻 代码实践

今日任务

实现 LUT 滤镜相机：

  1. 加载 19 个 LUT 滤镜
  2. 实现 LUT 查找算法（GLSL）
  3. 支持滤镜快速切换
  4. 添加滤镜强度调节
  5. 提供滤镜分类（宝宝、美食、风景等）

核心功能

kotlin 复制代码
class Day12Renderer(glSurfaceView: GLSurfaceView) : GLSurfaceView.Renderer {

    // LUT 滤镜列表
    private val lutFilters = mutableListOf<LUTFilter>()
    private var currentLUTTextureId = 0
    private var lutIntensity = 1.0f

    override fun onSurfaceCreated(gl: GL10?, config: EGLConfig?) {
        // 加载所有 LUT
        loadAllLUTs()
    }

    override fun onDrawFrame(gl: GL10?) {
        // 应用当前 LUT
        GLES20.glActiveTexture(GLES20.GL_TEXTURE1)
        GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, currentLUTTextureId)
        GLES20.glUniform1i(uLUTTextureLocation, 1)
        GLES20.glUniform1f(uIntensityLocation, lutIntensity)

        // 渲染
        drawQuad()
    }
}

🎨 滤镜分类

根据您的 LUT 资源，我们有以下分类：

🍼 宝宝系列（5个）

  • baby_1, baby_2, baby_3, baby_4, baby_5
  • 适合：儿童摄影、可爱风格

🍔 美食系列（3个）

  • food_1, food_2, food_3
  • 适合：美食拍摄、暖色调

🏞️ 风景系列（3个）

  • landscape_1, landscape_2, landscape_3
  • 适合：风景摄影、自然风光

🌿 植物系列（2个）

  • plant_1, plant_2
  • 适合：绿植、清新风格

⭐ 推荐系列（2个）

  • recomend_1, recomend_2
  • 适合：日常自拍

🏙️ 街景系列（3个）

  • street_1, street_2, street_3
  • 适合：城市摄影、街拍

🧪 练习任务

基础任务

  1. ✅ 实现 LUT 查找算法
  2. ✅ 加载所有 LUT 纹理
  3. ✅ 支持滤镜切换

进阶任务

  1. 🎨 实现滤镜分类浏览
  2. 🎚️ 添加滤镜强度调节（0-100%）
  3. 🖼️ 显示滤镜缩略图预览
  4. ⭐ 收藏喜爱的滤镜

挑战任务

  1. 🎬 实现滤镜过渡动画（从一个 LUT 平滑过渡到另一个）
  2. 🎭 实现双 LUT 混合
  3. 📊 分析 LUT 色彩特征
  4. 🔧 自定义 LUT 生成工具

📖 知识点总结

LUT 的本质

ini 复制代码
LUT = 预计算的颜色映射表
    = 将复杂的调色算法"烘焙"到一张图片中
    = 查表比计算快得多

关键概念

概念 说明
3D LUT 三维颜色查找表（R、G、B 三个维度）
512×512 标准 LUT 图片大小
64×64×64 颜色精度（262,144 种颜色）
线性插值 在相邻颜色间平滑过渡

最佳实践

  1. ✅ 预加载所有 LUT：启动时一次性加载
  2. ✅ 使用线性过滤 ：GL_LINEAR 而非 GL_NEAREST
  3. ✅ 添加强度控制：mix(original, lut, intensity)
  4. ✅ 纹理缓存：避免重复加载
  5. ✅ 异步加载：不阻塞 UI 线程

🔗 参考资料

LUT 技术

LUT 资源

📝 今日总结

今天我们学习了 LUT 滤镜技术：

  1. ✅ 理解了 LUT 的工作原理：颜色查找表
  2. ✅ 掌握了 3D LUT 的存储格式：512×512 图片
  3. ✅ 实现了 LUT 查找算法：RGB → 2D 纹理坐标
  4. ✅ 支持 19 种专业滤镜
  5. ✅ 理解了 LUT 的性能优势

关键要点：

  • LUT 将复杂调色"烘焙"成查找表
  • 一次纹理采样即可实现专业级调色
  • 性能极高，适合实时应用
  • 可以直接使用 Photoshop/Lightroom 制作
