0 1摘要

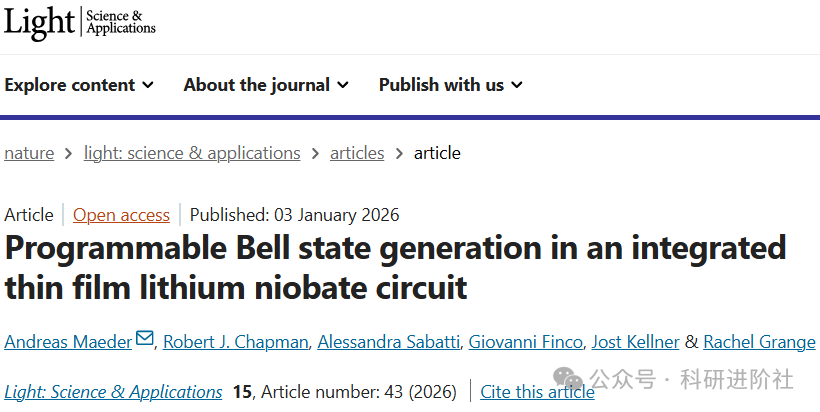

近日，苏黎世联邦理工学院的研究团队在《Light: Science & Applications》发表重要成果，成功在薄膜铌酸锂光子芯片上实现了可编程的纠缠贝尔态生成(https://doi.org/10.1038/s41377-025-02150-z)。该芯片集成了两个高亮度光子对源与可重构干涉单元，无需外部复杂光学系统即可直接制备多种量子态，保真度超过90%，标志着集成量子光子学向实用化、系统化迈出关键一步。
0 2 核心内容
研究团队设计并制备了一款单片集成光子芯片，核心突破在于：
双源干涉架构：在同一芯片上集成两个周期性极化铌酸锂波导，作为独立光子对源；
全相位可编程：通过热光相位调制器动态调控泵浦与干涉相位，实现量子态实时重构；
片上态层析系统：集成马赫‑曾德尔干涉仪，支持直接在芯片上完成量子态投影测量，无需外部复杂光路。
关键性能指标：
光子对源亮度：26MHz mW⁻¹nm⁻¹（领先同类集成器件）；
两光子干涉可见度：99.0 ± 0.7%；
贝尔态保真度： > 90%，最高达93.1%；
态重构时间：仅需约 30 秒。
0 3 研究意义
这项成果不仅是器件性能的提升，更是量子光子集成技术路径的重要示范：
1.技术路线更优：相比广泛研究的硅基四波混频源，该芯片利用铌酸锂固有的二阶非线性效应，仅需毫米级直波导和连续波泵浦即可实现高亮度，避免双光子吸收等限制，更适合扩展与集成。
2.系统集成突破：首次在铌酸锂平台上实现"光源+电路+探测接口"的全功能集成，证明该平台具备支撑复杂量子信息处理系统的能力。
3.通往实用化的关键一步：高保真度、高亮度、快速重构等特性，使得该类芯片可望直接应用于量子密钥分发、量子计算原型、分布式量子网络等场景，加速量子技术从实验室走向应用。
0 4 结语
"我们展示的不仅是一个高性能芯片，更是一个可编程的量子态生成平台，"论文作者之一Andreas Maeder表示，"这项工作证明，铌酸锂薄膜技术能够支撑从量子源到量子操作的完整功能集成，这是实现可扩展量子信息处理的关键基础。"
随着量子技术竞争进入"集成化"阶段，此类芯片级解决方案正成为各国研发的重点。这片不足指甲大小的铌酸锂芯片，或许正是未来量子网络中的一颗"信号发生器"，悄然推动着下一次信息革命的到来。

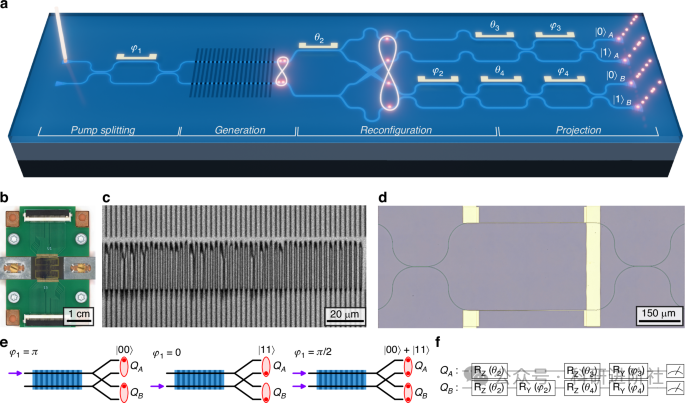

图1:LNOI电路的工作原理与制备结果

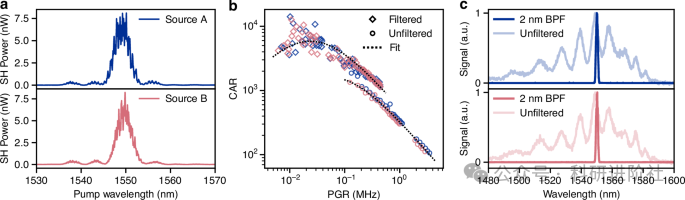

图2:校准光子对源的表征测量结果

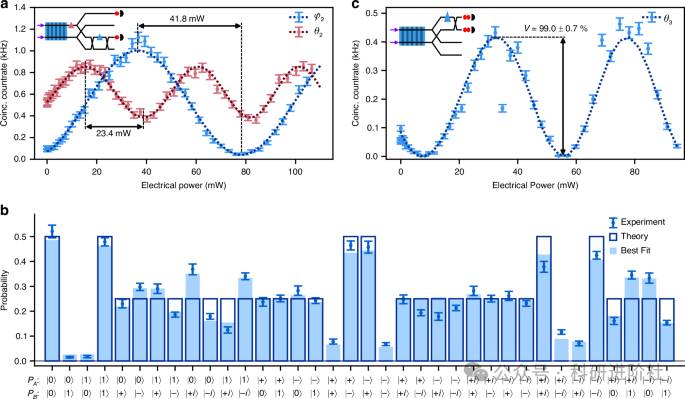

图3:干涉表征与投影测量结果

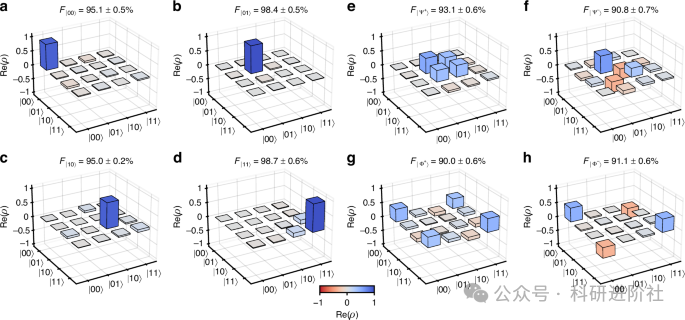

图4:重构密度矩阵结果
