绝缘油介质损耗及体积电阻率测试仪

绝缘油介质损耗及体积电阻率测试仪使用条件

环境温度 0～40℃
相对湿度 ≤ 80 %
工作电源 AC 220 V（1 ± 1 0% ）
电源频率 50 Hz (1 ± 10%)
功率消耗＜2 00 W

绝缘油介质损耗及体积电阻率测试仪 仪器成套性

设备 1台
油杯 1套
电源线 1条
标准规 1支
保险管 2只（3A）
搅拌桨 2只
镊子 1把
打印纸 1轴
操作手册 1本
保修卡 1张
合格证 1张

产品主要技术指标

测量范围：电容量 5pF～200pF

相对电容率 1.000～30.000

介质损耗因数 0.00001～100

直流电阻率 2.5 MΩm～20 TΩm

测量精度：电容量 ±(1%读数+0.5pF)

相对电容率 ±1%读数

介质损耗因数 ±(0.5%读数+0.0001)

直流电阻率 ±10%读数

分辨率：电容量 0.01pF

相对电容率 0.001

介质损耗因数 0.00001

测温范围： 0～125℃

温度测量误差： ±0.5℃

交流实验电压： 0～2200V 连续可调，频率50Hz

直流试验电压： 0～500V 连续可调

功耗： 100W

外型尺寸： 420mm*380mm*385mm

总重量： 21Kg

简易故障排除

开机无反应检查电源线是否插接良好，检查保险管是否完好无损；
不升压检查油杯箱盖是否盖好；
升压正常但不击穿检查设置是否限制了停升电压；
击穿后无显示检查油杯内是否有污物；
打印不出纸检查打印机是否有纸；
更换打印纸打印机在出厂时已安装了打印纸。若打印纸使用完毕，需要自行安装新的打印纸。其操作过程如下：

（1）按下打印机前盖板上的圆形按钮；

（2）将打印纸装入打印机，并拉出一段（超出撕纸牙齿），注意将纸放整齐，同时注意纸的方向（纸拉出后纸卷外侧面对着打印头）；

（3）合上纸舱盖，打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头。

仪器特点

高度自动化，升温、测量介损、测量电阻率可一次完成；
油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距2mm，可消除杂散电容及泻漏对介损测试结果的影响；

3、仪器采用中频感应加热，PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以内。

4、采用先进的DSP和FFT技术，确保数据稳定、准确、可靠。

5、内部标准电容器为SF6 充气三点极式电容，该电容的介损及电容量不受环境温度、湿度等影响，使仪器精度在长时间使用后仍然得到保证。

6、大屏幕彩色触摸屏，中文操作菜单，人家对话方便，操作简洁明了，一目了然。

7、具有开盖断高压，油杯高低压电极短路等温馨提示，消除安全隐患，确保操作人员的人身安全和设备的正常运行。

8、自带实时时钟，测试日期、时间可随测试结果保存、显示、打印；设备可以显示环境温度，对试验环境实时进行检测。

9、自动存储测量数据，可存储100组测量数据。

空电极杯校准功能。测量空电极杯的电容量和介质损耗因数，以判断空电极杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电阻率的精确计算。

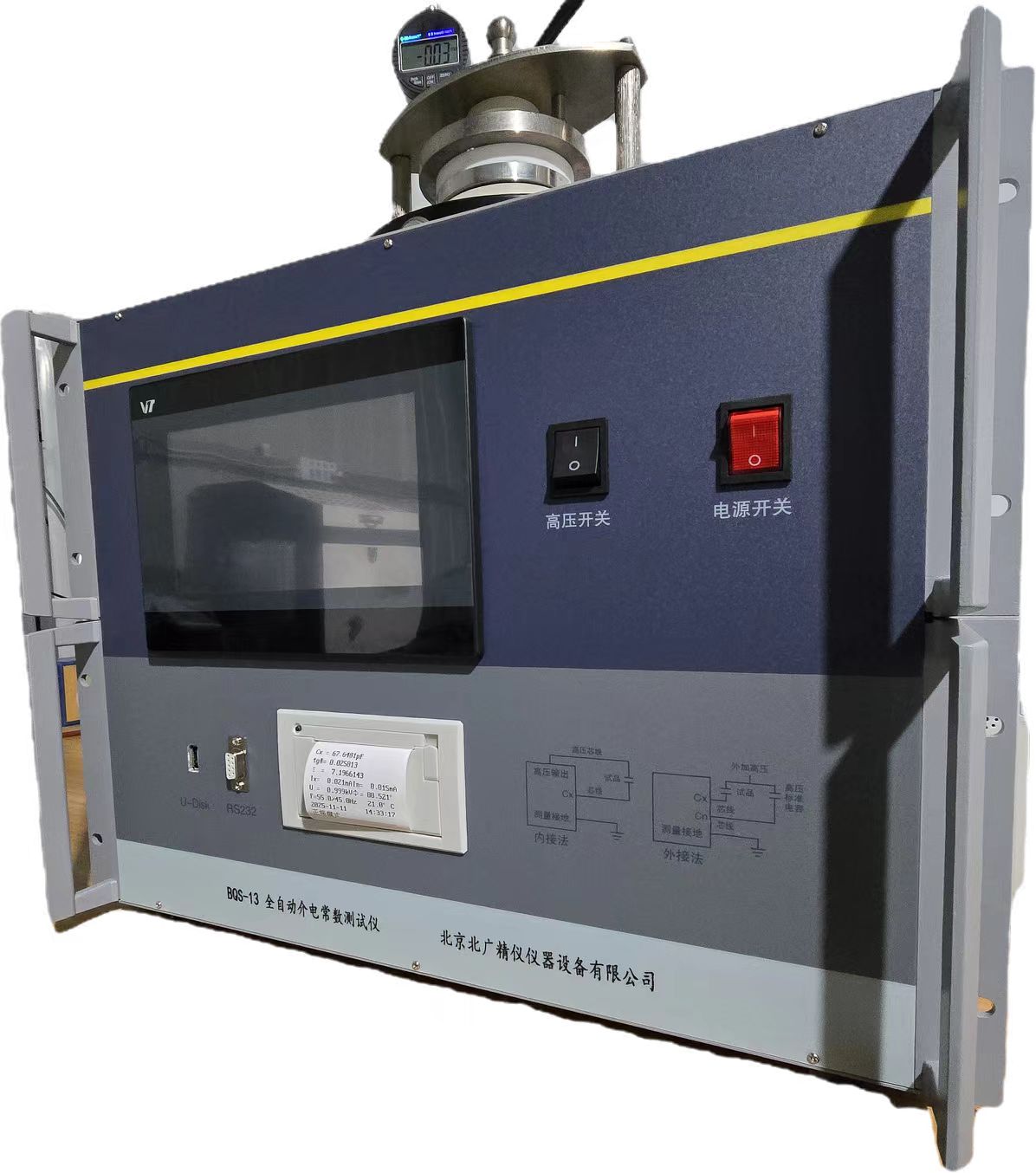

面板说明：

液晶屏显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；

2．打印机打印单次及多次测试结果的平均值；

3．电源插座及开关良好插接AC 220V 50Hz电源线；电源开关控制仪器电源通断

4．油杯槽用于放置测试油杯

5．测量信号插座用于插接测量信号线

温度信号线打开后放入或取出油杯，关闭后方可进行测试；
接地柱可靠的地线连接柱

油杯的清洗：

1.油杯清洗方法

（1）用洁净的绸布反复擦拭电极表面和电极杆；

（2）用标准规调整好电极间隙；

（3）用无水乙醇清洗3～ 4次，然后用吹风机吹干。再用

测试油样清洗2 ～ 3次即可；

搅拌桨清洗方法

（1）用干净的绸布反复擦拭搅拌桨，直至表面无细小颗粒，忌用手直接接触搅拌桨；

（2）用镊子夹住搅拌桨，浸入无水乙醇洗涤2 ～ 3次，然后用吹风机吹干；

（3）用镊子夹住搅拌桨，浸入待测油样洗涤2 ～ 3次备用。

技术特点

一体化结构设计‌：集成介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等核心部件，配备高频感应加热装置实现非接触加热。

高精度测量‌：介损测量精度±(示值×0.5%+0.0001)，电阻率覆盖2.5MΩ·m～20TΩ·m，温度调节范围室温至120℃。

智能操作设计‌：采用全数字技术，智能自动化测量，配备大屏幕触控显示器，全中文菜单，测试结果可打印输出。

关键技术参数

测量范围‌：

介质损耗因数：0.00001～100。

电阻率测量范围：2.5MΩ·m～100TΩ·m。

相对电容率：1.000～30.000。

温度控制‌：控温范围室温～120℃，控温精度±0.5℃。

电源要求‌：AC220V±10%，50Hz。

绝缘油介质损耗及电阻率测试仪是依据GB/T5654-2007《液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量》设计制造的高精密一体化检测仪器。主要用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量，内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。，该仪器应用先进的测控技术,全自动完成升温、控温、高速数据采样、运算、显示、打印及存储等过程。先进的测量原理和高度数字化技术，使您的工作变得更加轻松、便捷。

仪器内部采用全数字技术，全部智能自动化测量，配备了大屏幕彩色触摸屏，全中文菜单，每一步骤都有中文提示，测试结果可以打印输出，操作人员不需专业培训就能熟练使用。

使用注意事项

一、安全第一：人身与设备防护

熟悉操作规程：务必在使用仪器前仔细阅读并理解设备操作手册和安全规程。未经培训或授权人员不得操作。
高压警示：

测试电阻率时，仪器电极间会施加高压直流电（通常数百至数千伏）。测试过程中及测试刚结束，电极上可能残留高压！

严禁在仪器通电或电极带电时触摸电极、测试杯内部或任何裸露的接线端子。

连接或断开测试杯与主机时，务必确保主机电源已关闭，并等待足够时间（参考手册）让内部电容充分放电。使用放电棒（如有配备）进行确认放电。

接地可靠：

确保仪器主机和测试杯（如果设计有接地端子）牢固、可靠地连接到符合标准的保护地线上。这是防止电击和保证测量准确性的基础。

环境安全：

保持工作区域整洁、干燥、通风良好。

远离易燃易爆物品、水源和潮湿环境。

避免在强电磁干扰源附近使用。

个人防护：

操作时建议佩戴绝缘手套（特别是在处理测试杯和连接线时）。

避免油样接触皮肤，部分绝缘油可能有一定毒性或刺激性，必要时佩戴防护眼镜和实验服。

处理清洗溶剂（如石油醚、甲苯等）时，应在通风橱内操作，佩戴防护口罩和手套，严格遵守化学品安全规范。

二、样品准备与处理：保证数据准确的基础

油样代表性：取样必须符合相关标准（如IEC 60475, ASTM D923），确保样品能代表被测油的整体状态。使用清洁、干燥、密封良好的取样瓶。
样品干燥：水分是影响介电常数和电阻率的关键因素。测试前，油样需在严格控温（通常50-60℃）和真空（或干燥惰性气体保护）条件下充分干燥脱水，具体方法参照标准或仪器要求。未充分干燥的油样测试结果毫无意义。
样品清洁：油样必须无可见颗粒杂质。必要时需使用干燥的滤膜（孔径通常≤0.8μm或按标准要求）在密闭系统内进行过滤。防止过滤过程中油样吸潮和氧化。
温度控制：介电常数和电阻率对温度极其敏感。

测试必须在恒定的标准温度下进行（常用90℃或按相关标准规定）。

确保油样、测试杯在测试前已在恒温浴（油浴或空气浴）中充分达到并稳定在设定温度（通常需恒温至少30分钟）。

恒温浴的控温精度和均匀性需满足标准要求（如±0.5℃或更高）。

避免污染：

所有接触油样的器具（烧杯、注射器、滤器等）必须极度清洁、干燥、专用。

转移油样时，避免使用易掉屑的纸巾或布料。

防止油样长时间暴露在空气中，减少氧化和吸潮。
