网络》》VLAN、VLANIF

VLAN = Virtual LAN = 虚拟局域网 工作在二层 数据链路层 基于MAC地址转发

csharp 复制代码
VLAN = Virtual LAN = 虚拟局域网
作用:在一台物理交换机上创建多个逻辑交换机

物理交换机 ───虚拟化───┐
                      ↓
        ┌───── VLAN 10(财务部)
        ├───── VLAN 20(市场部)
        └───── VLAN 30(访客)
VLAN 特点
# 1、隔离广播:VLAN 10的广播不会传到VLAN 20
# 2、基于MAC转发:只能看到本VLAN的MAC地址表
# 3、需要标签:802.1Q标签标识VLAN ID
# 4、无法跨VLAN通信:没有三层介入时完全隔离

# 创建VLAN(二层配置)
vlan batch 10 20 30

# 将端口加入VLAN
interface GigabitEthernet 0/0/1
 port link-type access
 port default vlan 10  # 这个端口属于VLAN 10

interface GigabitEthernet 0/0/2
 port link-type access
 port default vlan 20  # 这个端口属于VLAN 20

VLANIF = VLAN Interface = VLAN的虚拟三层接口 工作在三层 网络层 基于IP地址转发

csharp 复制代码
VLANIF = VLAN Interface = VLAN的虚拟三层接口

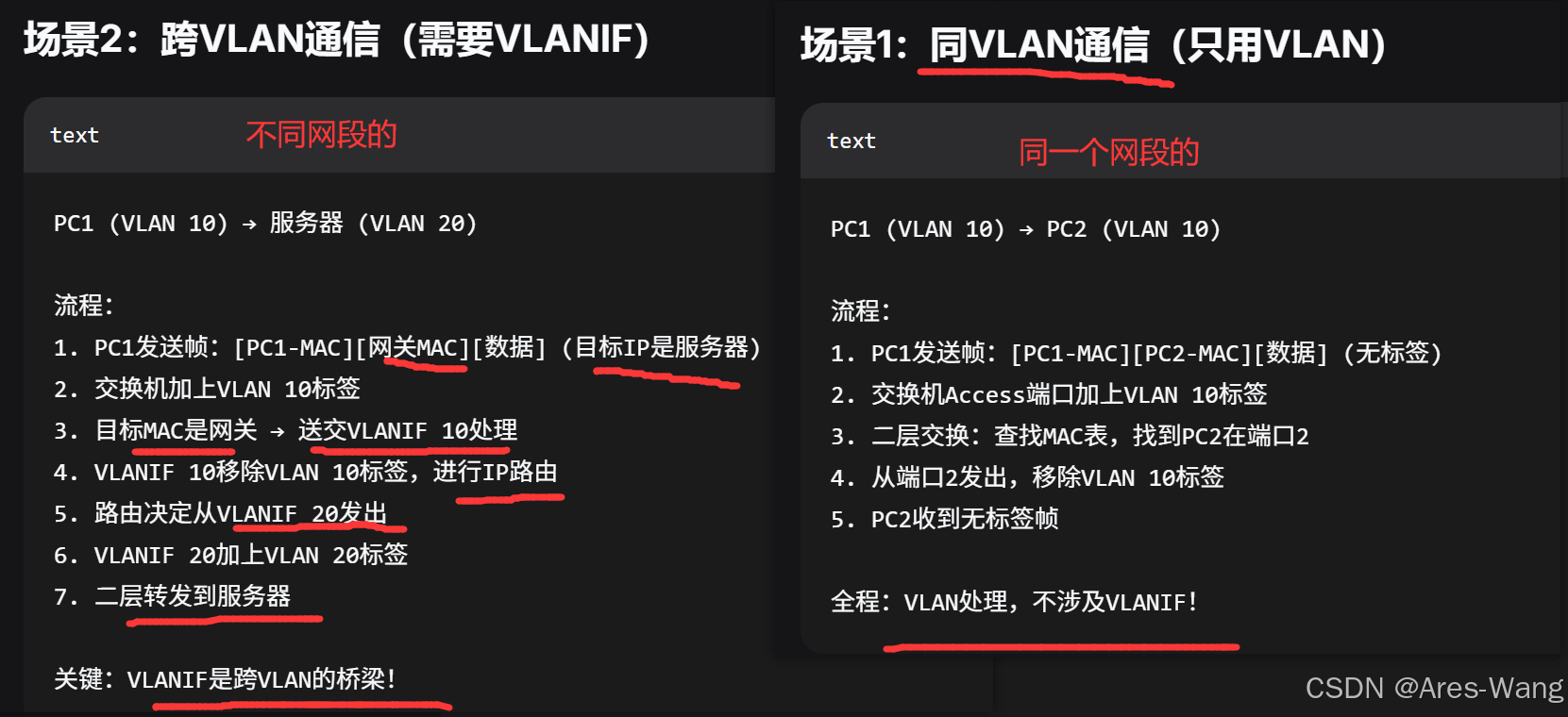

作用:为VLAN提供IP路由能力,让不同VLAN能够通信

VLAN 10 ─── VLANIF 10 (192.168.10.1) ──┐
                                        ├── 路由交换
VLAN 20 ─── VLANIF 20 (192.168.20.1) ──┘

# 创建VLANIF接口(三层配置)
interface Vlanif 10
 ip address 192.168.10.1 255.255.255.0  # VLAN 10的网关
 description Finance-Department

interface Vlanif 20
 ip address 192.168.20.1 255.255.255.0  # VLAN 20的网关
 description Marketing-Department

# VLANIF的特点
# 1、终结VLAN标签:收到带标签的帧后移除标签
# 2、提供IP网关:为该VLAN内的设备提供默认网关
# 3、路由能力:可以在不同VLANIF之间路由
# 4、ARP代理:响应本VLAN的ARP请求

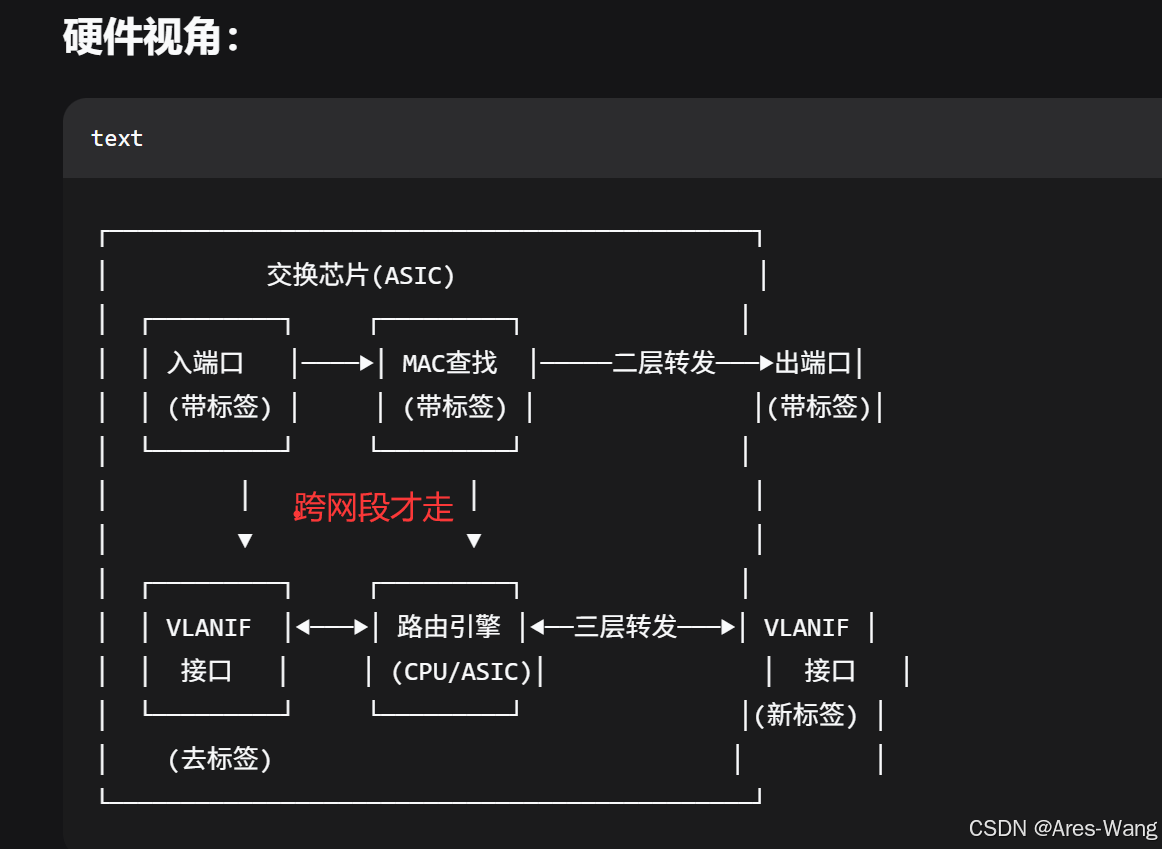

csharp 复制代码
物理交换机(三层)
├─ 二层交换部分
│   ├─ VLAN 10: 端口1-10,标签处理,MAC学习
│   ├─ VLAN 20: 端口11-20,标签处理,MAC学习
│   └─ VLAN 30: 端口21-30,标签处理,MAC学习
│
└─ 三层路由部分
    ├─ VLANIF 10: IP=192.168.10.1,路由表,ARP表
    ├─ VLANIF 20: IP=192.168.20.1,路由表,ARP表
    └─ VLANIF 30: IP=192.168.30.1,路由表,ARP表
