TEST02.重构后键盘部分的测试操作一步一步详细指导

在上一篇《重构后键盘部分的测试方案规划》中，我们从宏观角度梳理了测试的整体思路：为什么要测、测什么、覆盖率目标以及测试分类。那篇文章更像是一份蓝图，帮助我们建立测试体系的战略方向。

本篇《重构后键盘部分的测试操作一步一步详细指导》则承接前文，聚焦于具体的落地实践。我们将从环境准备开始，逐步讲解如何编写单元测试、集成测试、端到端测试，并补充手动验证环节。目标是让读者不仅理解测试的重要性，还能亲手跑通整个流程，获得可量化的覆盖率结果。预计耗时 2--4 小时，适合在 Windows 7 环境下完整演练。

前提：项目已克隆到本地，Python 3.7 环境激活，pyserial/PyQt5 已安装。Win7 注意：用管理员运行命令提示符，避免权限问题。

步骤1：环境准备（10--15 分钟）

安装测试依赖：
- 打开命令提示符（cmd.exe），导航到项目根目录。
- 创建/激活 virtualenv（推荐，避免全局污染）：
  bash 复制代码
```
python -m venv venv
venv\Scripts\activate
```
- 安装依赖（requirements.txt 已含 PyQt5/pyserial，再加测试工具）：
  bash 复制代码
```
pip install pytest==7.4.0 pytest-qt==4.4.0 coverage==6.5.0
```
  （这些版本兼容 Python 3.7 和 Win7，无高版本依赖冲突。）

创建 tests/ 目录和测试文件：

在项目根新建 tests/keyboard/。

添加示例测试文件（从规划复制，稍后详述）。初始结构如下：

text 复制代码

tests/
├── keyboard/
│   ├── test_panel.py        # 单元：按键 / LCD
│   ├── test_integration.py  # 集成：信号 + 串口 mock
├── analyze_coverage.py      # 覆盖率分析脚本
├── test_e2e.py              # 端到端：全链路
└── conftest.py              # 全局 fixtures（如 QApplication）

简短的说明表格：

文件/目录	作用说明
`keyboard/`	键盘相关测试模块目录
`test_panel.py`	单元测试：按键输入、LCD 显示
`test_integration.py`	集成测试：信号与串口交互
`test_e2e.py`	端到端测试：完整链路验证
`analyze_coverage.py`	覆盖率分析辅助脚本
`conftest.py`	全局 pytest fixtures（QApplication 等）

添加 conftest.py（全局 fixture）：

python 复制代码

# tests/conftest.py
# 全局 fixture 配置
import sys
import os
import pytest
from PyQt5.QtWidgets import QApplication
from unittest.mock import MagicMock
# 添加项目根目录到 sys.path（tests/ 的上两级）
project_root = os.path.abspath(os.path.join(os.path.dirname(__file__), '..'))
if project_root not in sys.path:
    sys.path.insert(0, project_root)


@pytest.fixture(scope="session")
def qapp():
    """
    全局 QApplication fixture，整个测试会话只初始化一次。
    """
    app = QApplication.instance() or QApplication([])
    yield app
    app.quit()


@pytest.fixture
def app_window(qapp):
    """
    提供一个完整的 AppWindow 实例，并在测试结束后自动关闭。
    避免在各个测试文件中重复定义。
    """
    from ui.main_window import AppWindow
    win = AppWindow()
    win.show()
    qapp.processEvents()
    yield win
    win.close()


@pytest.fixture
def keyboard_panel(qapp):
    """
    提供一个独立的 KeyboardPanel 实例，用于单元测试。
    """
    from ui.keyboard.panel import KeyboardPanel
    panel = KeyboardPanel()
    qapp.processEvents()
    yield panel
    panel.close()

这样，所有测试文件都可以直接使用 qapp fixture，而无需重复初始化 QApplication。

添加 analyze_coverage.py（覆盖率分析辅助脚本）：

python 复制代码

# tests/analyze_coverage.py
import json

def main():
    with open("coverage.json", "r", encoding="utf-8") as f:
        data = json.load(f)
    totals = data["totals"]
    print(f"整体覆盖率: {totals['percent_covered_display']}%")
    for filename, info in data["files"].items():
        pct = info["summary"]["percent_covered_display"]
        if int(pct) < 50:
            print(f"{filename}: 覆盖率 {pct}%")
            print("缺失行:", info["missing_lines"])

if __name__ == "__main__":
    main()

运行 python tests/analyze_coverage.py 可以快速定位覆盖率薄弱的文件和缺失行，指导后续补充测试。

验证环境：
- 运行 pytest --version，预期输出 pytest 7.4.0。
- 运行项目：python app.py，检查 UI 正常（键盘显示）。
- 检查 pytest.ini 配置：
  ini 复制代码
```
markers =
    keyboard: 测试键盘 UI 与交互
filterwarnings =
    ignore:.*sipPyTypeDict.*:DeprecationWarning
```
  这样运行时可以用 pytest -m keyboard 来跑所有键盘相关测试，并且不会刷屏显示 PyQt5 的弃用告警。

步骤2：单元测试（隔离组件）

目标：测试单个文件（如 panel.py 的 _on_digit），不跑 GUI/串口。快速反馈。

编写/运行 test_panel.py：

python 复制代码

- 预期：所有 `@pytest.mark.keyboard` 的测试通过。
   - 如果失败：检查 import 路径（from ui.keyboard.panel import KeyboardPanel）。pytest tests/keyboard/test_panel.py -v -W ignore::DeprecationWarning# tests/keyboard/test_panel.py
import pytest
from ui.keyboard.panel import KeyboardPanel
from unittest.mock import MagicMock

@pytest.fixture
def keyboard(qapp):
    return KeyboardPanel()

@pytest.mark.keyboard
def test_on_digit_limit(keyboard):
    for i in range(5):  # 输入5位
        keyboard._on_digit(1)
    assert len(keyboard.input_buffer) == 4  # 限长4
    assert keyboard.lcd.display.called  # mock 检查调用
@pytest.mark.keyboard
def test_set_mode(keyboard):
    keyboard.mode_changed = MagicMock()
    keyboard.lcd.display_text = MagicMock()
    keyboard._set_mode("PRESET")
    assert keyboard.mode == "PRESET"
    keyboard.mode_changed.emit.assert_called_with("PRESET")
    keyboard.lcd.display_text.assert_called_with("PRESET", ...)

运行
sh 复制代码
```
pytest -m keyboard -v
```
- 预期：所有 test_ 通过（e.g., 2 passed）。
- 如果失败：检查 import 路径（from ui.keyboard.panel import KeyboardPanel）。
类似测试 LCD/indicator：
- test_lcd.py：mock theme，检查 display_text 的 setStyleSheet。
- test_indicator.py：mock QTimer，检查 flash 后 off 调用。

覆盖率检查：

复制代码

coverage run -m pytest tests/keyboard/
coverage report -m  # 显示缺失行
coverage html       # 生成 htmlcov/index.html 查看

目标：ui/keyboard/ 覆盖 90%+。

步骤3：集成测试（模块交互）

目标：测试键盘与核心/mock 串口的交互（如按键 emit → 串口 write）。

编写 test_integration.py：

python 复制代码

# tests/keyboard/test_integration.py
import pytest
from unittest.mock import patch, MagicMock
from ui.keyboard.panel import KeyboardPanel
from core.protocol import ptz_control

@pytest.fixture
def keyboard(qapp):
    kb = KeyboardPanel()
    kb.serial_mgr = MagicMock()  # mock 串口
    return kb

@pytest.mark.keyboard
def test_joystick_to_protocol(keyboard):
    with patch('core.protocol.ptz_control') as mock_ptz:
        keyboard.joystick_moved.emit(10, -20)
    mock_ptz.assert_called_with(keyboard.serial_mgr, ..., 10, -20)

@pytest.mark.keyboard
def test_enter_error_indicator(keyboard):
    keyboard.input_buffer = "invalid"
    keyboard.indicator_manager.on = MagicMock()
    keyboard._on_enter()
    keyboard.indicator_manager.on.assert_called_with("ERR")

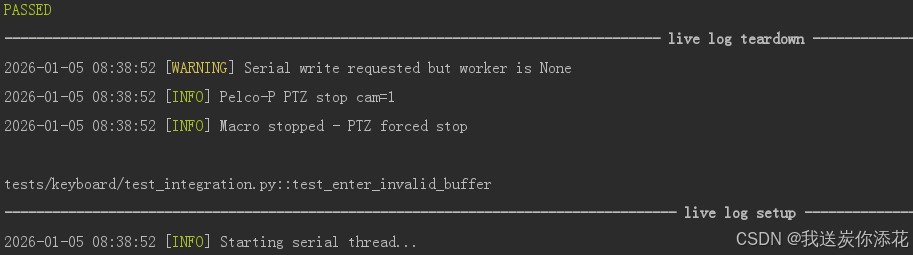

运行：
复制代码
```
pytest -m keyboard -v
```
- 预期：通过，mock assert_called 检查交互。
协议集成测试：
- 新建 test_protocol_integration.py：mock build_pelco_d，检查 checksum。

步骤4：端到端测试（全链路）

目标：模拟用户操作，验证 UI → 核心 → 反馈。

安装 pytest-qt （如果未装）：pip install pytest-qt==4.0.2。

编写 test_e2e.py：

python 复制代码

# tests/test_e2e.py
import pytest
from PyQt5.QtTest import QTest
from PyQt5.QtCore import Qt
from ui.main_window import AppWindow

@pytest.mark.keyboard
def test_full_keyboard_flow(qapp):
    window = AppWindow()
    window.show()  # 显示窗口
    qapp.processEvents()

    # 模拟数字输入
    for digit in "123":
        btn = window.keyboard.findChild(QtWidgets.QPushButton, digit)  # 假设 text=digit
        QTest.mouseClick(btn, Qt.LeftButton)
    assert window.keyboard.lcd.value() == 123  # 检查 LCD

    # 模拟 ENT
    ent_btn = window.keyboard.findChild(QtWidgets.QPushButton, "ENT")
    QTest.mouseClick(ent_btn, Qt.LeftButton)
    # 检查 TX 闪（indicator_manager.state("TX") 暂 True）

    # 异常：输入无效后 ENT，检查 ERR on

运行：
复制代码
```
pytest -m keyboard -v
```
- 预期：窗口短暂闪现，通过（Win7 可能慢，加 -s 显示输出）。
- 注意：端到端慢，标记 @pytest.mark.slow。

步骤5：手动测试与验证

目标：覆盖自动化难测（如视觉/手感）。

运行项目 ：python app.py。
Checklist 操作：
- 输入 1234 → LCD 显示 1234，超限不增。
- 按 PRESET → LCD "PRESET" + 颜色变（themes.py）。
- 摇杆拖拽 → TX 闪（模拟发送）。
- 切换主题（右上按钮） → LCD/灯颜色变。
- resize 窗口 → 布局不崩（stretch 生效）。
- 模拟错误（断串口） → ERR 灯 + 弹窗。
- Win7 特定：多分辨率（1024x768）测试；旧 COM 端口连接真实设备验证。

最终覆盖率：

复制代码

coverage run -m pytest -m keyboard
coverage report -m
coverage html

ui/keyboard/ 覆盖率 90%+。

步骤6：常见问题与调试

失败：ImportError → 检查 PYTHONPATH（sys.path.append("...") 在 test）。
Win7 卡顿：减 QTimer 间隔；关防病毒。
CI：GitHub Actions 加 Win7 runner（自建或第三方）。
扩展：加 @pytest.mark.parametrize 参数化（e.g., 多模式测试）。

通过本文的详细操作，你已经能够在本地环境中完成键盘部分的测试：从单元到集成，再到端到端和手动验证，覆盖率报告也能直观呈现测试成果。与上一篇的规划篇形成呼应，本篇提供了实操指南，真正把测试方案落地。

至此，键盘模块的测试体系已经基本完善。下一篇我们将进入宏系统的开发与测试，继续扩展整个项目的可靠性与可维护性。这样，一个完整的测试闭环就逐步建立起来，为后续功能迭代打下坚实基础。
