一、前言
横断面分析在多个领域都有广泛应用，如交通规划、水利工程、管线系统设计等。横断面分析主要用于对地理空间数据中的线性要素（如道路、河流、管道等）进行横截面上的详细分析。功能允许用户在指定的线性要素上设置横截面线，并获取这些横截线与线性要素的交点信息，包括坐标和对象ID。通过分析这些交点信息，用户可以获取横断面的几何形态、尺寸、坡度以及其他相关属性，从而深入理解线性要素在特定位置的特征。
二、数据准备
1. 以管线场景为例
（1）三维线数据集，用于断面分析；
（2）配置管线场景，用来展示管线效果。通过网络数据集配置场景后相较于三维线数据集id会发生变化，为了保证分析id一致，该分析需要使用三维线数据集制作专题图或者放样等。
2. 生成缓存

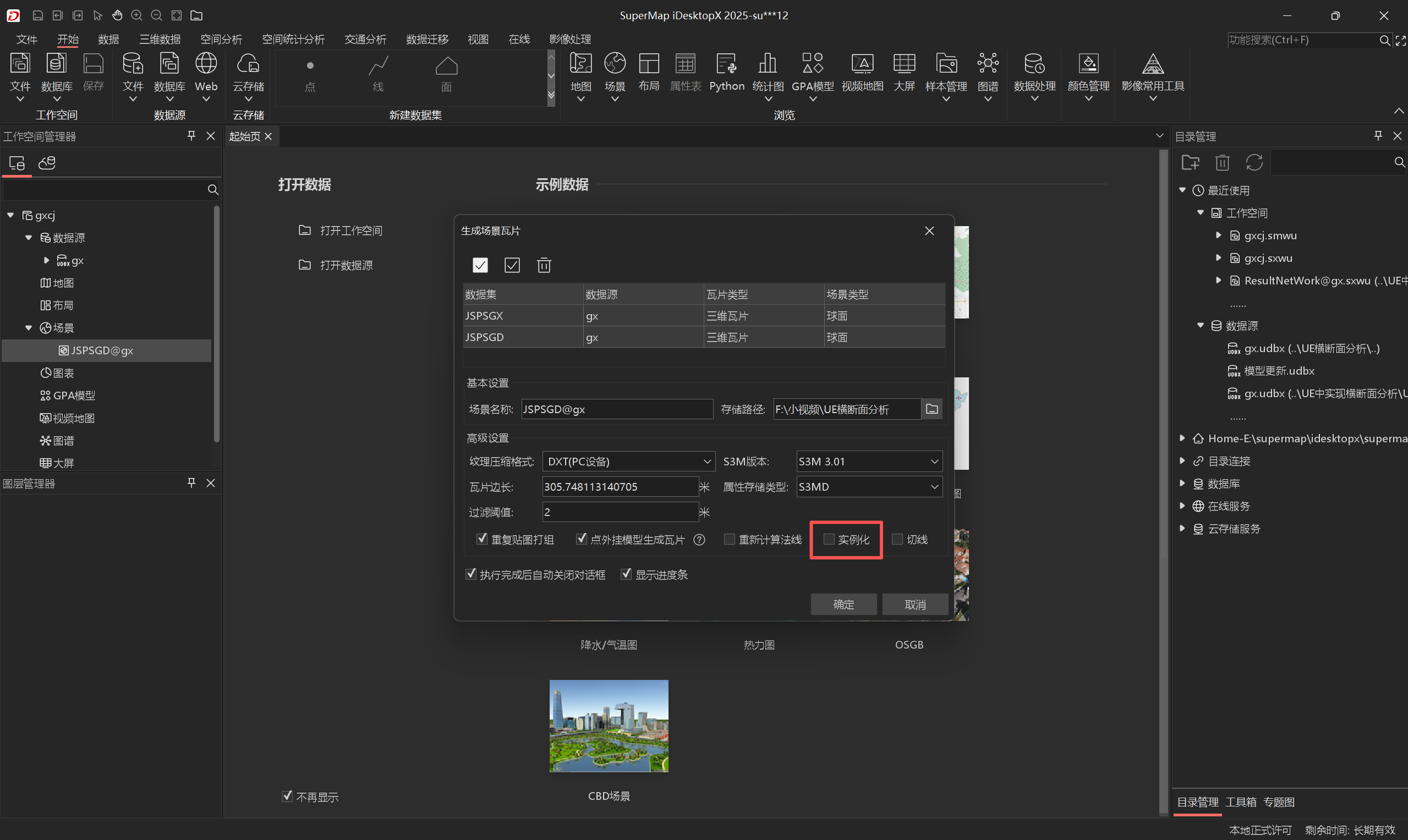

将配好的三维管线场景生成场景缓存，需要注意处理过程中不勾选实例化。
三、UE中场景设置
在UE中添加生成的管线缓存数据。为了保证管线缓存显示效果，将管点管线图层的LOD调大，设置场景地理原点。
1. 调整图层LOD

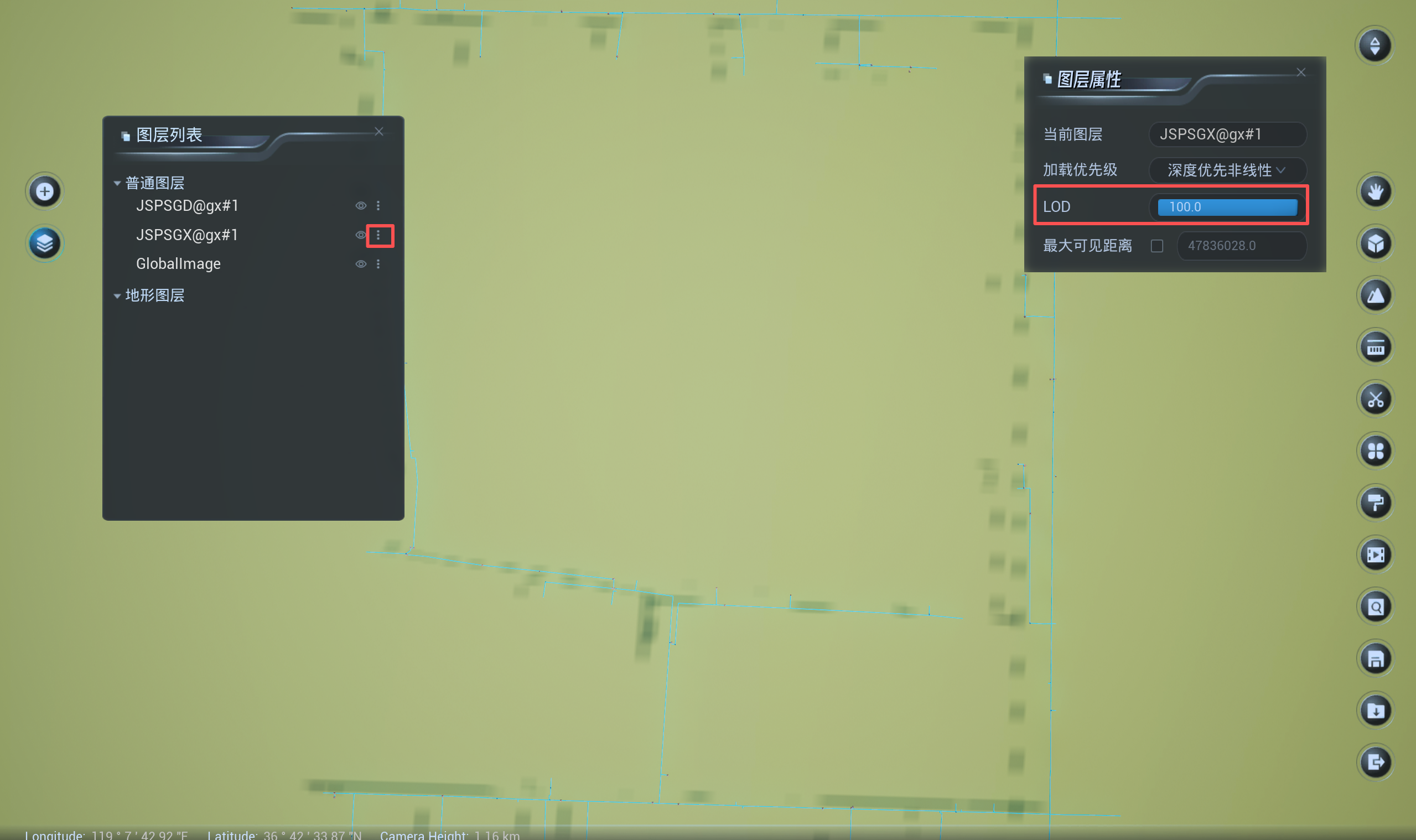

左键单击具体图层后的更多按钮，在弹出的菜单中选择图层属性，弹出图层属性面板，在属性面板中调大LOD参数。
2. 设置地理原点

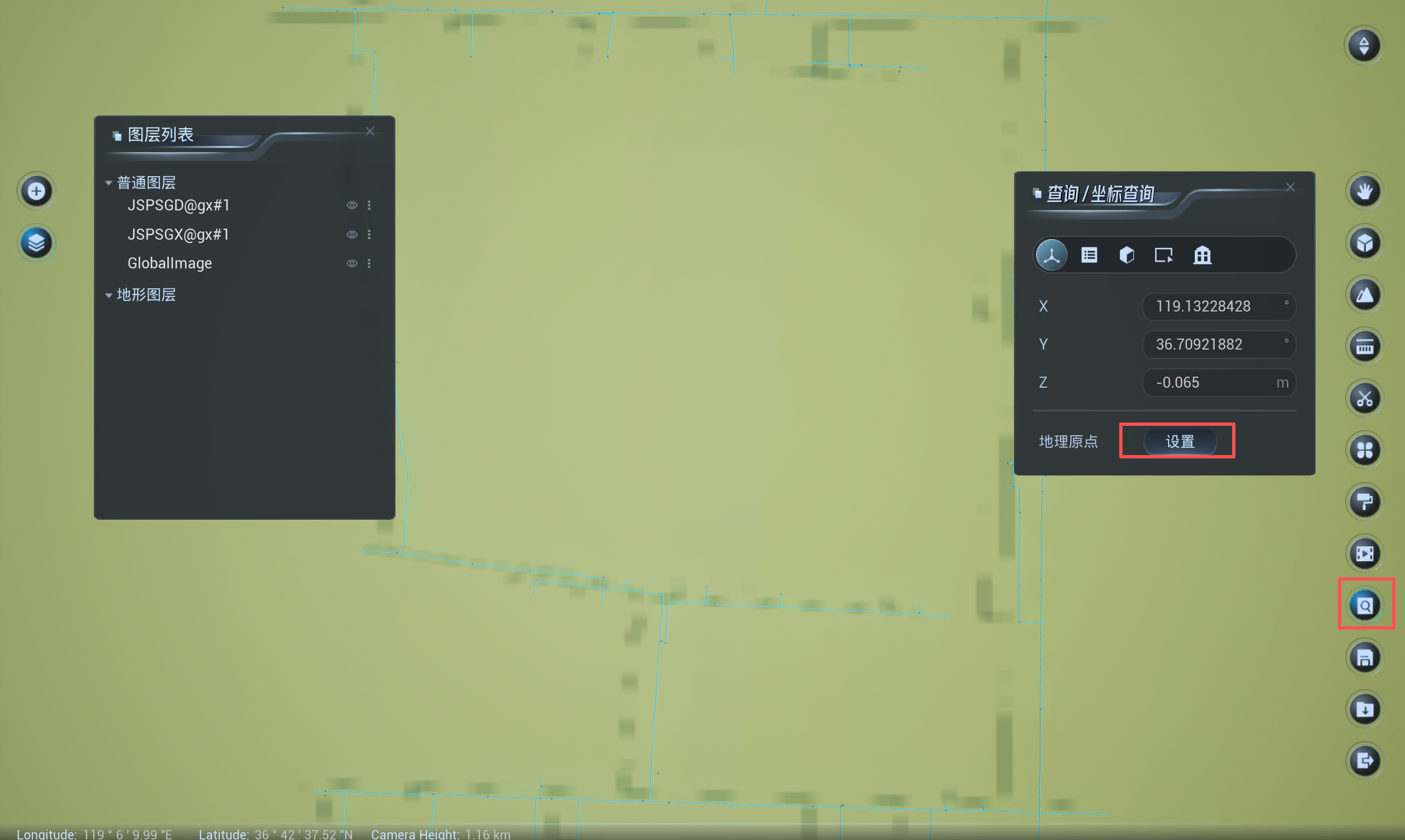

单击面板上的设置按钮，在场景中点击图层内任一点，将查询到的坐标值设置为地理原点。地
四、横断面分析
1. 功能入口
在"三维空间分析"选项卡->"横断面分析"项
2. 参数说明

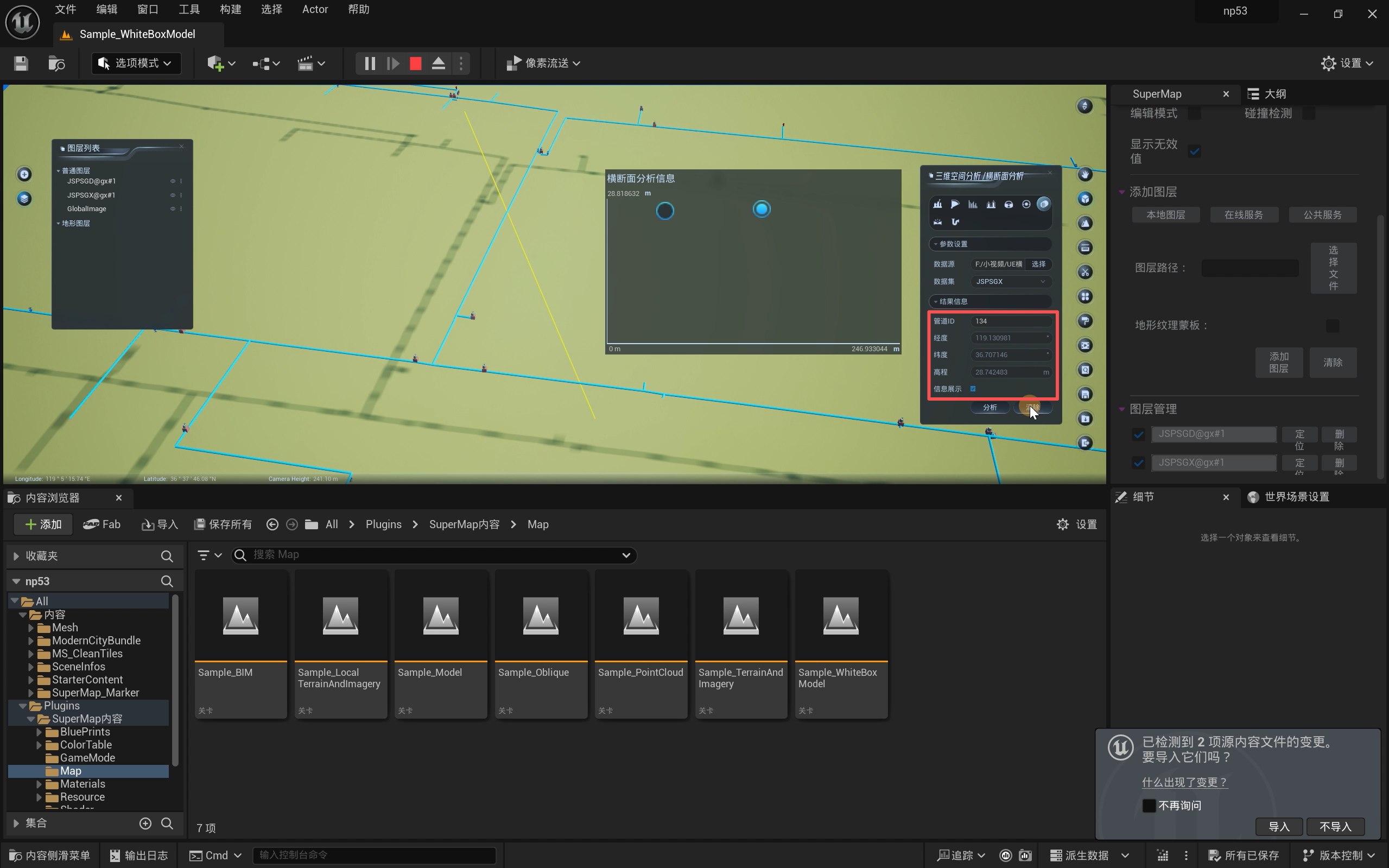

选中数据源及数据集，选择用来配置管线的线数据集。设置好数据集后，点击分析，在场景中拾取两点或者多点形成断面，即可在界面中弹出横断面分析信息。
五、结果说明
点击管道获得对应对象属性显示到结果信息中
关于横断面分析信息的展示，插件仅是一种示例参考，用户可以根据获取到的属性信息，如几何形态、尺寸，可以绘制更加细致、符合业务的效果。
