cube-studio手动部署label_studio至“标注平台”（启动企业版的功能）

1、LabelStudio部署

● 1、具体部署步骤：

bash 复制代码

mkdir -p ~/label-studio-data

# 运行 Label Studio 容器
docker run -d \
  --name label-studio \
  -p 8088:8080 \
  -v ~/label-studio-data:/label-studio/data \
  --restart always \
  heartexlabs/label-studio:latest

● 2、部署参数详解：

参数	说明	作用
-d	detached mode	后台运行容器
--name	label-studio	容器名称便于管理和识别
-p	8088:8080	端口映射宿主机 8088 → 容器 8080
-v	~/label-studio-data:/label-studio/data	数据卷挂载持久化标注数据
--restart	always	重启策略服务器重启后自动启动

● 3、端口映射原理：

外部访问宿主机 Docker 容器 http://192.168.3.222:8088 → 宿主机 8088 端口 → 容器 8080 端口 ↓ ↓ Docker 网络映射 Label Studio 服务

外部访问：http://your-server:8088
容器内通信：http://container-name:8080

2、home.py的修改

● 1、文件路径：

/home/myapp/myapp/views/home.py
● 2、配置修改：

bash 复制代码

#-----------------原始配置---------------------
{
    "name": 'label_platform',
    "title": __('标注平台'),
    "icon": '<svg t="1658320508784" class="icon" viewBox="0 0 1024 1024" version="1.1" xmlns="http://www.w3.org/2000/svg" p-id="3263" width="200" height="200"><path d="M875.65 912h-380a36 36 0 0 1 0-72h380a36 36 0 1 1 0 72zM812.26 284.82L285.39 811.69l-88.11 15.1L212 738l526.72-526.72 73.54 73.54m90.51-11.31L750 120.77a16 16 0 0 0-22.62 0L152.5 695.68a34.11 34.11 0 0 0-9.5 18.56l-25.95 156.23a32 32 0 0 0 37 36.78l155.38-26.62a34.2 34.2 0 0 0 18.38-9.52l575-575a16 16 0 0 0 0-22.63z" p-id="3264"></path></svg>',
    "menu_type": "api",                           # ← 错误：内部 API 类型
    "disable": True,                              # ← 错误：菜单被禁用
    "url": "/metadata_table_modelview/api/"      # ← 错误：内部 API 路径
}
#----------------现在的配置--------------------
{
    "name": 'label_platform',
    "title": __('标注平台'),
    "icon": '<svg t="1658320508784" class="icon" viewBox="0 0 1024 1024" version="1.1" xmlns="http://www.w3.org/2000/svg" p-id="3263" width="200" height="200"><path d="M875.65 912h-380a36 36 0 0 1 0-72h380a36 36 0 1 1 0 72zM812.26 284.82L285.39 811.69l-88.11 15.1L212 738l526.72-526.72 73.54 73.54m90.51-11.31L750 120.77a16 16 0 0 0-22.62 0L152.5 695.68a34.11 34.11 0 0 0-9.5 18.56l-25.95 156.23a32 32 0 0 0 37 36.78l155.38-26.62a34.2 34.2 0 0 0 18.38-9.52l575-575a16 16 0 0 0 0-22.63z" p-id="3264"></path></svg>',
    "menu_type": "out_link",                     # ✅ 修改为外部链接类型
    "disable": False,                            # ✅ 启用菜单
    "url": "http://192.168.3.222:8088"          # ✅ 指向 Label Studio 地址
}

● 3、网络链接原理：

┌─────────────────┐

│ 用户浏览器 │

│ 访问 Cube Studio│

└────────┬────────┘

│ 1. 点击"标注平台"菜单

↓

┌─────────────────┐

│ Cube Studio │

│ 返回跳转链接 │

│ http://192... │

└────────┬────────┘

│ 2. 浏览器跳转到新地址

↓

┌─────────────────┐

│ Label Studio │

│ 192.168.3.222 │

│ 端口 8088 │

└─────────────────┘

关键点：
- 网络可达性：Cube Studio 和 Label Studio 在同一网络（或可路由的网络）
- 端口映射：Docker 的 -p 8088:8080 让外部可以访问
- URL 配置：menu_type: "out_link" 让浏览器直接跳转，而不是在 Cube Studio 内部请求

3、ConfigMap持久化配置

3.1 为什么要使用ConfigMap？

● 1、 Docker镜像的不可变性

Docker 镜像 = 只读的文件系统层

├── 基础操作系统层

├── Python 环境层

├── Cube Studio 代码层 ← home.py 在这里

└── 配置文件层

Docker 镜像一旦构建完成，内部的文件就固定了
每个镜像有唯一的 ID，比如 ccr.ccs.tencentyun.com/cube-studio/kubeflow-dashboard:2025.03.01
这个镜像里的 home.py 永远是构建时的版本

● 2、镜像容器

Docker 容器 = 镜像 + 可写层

├── 只读镜像层（不可改）

└── 临时可写层 ← 你在这里修改文件

kubectl exec -it pod-name -- vi /home/myapp/myapp/views/home.py

实际上是在临时可写层修改文件，这一层的数据：

● ❌ 不会保存回镜像

● ❌ Pod 重启后会被清空

● ❌ 每次 Pod 启动都从干净的镜像开始

这就像在沙滩上写字，海水一来（Pod 重启）字就消失了。

● 3、🎯 解决方案的原理：ConfigMap--Kubernetes 的配置存储

ConfigMap = 键值对存储

├── Key: home.py

└── Value: <完整的文件内容>

ConfigMap 存储在哪里？

存储在 Kubernetes 的 etcd 数据库中
与 Pod 生命周期无关
持久化存储，不会因为 Pod 重启而消失

bash 复制代码

	# 🏗️ 传统方式（会丢失配置）
┌─────────────────┐
│  Docker 镜像     │
│  ├── home.py     │ ← 固定内容
│  └── ...        │
└─────────────────┘
        ↓
┌─────────────────┐
│   运行的 Pod     │
│  ├── home.py     │ ← 你修改了这里
│  └── ...        │
└─────────────────┘
        ↓ 重启
┌─────────────────┐
│   新的 Pod       │
│  ├── home.py     │ ← 又变回原样！
│  └── ...        │
└─────────────────┘
	# ✅ ConfigMap 挂载方式（配置持久化）
┌─────────────────┐      ┌──────────────┐
│  Docker 镜像     │      │  ConfigMap    │
│  ├── home.py     │      │  home.py:     │
│  └── ...        │      │  <新内容>     │
└─────────────────┘      └──────────────┘
        ↓                        ↓
┌─────────────────────────────────────┐
│         运行的 Pod                   │
│  ├── 镜像中的文件                    │
│  └── /home/myapp/myapp/views/       │
│      └── home.py ← 挂载自 ConfigMap │
└─────────────────────────────────────┘
        ↓ 重启
┌─────────────────────────────────────┐
│         新的 Pod                     │
│  ├── 镜像中的文件                    │
│  └── /home/myapp/myapp/views/       │
│      └── home.py ← 还是来自 ConfigMap│
└─────────────────────────────────────┘

3.2 具体步骤

● 1、导出并修改配置文件

bash 复制代码

 # 1. 导出当前的 home.py 文件
kubectl exec -it kubeflow-dashboard-5f8465f85f-lf4sg -n infra -- cat /home/myapp/myapp/views/home.py > /tmp/home.py
 # 2. 备份原文件
cp /tmp/home.py /tmp/home.py.backup
 # 3. 编辑文件
nano /tmp/home.py
在nano编辑器中，找到配置字段，修改为：
{
    "name": 'label_platform',
    "title": __('标注平台'),
    "icon": '<svg t="1658320508784" class="icon" viewBox="0 0 1024 1024" version="1.1" xmlns="http://www.w3.org/2000/svg" p-id="3263" width="200" height="200"><path d="M875.65 912h-380a36 36 0 0 1 0-72h380a36 36 0 1 1 0 72zM812.26 284.82L285.39 811.69l-88.11 15.1L212 738l526.72-526.72 73.54 73.54m90.51-11.31L750 120.77a16 16 0 0 0-22.62 0L152.5 695.68a34.11 34.11 0 0 0-9.5 18.56l-25.95 156.23a32 32 0 0 0 37 36.78l155.38-26.62a34.2 34.2 0 0 0 18.38-9.52l575-575a16 16 0 0 0 0-22.63z" p-id="3264"></path></svg>',
    "menu_type": "out_link",
    "disable": False,
    "url": "http://192.168.3.222:8088"
}
⚠️ 注意三个关键点：
● "menu_type": "out_link"（不是 "api"）
● "disable": False（不要注释掉）
● "url": "http://192.168.3.222:8088"（用服务器 IP，不是 localhost）

● 2、创建或更新ConfigMap

bash 复制代码

 # 删除旧的 ConfigMap（如果存在）
kubectl delete configmap home-config -n infra 2>/dev/null

 # 创建新的 ConfigMap
kubectl create configmap home-config --from-file=home.py=/tmp/home.py -n infra

 # 验证 ConfigMap 创建成功
kubectl get configmap home-config -n infra

● 3、获取当前Deployment配置

bash 复制代码

 # 导出当前配置
kubectl get deployment kubeflow-dashboard -n infra -o yaml > /tmp/deployment-original.yaml

● 4、创建修改后的Deployment配置

bash 复制代码

 # 创建修改脚本
cat > /tmp/add-configmap.sh << 'EOF'
#!/bin/bash

 # 读取原始配置
kubectl get deployment kubeflow-dashboard -n infra -o yaml > /tmp/deployment-new.yaml

 # 使用 Python 脚本来正确添加配置
python3 << 'PYTHON_EOF'
import yaml

 # 读取 YAML
with open('/tmp/deployment-new.yaml', 'r') as f:
    deployment = yaml.safe_load(f)

 # 找到 containers
containers = deployment['spec']['template']['spec']['containers']
main_container = None
for i, container in enumerate(containers):
    if container['name'] == 'kubeflow-dashboard':
        main_container = container
        container_index = i
        break

if not main_container:
    print("找不到 kubeflow-dashboard 容器")
    exit(1)

 # 添加 volumeMount
if 'volumeMounts' not in main_container:
    main_container['volumeMounts'] = []

 # 检查是否已存在，避免重复添加
home_config_exists = any(vm.get('name') == 'home-config' for vm in main_container['volumeMounts'])
if not home_config_exists:
    main_container['volumeMounts'].append({
        'name': 'home-config',
        'mountPath': '/home/myapp/myapp/views/home.py',
        'subPath': 'home.py'
    })

 # 添加 volume
if 'volumes' not in deployment['spec']['template']['spec']:
    deployment['spec']['template']['spec']['volumes'] = []

volumes = deployment['spec']['template']['spec']['volumes']
volume_exists = any(v.get('name') == 'home-config' for v in volumes)
if not volume_exists:
    volumes.append({
        'name': 'home-config',
        'configMap': {
            'name': 'home-config'
        }
    })

 # 保存
with open('/tmp/deployment-new.yaml', 'w') as f:
    yaml.dump(deployment, f, default_flow_style=False)

print("配置文件已修改完成")
PYTHON_EOF

echo "配置修改完成！"
EOF

 # 给脚本添加执行权限
chmod +x /tmp/add-configmap.sh

 # 执行脚本
/tmp/add-configmap.sh

● 5、应用新配置

bash 复制代码

 # 应用修改后的配置
kubectl apply -f /tmp/deployment-new.yaml

 # 观察 Pod 重启过程
kubectl get pods -n infra -w

● 6、验证是否生效

bash 复制代码

等待新 Pod 完全启动
sleep 30

 # 获取新 Pod 名称
NEW_POD=$(kubectl get pod -n infra | grep kubeflow-dashboard | grep Running | grep "1/1" | head -n 1 | awk '{print $1}')

echo "新 Pod 名称: $NEW_POD"

 # 检查配置文件是否正确挂载
kubectl exec -it $NEW_POD -n infra -- cat /home/myapp/myapp/views/home.py | grep -A 7 "label_platform"
然后刷新浏览器即可看到

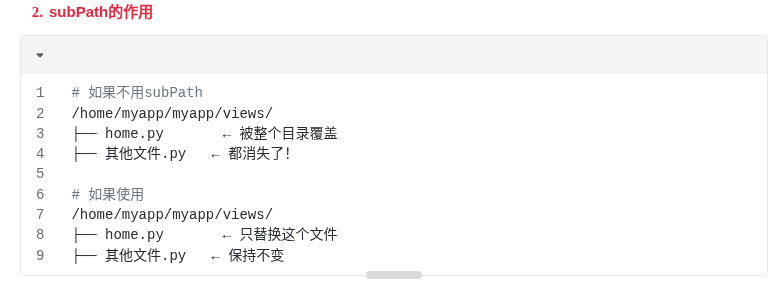

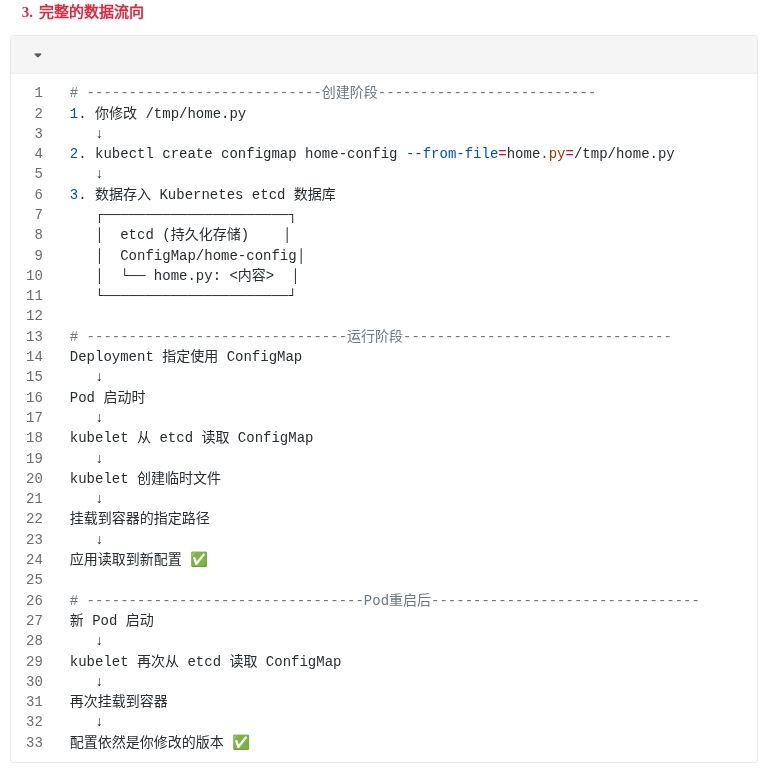

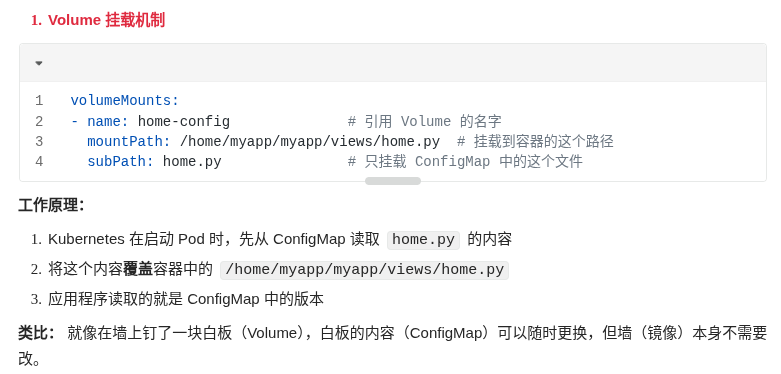

3.3 技术细节解析

4、结果

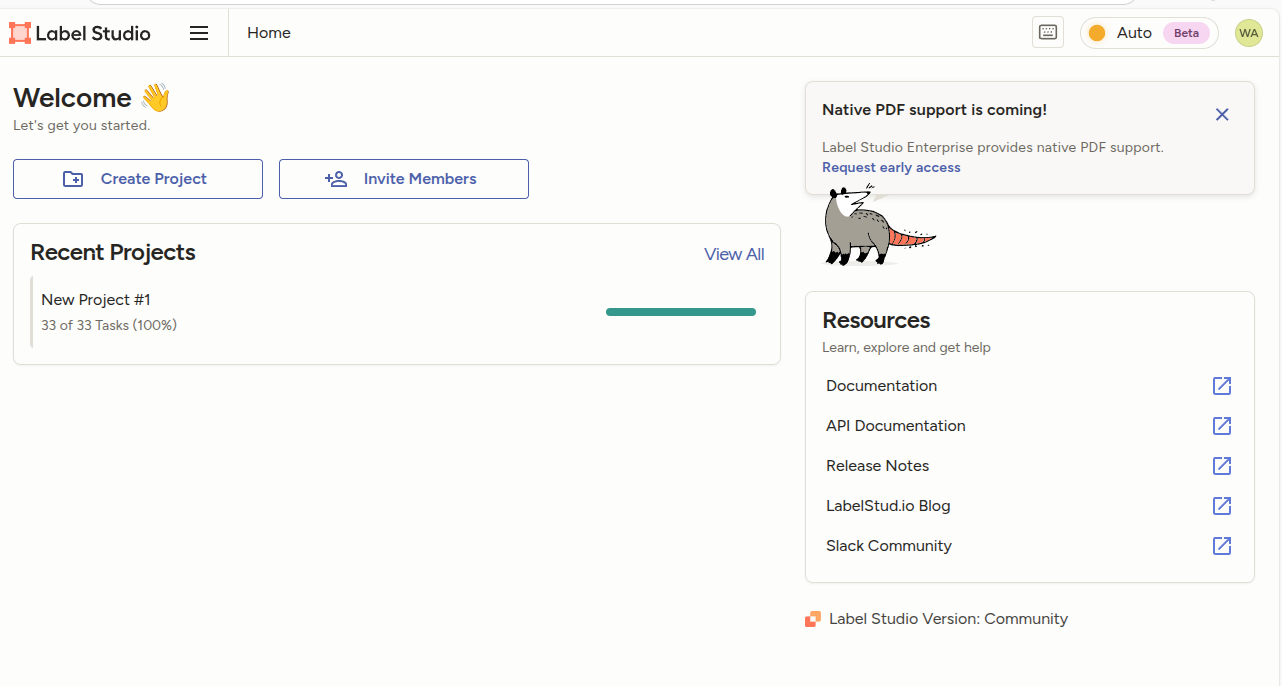

如图，点击标注平台会跳转至labelstudio中
