Android Build系列专题【篇六：VINTF机制】

VINTF（Vendor Interface Object）用于聚合设备信息，并通过可查询 API 提供这些信息。它确保设备与框架之间的接口兼容。

这句话是官方网站的原文，googke官方文档可以参考链接：https://source.android.com/docs/core/architecture/vintf

官方的这段话，不知所云，这里先引入我在调试HAL和HIDL接口的时候，遇到的报错：

2026-01-06 01:33:22 - check_target_files_vintf.py - INFO : stderr: [31mERROR: files are incompatible: The following instances are in the device manifest but not specified in framework compatibility matrix:

vendor.xxx.hardware.googlekey@1.0::IGoogleKey/default

vendor.xxx.hardware.oemsarsensor@1.0::IOemSarSensor/default

Suggested fix:
1. Update deprecated HALs to the latest version.
2. Check for any typos in device manifest or framework compatibility matrices with FCM version >= 202504.
3. For new platform HALs, add them to any framework compatibility matrix with FCM version >= 202504 where applicable.
4. For device-specific HALs, add to DEVICE_FRAMEWORK_COMPATIBILITY_MATRIX_FILE or DEVICE_PRODUCT_COMPATIBILITY_MATRIX_FILE.: Success[0m

根据这段报错，可以了解到framework compatibility没有对hidl接口的配置进行声明。为了研究这个咨询AI针对VINTF的解释：

VINTF（Virtual Interface Testing Framework）是 Android 系统用于‌强制验证硬件抽象层（HAL）兼容性‌的核心机制。它的作用是：

‌确保系统与设备的协同工作‌：Android 框架（如 System Server）和设备厂商的 HAL 实现（如传感器、密钥服务）必须能"对话"。VINTF 通过声明式矩阵，提前检测版本是否匹配、接口是否存在。
‌防止运行时崩溃‌：如果系统加载了一个未声明的 HAL，会导致服务启动失败、设备无法开机或功能异常。
‌支持模块化升级‌：Android 8.0+ 引入了分区架构（system/vendor/product），VINTF 让不同厂商的 HAL 能在统一框架下安全共存，无需修改系统镜像。
‌实现 OTA 安全性‌：即使设备厂商更新了 HAL，只要符合 VINTF 矩阵，系统仍能正常运行，避免"刷机变砖"。

简单说：‌**VINTF 就是 Android 的"硬件身份证验证系统"**‌，没有它，系统不知道你的设备能做什么，也不敢启动。

下面我们来针对官方文档来研究一下这套机制。

一、VINTF架构设计

引用https://source.android.com/docs/core/architecture/vintf

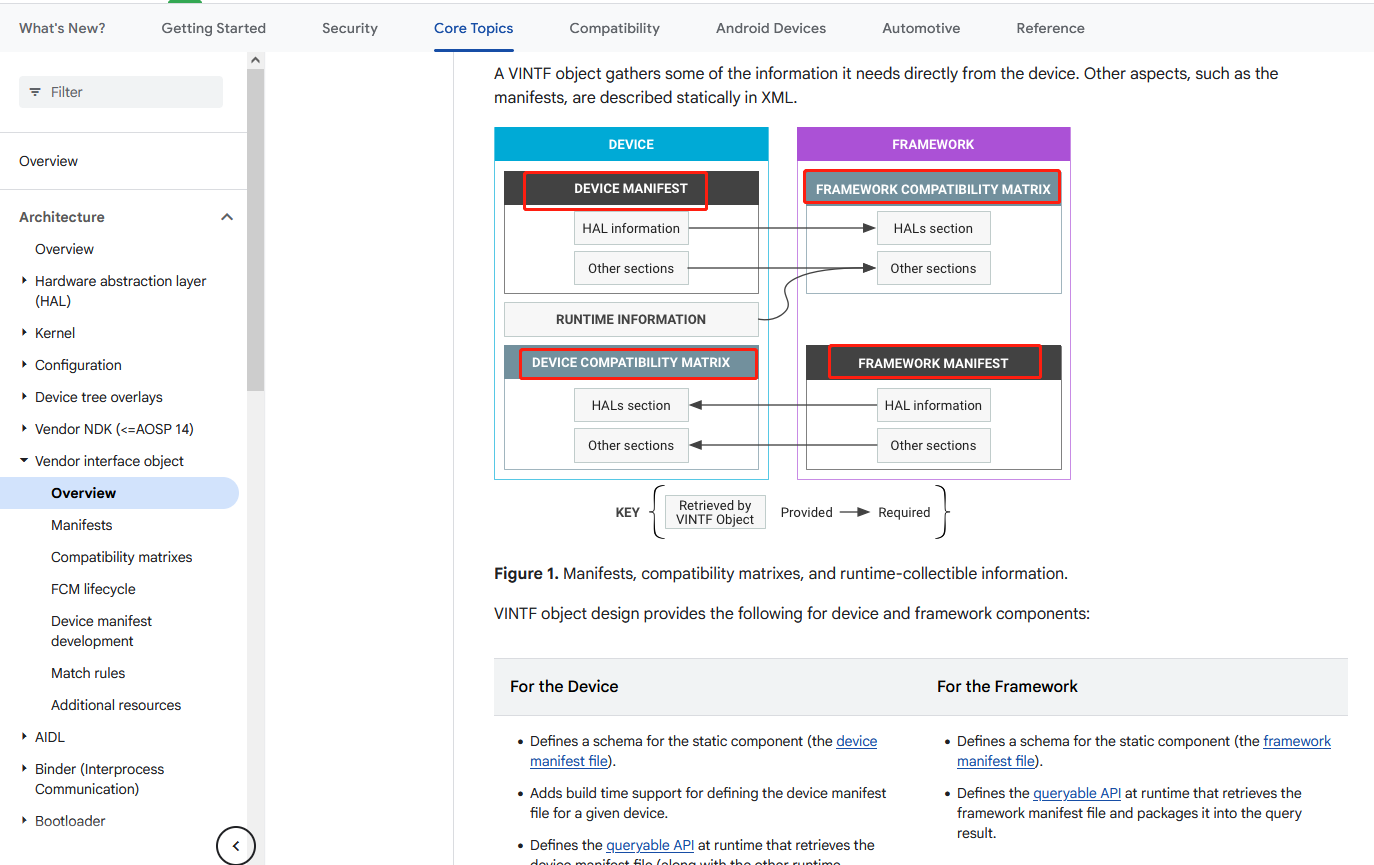

要理解这张设计图首先需要理解如下几个概念：

1、DEVICE & FRAMEWORK

如上图，左侧蓝色框为DEVICE，右侧紫色框为FRAMEWORK，这其实就是trable化之后的产物。可以简单的做如下理解：

device等价于vendor和odm分区，或者运行在vendor和odm分区的进程或者服务。通常属于比较底层的东西，例如bsp或者hal
framework就是我们的framework框架层，即SystemService进程或者相关服务，或者运行在system分区的其他进程。

2、Manifests

Manifest（清单）--- 声明"提供什么"

作用：声明当前实体（设备或框架）能提供什么。

特点：描述能力（Capabilities），声明可用的接口/服务，类似于"我能做什么"

3、compatibility matrix

Compatibility Matrix（兼容性矩阵）--- 声明"需要什么"

作用：声明当前实体（设备或框架）需要什么。

特点：描述需求（Requirements），声明必需的接口/服务，类似于"我需要什么"

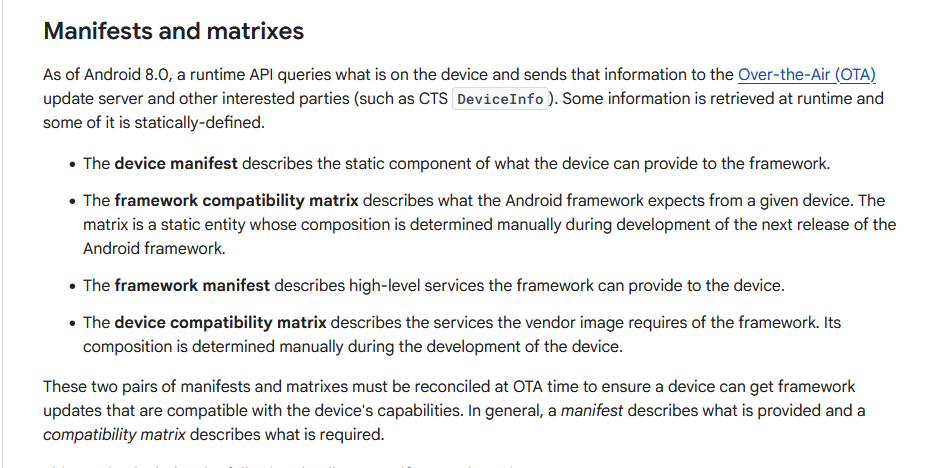

4、Manifests and matrixes策略

如上官方文档原文描述，可以总结如下：

device manifest：表示设备清单配置，用来描述device能够提供那些服务，通常就是指底层能够提供那些hal服务
framework compatibility matrix：表示框架兼容性矩阵配置，用来描述framework需要什么服务，通常就是指system分区的系统服务或者app进程需要去调用的那些hal服务或者hal接口
framework manifest：表示框架清单配置，用来描述framework能够提供那些服务，通常就是指SystemService进程启动了那些系统服务
device compatibility matrix：表示设备兼容性矩阵配置，用来描述device需要什么服务，通常就是指vendor分区的进程需要去调用system分区的那些普通service服务或者接口

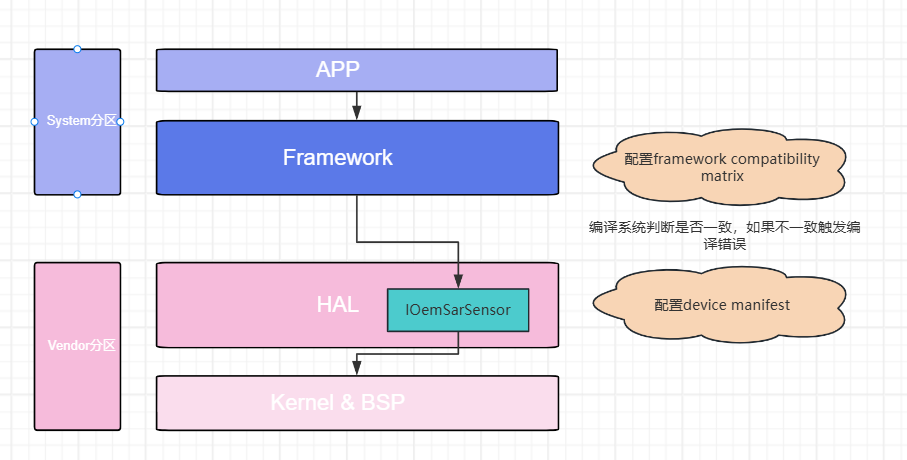

其中device manifest + framework compatibility matrix就是我们比较熟悉的一种模式：

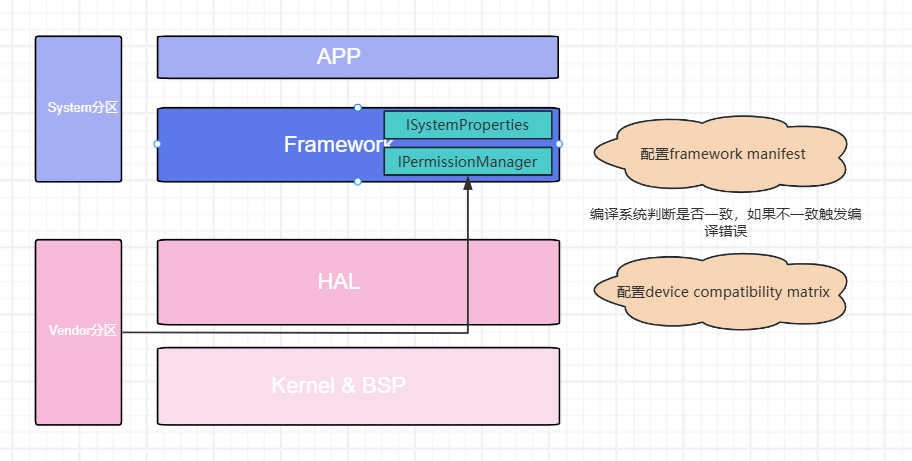

同样framework manifest + device compatibility matrix这种模式我们比较少见，但确实存在：

总结如下：

在进行自定义hal或者HIDL模块开发，我们通常在vendor分区创建HAL服务进程，提供给system分区服务或者app进程进行调用，那么就需要在vendor分区进行manifests清单配置，在system分区进行compatibility matrix兼容性矩阵配置
在进行自定义系统服务的时候，并且需要提供给vendor分区进行调用，那么就需要在system分区进行mainfests清单配置，在vendor分区进行compatibility matrix兼容性矩阵配置

二、manifests如何配置？

引用https://source.android.com/docs/core/architecture/vintf/objects

1、device manifests配置方式

如官方介绍主要有三种方式可以配置device 清单，我们最常用的就是对HIDL的配置：

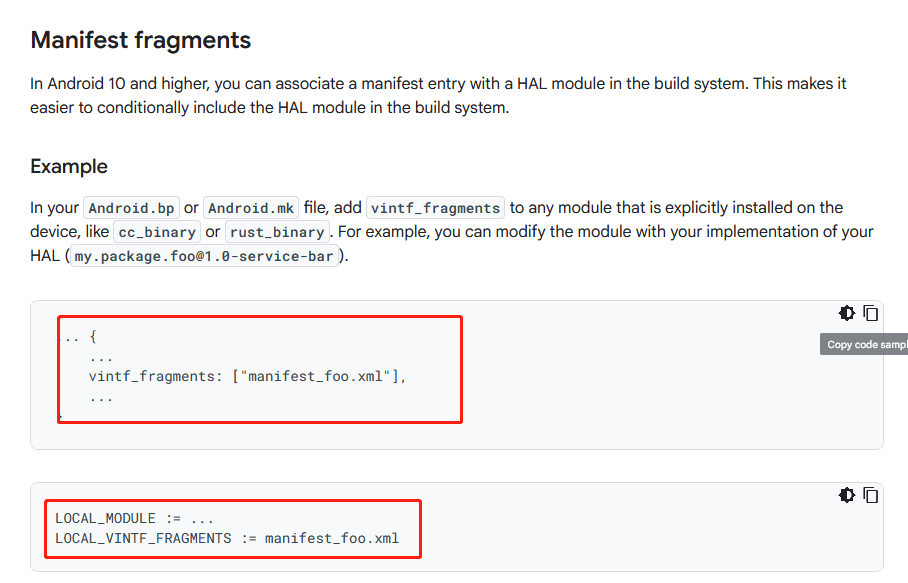

1）模块直接指定/最优方案

官方示例如上，即在HAL模块定义的时候，我们在android.bp中通过****vintf_fragments进行指定，soong编译系统会自动将这个xml文件加入到设备清单之中；如果是android.mk的话，就使用LOCAL_VINTF_FRAGMENTS进行指定，同样make编译系统也会自动蒋这个xml加入到设备清单之中。

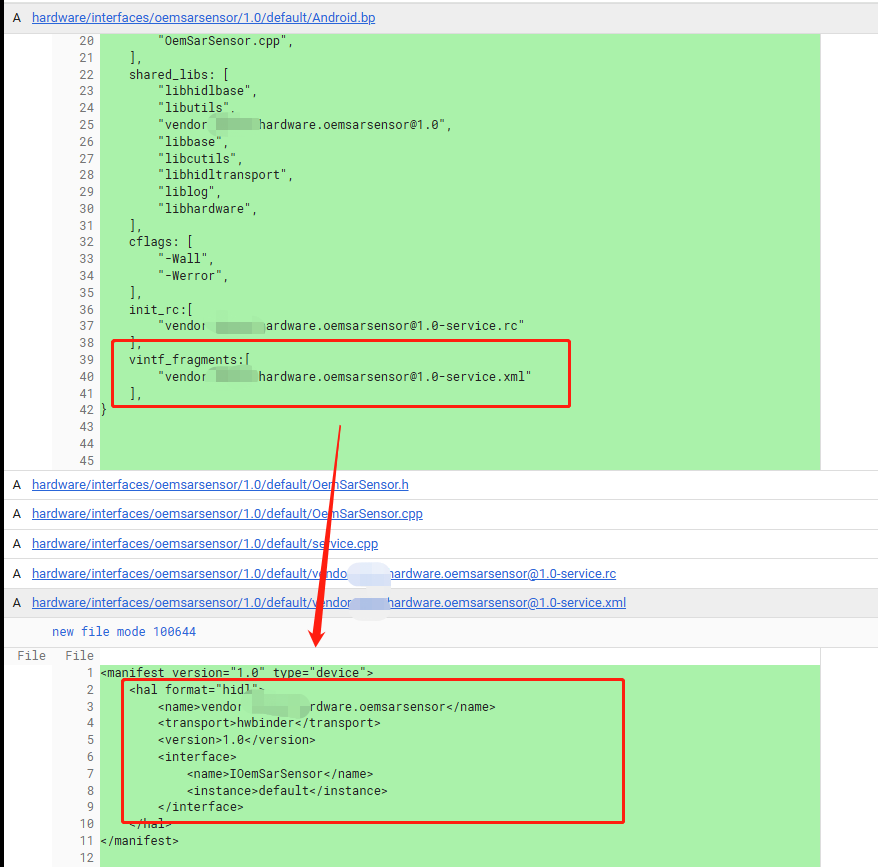

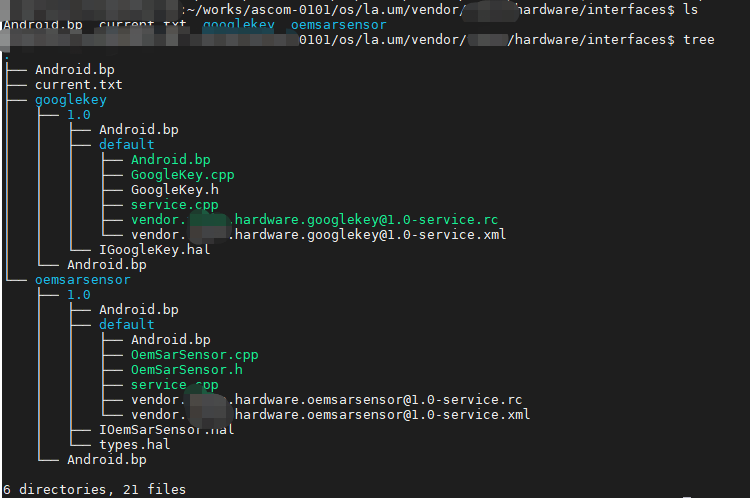

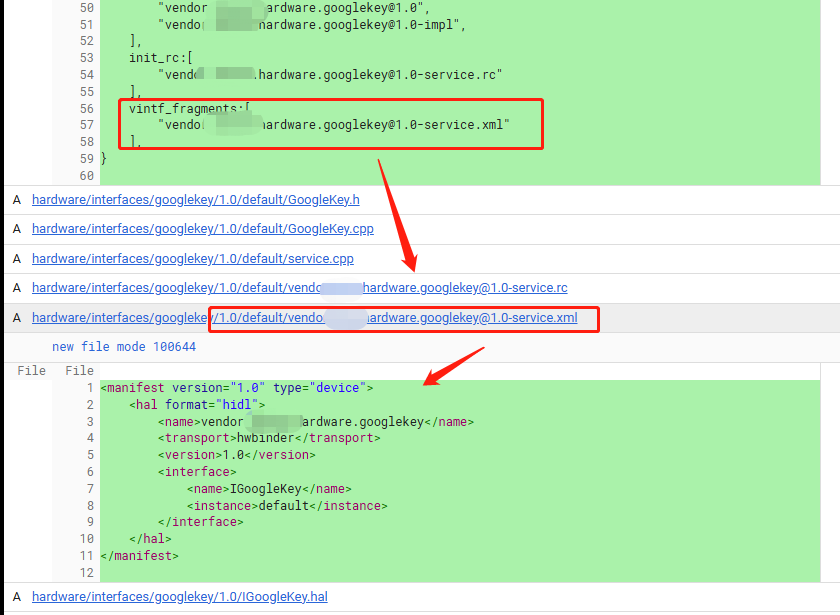

在我这个案例中，就是通过vintf_fragments进行指定，参考如下代码：

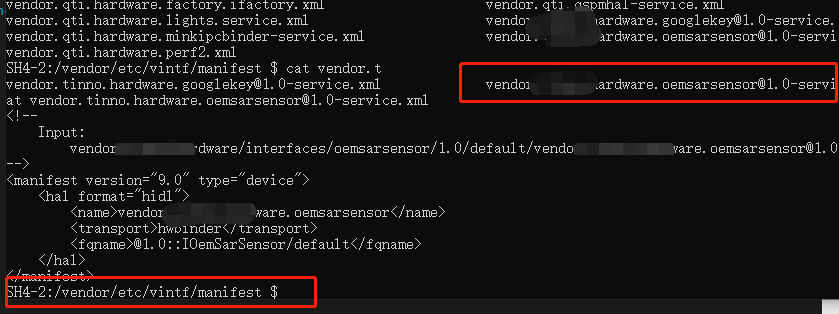

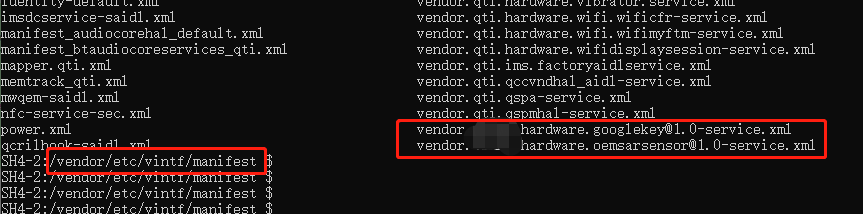

最后输出路径：/vendor/etc/vintf/manifest/xxx.xml

2）DEVICE_MANIFEST_FILE配置

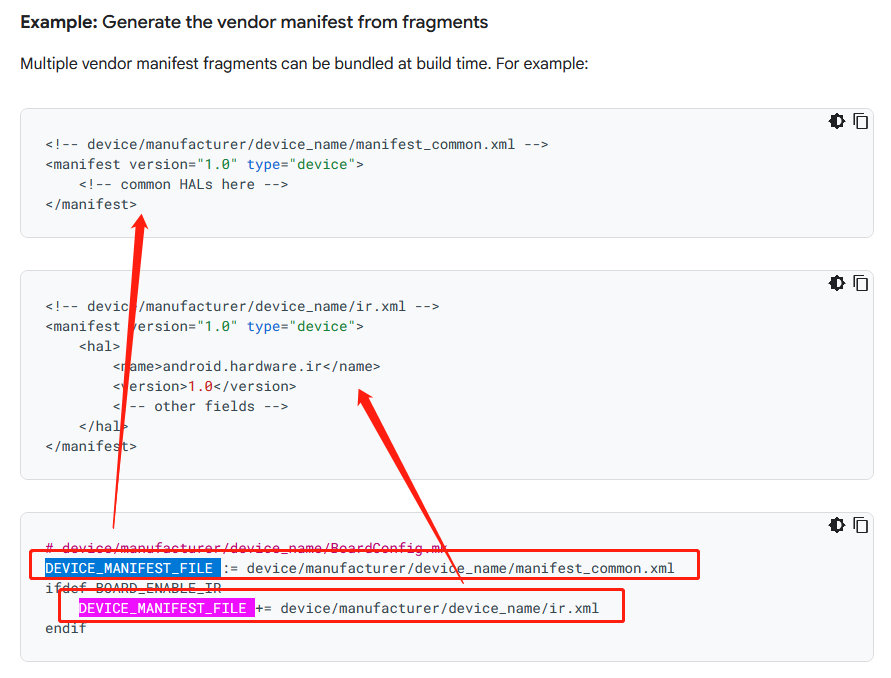

如上官方示例，通过编译宏控DEVICE_MANIFEST_FILE指定xml文件，在被指定的xml文件中进行设备清单配置。

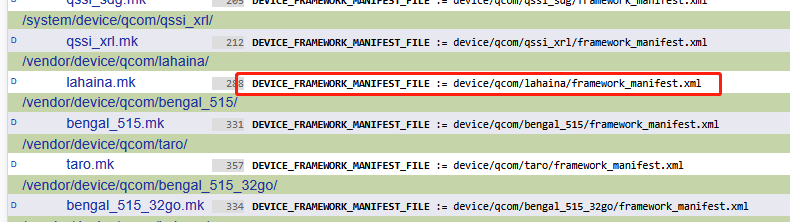

可以参考高通项目的一些默认配置：即我们可以check高通device对应项目中是否有如下配置，如果存在直接在指定文件中添加我们的device manifests

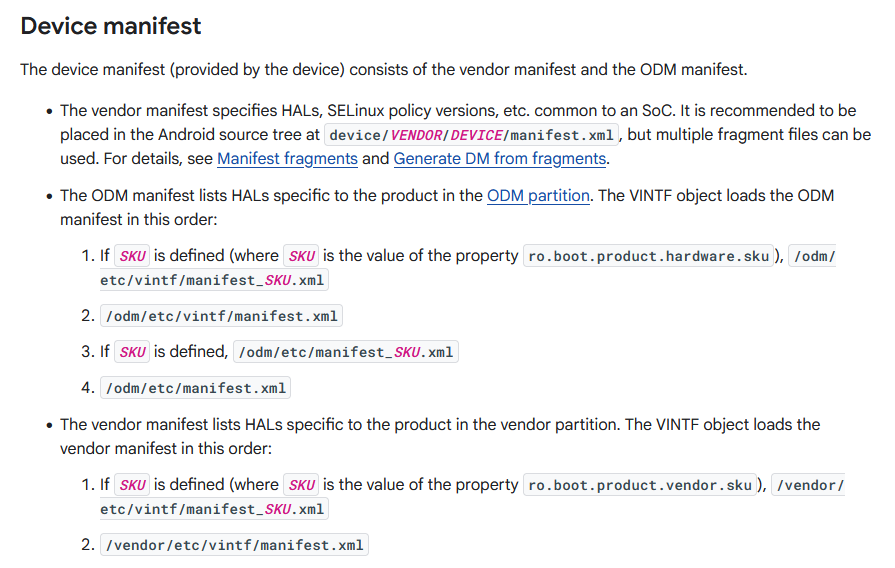

3）odm/etc/vintf/manifest.xml配置

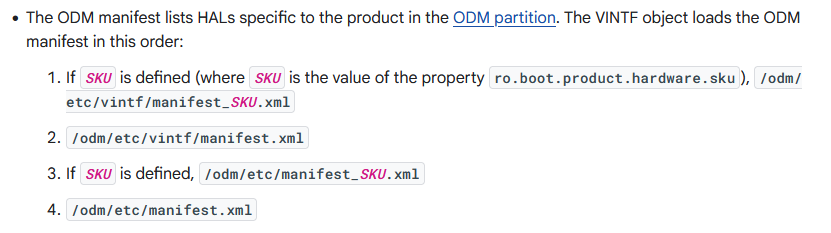

如上说明，odm分区的设备清单文件加载策略，会按以下顺序查找并加载 ODM manifest，找到第一个存在的文件就使用：

优先级 1（最高）：

/odm/etc/vintf/manifest_SKU.xml

↓ (如果不存在，继续查找)

优先级 2：

/odm/etc/vintf/manifest.xml

↓ (如果不存在，继续查找)

优先级 3：

/odm/etc/manifest_SKU.xml

↓ (如果不存在，继续查找)

优先级 4（最低）：

/odm/etc/manifest.xml

odm sku运行时加载配置

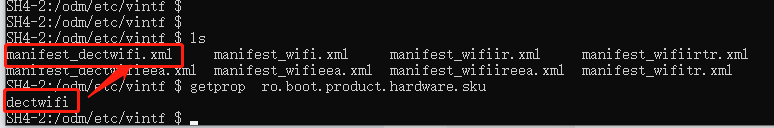

需要注意odm下面的配置都是运行时生效，即SKU的值从ro.boot.product.****hardware.sku属性中取值，然后进行拼接，如下一个案例：就是优先加载manifest_dectwifi.xml生效

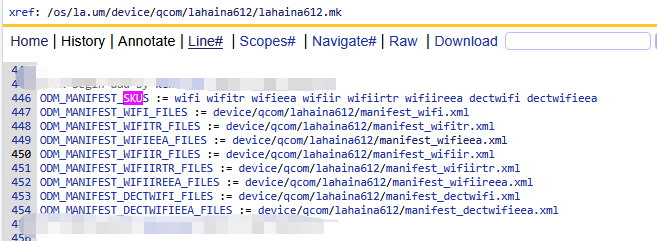

那么如上odm/etc/vintf/manifest_xxx.xml清单文件是怎么来的呢？在vendor device mk文件中进行了如下定义：

4）vendor/etc/vintf/manifest.xml配置

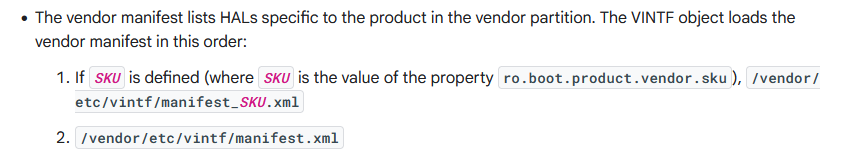

如上说明，vendor分区的设备清单文件加载策略，会按以下顺序查找并加载vendor manifest，找到第一个存在的文件就使用：

优先级 1（最高）：

/vendor/etc/vintf/manifest_SKU.xml

↓ (如果不存在，继续查找)

优先级 2（最低）：

/vendor/etc/vintf/manifest.xml

vendor sku运行时加载配置

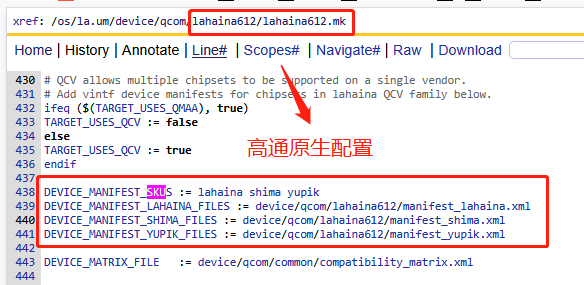

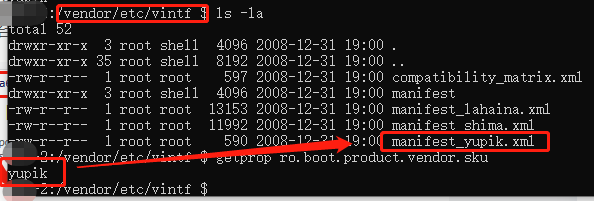

需要注意odm下面的配置都是运行时生效，即SKU的值从**ro.boot.product.``vendor.sku**属性中取值，然后进行拼接，如高通A16的一个平台：

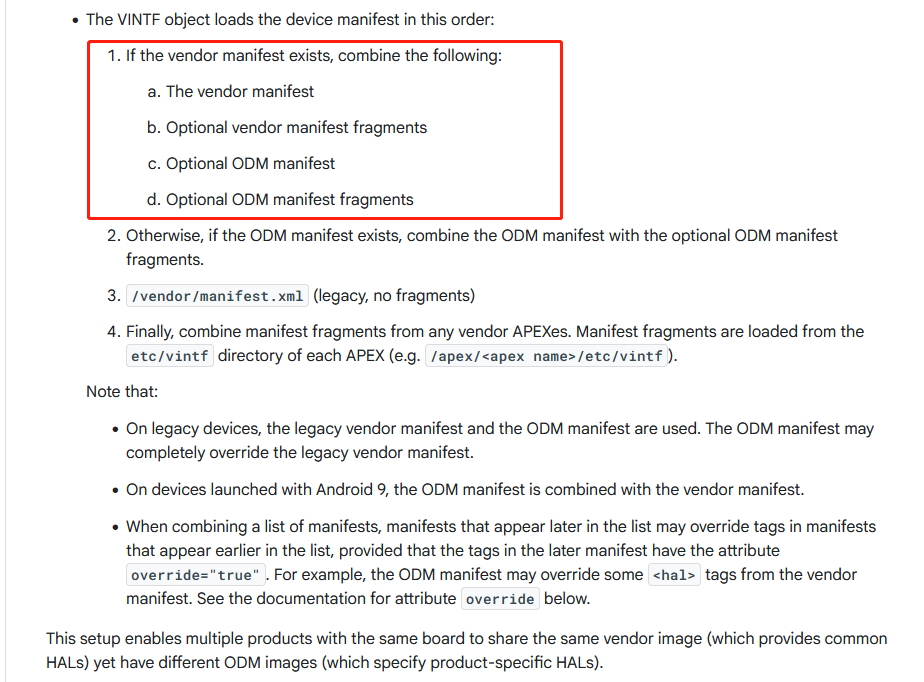

5）合并规则

路径 1：Vendor Manifest 存在时（现代设备，Android 9+）

这是最常见的场景，按以下顺序合并：

步骤 1：加载 Vendor Manifest

/vendor/etc/vintf/manifest.xml或

/vendor/etc/vintf/manifest_SKU.xml（如果有 SKU）

步骤 2：合并 Vendor Manifest Fragments

所有通过 vintf_fragments 指定的片段（例如：你的 vendor.tinno.hardware.googlekey@1.0-service.xml）

步骤 3：合并 ODM Manifest（如果存在）

/odm/etc/vintf/manifest.xml或

/odm/etc/vintf/manifest_SKU.xml

步骤 4：合并 ODM Manifest Fragments（如果存在）

ODM 分区的所有 manifest 片段

步骤 5：合并 Vendor APEX Fragments

/apex/<apex_name>/etc/vintf/*.xml

路径 2：只有 ODM Manifest 时

如果 vendor manifest 不存在（某些特殊设备）：

步骤 1：加载 ODM Manifest

/odm/etc/vintf/manifest.xml

步骤 2：合并 ODM Manifest Fragments

ODM 分区的所有 manifest 片段

路径 3：旧设备兼容（Legacy）

对于 Android 8.x 及更早的设备：

/vendor/manifest.xml（旧格式）

↓

/odm/etc/vintf/manifest.xml（可能完全覆盖 vendor manifest）

注意：在旧设备上，ODM manifest 可能完全覆盖 vendor manifest。

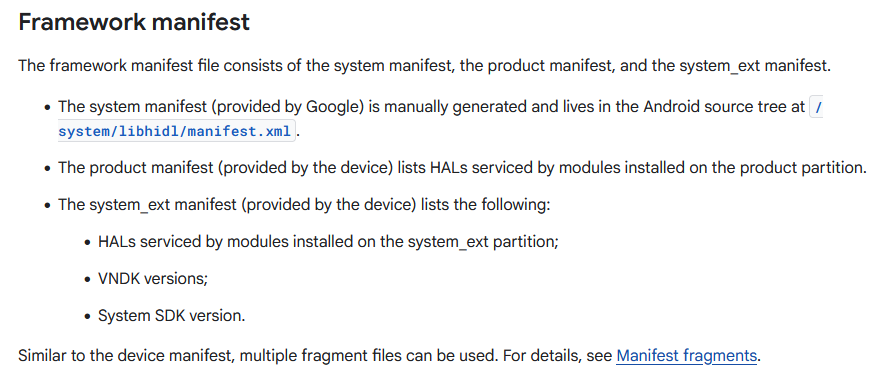

2、framework manifest配置方式

如上说明，因为这块场景用的比较少，这里就不深入研究，后续用到了之后在进行说明。

3、manifest长什么样子？

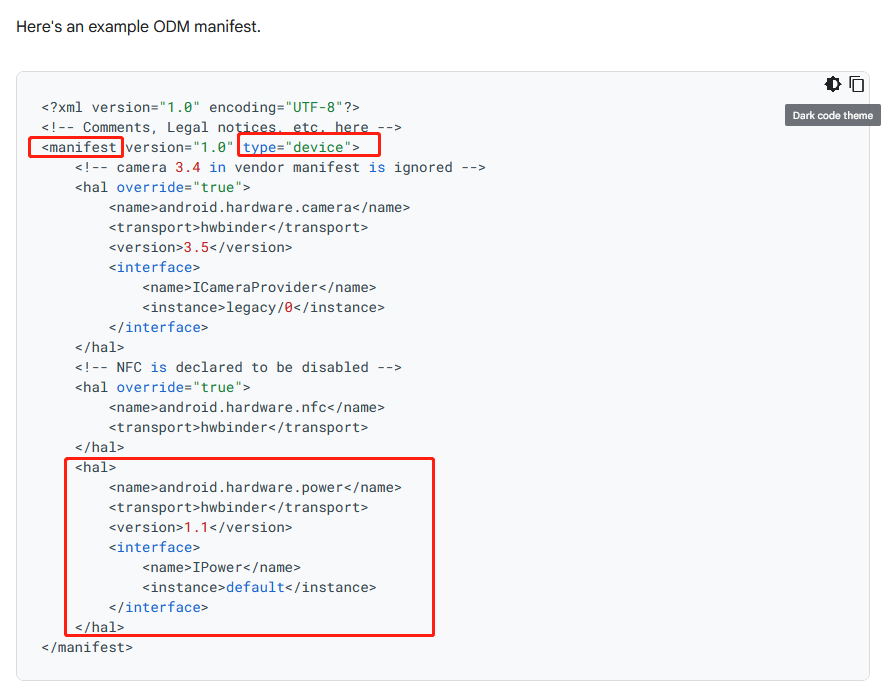

官方文档中有介绍各种manifest配置是长什么样子的：

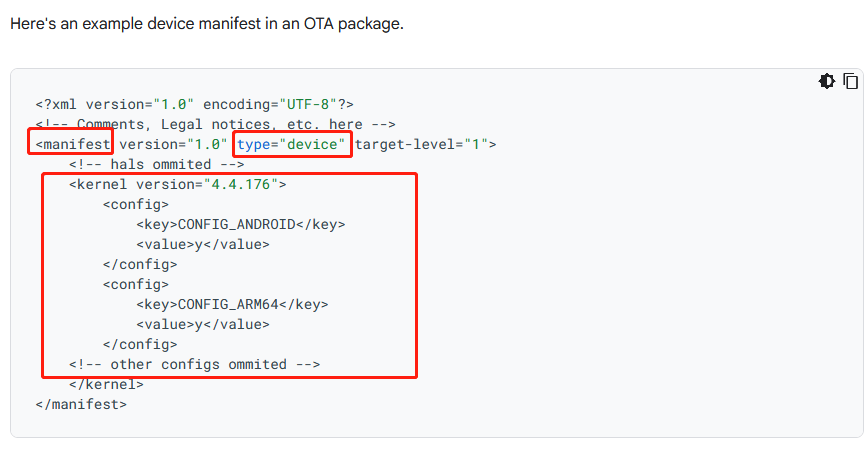

如上三个分别为device manifest、OTA manifest、framework manifest的配置，在来一个我这边自定义的一个配置：

XML 复制代码

//hardware/interfaces/oemsarsensor/1.0/default/vendor.xxx.hardware.oemsarsensor@1.0-service.xml
<manifest version="1.0" type="device">
    <hal format="hidl">
        <name>vendor.xxx.hardware.oemsarsensor</name>
        <transport>hwbinder</transport>
        <version>1.0</version>
        <interface>
            <name>IOemSarSensor</name>
            <instance>default</instance>
        </interface>
    </hal>
</manifest>

需要重点说明如下几个参数：

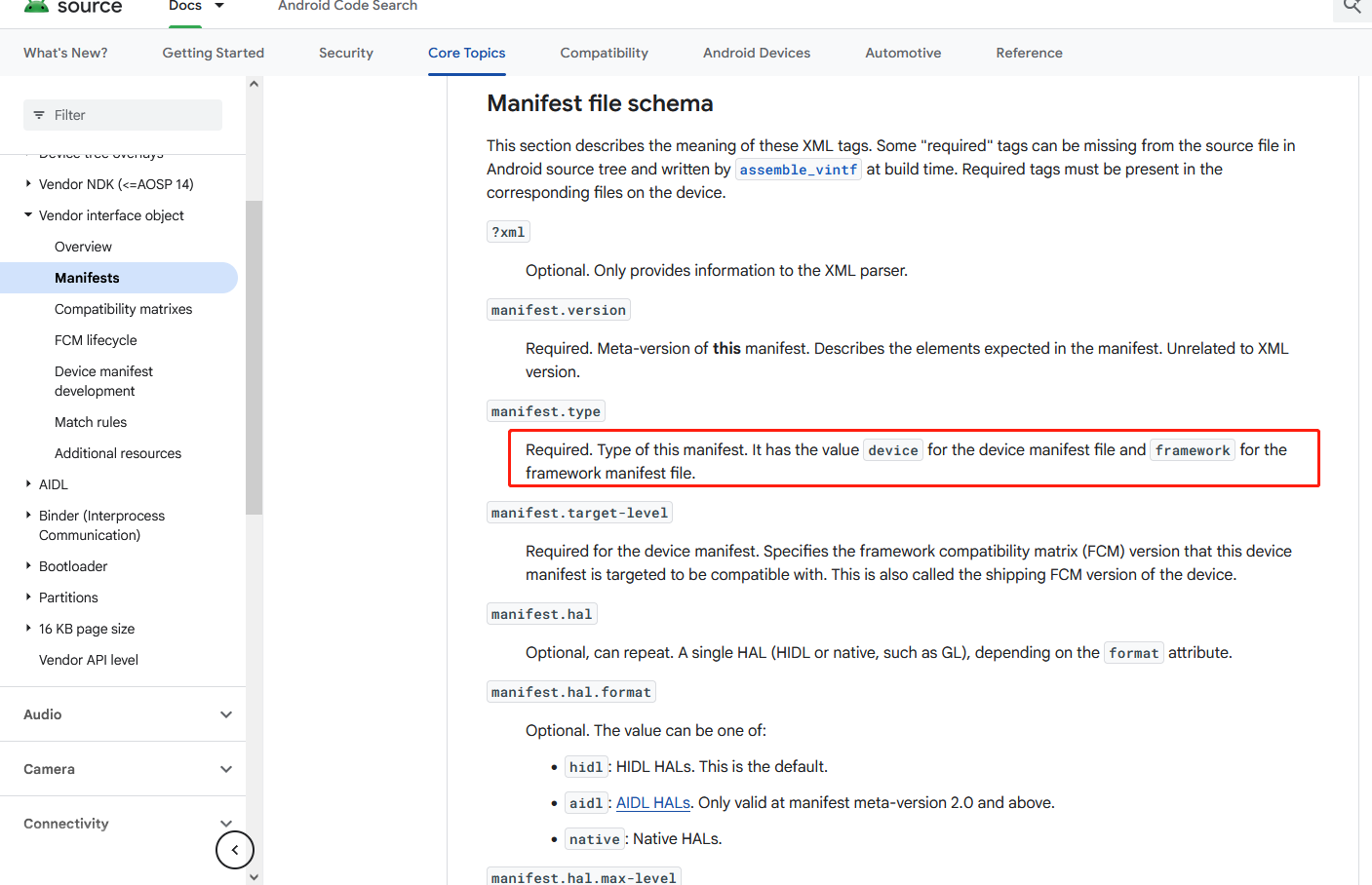

manifest：表示配置的清单文件，注意区分后文中的compatibility
type：可以为device，也可以为framework，可以参考如下：

三、compatibility matrix如何配置？

引用https://source.android.com/docs/core/architecture/vintf/comp-matrices

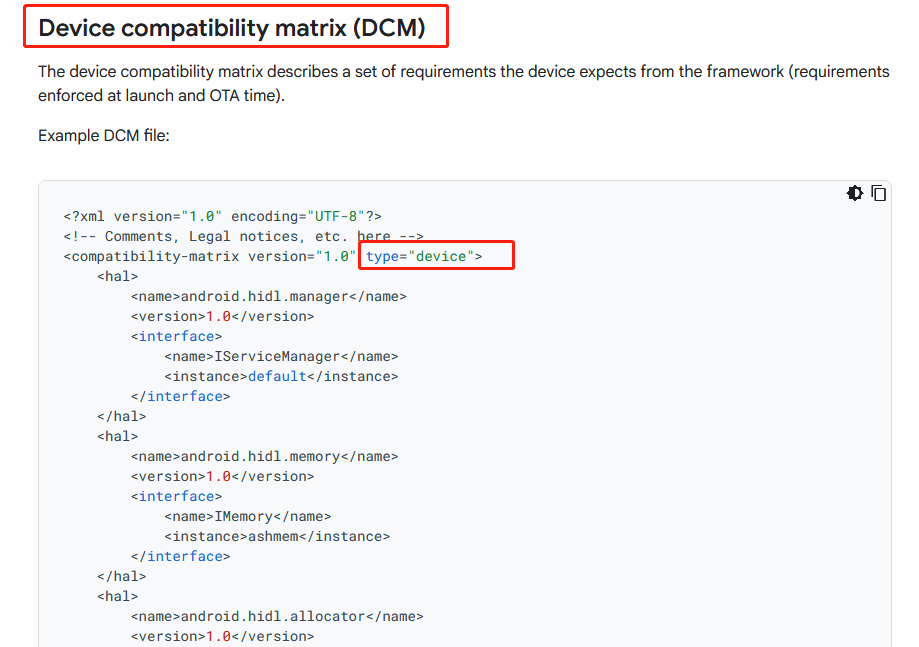

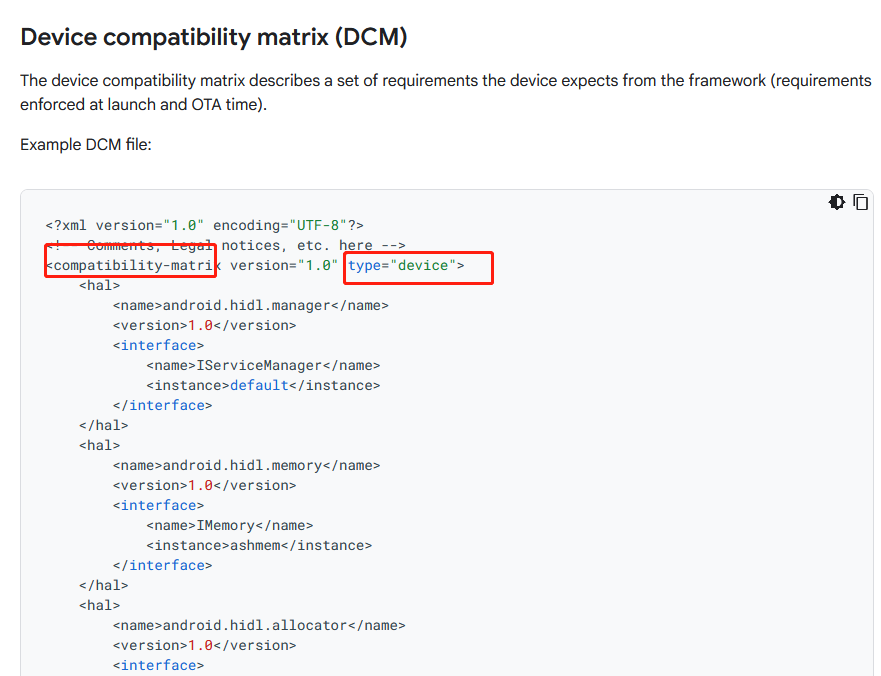

1、device compatibility matrix

device compatibility matrix翻译过来叫做device兼容性矩阵，简称DCM。因为应用场景比较少，并且比较简单，和后面要介绍的fcm基本一致，所以先跳过。

2、framework compatibility matrix

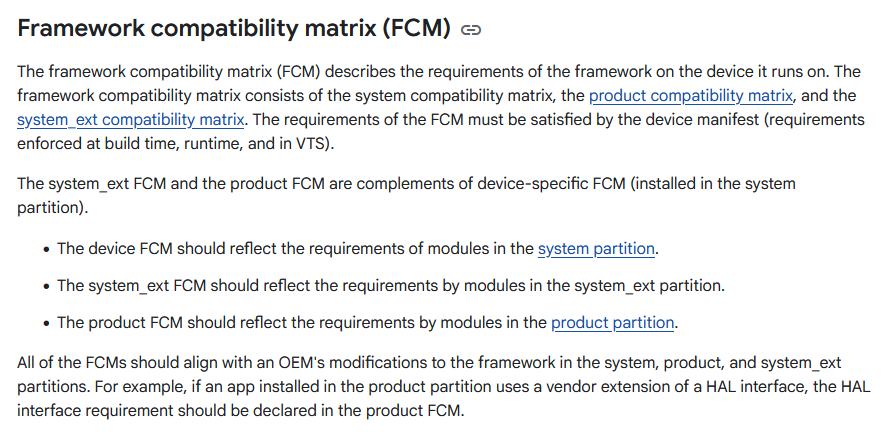

framework compatibility matrix翻译过来叫做framework兼容性矩阵，简称FCM，官方这段说明首先讲解了，如果device manifest提供了某项能力（配置了某个hidl接口），那么fcm中也必须配置这个hidl接口，如果不配置就会导致编译过程中进行兼容性矩阵检查失败，从而编译报错。

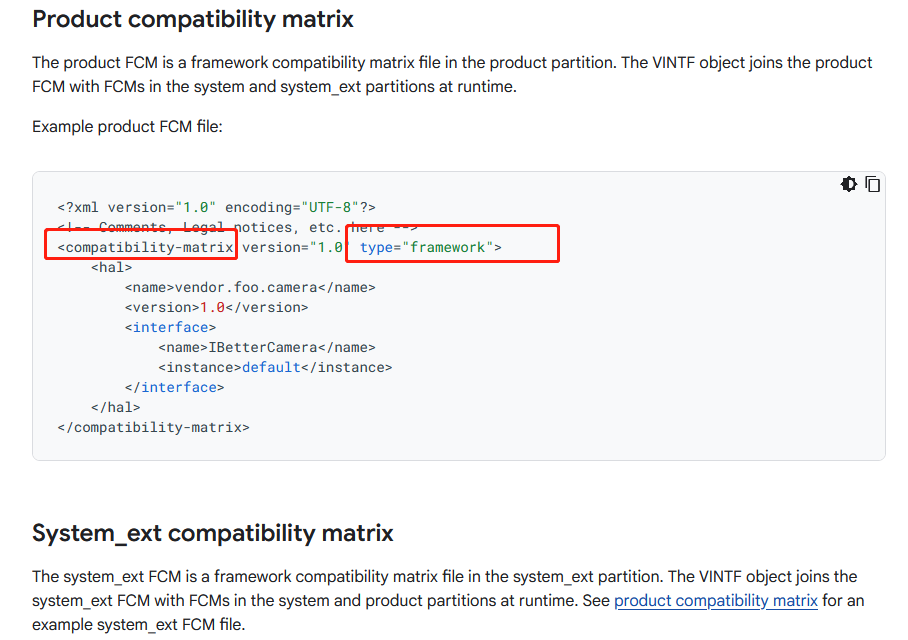

fcm的配置由三部分组成：system、system_ext、product分区组成。

3、fcm/dcm长什么样子？

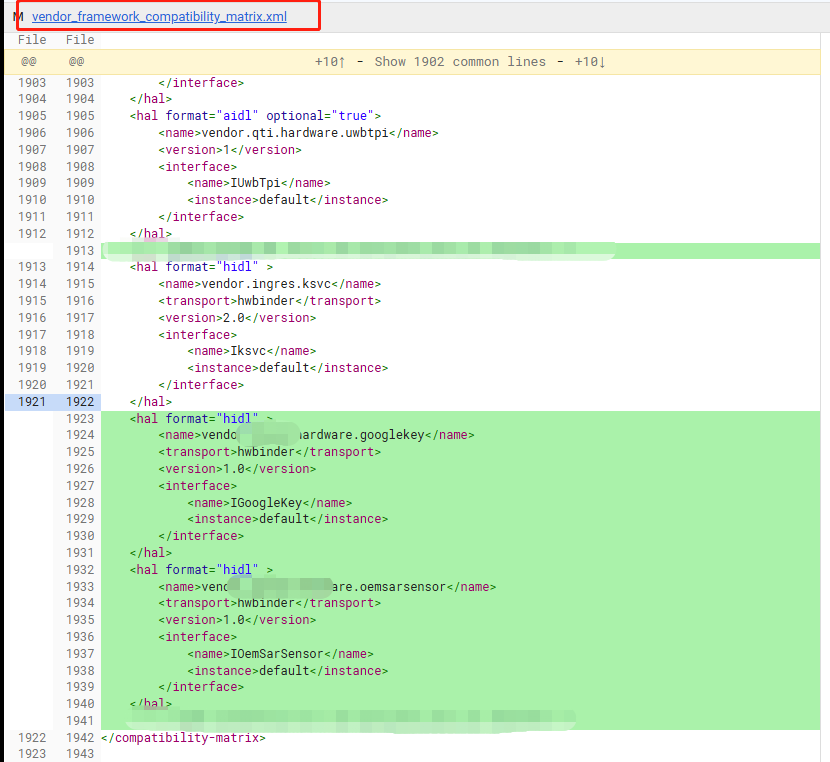

这里在介绍一下我这个案例的fcm配置：

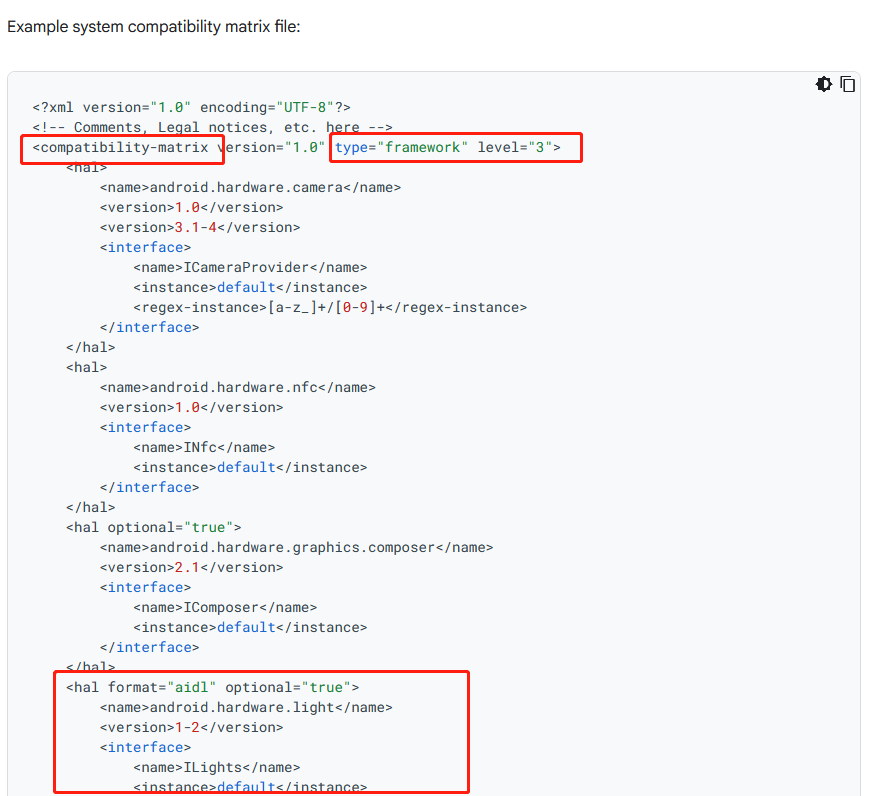

特别需要注意的是，兼容性矩阵配置文件的xml已经是compatibility-matrix字段，不再是第二章中讲的manifest字符串了。

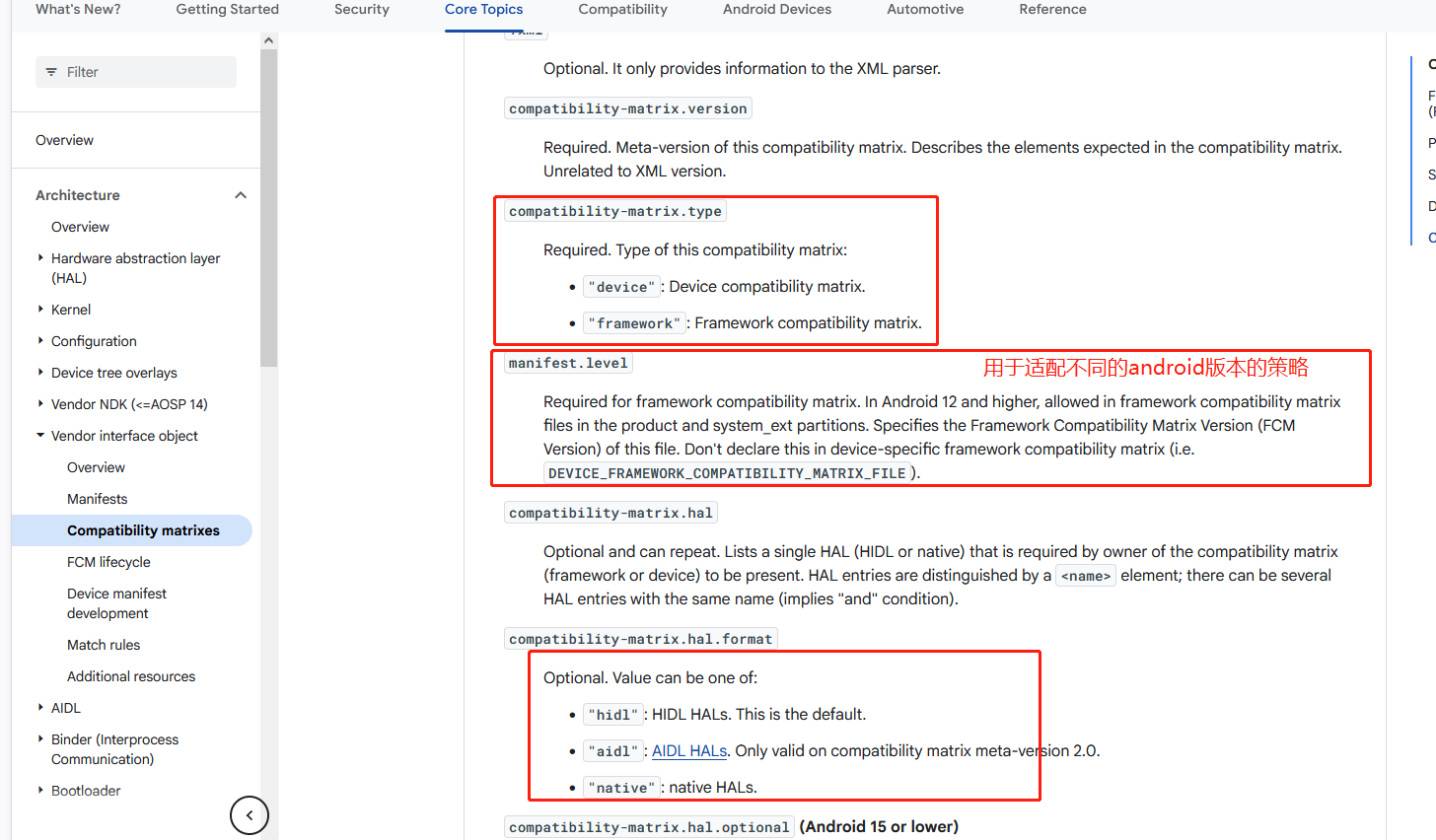

其他还有很多参数配置可以参考官方文档的https://source.android.com/docs/core/architecture/vintf/comp-matrices#compatibility-matrix-schema

1）源代码配置路径

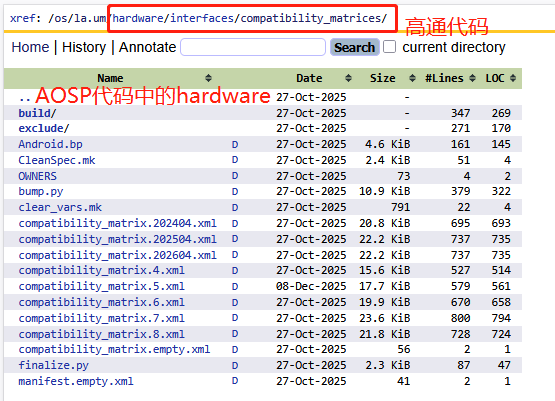

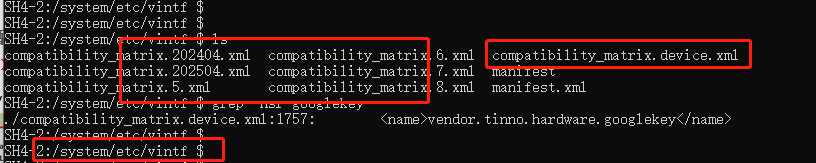

如上文档解释，首要信息是fcm的代码路径是在aosp/hardware/interfaces/compatibility_matrices/中定义，我们来看看这个目录下都是些什么东西？

可以得出结论：aosp/hardware/interfaces/compatibility_matrices/目录就是对兼容性矩阵配置的文件。

如果是在system侧的代码，该路径就是配置framework compatibility matrix
如果是在vendor侧的代码，该路径就是配置device compatibility matrix

2）`compatibility_matrix.F.xml`

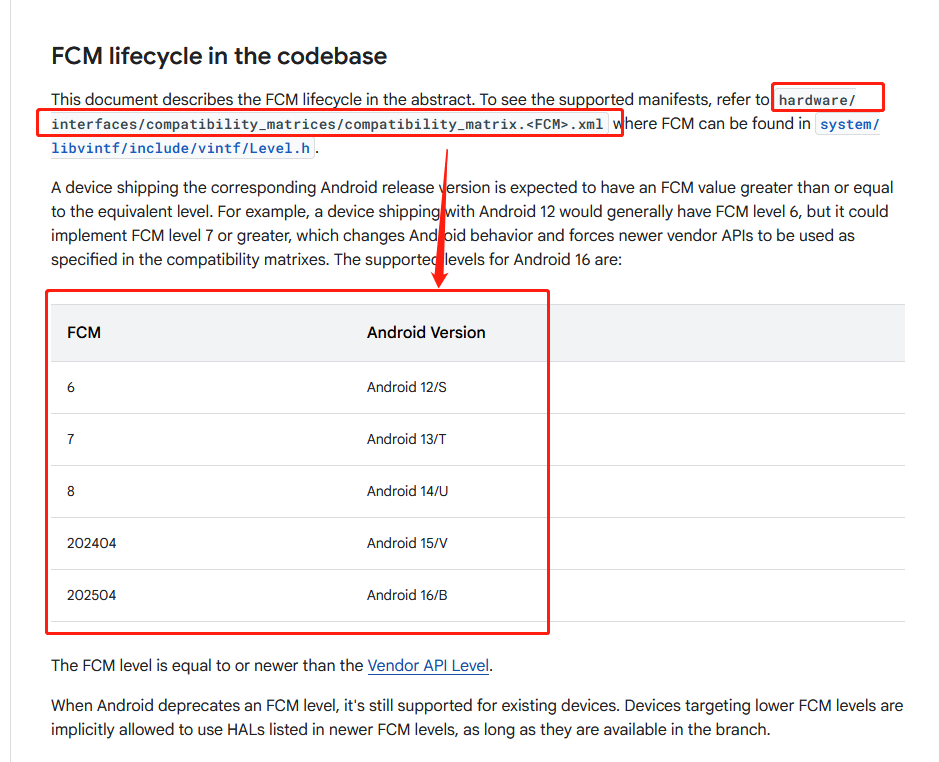

如上看到了很多compatibility_matrix.?.xml的文件，他们到底有什么关联？

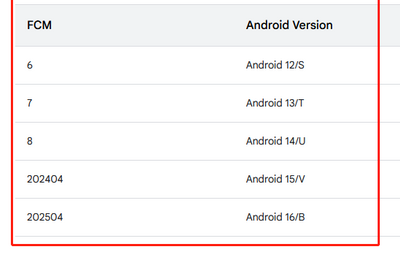

从这里的映射可以得知：从A15开始使用日期的方式来进行区分，这样更加的精细化。但是总感觉很搞笑！！！

compatibility_matrix.1.xml → Android 8.0

compatibility_matrix.2.xml → Android 8.1

compatibility_matrix.3.xml → Android 9.0

compatibility_matrix.4.xml → Android 10
compatibility_matrix.5.xml → Android 11

compatibility_matrix.6.xml → Android 12

compatibility_matrix.7.xml → Android 13

compatibility_matrix.8.xml → Android 14

compatibility_matrix.202404.xml → Android 15（2024年4月）

compatibility_matrix.202504.xml → Android 16（2025年4月）

3）target-level参数解读

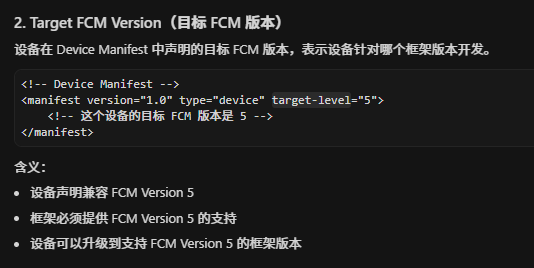

AI对这个参数的解读如下：

看到这里我有些恍然大悟，这里举两个例子：

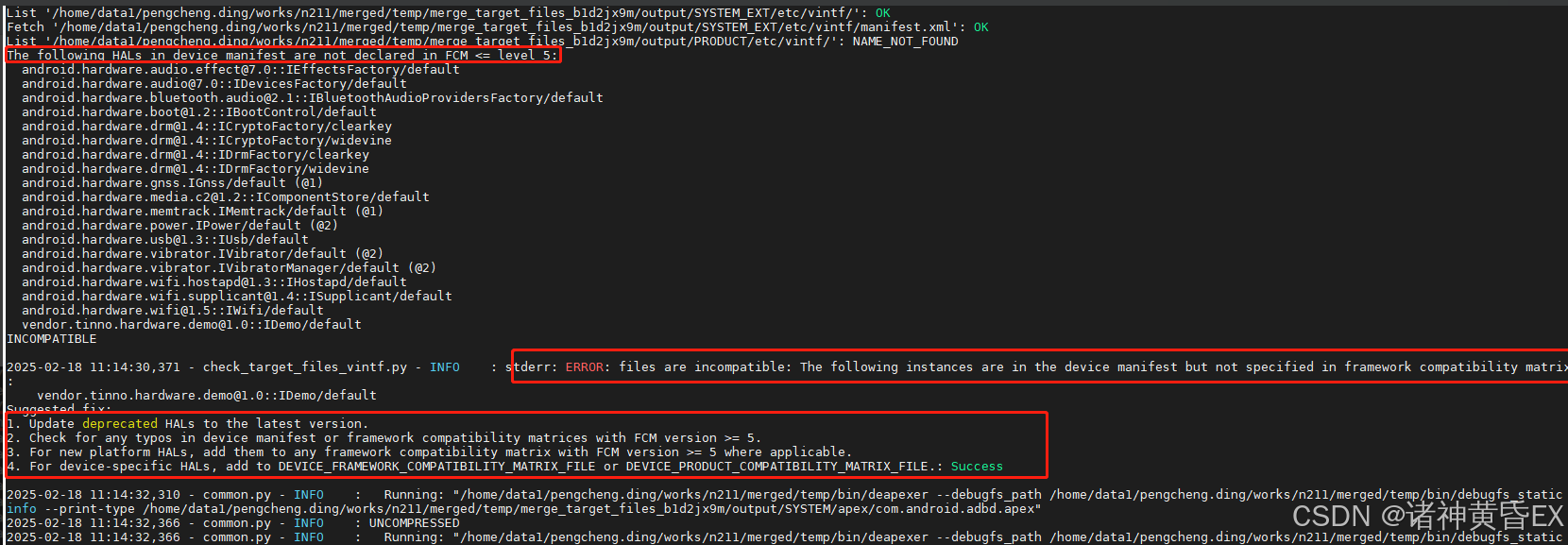

案例一：A14调试新增demo.hal

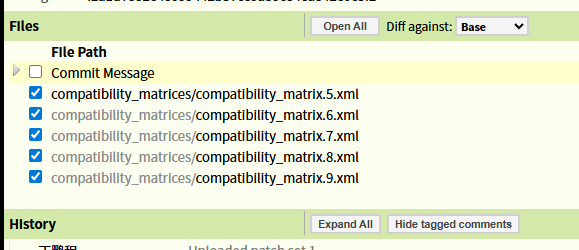

如上报错，需要在>5的兼容性矩阵文件中进行配置，最后的解决方案在如下文件都进行了声明：

案例二：A16调试新增googlekey.hal

如上报错日志，按照之前的理解，就需要在202504和202604中都进行声明

5、fcm到底如何配置？

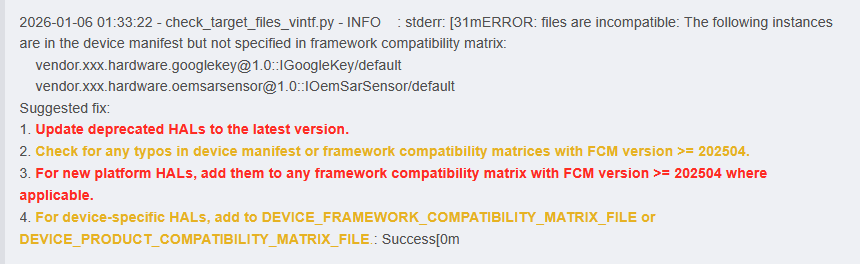

2026-01-06 01:33:22 - check_target_files_vintf.py - INFO : stderr: [31mERROR: files are incompatible: The following instances are in the device manifest but not specified in framework compatibility matrix:

vendor.xxx.hardware.googlekey@1.0::IGoogleKey/default

vendor.xxx.hardware.oemsarsensor@1.0::IOemSarSensor/default

Suggested fix:
1.Update deprecated HALs to the latest version.
2. Check for any typos in device manifest or framework compatibility matrices with FCM version >= 202504.
3. For new platform HALs, add them to any framework compatibility matrix with FCM version >= 202504 where applicable.
4. For device-specific HALs, add to DEVICE_FRAMEWORK_COMPATIBILITY_MATRIX_FILE or DEVICE_PRODUCT_COMPATIBILITY_MATRIX_FILE.: Success[0m

补全在A16上面的遇到的编译报错和提示，编译系统给出来的四条建议：

将已弃用的 HAL 更新到最新版本 ‌

检查 vendor.tinno.hardware.googlekey@1.0 和 vendor.tinno.hardware.oemsarsensor@1.0 是否有更新的版本（如 2.0），并升级实现代码和接口定义，避免使用过时的 API。
‌检查设备清单和框架兼容性矩阵中的拼写错误，特别是 FCM 版本 ≥ 202504 的情况 ‌

确保 manifest.xml 中的 HAL 名称（如 vendor.tinno.hardware.googlekey）与 compatibility_matrix.xml 中的声明完全一致，包括大小写、版本号和路径，任何拼写差异都会导致兼容性失败。
‌对于平台级 HAL，将其添加到 FCM 版本 ≥ 202504 的框架兼容性矩阵中 ‌

如果这些 HAL 是 Android 平台标准的一部分（如 Google 提供的接口），则必须在系统级的 compatibility_matrix.202504.xml 中显式声明支持，否则系统无法识别其存在。
‌对于设备专属 HAL，添加到设备框架兼容性矩阵文件或产品兼容性矩阵文件中 ‌

如果这些 HAL 是您厂商自研的（如 oemsarsensor），则不应出现在系统框架矩阵中，而应添加到设备专属的 DEVICE_FRAMEWORK_COMPATIBILITY_MATRIX_FILE 或 DEVICE_PRODUCT_COMPATIBILITY_MATRIX_FILE 中，确保设备层声明其支持能力。

因此总结如下两种修改方案（即fcm 兼容性矩阵配置方案）：

1）AOSP矩阵兼容性配置方案

如上案例一，即在aosp/hardware/interfaces/compatibility_matrices/目录下配置>=5的xml，这种方式通常应用于aosp原生的方案。例如：

XML 复制代码

    <hal format="hidl" optional="true">
        <name>vendor.tinno.hardware.demo</name>
        <version>1.0</version>
        <interface>
            <name>IDemo</name>
            <instance>default</instance>
        </interface>
    </hal>

2）非AOSP矩阵兼容性配置方案

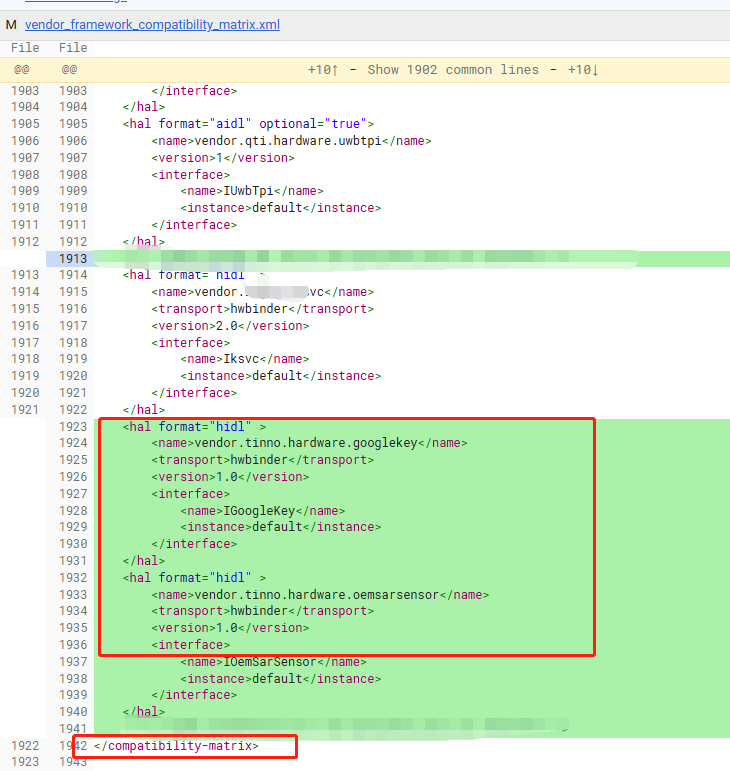

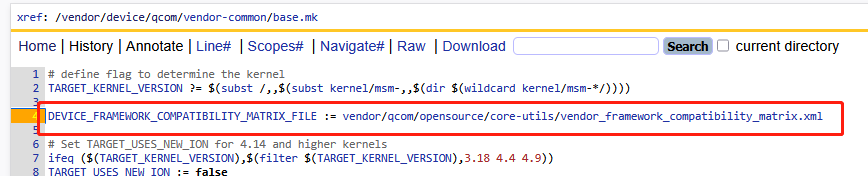

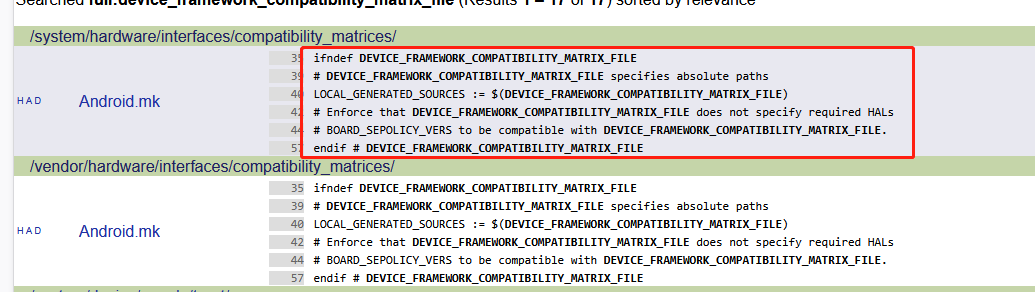

针对非aosp平台标准的hal，即产商自研的HAL，例如高通定制的HAL，或者MTK定制的HAL，又或是OEM厂家定制的HAL，可以指定DEVICE_FRAMEWORK_COMPATIBILITY_MATRIX_FILE和DEVICE_PRODUCT_COMPATIBILITY_MATRIX_FILE进行配置。

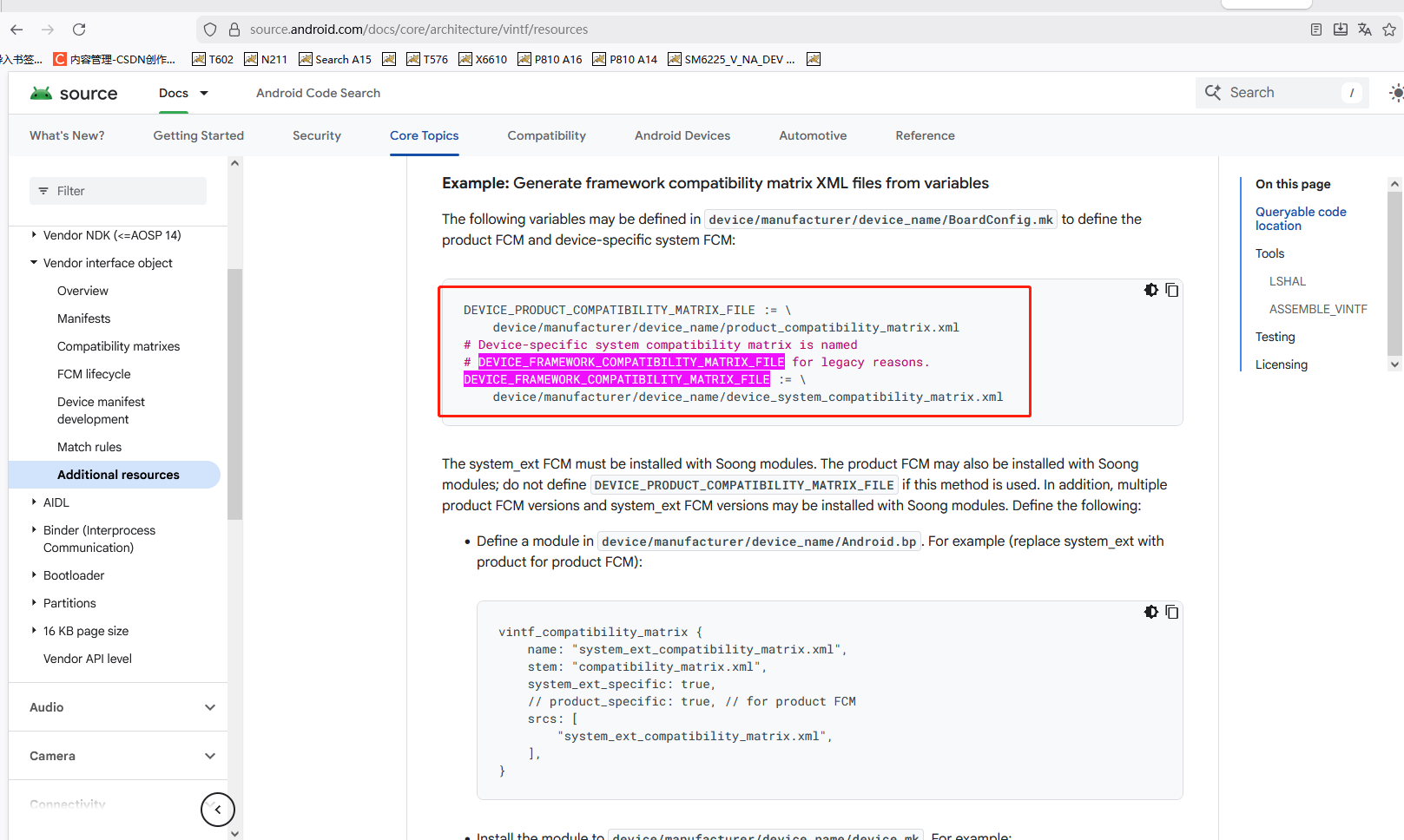

这种方式在官方文档其实是有示例的，可以参考 https://source.android.com/docs/core/architecture/vintf/resources
