计算机视觉入门到实战系列（六）边缘检测sobel算子

边缘检测

一、核心原理：变化的度量

边缘的本质是图像函数（灰度值、颜色值）的突然变化或不连续性 。在数学上，这种"变化"可以通过导数或梯度来度量。

一维信号类比 ：想象一个一维的灰度信号（一条扫描线）。在平坦区域，灰度值恒定，导数为 0 。在斜坡（灰度渐变）区域，导数为一个非零常数 。在阶跃（灰度突变，即边缘）处，导数会达到一个极值（峰值）。
扩展到二维图像 ：对于二维图像函数 I(x, y)，我们使用梯度（Gradient） 来描述其变化。梯度是一个向量，指向函数值增长最快的方向。
- 梯度大小（Magnitude） ：表示变化的强度。边缘点处的梯度幅值很大。
- 梯度方向（Direction）：垂直于边缘方向，即指向变化最快的方向。

因此，边缘检测的基本任务就是：计算图像中每个像素点的梯度幅值和方向，然后通过阈值等方法找出那些幅值大（变化剧烈）的点，即边缘点。

二、核心步骤（传统方法）

一个完整的传统边缘检测流程通常包括以下几步：

滤波（平滑）：
- 目的：去除图像中的噪声。因为噪声也是灰度值的剧烈变化，容易被误检为边缘。
- 方法：通常使用高斯滤波等平滑滤波器进行卷积操作。这是一个权衡：滤波太强会模糊边缘，太弱则去噪不彻底。
增强：
- 目的：突出像素值变化的区域，为检测边缘做准备。
- 方法：计算图像的梯度幅值。通过卷积算子（如Sobel、Prewitt）与图像进行卷积，分别得到X方向（水平）和Y方向（垂直）的梯度近似值 Gx 和 Gy。
- 梯度幅值计算 ：Magnitude = sqrt(Gx^2 + Gy^2) （更精确）
  - 或为了加快速度使用：Magnitude ≈ |Gx| + |Gy|
- 梯度方向计算 ：Theta = arctan(Gy / Gx)
检测：
- 目的：找出真正的边缘点。仅仅幅值大还不够，需要确定这个"大"是局部的峰值。
- 关键问题：上一步得到的梯度幅值图，在真正的边缘处会形成一条"山脊"，而不是一条单像素宽的细线。
- 方法：非极大值抑制（Non-Maximum Suppression, NMS） 。这是关键一步，它沿着梯度方向，比较每个像素与其前后两个像素的梯度幅值。只有当该像素的幅值是局部最大值时，才将其保留为候选边缘点，否则将其抑制（设为0）。这样就能得到细化的、单像素宽的边缘线。
定位（阈值化与连接）：
- 目的：对NMS后的结果进行二值化，区分出强边缘和弱边缘。
- 方法：双阈值检测 （如Canny算子使用）。
  - 设定一个高阈值 T_high 和一个低阈值 T_low。
  - 梯度幅值 > T_high 的点，确定为强边缘点。
  - 梯度幅值 < T_low 的点，直接丢弃。
  - 梯度幅值在两者之间的点，标记为弱边缘点。
  - 边缘连接 ：检查弱边缘点，如果它们与任何强边缘点相连（在8邻域内），则认为它们是真正的边缘的一部分，并将其保留。否则丢弃。这一步能有效连接断裂的边缘，同时抑制孤立的噪声点。

三、经典边缘检测算子

这些算子本质上是不同的卷积核（模板），用于近似计算图像的梯度。

Sobel算子 ：
- 结合了高斯平滑和微分求导，对噪声有一定的抑制作用。
- 常用3x3的卷积核，分别检测水平和垂直边缘。
Prewitt算子 ：
- 与Sobel类似，但平滑部分的权值不同（都是1），对噪声更敏感一些。
Roberts算子 ：
- 使用2x2的卷积核，通过交叉差分计算梯度。计算简单，但对噪声敏感，且检测的边缘较粗。
Laplacian of Gaussian (LoG) ：
- 先使用高斯滤波器平滑图像，再应用拉普拉斯算子（二阶导数）寻找过零点。
- 对边缘定位更准确，但对噪声也比较敏感。
Canny算子（公认的最佳传统算子） ：
- 不是一个简单的卷积核，而是一个完整的算法流程，严格遵循上述四个步骤。
- 特点：低错误率、高定位精度、单一边缘响应（边缘很细）。它是实际应用中最广泛、最稳定的传统边缘检测方法。

下面我们具体来实现这些边缘检测算子。

sobel算子

python 复制代码

import cv2
import numpy as np
import matplotlib.pyplot as plt
# 输入图像
img = cv2.imread('lena.jpeg')

# X轴方向算子
kx = np.array([
    [1,0,-1],
    [2,0,-2],
    [1,0,-1]
])

# Y轴方向Sobel算子
ky = np.array([
    [1, 2, 1],
    [0, 0, 0],
    [-1,-2,-1]
])

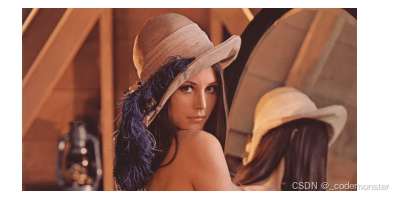

# 展示输入图像
plt.imshow(img[:, :, ::-1])
plt.axis('off')

输出

数学基础：离散导数近似
在连续数学中，导数定义为：

f'(x) = lim(Δx→0) [f(x+Δx) - f(x)]/Δx

在离散图像中，我们可以用差分来近似：

复制代码

Gx ≈ I(x+1, y) - I(x-1, y)  （中心差分）

这就是为什么算子中有正负1的原因。

你的代码中算子的分解分析

kx（水平方向边缘检测）：

复制代码

[[ 1,  0, -1],
 [ 2,  0, -2],
 [ 1,  0, -1]]

这实际上结合了两个操作：

垂直方向平滑：[1, 2, 1] 作为垂直方向的高斯平滑
水平方向差分：[1, 0, -1] 作为水平方向的中心差分

ky（垂直方向边缘检测）：

复制代码

[[ 1,  2,  1],
 [ 0,  0,  0],
 [-1, -2, -1]]

同样结合了：

水平方向平滑：[1, 2, 1] 作为水平方向的高斯平滑
垂直方向差分：[1, 0, -1]ᵀ 作为垂直方向的中心差分

为什么权重是[1, 2, 1]而不是[1, 1, 1]？

Sobel算子设计的精妙之处在于：

中心像素权重更大：中心行（kx）或中心列（ky）的权重是2，而不是1
- 这强调了中心像素的重要性
- 数学上更准确地近似了导数
- 提供了更好的平滑效果
平滑与微分的结合：
复制代码
```
Sobel_x = 平滑_y * 差分_x
Sobel_y = 平滑_x * 差分_y
```
这种分离性使得算子既能够检测边缘，又对噪声有一定的鲁棒性。

假设有一个3×3的图像区域：

复制代码

[[a, b, c],
 [d, e, f],
 [g, h, i]]

用你的kx计算水平梯度Gx：

复制代码

Gx = 1*a + 0*b + (-1)*c +
     2*d + 0*e + (-2)*f +
     1*g + 0*h + (-1)*i
   = (a - c) + 2*(d - f) + (g - i)

这等价于：

计算了三行（上、中、下）的水平差分
中间行的权重加倍（2倍）
然后将三行的结果相加

计算X轴方向梯度

python 复制代码

# X轴方向Sobel算子与图像进行卷积

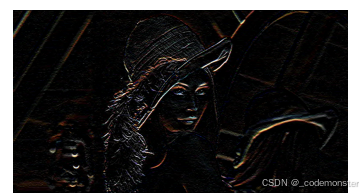

conv_x = cv2.filter2D(img, -1, kx)
plt.imshow(conv_x[:, :, ::-1])
plt.axis('off')

输出

可以观察到，沿 X X X轴方向的梯度 I x \boldsymbol{I}_x Ix，也就是垂直方向上的边缘信息被有效检测出，如手臂的线条、帽子等。然后，再计算图像 Y Y Y轴方向的梯度。

计算Y轴方向梯度

python 复制代码

# Y轴方向Sobel算子与图像进行卷积

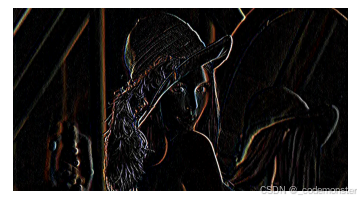

conv_y = cv2.filter2D(img, -1, ky)
plt.imshow(conv_y[:, :, ::-1])
plt.axis('off')

输出

可以观察到，沿 Y Y Y轴方向的梯度 I x \boldsymbol{I}_x Ix，也就是水平方向上的边缘信息被有效检测出，如眉毛、嘴巴等。

聚合

将两个方向上的图像聚合

python 复制代码

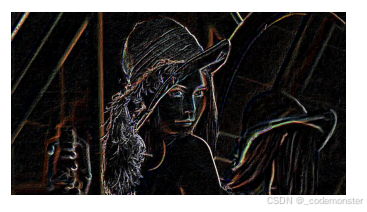

E = abs(conv_x) + abs(conv_y)
plt.imshow(E[:, :, ::-1])
plt.axis('off')
