VTJ.PRO「AI + 低代码」应用开发平台的后端模块系统

目的与范围

本文档描述了基于NestJS的VTJ.PRO后端模块架构。它涵盖了模块组织结构、依赖注入模式、TypeORM集成以及业务逻辑在核心模块和业务模块中的组织方式。本文档侧重于后端的结构组织；具体业务功能请参见低代码应用系统、LLM管理系统和用户管理与安全。

NestJS模块架构概述

后端使用NestJS作为应用框架，将代码组织成封装相关功能的模块。每个模块都是一个用@Module()装饰器装饰的类，包含以下元数据：

imports: 该模块依赖的其他模块
controllers: HTTP请求处理器
providers: 服务、仓库和其他可注入类
exports: 提供给其他模块使用的服务/提供者
根模块AppModule位于backend/src/app.module.ts

协调所有功能模块并配置全局基础设施，如数据库连接、调度和守卫。

模块组织结构

后端组织为两个主要类别：

核心模块

位于backend/src/core/，提供基础平台服务：

模块	目的	导出
`UserModule`	用户管理和认证	`UserService`, `OAuthService`
`RoleModule`	角色管理	`RoleService`
`PermissionModule`	权限定义和检查	`PermissionService`, `TypeOrmModule`
`CacheModule`	Redis/内存缓存	`CacheService`
`DictionaryModule`	配置数据管理	`DictionaryService`
`SettingModule`	系统设置	`SettingService`
`LLMModelModule`	LLM提供者配置	`LLMModelService`
`OssModule`	对象存储集成	`OssFactoryService`
`EmailVerificationModule`	邮箱验证流程	`EmailVerificationService`

业务模块

位于backend/src/business/，实现特定领域功能：

模块	目的	导出
`LowcodeAppModule`	应用管理	`AppService`
`TemplateModule`	模板管理	`TemplateService`
`DSLModule`	DSL配置	`DSLService`
`OrderModule`	订单交易	`OrderService`
`ProductModule`	产品目录	`ProductService`
`ReportModule`	分析报告	`ReportService`
`DailyModule`	运营报告	`DailyService`
`AgentModule`	AI代理服务	`AgentService`
`OpenModule`	公共API	-

根模块配置

位于backend/src/app.module.ts的AppModule配置：

ConfigModule: 从.env文件加载环境变量，具有层次结构（.env.local → .env.${NODE_ENV} → .env）
TypeOrmModule: 使用ConfigService异步配置MySQL连接，启用autoLoadEntities和utf8mb4字符集
ScheduleModule: 启用cron作业调度
全局守卫: 注册UsersGuard以在所有路由上强制执行授权

标准模块结构模式

每个功能模块遵循一致的结构，包含四个主要组件：

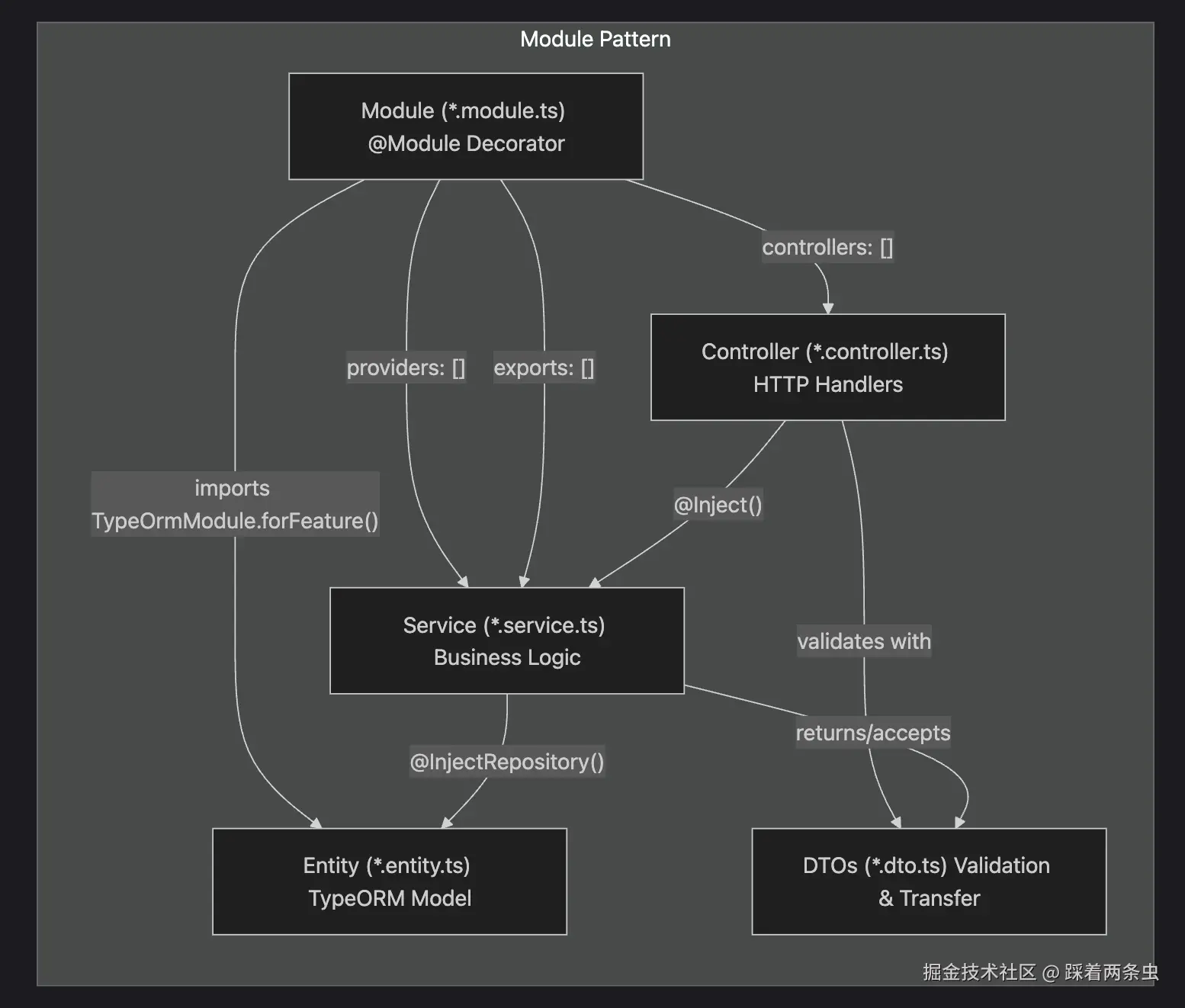

模块结构图

示例：产品模块

ProductModule展示了此模式：

ts 复制代码

@Module({
  imports: [TypeOrmModule.forFeature([Product]), OrderModule],
  providers: [ProductService],
  controllers: [ProductController],
  exports: [ProductService]
})
export class ProductModule {}

组件：

实体: Product - TypeORM实体定义数据库模式
服务: ProductService - 业务逻辑和仓库操作
控制器: ProductController - REST API端点
DTOs: 用于验证的数据传输对象（在product.dto.ts中）
模块: ProductModule - 封装并导出功能

模块的桶式导出重新导出所有公共接口。

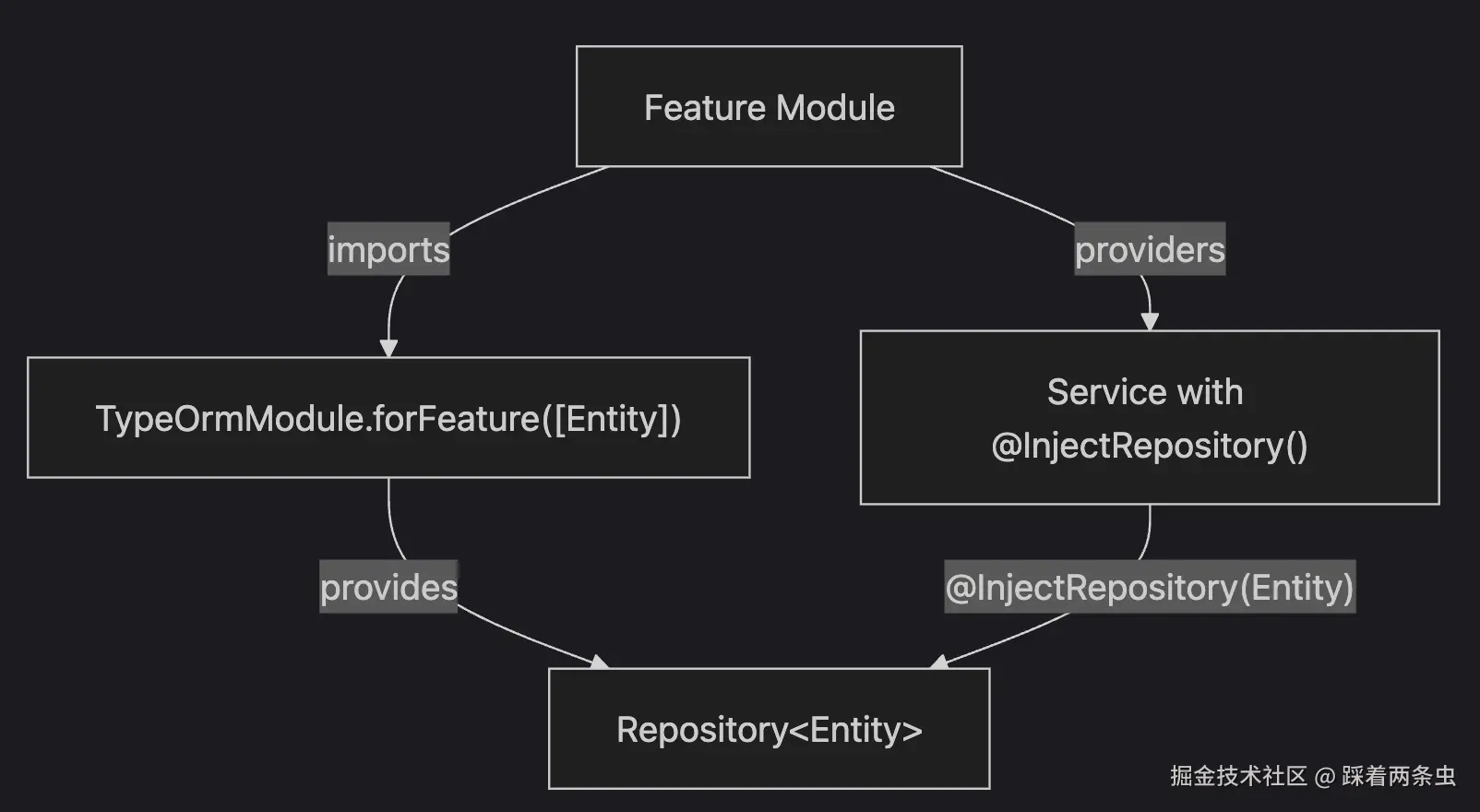

TypeORM集成模式

所有需要数据库访问的模块都使用TypeOrmModule.forFeature()模式：

示例：订单模块

OrderModule展示了TypeORM集成：

导入TypeOrmModule.forFeature([OrderEntity])以注册实体
将Repository<OrderEntity>注入到OrderService
同时导入UserModule用于跨模块依赖

示例：包含多个实体的应用模块

LowcodeAppModule展示了一个管理多个相关实体的模块：

ts 复制代码

@Module({
  imports: [
    TypeOrmModule.forFeature([AppEntity, AppVersionEntity]),
    DSLModule
  ],
  controllers: [AppController],
  providers: [AppService],
  exports: [AppService]
})

这注册了AppEntity和AppVersionEntity，允许AppService为两个实体注入仓库。

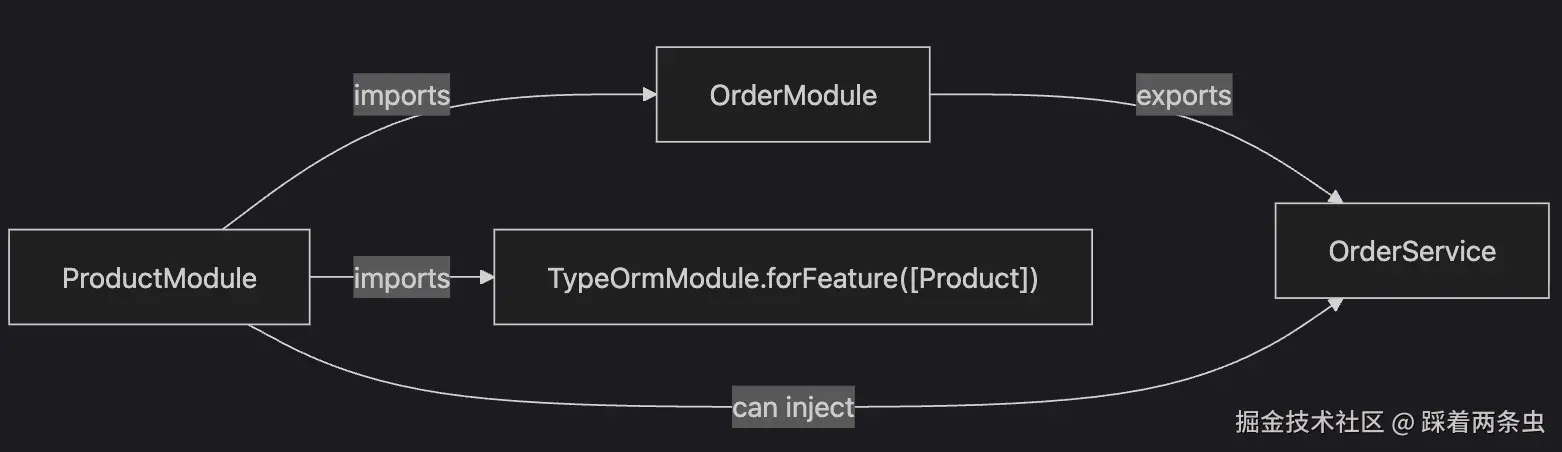

模块依赖模式

直接模块依赖

模块通过imports数组声明依赖：

跨模块服务注入

当一个模块导出一个服务时，其他模块可以注入它：

导出模块	导出的服务	消费模块
`UserModule`	`UserService`	`OrderModule`, `RoleModule`
`RoleModule`	`RoleService`	`UserModule`, `PermissionModule`
`PermissionModule`	`PermissionService`	`RoleModule`
`DSLModule`	`DSLService`	`LowcodeAppModule`, `DailyModule`
`TemplateModule`	`TemplateService`	`DailyModule`
`ReportModule`	`ReportService`	`DailyModule`

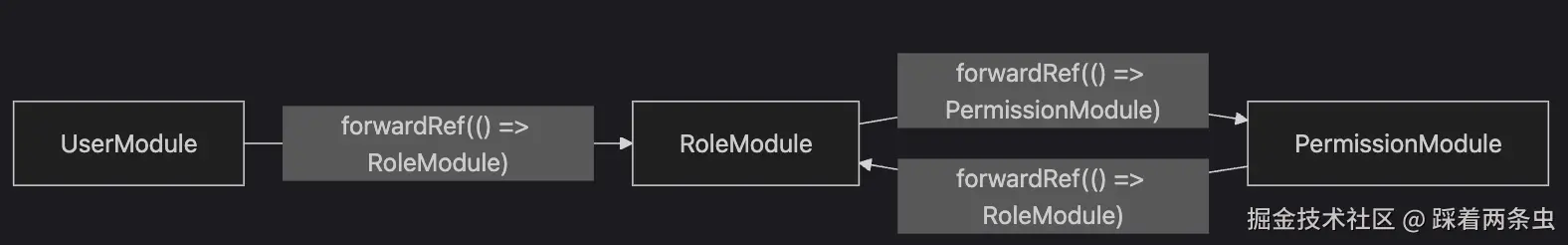

循环依赖解决

当两个模块需要彼此的服务时，NestJS提供forwardRef()：

来自backend/src/core/user/user.module.ts的示例：

ts 复制代码

imports: [
  TypeOrmModule.forFeature([UserEntity, UserOAuthEntity]),
  SettingModule,
  forwardRef(() => RoleModule), // 循环依赖解决
  EmailVerificationModule
];

来自backend/src/core/role/role.module.ts：

ts 复制代码

imports: [
  TypeOrmModule.forFeature([RoleEntity, PermissionEntity]),
  forwardRef(() => PermissionModule) // 循环依赖解决
];

全局模块

@Global()装饰器使模块的导出在整个应用程序中可用，无需显式导入：

UserModule作为全局模块

ts 复制代码

@Global()
@Module({
  imports: [
    TypeOrmModule.forFeature([UserEntity, UserOAuthEntity]),
    SettingModule,
    forwardRef(() => RoleModule),
    EmailVerificationModule
  ],
  controllers: [UserController, OAuthController],
  providers: [UserService, OAuthService, OAuthConfigService, SettingService],
  exports: [UserService, OAuthService]
})
export class UserModule {}

UserModule被标记为@Global()，使UserService和OAuthService对所有模块可用，无需导入UserModule。

理由：用户认证在整个应用程序中都需要（守卫、装饰器、业务逻辑），因此将其设为全局可减少样板导入。

复杂模块依赖

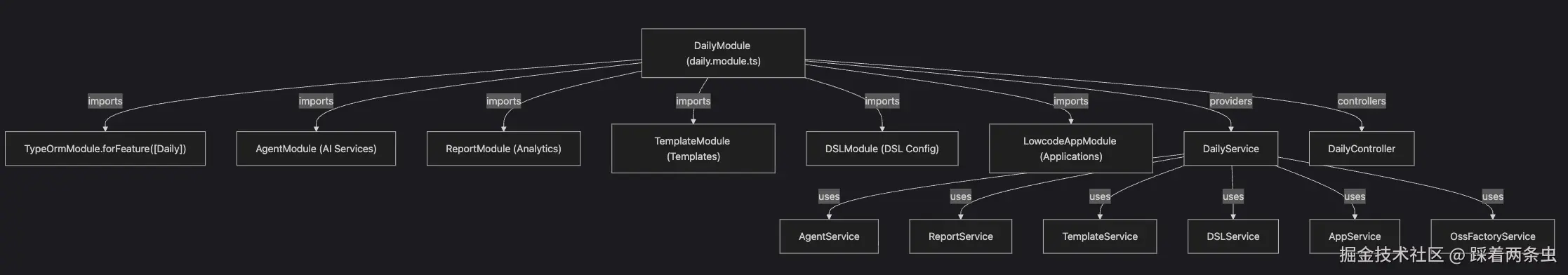

Daily模块：聚合模式

DailyModule展示了一个复杂的聚合模式，导入多个业务模块：

导入显示跨领域依赖：

AgentModule用于AI驱动的报告生成
ReportModule用于分析数据
TemplateModule和DSLModule用于低代码结构
LowcodeAppModule用于应用管理
OssFactoryService（来自全局上下文）用于文件存储

模块桶式导出

每个模块目录包含一个index.ts桶式文件，重新导出公共接口：

示例：应用模块桶式导出

ts 复制代码

export * from './app.entity';
export * from './app-version.entity';
export * from './app.dto';
export * from './app.service';
export * from './app.controller';
export * from './app.module';

此模式允许消费者从模块目录导入：

ts 复制代码

import { AppEntity, AppService, AppModule } from './business/apps';

而不是单个文件路径：

ts 复制代码

import { AppEntity } from './business/apps/app.entity';
import { AppService } from './business/apps/app.service';
import { AppModule } from './business/apps/app.module';

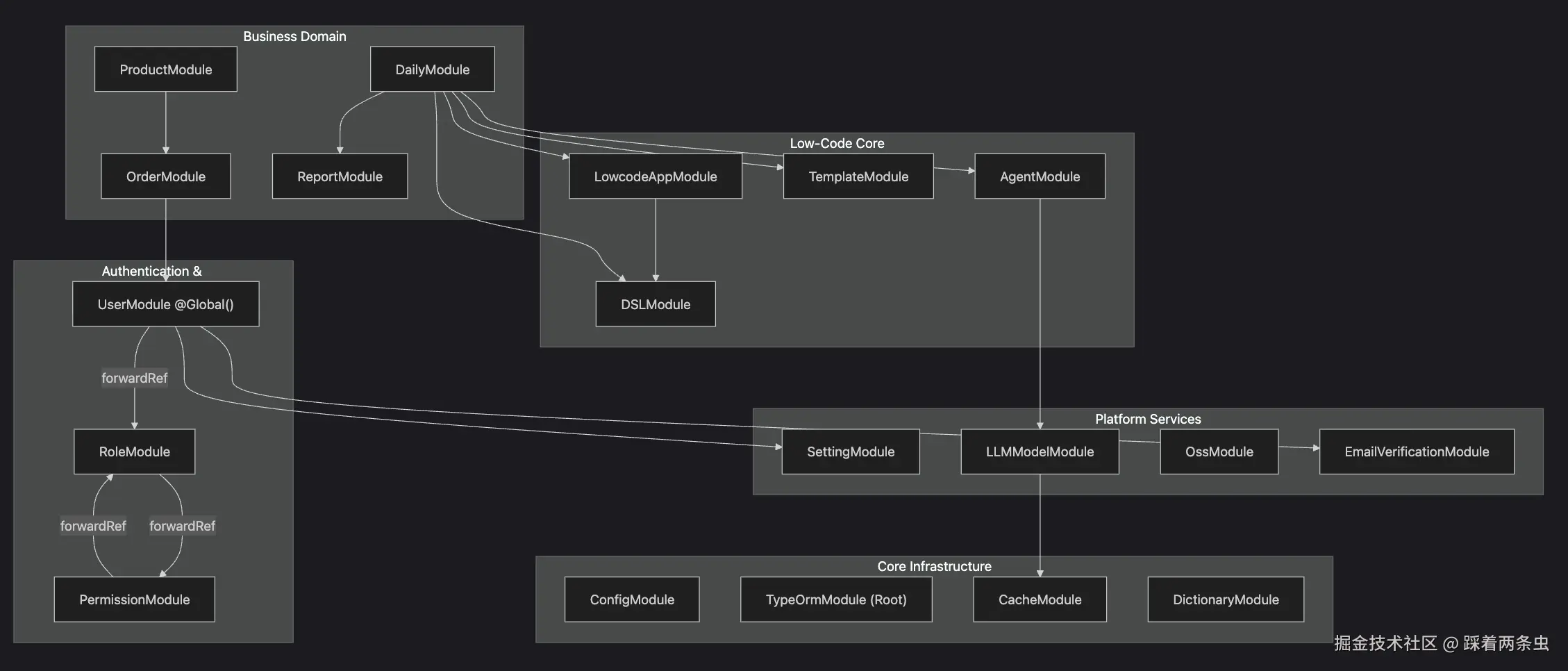

模块依赖图

此图显示模块之间的主要依赖关系。注意：

UserModule是全局的，因此未显示所有消费者的依赖
循环依赖通过forwardRef()解决
DailyModule具有最多的依赖，聚合跨领域的数据
基础设施模块（Config、TypeORM、Cache）被许多模块使用但未显式导入（由根配置提供）

总结

VTJ.PRO后端遵循NestJS最佳实践，具有：

清晰分离：核心基础设施模块与业务领域模块
一致结构：实体 → 服务 → 控制器 → 模块模式
TypeORM集成：用于实体注册的forFeature()模式
依赖注入：通过构造函数注入服务，通过@InjectRepository()注入仓库
循环依赖：在需要时通过forwardRef()解决
全局模块：UserModule标记为@Global()以实现全局访问
桶式导出：index.ts文件简化导入
聚合模式：高级模块（如DailyModule）组合多个领域服务

这种架构实现了可维护性、可测试性以及平台广泛功能集的清晰关注点分离。

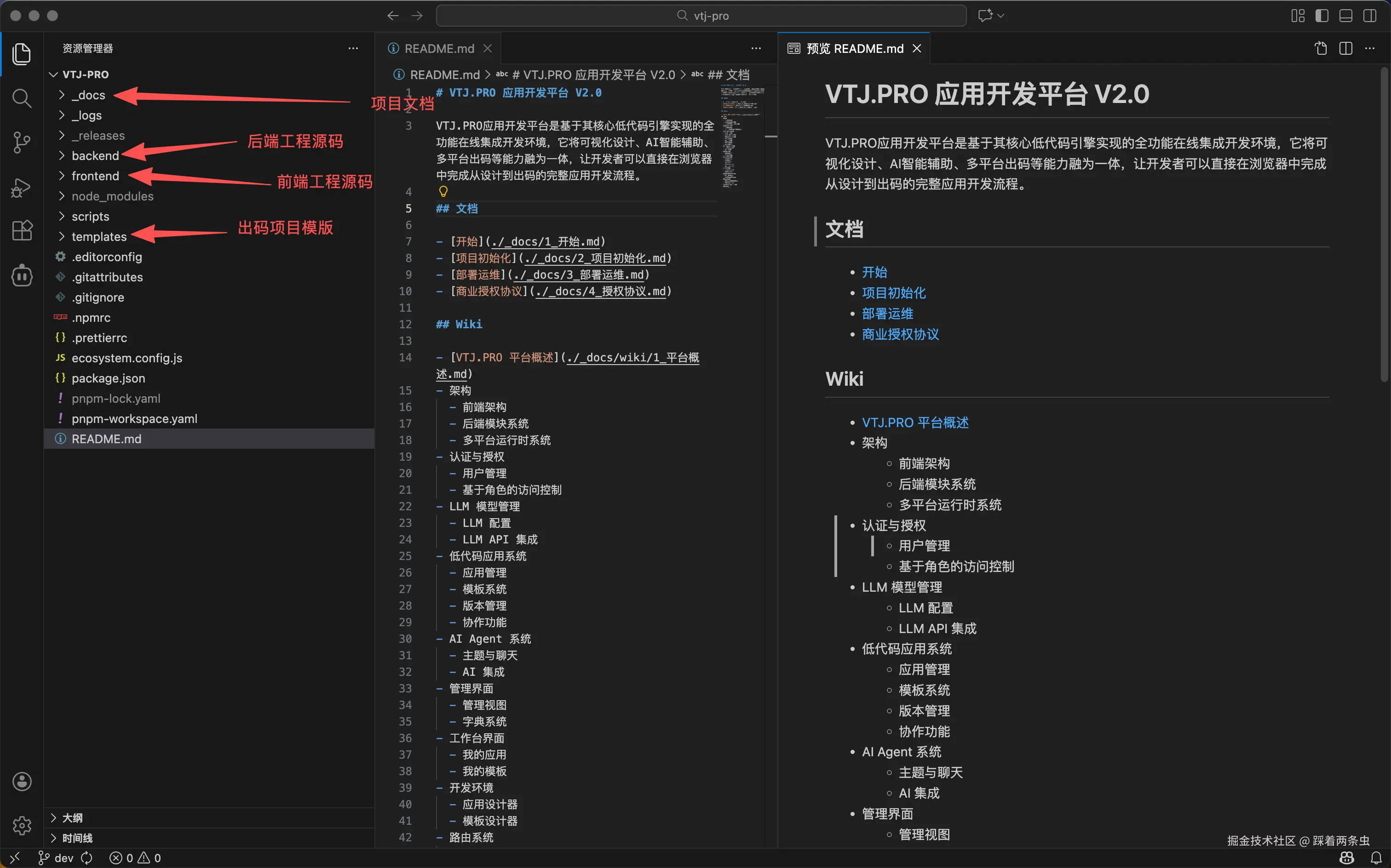

源码开源仓库：gitee.com/newgateway/...
