可视化编排 + AI Copilot + 私有知识库：Sim如何打造下一代AI智能体开发平台？

simstudioai/sim：一个用于快速构建和部署AI智能体工作流的平台

1. 整体介绍

概要说明

项目地址 ：https://github.com/simstudioai/sim
项目简介：Sim 是一个基于有向无环图（DAG）的、声明式的低代码/无代码 AI 智能体工作流编排与执行引擎。它并非一个简单的"可视化工具"，其核心是一个高性能、支持复杂流程控制（如循环、并行、暂停恢复）的运行时系统。代码展示了其核心执行引擎、DAG 构建器和智能体（Agent）处理器。

面临问题、场景与人群：

• 问题 ：
  1. 编排复杂性：构建多步骤、具备条件判断、循环、并行及人工介入的 AI 应用逻辑复杂，传统代码编写工作量大，易出错。
  2. 状态管理困难：AI 工作流执行时间长、可能中断（如等待人工审批），需要可靠的持久化与恢复机制。
  3. 工具集成繁琐：需要将多种工具（API、函数、MCP 协议工具、自定义代码）统一封装，供 AI 智能体安全、便捷地调用。
  4. 开发效率瓶颈：从原型到生产部署周期长，需要兼顾可视化设计和底层执行性能。
• 目标人群：AI 应用开发者、产品经理、业务分析师，以及需要在业务流程中集成 AI 能力的企业团队。
• 核心场景：自动化客服、内容生成流水线、数据分析与报告、复杂的决策支持系统等需要串联多个 AI 步骤和人工审核的流程。

解决方法与演进：

• 传统方式：开发人员使用脚本（如 Python）硬编码流程逻辑，耦合度高，状态管理需自行实现，可视化与执行引擎分离。
• Sim 新方式 ：
  • 声明式建模：将工作流抽象为 DAG，节点（Block）声明其功能，边（Edge）声明依赖关系。执行引擎负责解析 DAG 并调度。
  • 可视化即代码 ：画布操作直接生成可序列化的 DAG 描述（SerializedWorkflow），设计与执行使用同一套数据模型。
  • 内置复杂控制流 ：通过 LoopConstructor, ParallelConstructor 等将高级语义（循环、并行）编译为底层 DAG 结构。
  • 执行快照与恢复 ：ExecutionEngine 支持将运行时状态（如 pendingBlocks, remainingEdges）序列化，实现"暂停/恢复"。

商业价值预估：

• 代码成本估算：构建一个具备类似 DAG 执行引擎、状态恢复、多工具集成能力的系统，需要一个 5-8 人的资深前端与后端团队约 9-12 个月，粗略人力成本在数百万人民币级别。
• 覆盖问题空间效益 ：Sim 通过提供标准化平台，将上述成本分摊给大量用户。它解决了 AI 应用开发中的 "编排"、"集成"、"部署" 三大核心痛点，覆盖了从原型验证到生产部署的全链路。其商业价值在于显著降低企业引入 AI 自动化的技术门槛和时间成本，潜在市场涵盖金融、教育、电商、客服等多个行业。其开源+托管模式，有助于快速建立生态，获取早期用户与场景反馈。

2. 详细功能拆解（产品+技术视角）

1. 可视化 DAG 编辑器（产品层）

   • 产品视角：用户通过拖拽 Block、连线来设计工作流，直观表达"先做什么，后做什么，在什么条件下分支"。
   • 技术支撑 ：前端组件生成 SerializedWorkflow 数据。核心是后端的 DAGBuilder.build() 方法，它将用户友好的序列化数据，编译（Construction）为内部可执行的 DAG 图结构，处理了循环展开、并行路径识别等复杂转换。

2. 高性能 DAG 执行引擎（技术层）

   • 产品视角：用户点击"运行"，工作流自动执行，支持实时日志、中途暂停。
   • 技术支撑 ：ExecutionEngine 类是核心。它管理一个就绪队列（readyQueue）和正在执行的 Promise 集合（executing）。其 run() 方法循环检查"是否有工作"（hasWork()），从队列中取出就绪节点，通过 NodeExecutionOrchestrator 异步执行，并根据边条件（EdgeManager）将下游节点加入队列，实现并行推进。

3. 状态持久化与恢复（技术层）

   • 产品视角：工作流可以暂停（如等待人工审批），之后从断点继续执行，状态不丢失。
   • 技术支撑 ：这是关键技术。ExecutionEngine 在 initializeQueue() 时检查是否有来自快照的 pendingBlocks 或 remainingEdges，并据此恢复队列和节点依赖状态。AgentBlockHandler 中的 _pauseMetadata 和 buildPausedResult() 方法共同实现了暂停点的创建与快照生成。

4. 多工具集成与智能体调度（技术层）

   • 产品视角：在 Agent Block 中可配置 LLM 模型、提示词，并勾选各种工具（数据库查询、API、自定义函数）供其调用。
   • 技术支撑 ：AgentBlockHandler 是复杂度最高的处理器之一。它负责：
     a. 工具格式化 ：将配置的工具（ToolInput）统一格式化为 LLM 可识别的工具调用模式（formatTools）。
     b. MCP 工具处理 ：支持 Model Context Protocol 工具，包含缓存 Schema、服务发现、批量处理等优化（processMcpToolsBatched）。
     c. 上下文构建 ：整合系统提示、用户输入、记忆（Memory）服务，构建完整的对话历史（buildMessages）。
     d. 供应商抽象 ：将请求统一发送给 executeProviderRequest，屏蔽不同 AI 供应商（OpenAI, Anthropic, 本地 Ollama 等）的 API 差异。

3. 技术难点挖掘

1. 动态 DAG 的构建与执行：如何将用户定义的循环、并行等高级结构，正确无误地编译为静态 DAG，并确保执行时的语义正确性（如循环的迭代、并发的扇入扇出）。
2. 有状态工作流的暂停与精确恢复：如何在任意节点（特别是并行分支中）暂停，并序列化所有中间状态（变量、未完成的边、待执行节点队列），保证恢复后执行结果的一致性。
3. 工具调用的安全性与性能：如何安全地执行用户自定义代码（Function Block）、动态发现和调用外部工具（MCP），同时管理连接、超时和错误，并避免对 LLM 请求造成性能瓶颈。
4. 混合执行模式的支持：需要同时支持非流式响应、流式响应（Streaming），并在浏览器和服务器两种环境下都能稳定工作，对网络通信和错误处理要求高。

4. 详细设计图

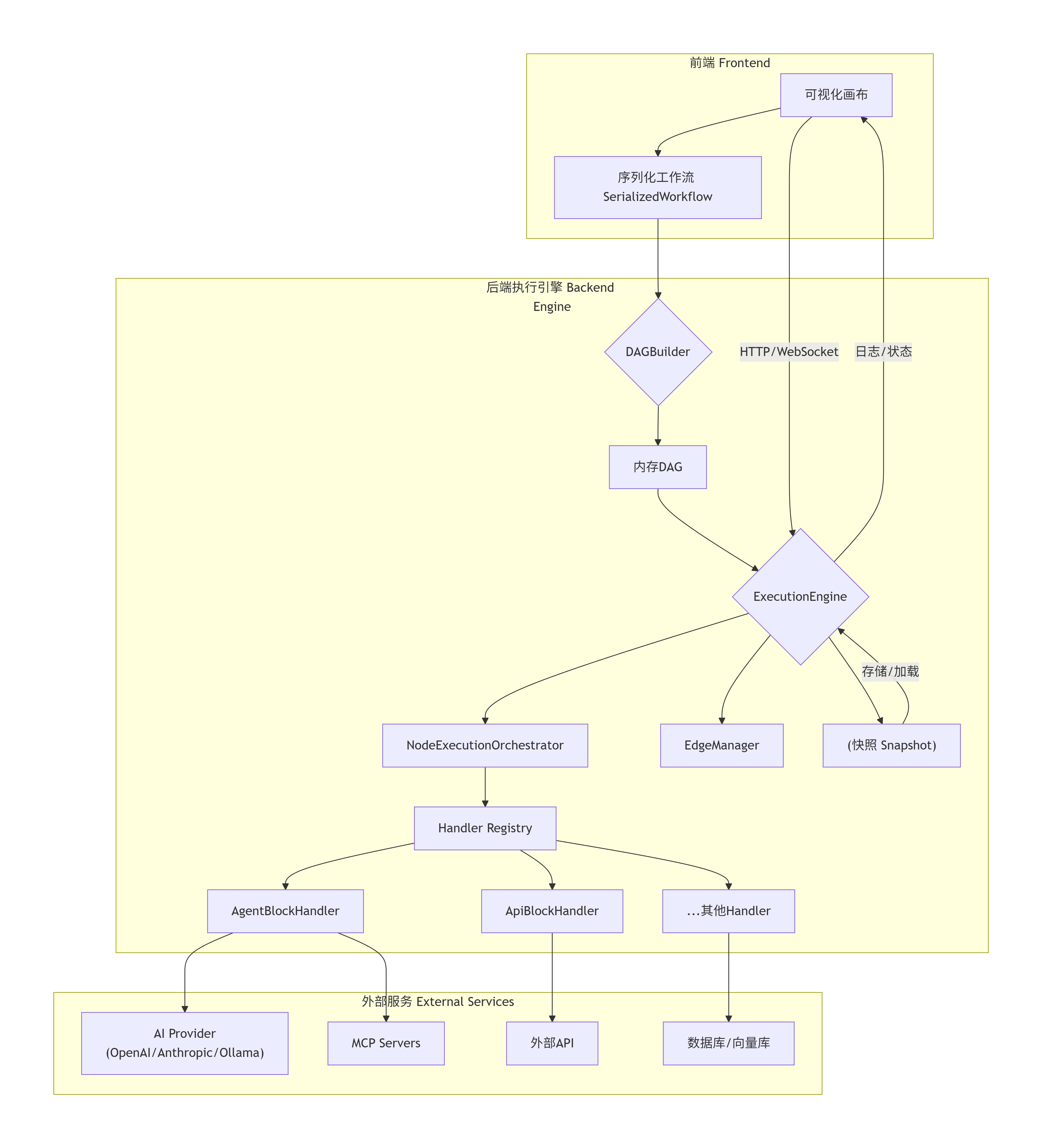

4.1 核心架构图 (Component Diagram)

4.2 核心链路序列图：工作流执行 (Sequence Diagram)

AI Provider AgentBlockHandler NodeOrchestrator DAG ExecutionEngine 用户 AI Provider AgentBlockHandler NodeOrchestrator DAG ExecutionEngine 用户 alt [需要调用工具] loop [处理就绪队列] run(workflowId) initializeQueue() get ready nodes [node1] executeNode(node) execute(ctx, block, inputs) formatTools(), buildMessages() 携带工具的LLM请求 响应(可能含工具调用) executeFunction(toolCall) 工具执行结果 发送工具结果 最终响应 BlockOutput handleNodeCompletion(output) edgeManager.processOutgoingEdges() 获取新的就绪节点 [node2, node3...] ExecutionResult

4.3 核心类图 (Class Diagram)

构建
持有
持有
委托执行
路由到
DAGBuilder
-pathConstructor
-loopConstructor
-nodeConstructor
-edgeConstructor
+build(SerializedWorkflow, triggerBlockId) : DAG
DAG
+nodes: Map<string, DAGNode>
+loopConfigs: Map<string, SerializedLoop>
DAGNode
+id: string
+block: SerializedBlock
+incomingEdges: Set<string>
+outgoingEdges: Map<string, DAGEdge>
+metadata: NodeMetadata
ExecutionEngine
-readyQueue: string[]
-executing: Set<Promise>
-context: ExecutionContext
-dag: DAG
+run(triggerBlockId) : Promise<ExecutionResult>
-processQueue()
-executeNodeAsync(nodeId)
-handleNodeCompletion()
-buildPausedResult()
ExecutionContext
+executedBlocks: Set<string>
+blockLogs: any[]
+metadata: ExecutionMetadata
+workflowVariables: Map
+pendingDynamicNodes: string[]
NodeExecutionOrchestrator
+executeNode(ctx, nodeId) : Promise<NodeResult>
AgentBlockHandler
+canHandle(block) : boolean
+execute(ctx, block, inputs) : Promise<BlockOutput>
-formatTools(tools)
-buildMessages(inputs)
-executeProviderRequest()

5. 核心函数解析

5.1 DAGBuilder.build() - DAG 编译核心

这是将用户定义的静态工作流编译成可执行 DAG 的核心过程，体现了"构造"而非"解释"的设计思想。

// apps/sim/executor/dag/builder.ts - 简化伪代码
export class DAGBuilder {
  build(workflow: SerializedWorkflow, triggerBlockId?: string, savedIncomingEdges?: Record<string, string[]>): DAG {
    const dag: DAG = { nodes: new Map(), loopConfigs: new Map(), parallelConfigs: new Map() };

    // 阶段1：初始化配置
    this.initializeConfigs(workflow, dag); // 提取循环、并行配置

    // 阶段2：路径分析
    const reachableBlocks = this.pathConstructor.execute(workflow, triggerBlockId);
    // 关键：基于触发点或起点，计算工作流中实际可达的所有区块，实现"按需执行"。

    // 阶段3：循环结构展开
    this.loopConstructor.execute(dag, reachableBlocks);
    // 关键：将逻辑上的循环节点，在DAG中展开为实际的节点和边结构，为执行引擎创造明确的路径。

    // 阶段4：节点实例化与元数据标记
    const { blocksInLoops, blocksInParallels, pauseTriggerMapping } = this.nodeConstructor.execute(workflow, dag, reachableBlocks);
    // 关键：为每个SerializedBlock创建对应的DAGNode，并标记其元数据（如是否在循环内、是否为恢复触发点等）。

    // 阶段5：边构建
    this.edgeConstructor.execute(workflow, dag, blocksInParallels, blocksInLoops, reachableBlocks, pauseTriggerMapping);
    // 关键：根据区块间的连接关系，创建DAGEdge，并可能根据循环/并行上下文调整边的源和目标。

    // 阶段6：状态恢复（如从快照恢复）
    if (savedIncomingEdges) {
      for (const [nodeId, incomingEdgeArray] of Object.entries(savedIncomingEdges)) {
        const node = dag.nodes.get(nodeId);
        if (node) {
          node.incomingEdges = new Set(incomingEdgeArray); // 恢复节点的依赖边状态
        }
      }
    }
    return dag;
  }
}

技术要点 ：这是一个多阶段的编译器前端。pathConstructor 确保 DAG 只包含必要节点；loopConstructor 和 edgeConstructor 协同工作，将高级控制流语义"降低"为基本 DAG 结构；最后对 savedIncomingEdges 的处理，是支持状态恢复的关键，它直接修改了 DAG 节点的运行时依赖状态。

5.2 ExecutionEngine.run() - 执行调度核心

这是运行时的心脏，一个基于队列的异步调度器，负责驱动整个 DAG 的执行。

// apps/sim/executor/execution/engine.ts - 简化伪代码
export class ExecutionEngine {
  async run(triggerBlockId?: string): Promise<ExecutionResult> {
    const startTime = Date.now();
    try {
      // 1. 队列初始化：可能从快照恢复，或从触发点/起点开始
      this.initializeQueue(triggerBlockId);

      // 2. 主调度循环：只要有待处理工作就继续
      while (this.hasWork()) { // 检查 readyQueue 或 executing
        await this.processQueue(); // 处理就绪节点，并等待任意一个执行完成
      }
      // 3. 收尾：等待所有异步执行彻底结束
      await this.waitForAllExecutions();

      // 4. 构建成功结果
      return { success: true, output: this.finalOutput, ... };
    } catch (error) {
      // 5. 错误处理：包装错误信息，保留执行上下文
      const executionResult: ExecutionResult = { success: false, ... };
      if (error && typeof error === 'object') {
        (error as any).executionResult = executionResult; // 将结果附加到原始错误上，便于调试
      }
      throw error; // 重新抛出，由上层捕获
    }
  }

  private async processQueue(): Promise<void> {
    // 批量执行所有当前就绪的节点（实现隐式并行）
    while (this.readyQueue.length > 0) {
      const nodeId = this.dequeue();
      const promise = this.executeNodeAsync(nodeId); // 异步执行，不等待
      this.trackExecution(promise); // 加入执行跟踪集合
    }
    // 关键：等待至少一个正在执行的任务完成，以释放资源并可能产生新的就绪节点
    if (this.executing.size > 0) {
      await this.waitForAnyExecution(); // 使用 Promise.race
    }
  }

  private async executeNodeAsync(nodeId: string): Promise<void> {
    const wasAlreadyExecuted = this.context.executedBlocks.has(nodeId);
    const result = await this.nodeOrchestrator.executeNode(this.context, nodeId);

    if (!wasAlreadyExecuted) {
      // 关键：节点完成后的回调，需要加锁（queueLock）确保状态更新原子性
      await this.withQueueLock(async () => {
        await this.handleNodeCompletion(nodeId, result.output, result.isFinalOutput);
      });
    }
  }

  private async handleNodeCompletion(nodeId: string, output: NormalizedBlockOutput, isFinalOutput: boolean): Promise<void> {
    const node = this.dag.nodes.get(nodeId);
    // 关键点1: 检查暂停
    if (output._pauseMetadata) {
      this.pausedBlocks.set(pauseMetadata.contextId, output._pauseMetadata);
      this.context.metadata.status = 'paused';
      return; // 不再处理下游，工作流进入暂停状态
    }
    // 关键点2: 处理节点输出（如变量赋值）
    await this.nodeOrchestrator.handleNodeCompletion(this.context, nodeId, output);
    // 关键点3: 边处理，激活下游
    const readyNodes = this.edgeManager.processOutgoingEdges(node, output, false);
    this.addMultipleToQueue(readyNodes); // 下游节点进入就绪队列
    // 关键点4: 处理动态节点（如并行展开新增的节点）
    if (this.context.pendingDynamicNodes?.length > 0) {
      this.addMultipleToQueue(this.context.pendingDynamicNodes);
      this.context.pendingDynamicNodes = [];
    }
  }
}

技术要点：

• 队列驱动 ：核心模型是持续消耗 readyQueue，并通过 edgeManager 的生产者-消费者模型。
• 并发控制 ：通过 executing Set 和 Promise.race/Promise.all 管理并发度，实现自然的并行执行。
• 原子性更新 ：withQueueLock 确保在处理节点完成、更新边状态、向队列添加新节点这一系列操作时，不会产生竞态条件。
• 暂停机制 ：在 handleNodeCompletion 中优先检查 _pauseMetadata，一旦发现即停止推进，并构建暂停结果。这是一种"协作式"的中断。

5.3 AgentBlockHandler 中的工具格式化

展示了 Sim 如何将多样化的工具抽象为 LLM 可用的统一接口，这是其扩展性的关键。

// apps/sim/executor/handlers/agent/agent-handler.ts - 节选
private async formatTools(ctx: ExecutionContext, inputTools: ToolInput[]): Promise<any[]> {
    // ... 过滤 usageControl 等 ...
    const mcpTools: ToolInput[] = [];
    const otherTools: ToolInput[] = [];

    // 1. 分类工具
    for (const tool of filtered) {
      if (tool.type === 'mcp') { mcpTools.push(tool); }
      else { otherTools.push(tool); }
    }
    // 2. 并行处理非MCP工具（自定义工具、内置工具转换）
    const otherResults = await Promise.all(otherTools.map(async (tool) => {
      if (tool.type === 'custom-tool') {
        return await this.createCustomTool(ctx, tool); // 创建可执行函数
      }
      return this.transformBlockTool(ctx, tool); // 转换内置工具（如API块）
    }));
    // 3. 批量处理MCP工具（性能优化）
    const mcpResults = await this.processMcpToolsBatched(ctx, mcpTools);
    // 4. 合并并返回
    return [...otherResults, ...mcpResults].filter(tool => tool != null);
}

private async createCustomTool(ctx: ExecutionContext, tool: ToolInput): Promise<any> {
    // ... 获取schema和code ...
    const toolId = `${AGENT.CUSTOM_TOOL_PREFIX}${title}`;
    return {
      id: toolId,
      name: schema.function.name,
      description: schema.function.description || '',
      parameters: filteredSchema, // 过滤掉已由params提供的参数
      params: userProvidedParams, // 预设参数
      usageControl: tool.usageControl || 'auto',
      // 关键：定义执行函数，在LLM调用时被执行
      executeFunction: async (callParams: Record<string, any>) => {
        const mergedParams = mergeToolParameters(userProvidedParams, callParams);
        const result = await executeTool('function_execute', {
          code, // 用户定义的函数代码
          ...mergedParams,
          timeout: tool.timeout,
          envVars: ctx.environmentVariables || {},
          workflowVariables: ctx.workflowVariables || {},
        }, false, false, ctx);
        if (!result.success) { throw new Error(result.error); }
        return result.output;
      }
    };
}

技术要点：

• 统一包装 ：无论底层是代码片段、HTTP API 还是 MCP 协议，最终都包装成具有 executeFunction 方法的对象。
• 参数合并 ：支持在工具配置时提供预设参数（params），并与 LLM 调用时产生的参数（callParams）安全合并。
• 上下文注入 ：执行时自动注入工作流变量、环境变量等上下文（ctx），使工具能感知工作流状态。
• MCP 优化 ：processMcpToolsBatched 体现了对性能的考虑，通过按服务器分组发现工具，减少连接开销。

总结

Sim 项目的技术核心在于一个精心设计的 DAG 编译与执行引擎。它成功地将可视化编程的易用性与底层执行引擎的严谨性（状态管理、并发控制、错误处理）结合起来。其架构清晰，通过构造器模式编译工作流，通过队列和 Promise 管理异步执行，通过统一的处理器接口集成多样化功能。代码中体现的"快照恢复"、"工具抽象"和"混合执行模式支持"是应对实际生产环境复杂性的关键设计，使其超越了简单的原型工具范畴，具备了支撑企业级 AI 应用的能力。

同类方案中，相较于 LangChain 等代码库，Sim 提供了更低门槛的可视化界面和开箱即用的状态管理；相较于 n8n 等通用自动化工具，它在 AI 智能体、工具集成和提示工程方面做了更深度的原生集成。其主要的考量点可能在于应对超大规模、高并发工作流时的性能优化，以及更复杂嵌套控制流的场景支持。
