EE - 电容电感电路中电流的变化

接在直流电上面的电感、电容,电路中的电流是有暂态变化的。我们可以使用接入的电灯来表示电流的变化。

电阻串联的灯泡会立即发亮,发亮程度不变;

电容串联的灯泡会立即发亮,很快变为不亮;

电感串联的灯泡会由暗逐渐变亮,最后亮度达到稳定。

这是为什么呢?

亮度与电路中的电流变化有关。

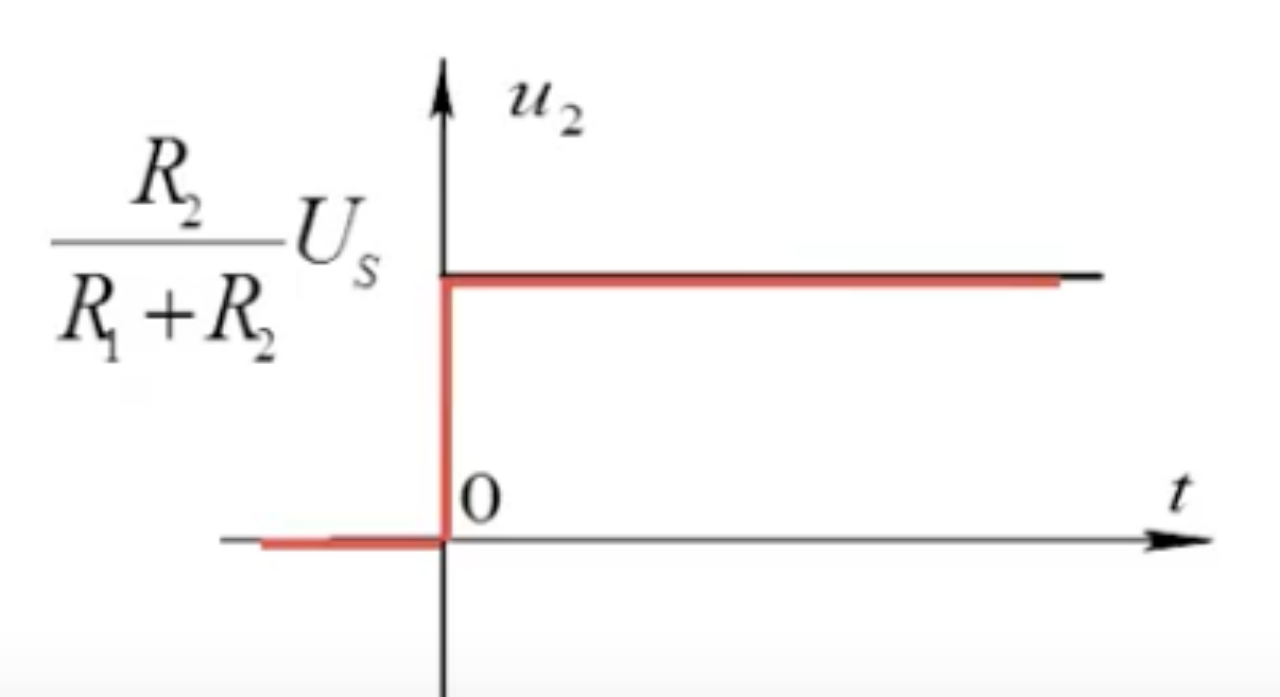

电阻电路中的电流 i = u /(R0+R) 是瞬间由0到 i 的。

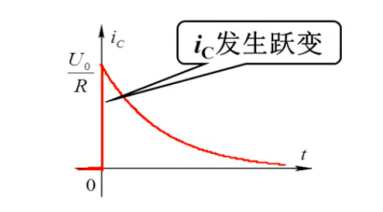

电容电路中,电容内的能量无法进行突变,因此,暂态过程是两端电压由0充电到u的过程,因此电流是i = C du/dt , 是由大变为0的,因此电容路上的电灯由亮变为不亮。

电感电路中,电感线圈在t0时,产生感应电压,阻碍线圈中电流的变化,最后感应电压逐渐变为0,电感相当于短路,因此电路电流相当于从0 缓慢变成i。

参考:

电容电感电路中电流的变化 - 左筱弦 - 博客园
