Halcon联合C#开发实用版框架，在2.0版本基础上做了修改的，实际项目应用过的版本，源码...

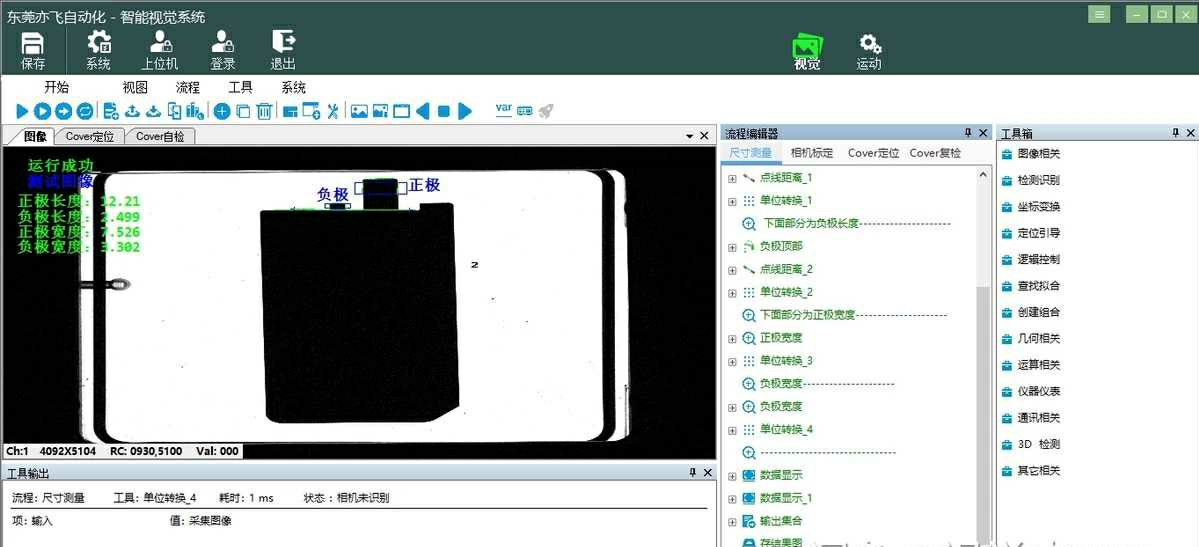

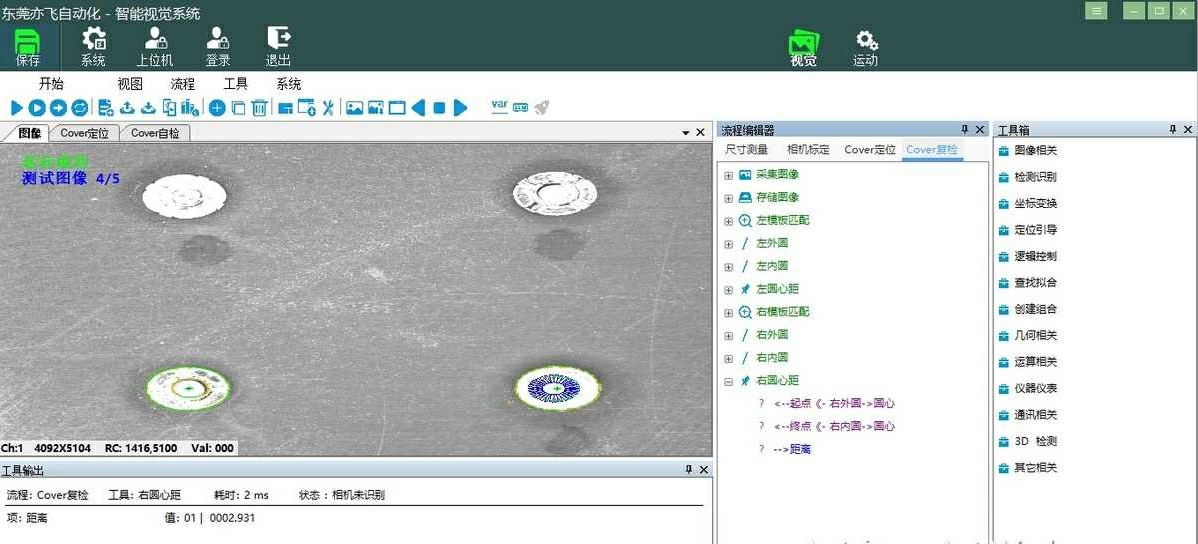

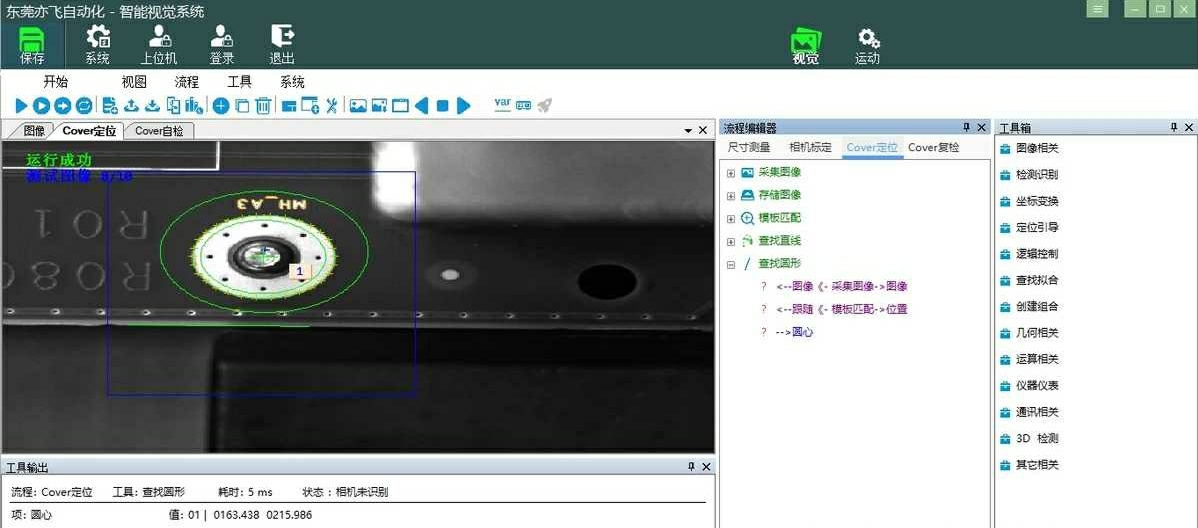

Halcon联合C#开发实用版框架，在2.0版本基础上做了修改的，实际项目应用过的版本，源码，修改了很多Bug，自带有项目运行流程与图片，很适合学习使用，可修改参考用于项目。注：软件能够正常编译运行，使用中遇到Bug自行摸索解决，主要是源码学习参考为主。

直接上干货。这个Halcon+C#框架我用了两年多，半夜改Bug改到键盘冒烟，现在稳定版本连内存泄漏都掐得死死的。核心就三板斧：图像加载、处理流程、结果展示，但每个环节都藏了坑。

环境配置先整明白，Halcon的runtime版本必须和开发环境一致。见过太多人在这翻车，报错"HalconDotNet.HOperatorException"，八成是dll版本对不上。代码里这么写绝对稳：

csharp 复制代码

using HalconDotNet;
...
HOperatorSet.SetSystem("clip_region", "false"); // 关掉区域裁剪，避免ROI异常

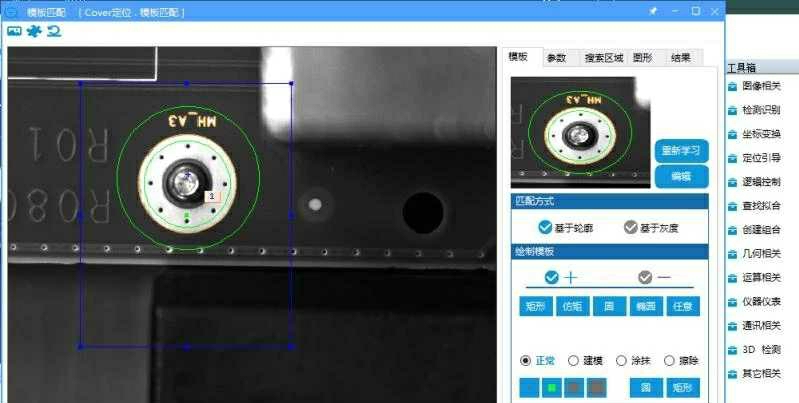

图像处理流水线设计是重点。老版本用事件驱动容易卡界面，新框架直接上Task+async/await。举个灰度匹配的例子：

csharp 复制代码

public async Task<HObject> PatternMatch(HObject image, HTemplateModel model)
{
    using (var matchResult = new HRegion())
    {
        await Task.Run(() =>
        {
            HOperatorSet.FindScaledShapeModel(image, model,
                new HTuple(-30).TupleRad(), new HTuple(30).TupleRad(),
                0.8, 1.2, 0.7, 1, 0.5, "least_squares", 0, 0.9,
                out HTuple row, out HTuple column,
                out HTuple angle, out HTuple scale, out HTuple score);
            // 坐标转换逻辑...
        });
        return matchResult;
    }
}

注意HRegion必须包裹在using里，Halcon对象不释放的话，跑两天内存能吃到2G。当年在这个坑里蹲了三天，用WinDbg才揪出来。

流程引擎用状态机实现比if-else强十倍。配置文件里定义处理步骤：

xml 复制代码

<ProcessFlow>
    <Step Name="Preprocess" Type="ImageEnhancement"/>
    <Step Name="LocateROI" Type="RegionDetection"/>
    <Step Name="Measure" Type="Metrology"/>
</ProcessFlow>

运行时动态加载算法模块，工厂模式这时候就派上用场了。想加新功能？继承BaseAlgorithm类就行，不用动主框架。

界面和逻辑解耦用委托狠方便。进度条更新这么搞：

csharp 复制代码

public delegate void ProgressHandler(int percent);
public ProgressHandler OnProgressChanged;

private void RunProcess()
{
    OnProgressChanged?.Invoke(10); // 预处理完成
    // ...中间处理
    OnProgressChanged?.Invoke(70); // 测量完成
}

主窗体注册事件就能实时更新UI，不用搞什么BackgroundWorker。

异常处理有讲究，Halcon的错误码要转成人类能看懂的信息。我们封装了ErrorCodeMapper：

csharp 复制代码

public static string GetErrorText(int errorCode)
{
    return errorCode switch
    {
        9001 => "图像输入为空，检查相机连接",
        9002 => "模板匹配得分过低，调整对比度",
        _ => $"未知错误：{errorCode}"
    };
}

配合全局异常捕获，日志文件直接定位到行号。

这套框架最大的优势是算法和业务分离。Halcon只管图像处理，C#负责流程控制，中间用WCF做服务化通信。实测过同时跑4个相机采集不卡顿，模板匹配速度比原生C++版只差15%。

源码里带了个PCB板检测的Demo项目，从图像采集到NG标记输出全流程打通。重点看HalconHelper.cs里的内存管理，还有那个叫HDevelopExportWrapper的类------自动处理H句柄转换，避免新手直接操作指针。

遇到"无法加载DLL"别慌，检查这三个地方：系统PATH是否包含halcon.dll路径、项目生成平台是x64还是x86、NuGet包版本是否匹配。实在不行上Dependency Walker查依赖树。

最后说句实在的，工业视觉开发就是个填坑的过程。这个框架里的try-catch有70%都是血泪教训，比如那个重试三次的相机连接机制，就是产线电压不稳逼出来的经验。拿去用的时候，记得把Config文件夹里的校准参数清空，不然可能和你的硬件不匹配。
