前阵子朋友找我帮他设计一个无线遥控装置，需求是遥控器用两个按钮在2-3米范围内遥控电机进行前后转动。因为要做成产品量产，所以在实现功能之外，还要控制成本。正好赶上STC与嘉立创举办的这次单片机创意设计大赛，于是我决定使用STC的MCU来完成这个项目。我设计了两个版本，一个版本是STC8H8K64U版本，主打性能，一个是STC8G1K08A版本，主打性价比。这也正好体现出STC产品线丰富的优势，给用户丰富的选择空间。考虑成本问题，放弃蓝牙、WiFi这两个方案，最后我选择了433Mhz的无线通信方案。这是第一次接触433通信方式，先在立创商城查找了433相关的芯片，最终决定使用WF480RA 和 WF4455TD，在淘宝上看相关产品的介绍里，提到了EV1527解码，我大概搜索了一下，EV1527可以软件解码，不需要单独购买芯片。遥控器端使用纽扣电池，不需要升压降压稳压模块。这也多亏了STC芯片的宽工作电压特性，让我进一步节省了成本。电机控制正好用我上次做AbenFan的那个电机驱动芯片，可以输出正反转和刹车信号。方案选型定下来了，开始画电路图，提交审核，申请到了耗材券，下单打板，焊接... 一套熟悉的流程下来，到了写软件的环节。源代码已经上传到Github 完全开源。
https://github.com/rushairer/STCEV1527Transmitter 遥控器的固件源码
https://github.com/rushairer/STCEV1527Receiver 接收器的固件源码

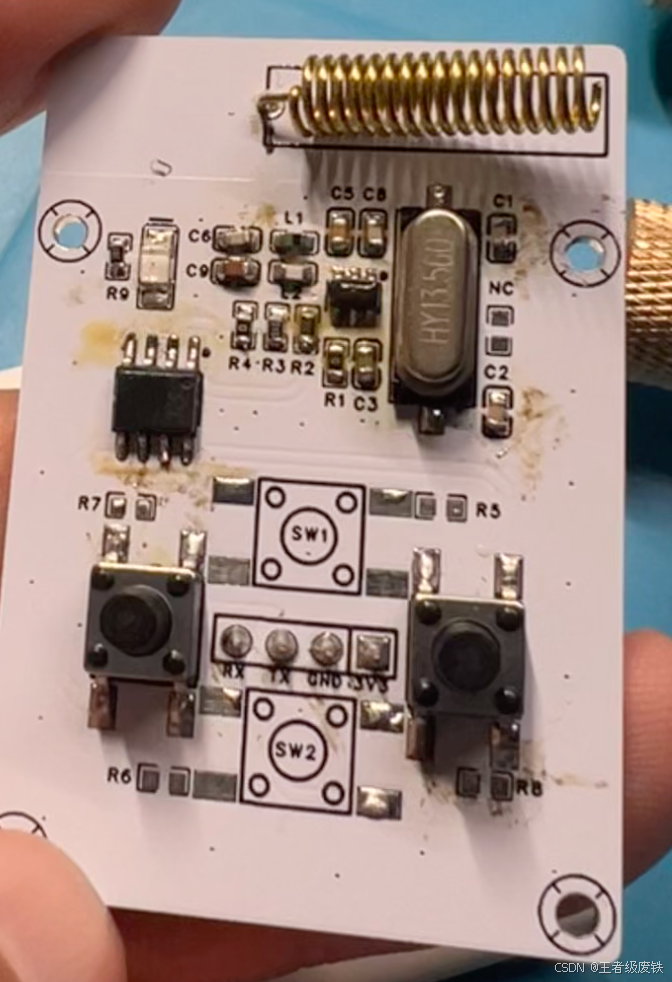

这是遥控器，预留四个按钮，目前只用了P3.0和P3.3。按钮旁边的上拉电阻不需要焊接，直接使用MCU内部上拉即可。

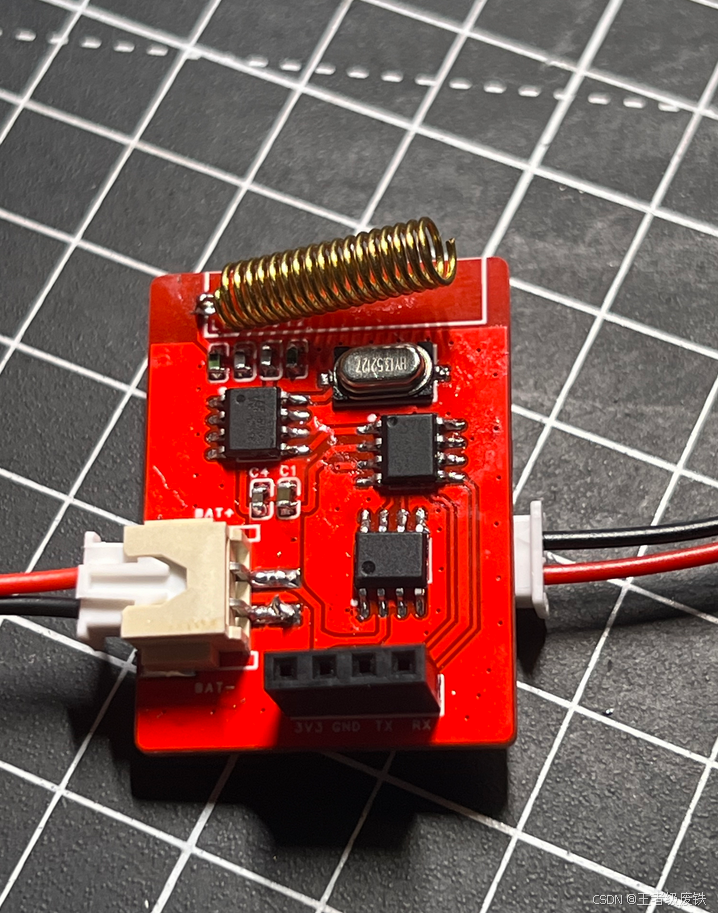

这是接收端，MotorA/B外接电机，BAT+/-外接电池，背面预留一个按钮，可以扩展功能：比如学习对码。

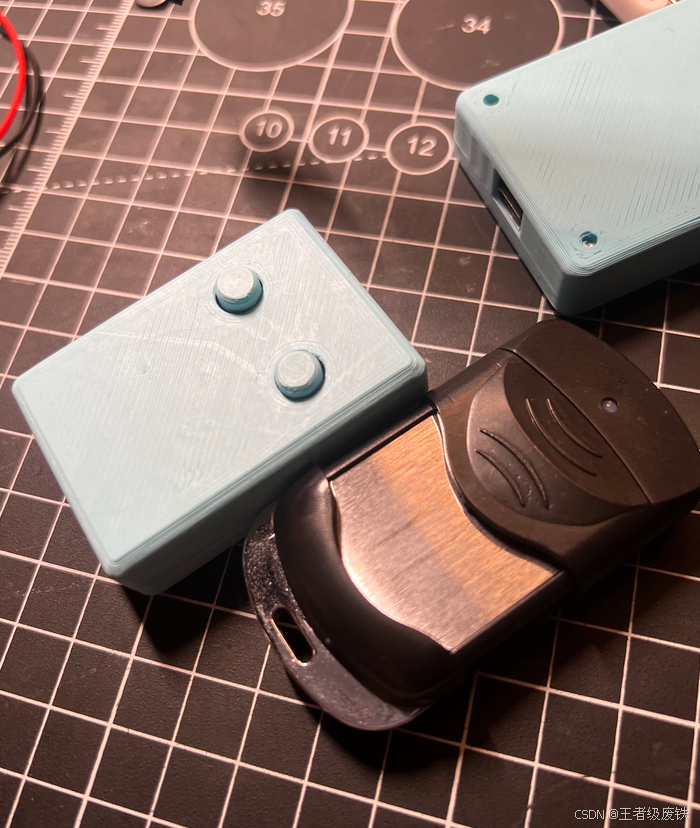

最后还给遥控器设计了外壳。
项目花絮：
之前对STC的了解也就是点个灯，真到了具体项目的时候，有点蒙。没办法，现学吧。找群里的大佬帮我搞了一份STC8G for SDCC的头文件，配置好基本环境后，用基本的GPIO，把遥控器发送信号，接收器接收信号，都调通了。
在写EV1527的软解码的时候，卡了我两天。在网上找了很多相关资料，先搞明白了EV1527协议是怎么个交互流程，然后搜了很多别人分享的代码，一个个的读代码。

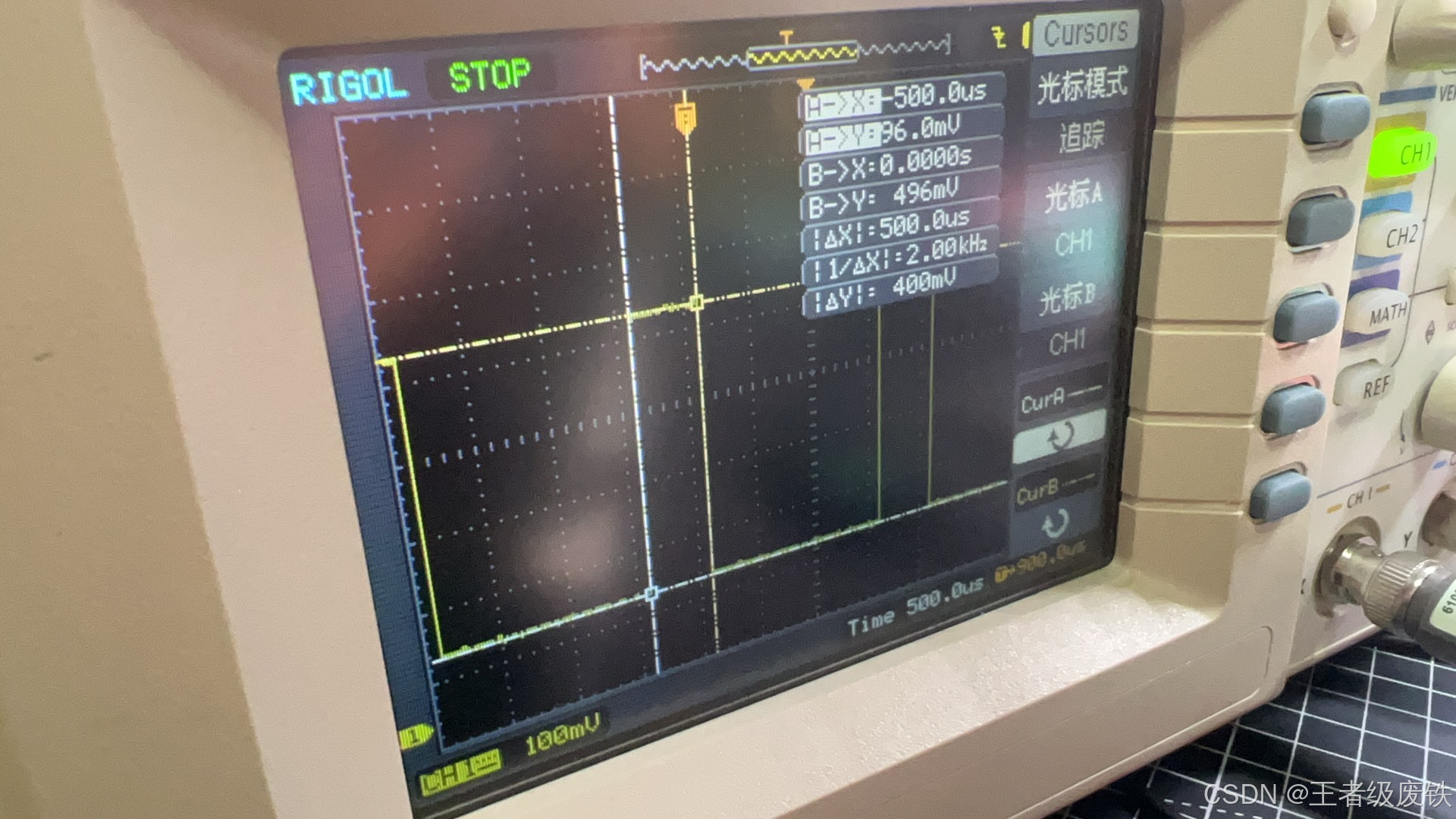

重新学习STC的中断机制，时间中断先得确定好晶振的频率，通过示波器，捕捉信号波形，验证我的代码对不对。明明遥控器发出的信号波形都OK，就是解析不出来，我都绝望的怀疑算法有问题了，突然在玩弄示波器的时候，想起来测量了一下两个波形之间的时间差，最后发现时间间隔并不是我预想的400us，而是500us，于是重新调整了delay的时间间隔，问题解决了！
