Vitis固化Zynq流程

文章目录

  • [1.SDK 程序固化](#1.SDK 程序固化)
    • [1.1 BOOT.BIN 产生的方法](#1.1 BOOT.BIN 产生的方法)
    • [1.2 SD 卡启动](#1.2 SD 卡启动)
    • [1.3 QSPI 的启动](#1.3 QSPI 的启动)
      • [1.3.1 直接JTAG模式的核心板烧录方法](#1.3.1 直接JTAG模式的核心板烧录方法)
      • [1.3.2 从QSPI启动](#1.3.2 从QSPI启动)
  • 参考文章

1.SDK 程序固化

使用SDK完成基本的固化方法甚至不需要掌握ZYNQ的启动原理。只需要正确产生BOOT.BIN文件,正确设置模式开关,掌握烧录流程即可,所以以下关键还是软件的操作流程。

1.1 BOOT.BIN 产生的方法

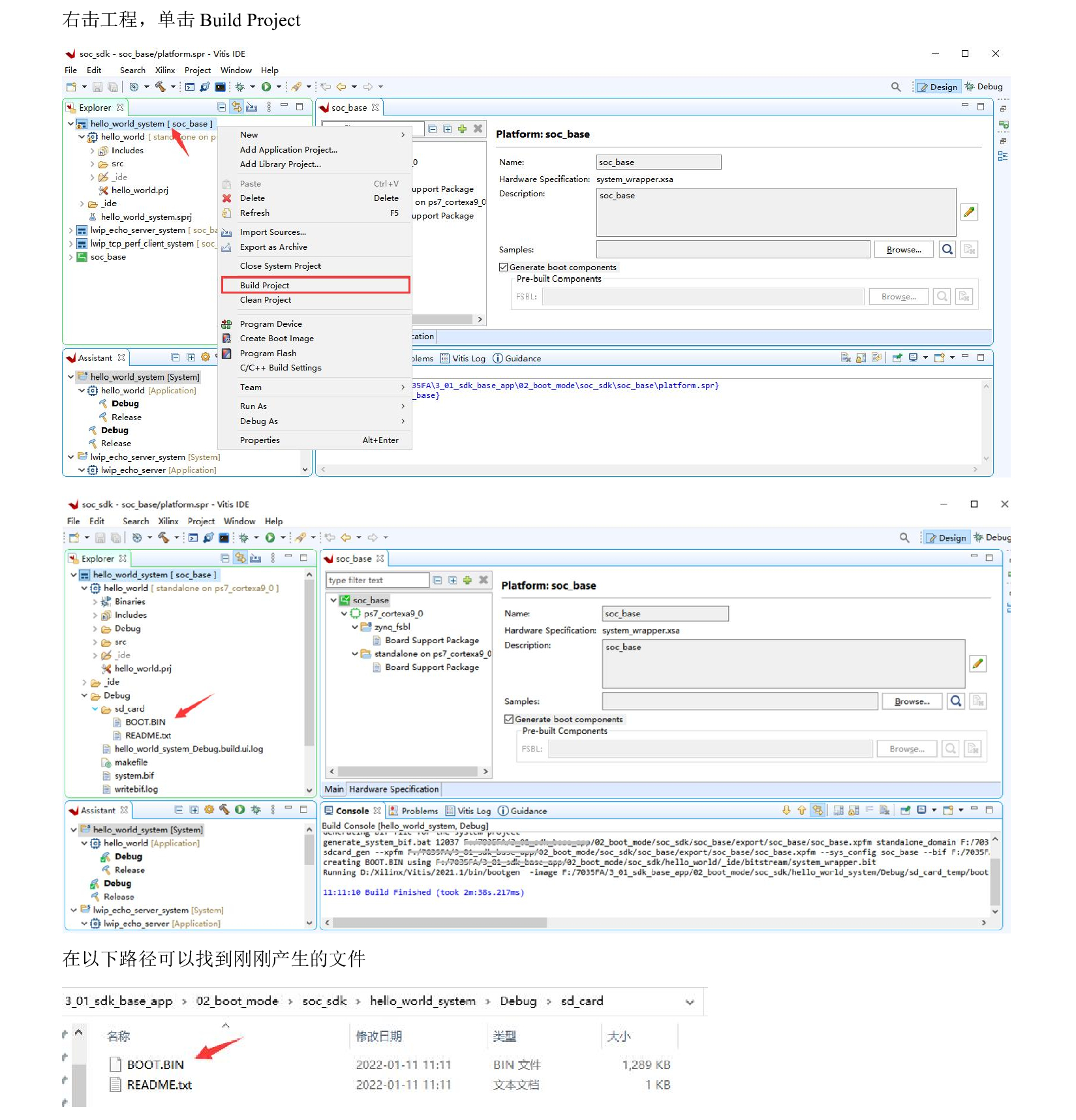

方法一

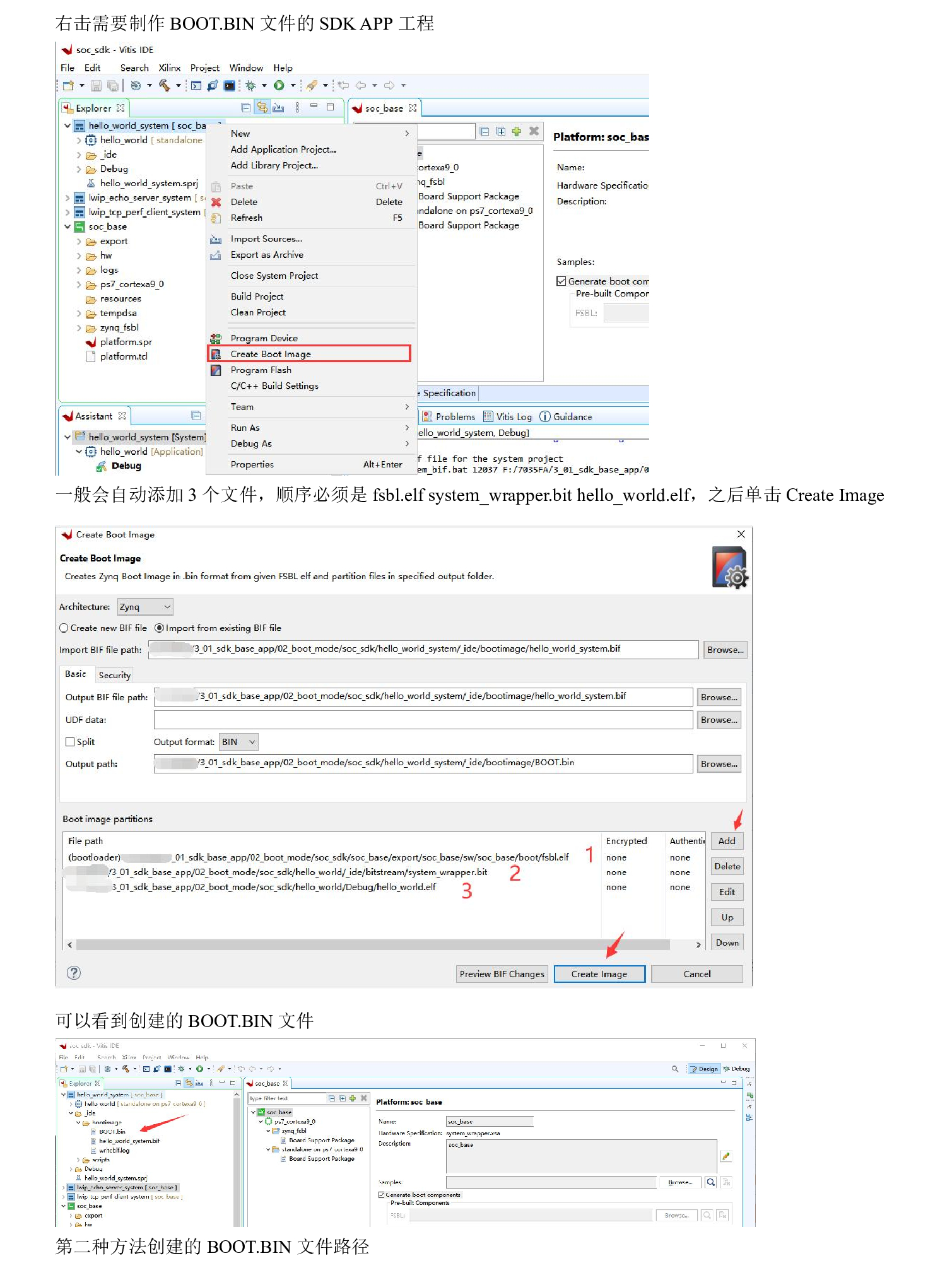

方法二

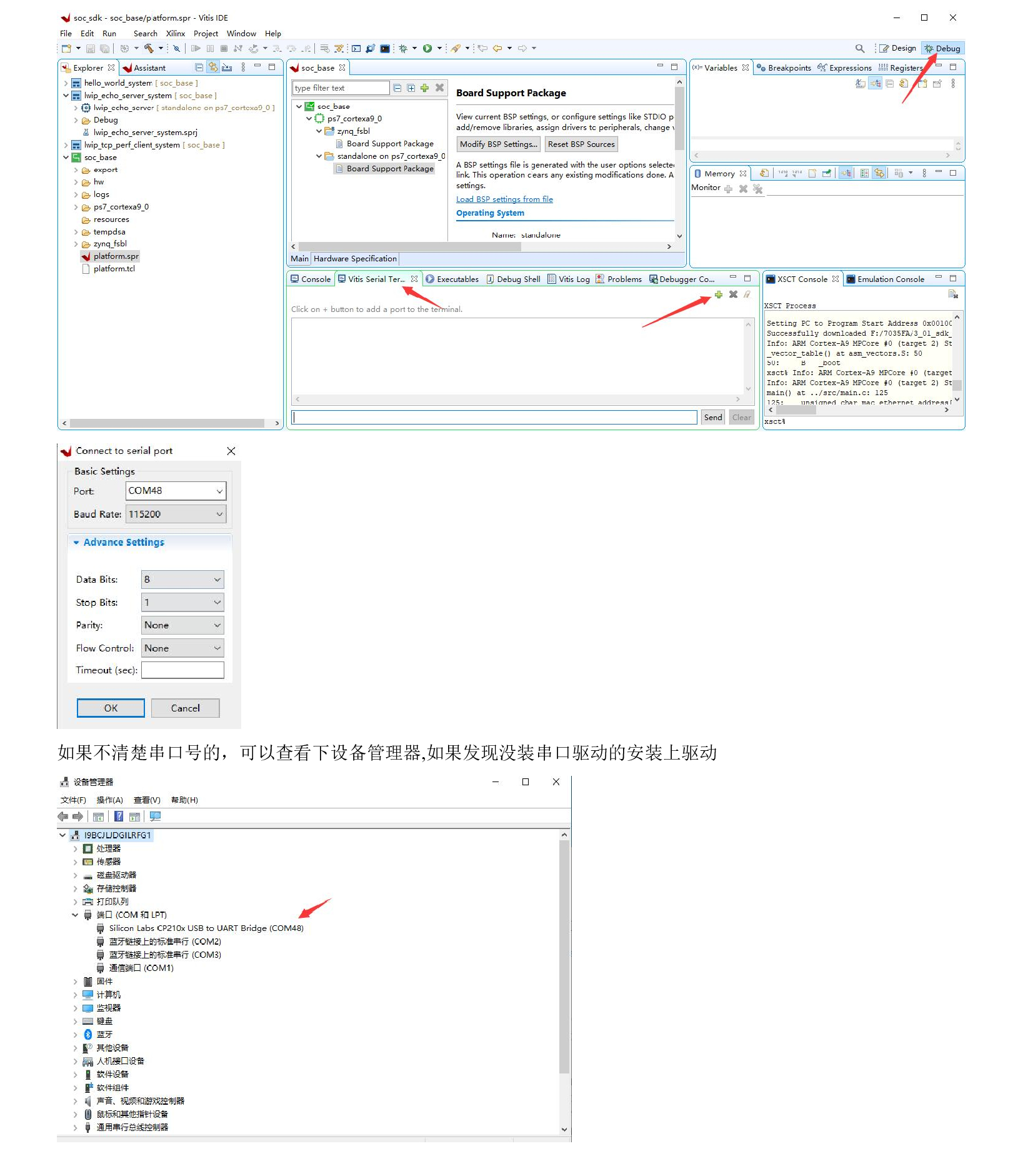

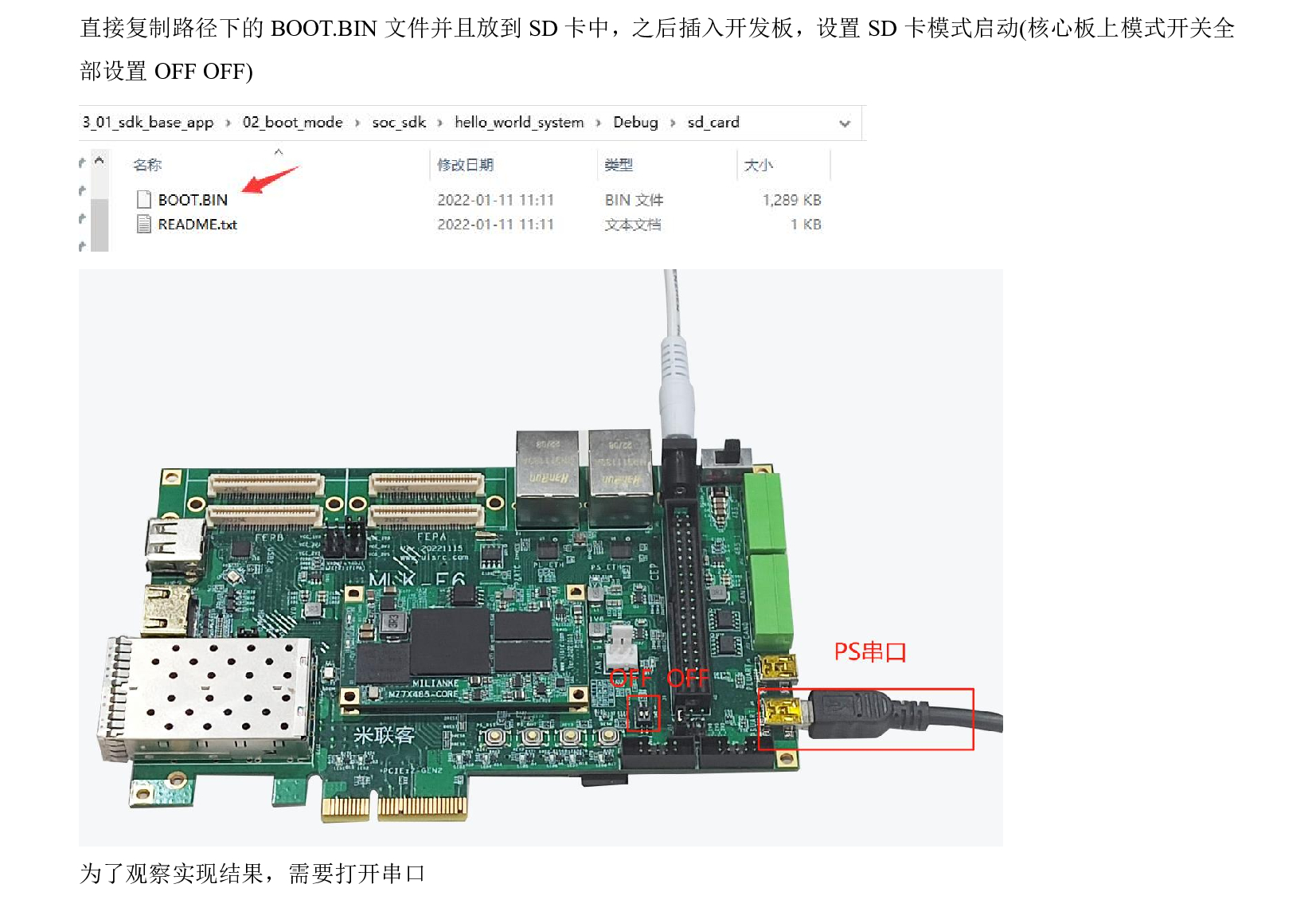

1.2 SD 卡启动



1.3 QSPI 的启动

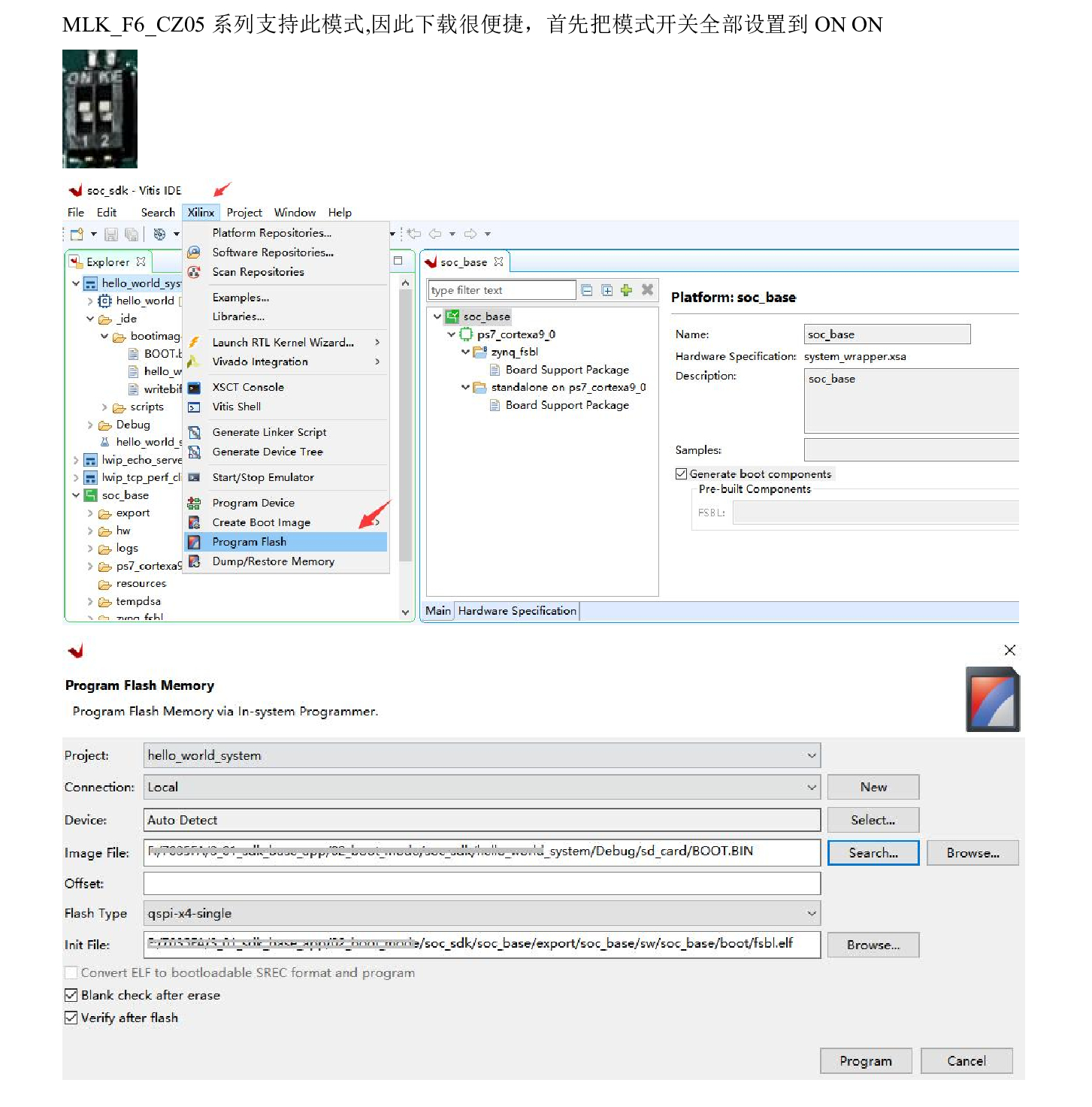

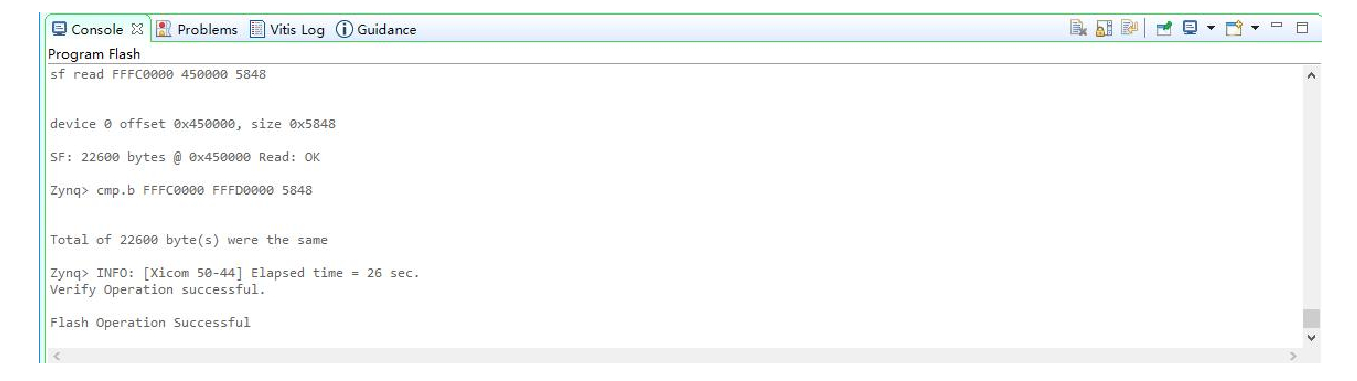

1.3.1 直接JTAG模式的核心板烧录方法

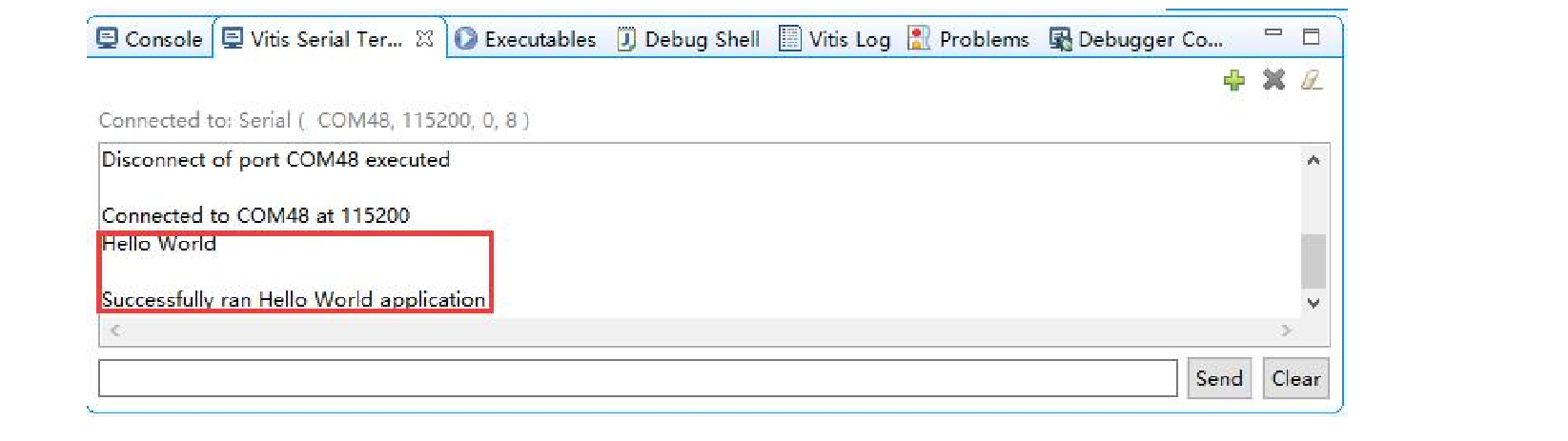

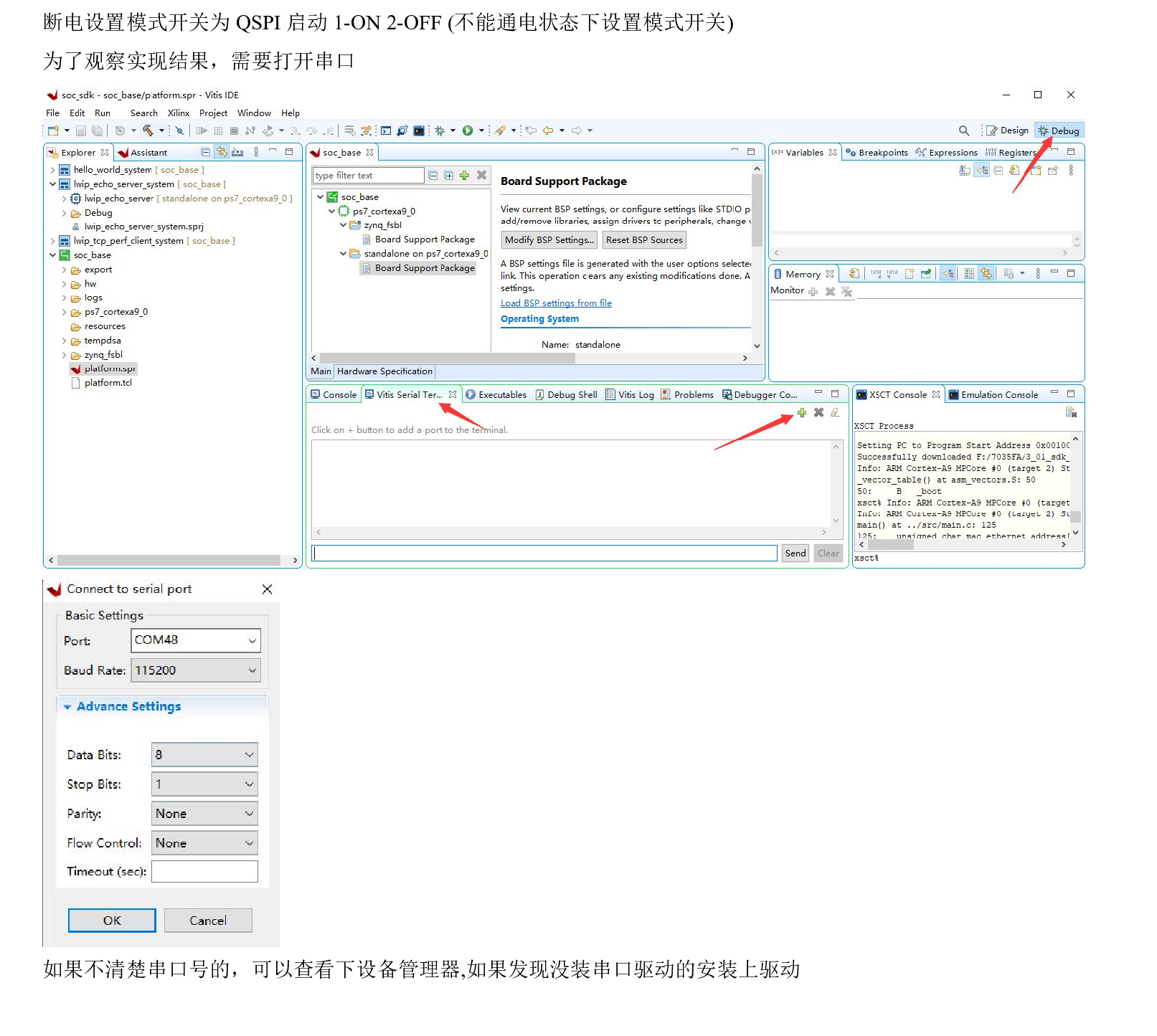

1.3.2 从QSPI启动


参考文章

《米联客2022版ZynqSocSDK入门篇》
