璞致 PZSDR P151Q 大规模多通道软件无线电平台
Zynq UltraScale+ ZU15EG + 四片 AD9361 | 8T8R 多通道 | 高线性高灵敏 | FDD/MIMO
一、产品概述
璞致 P151Q 是一款基于 Xilinx Zynq UltraScale+ ZU15EG MPSoC 和四片 ADI AD9361 射频收发器的大规模多通道软件无线电平台。该产品提供8 发 8 收（8T8R）独立射频通道，是璞致 PZSDR 系列中通道数最多的 AD9361 架构平台。
P151Q 采用 ZU15EG 高性能 MPSoC，集成四核 Cortex‑A53、双核 Cortex‑R5F、Mali‑400 GPU 和约 747K 系统逻辑单元、3528 个 DSP Slice，提供强大的多通道实时信号处理能力。四片 AD9361 通过共用参考时钟和同步电路实现 8 通道相位同步，支持 FDD 双工模式和大规模 MIMO 应用。产品配备专用上位机软件，支持 8 通道频谱同时显示、信号侦测和同步数据存储。
P151Q 适用于 Massive MIMO 研究、相控阵雷达、测向定位、多通道通信等需要大量射频通道的高端应用场景。
二、核心架构与芯片
P151Q 采用 Xilinx Zynq UltraScale+ ZU15EG MPSoC 作为主处理器。ZU15EG 是 Zynq UltraScale + 系列的中高端型号：
- 四核 ARM Cortex‑A53 应用处理器（最高 1.333GHz）
- 双核 ARM Cortex‑R5F 实时处理器（533MHz）
- Mali‑400 MP2 GPU
- UltraScale+ FPGA 逻辑：约 747K 系统逻辑单元、3528 个 DSP Slice、26.2Mb BRAM
强大的 FPGA 逻辑和 DSP 资源足以同时处理 8 通道的 DDC/DUC、FIR 滤波、FFT 频谱分析和数字波束成形等实时信号处理算法。

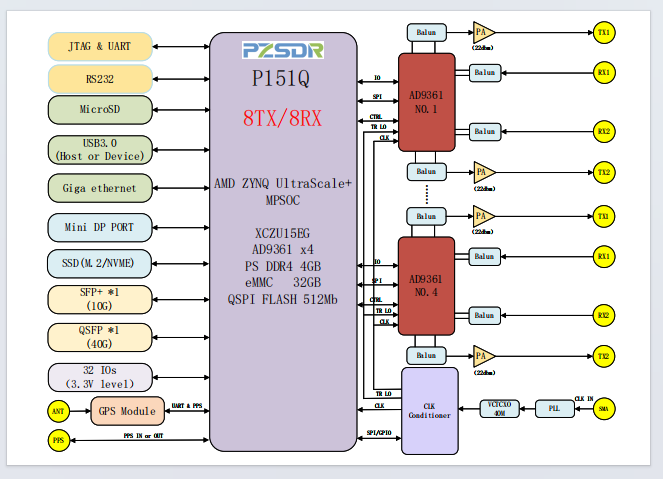

射频前端采用四片 ADI AD9361 高度集成射频收发器，每片提供 2 发 2 收通道，四片共实现 8 发 8 收（8T8R）多通道配置。四片 AD9361 通过板载高精度时钟分配电路共用参考时钟，并通过同步信号实现所有通道的相位同步，确保大规模 MIMO 和波束成形应用的性能。
P151Q 在 FPGA 逻辑中实现了四 AD9361 的数字接口控制、多通道数据分发、实时信号处理和高速数据回传等功能。产品配备专用上位机软件，支持 8 通道频谱同时显示、瀑布图、MIMO 信道测量、信号参数估计和多通道同步数据录制。板载大容量 DDR4 内存（PS 侧 + PL 侧），可同时缓冲 8 通道 IQ 数据流。
三、技术规格参数
表格
| 参数项 | 规格说明 |
|---|---|
| 主处理器 | Xilinx Zynq UltraScale+ ZU15EG MPSoC |
| 应用处理器 | 四核 ARM Cortex‑A53（最高 1.333GHz） |
| 实时处理器 | 双核 ARM Cortex‑R5F（533MHz） |
| GPU | ARM Mali‑400 MP2 |
| FPGA 逻辑 | 约 747K 系统逻辑单元、3528 DSP Slice、26.2Mb BRAM |
| 射频芯片 | 四片 ADI AD9361（共 8 发 8 收） |
| 频率范围 | 70MHz -- 6GHz |
| 信号带宽 | 200KHz -- 56MHz（每通道） |
| 通道配置 | 8 发 8 收（8T8R），全通道相位同步 |
| 通道隔离度 | 高线性高灵敏度设计，优化通道间隔离 |
| 工作模式 | 支持 FDD / MIMO |
| 内存 | 大容量 DDR4（PS 侧 4GB + PL 侧 4GB） |
| 存储 | eMMC + QSPI Flash + SD 卡 |
| 数据接口 | 千兆以太网 / USB / 高速扩展接口 / 10G SFP（可选） |
| 上位机软件 | 专用 8 通道 SDR 上位机 |
| 多板同步 | 支持多板级联构建更大规模阵列 |
| 操作系统 | Linux |
| 定制服务 | 支持硬件及软件定制 |
四、接口与板载资源

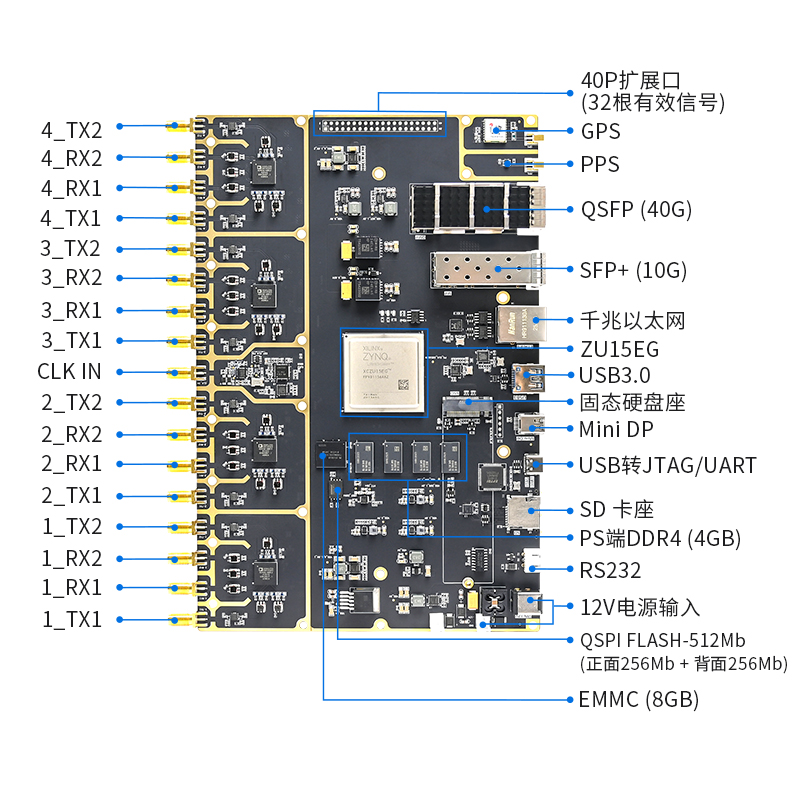

P151Q 配备丰富的接口资源。主要接口包括：千兆以太网接口（用于数据传输和上位机连接）、USB 3.0 接口（用于高速数据传输和外设连接）、16 个 SMA 射频连接器（8 个发射、8 个接收，对应四片 AD9361 的所有通道）、高速扩展接口（用于自定义外设和多板级联）、外部时钟输入 / 输出接口（用于多板同步和高精度时钟）、10G SFP 光口（可选，用于高速 IQ 数据回传）、SD 卡接口、UART 调试接口、复位按键和状态指示灯。
P151Q 通过以太网或 USB 与 PC 端上位机软件连接，上位机支持 8 通道频谱同时显示、瀑布图、MIMO 信道测量、信号参数估计和 8 通道同步数据录制。对于需要高速数据回传的应用，可通过 10G SFP 光口实现 8 通道 IQ 数据的实时传输。
产品支持多板级联，通过同步接口实现多块 P151Q 的时钟和触发同步，构建 16T16R 或更大规模的 MIMO / 相控阵系统。板载 8GB DDR4 内存（PS 侧 4GB+PL 侧 4GB），可同时缓冲 8 通道 IQ 数据流，支持多通道大点数 FFT 和波束成形处理。
五、产品核心卖点
- 8T8R 大规模多通道：四片 AD9361 实现 8 发 8 收，满足 Massive MIMO 和相控阵应用需求
- ZU15EG 高性能 SoC：747K 逻辑单元
- 3528 DSP，提供强大的 8 通道实时信号处理能力
- 全通道相位同步：四片 AD9361 共用高精度参考时钟，8 通道相位一致，确保波束成形性能
- 高线性高灵敏：优化射频设计和屏蔽布局，确保 8 通道同时工作时的线性度和灵敏度
- FDD/MIMO 支持：支持 FDD 双工模式和大规模 MIMO 应用
- 专用上位机软件：支持 8 通道频谱同时显示、MIMO 信道测量和同步数据录制
- 超宽频率覆盖：AD9361 支持 70MHz‑6GHz，覆盖绝大多数民用无线频段
- 大容量内存：8GB DDR4（PS+PL 各 4GB），可同时缓冲 8 通道 IQ 数据流
- 10G 高速回传：可选配 10G SFP 光口，实现 8 通道 IQ 数据实时回传
- 多板同步：支持多板级联构建 16T16R 或更大规模阵列系统
- 支持定制化：提供硬件和软件定制服务，加速产品化进程
六、典型应用场景
- Massive MIMO 5G 通信系统研究与原型验证
- 大规模相控阵雷达与数字波束成形验证
- 8 通道无线电测向与定位系统开发
- 大规模 MIMO 信道测量与建模
- 智能天线与自适应阵列研究
- 多通道频谱监测与信号情报分析
- 卫星通信多波束接收与发射系统
- 通信对抗与电子战大规模多通道系统
- 毫米波通信中频多通道前端
- 高校与科研机构大规模射频研究平台
