工程设计类学习(DAY5)：揭秘HALT试验：产品极限测试全解析

HALT（Highly Accelerated Life Test），全称为高加速寿命试验，是一种极具挑战性的试验方法，更代表了一种先进的可靠性设计思想。与传统的环境模拟试验不同，HALT采用的环境应力远比常规的加速试验更为严酷。它主要应用于产品的研发阶段，通过施加远超规格限的应力，以极短的时间激发产品潜在的设计和工艺缺陷，从而为设计改进提供明确的依据，最终提升产品的固有可靠性。

在硬件工程领域，HALT试验往往被视为一种"令人畏惧"的试验。这种恐惧并非没有来由，因为在HALT试验过程中，产品几乎必然会出现各种各样的问题，甚至会让研发团队产生一种深陷泥潭、面对无尽Bug而无法自拔的无力感。

这种压力主要源于三个方面：首先，HALT试验通常在产品开发阶段进行，此时产品的成熟度相对较低，软硬件配合尚未达到完美状态，出现问题的概率本身就很高。其次，HALT试验的核心理念是不遵循器件规格书进行，它的目标是不把产品弄坏就不罢休。如果产品在极高的应力下仍未失效，试验会一直持续直到达到试验设备的物理极限。其目的在于找到产品的薄弱环节，分析根本原因，并给出整改意见，直到探寻出现有设计的极限能力。最后，HALT激发出的问题往往具有极强的隐蔽性，难以在常规条件下复现，根因的挖掘过程如同侦探破案，极具挑战性。

尽管HALT试验过程痛苦，但它确实是暴露产品短板的最有效手段。在工程经济学中，存在一个众所周知的规律：在开发阶段发现并解决一个硬件问题的成本，相比于产品发货后、在客户现场发现问题再进行维修和召回的成本，相差何止十倍百倍。因此，设计师在HALT试验中虽然头疼于层出不穷的问题，但这些痛苦正是为了未来产品上市后的良好质量保证。面对HALT，我们需要严谨的态度，更需要"感谢问题"的胸怀，绝不能掩盖或逃避问题。

第一章：HALT的起源与发展

高加速寿命试验（HALT）是由美国Hobbs工程公司的总裁Gregg K. Hobbs博士首先提出的。Hobbs博士被誉为"加速试验之父"，他提出的这一理念在20世纪90年代开始获得广泛的推广应用。

HALT的最大特点在于对时间的极大压缩。传统的可靠性验证往往需要漫长的周期来模拟产品在寿命周期内的工况，而HALT通过高应力的方式，能在短短的几天内模拟并激发出一个产品在整个寿命期间可能遇到的所有潜在故障情况。这种"以空间换时间、以应力换效率"的思想，彻底改变了可靠性工程的实施方式。

第二章：HALT的核心思想与对比优势

2.1 激发故障 vs 模拟寿命

与传统的可靠性试验相比，HALT试验的根本目的不是"模拟"，而是"激发"。传统试验往往试图模拟产品在实际使用中可能遇到的环境，以此来验证产品是否能在这种环境下生存。然而，实际使用环境千差万别，模拟试验很难覆盖所有情况，且耗时极长。

HALT则反其道而行之，它的目的是把产品潜在的缺陷"激发"成可观测的故障。因此，它不采用一般模拟实际使用环境的应力水平，而是人为施加步进应力，在远大于技术条件规定的极限应力下进行快速试验。这种试验方式旨在找出产品的各种工作极限与破坏极限。

2.2 HALT的七大核心优势

尽管目前国际上尚无统一的HALT试验强制标准，但国外在航空、汽车及电子等高科技产业已广泛开展了HALT项目，并取得了显著的成效。综合来看，HALT具有以下不可忽视的优点：

极大提升设计可靠性：利用高环境应力，提早使产品设计缺陷激发出来，从而消除设计隐患，大大提高设计的固有可靠性。这确保了产品能获得早期高可靠性，使产品在推向市场时就具备高的外场可靠性。同时，经过改善后的产品能有效延长寿命周期中的"早夭期"，即让浴盆曲线的早期失效段后移或变平。
缩短设计周期：通过快速发现和解决问题，避免了设计反复修改带来的长时间延误，使产品能更快定型。
降低生产费用：在研发阶段解决了工艺和设计问题，使得生产线上的次品率大幅降低，减少了报废和返工成本。
降低维修费用：由于交付的产品具有更高的可靠性，售后故障率显著下降，从而大幅降低了保修期内的维修成本。
了解设计能力及失效模式：HALT能让研发团队清楚地知道产品的"底线"在哪里，以及产品在极端条件下是如何失效的，这对于积累工程经验至关重要。
为HASS提供依据：HALT能准确找出产品的工作极限和破坏极限，这为制定HASS（高加速应力筛选）方案提供了科学依据，帮助确定HASS应施加的应力量级，既确保筛选有效，又避免因应力过大而损伤好产品。
简化鉴定试验：经过HALT"千锤百炼"的产品，其设计余量通常很大。因此，在进行传统的鉴定试验时，故障率会大大降低，鉴定试验往往流于形式，能轻松通过。

在当今市场竞争激烈的环境下，产品更耐用意味着更强的竞争力。因此，开展HALT去改进产品的可靠性不仅是技术手段，更是商业战略。HALT利用高环境应力，加速将产品潜在的故障以失效形式暴露出来。实践证明，在激发缺陷方面，随机振动往往比温度循环更有效，而综合试验（多种应力同时施加）又比单个应力试验更有效。

第三章：HALT试验的设备与环境要求

HALT试验对试验设备有极高的要求。普通的温湿箱和电动振动台无法满足HALT的需求。做HALT试验的设备必须能够同时提供强大的振动应力和急剧变化的热应力。

3.1 振动应力系统要求

HALT采用的振动系统通常为气动反复冲击机，其必须满足下列严苛指标：

自由度：必须能够提供6个自由度（3个轴向 + 3个旋转轴）的随机振动。这种多轴同步振动能更有效地激发出结构薄弱点，比传统的单轴振动台效率更高。
带宽：振动能量带宽要非常宽，通常要求覆盖2Hz～10000Hz。宽频带意味着能激发从低频结构共振到高频元器件引脚共振的各种故障模式。
能量强度：振台在无负载情况下，至少要能产生65Grms的振动输出。

关于Grms的深度解析：在HALT试验中，我们经常遇到"G"和"Grms"的概念。g值是一个重力加速度值，即1G=9.8m/s²，它是一个瞬时的物理量。而Grms（Root Mean Square acceleration，加速度总均方根值）是一个积累的统计物理量，类似于能量一样。其计算原理是：在一定的频率范围内对PSD（Power Spectral Density，功率谱密度）进行积分。PSD描述了振动能量在不同频率上的分布。近似的算法就是求PSD曲线下的面积，然后将这个积分结果开方，就是你所需要的Grms值。Grms值越大，表示振动总能量越强。

3.2 热应力系统要求

HALT的热应力系统目标是为产品创造快速温度变化的环境，利用热胀冷缩的原理激发由于材料热膨胀系数不匹配导致的故障。

温变率：要求至少能达到45℃/min的温变率。这种极速的温变能在PCB板和元器件内部产生巨大的热应力，迅速暴露虚焊、裂纹等缺陷。
温度范围：温度许可范围至少为－90℃～＋170℃。这覆盖了绝大多数电子元器件的物理极限，确保能将产品"冻透"或"热透"。

第四章：HALT试验的详细流程与操作规范

HALT试验中的试验项目有着严格的逻辑顺序，必须按部就班地进行，通常分为以下九个步骤：

试验前常温工作测试
步进低温工作试验
低温启动试验
步进高温工作试验
高低温循环试验
步进随机振动试验
高低温循环与步进随机振动结合的综合试验
低温与随机振动结合的综合试验（选做）
高温与随机振动结合的综合试验（选做）

4.1 试验准备：搭建试验环境

试验人员首先必须按上述试验基本要求准备好试验设备、监测设备、试验样品等关键资源，然后开始细致地搭建试验环境：

样品安置：把试验样品有针对性地置于试验箱内。如果是涉及振动试验，必须使用专用夹具将样品牢固固定在台面上，且夹具设计需保证振动传递的高效性。
线缆连接：把电源线、信号线及监视用电缆、光纤等通过试验箱的专用出线口引出，与外部的电源、监视设备等正确相连。线缆布置需考虑应力释放，避免在振动过程中线缆拉扯损坏样品。
样品编号：对试验样品按规律编号，以便于试验过程中的记录和追踪，特别是在多台样品同时测试时。
业务配置：样品上电，研发、测试人员负责按测试用例对样品进行组网、配置业务并连接测试仪表，确保样品工作正常。
传感器粘贴 ：样品掉电，给样品的温度、振动关键检测点粘贴必要的热电偶和振动加速计。注意：由于压电式加速计在高温时（通常高于70℃-80℃）容易损坏，所以在包含高温的振动试验中，不要使用加速计，或者采取特殊的隔热保护措施。

4.2 第一步：试验前常温工作测试

在正式施加应力前，必须进行常温工作测试。这一步有两个关键目的：第一，确认试样在正常工作条件下是完全符合规格要求的，排除了样品本身就存在早期故障的可能性。第二，测量常温工作条件下试样关键部位的温升。通过红外测温或热电偶，了解芯片、功率管等发热器件在常温下的温度表现，为后续高温试验提供参考数据。

4.3 第二步：步进低温工作试验

本试验旨在确定产品在低温下的工作极限。

起始点与步长：从样品低温规格限（例如商业级0℃或工业级-40℃）开始，步进降温。步进步长一般为10℃，当接近预期极限时，步长调整为5℃；如果已有同类产品做过本试验，并确定失效温度点距离规格限较远，为缩短时间，步长可以设为20℃。
停留时间：每个温度台阶的停留时间必须足够长，以确保产品的每个器件的温度完全稳定下来。通常判定标准是产品温度达到温度设定点后，再保持5～15分钟。
功能测试：每个温度台阶必须进行完整的功能测试，不能遗漏任何一项指标。
终止条件 ：
1. 低温达到或超过了零下90℃；
2. 试验样品在某个温度点附近出现一致性的失效（即多台样品在同一温度失效）；
3. 达到了试验箱的极限；
4. 达到了样品材料所能承受应力的物理极限（如电池结冰、屏幕破碎等）。
失效判定：如果产品发生失效（如死机、性能超标），温度回升至上一个正常的温度台阶，观察恢复正常后，判断该失效是"运行限"还是"破坏限"。
结果处理：如果试验满足终止条件后试样依然没有失效，则把当时最低的温度试验条件定为试样的低温运行限；如果找到了某个样品的运行限，但还不满足试验结束条件（例如还未达设备极限），则更换样品，继续试验直到满足条件。

4.4 第三步：低温启动试验

低温启动关注的是在存储极低温下，设备能否正常开机运行。这通常与步进低温工作试验结合进行。

起始逻辑：从－20℃开始。如果启动成功，则以10℃为步长降温；如果启动不成功，则以10℃为步长升温。接近极限时步长调整为5℃。
冷透过程：样品断电，试验箱保持目标低温，监视样品内部温度，直至温度平衡，再停留10分钟。这一步非常关键，目的是保证芯片内部、电容内部等彻底被"冷透"，避免余温干扰。
启动判别：样品上电，配置业务，并监视样品性能指标。根据是否能正常启动及运行，判断是否启动成功。

4.5 第四步：步进高温工作试验

本试验旨在确定产品在高温下的工作极限。

起始点与步长：从样品高温规格限（例如60℃或85℃）开始，步进升温。步进步长一般为10℃，接近极限时取5℃；参考历史数据可适当加大步长。
停留时间：通常为产品温度达到设定点后10～15分钟，确保热平衡。
功能测试：每个台阶必须进行完整的功能测试。
特殊处理：如果电路有一些已知的热敏感点（例如某颗CPU过热易降频），在升温中可以采用必要的屏蔽措施，比如局部制冷或加强散热，以此来发现样品其它部分的缺陷。
终止条件 ：
1. 温度达到或超过了高温150℃；
2. 试验样品在某个温度点附近一致失效；
3. 达到了试验箱的极限；
4. 达到了样品材料的物理极限（如塑料外壳熔化、焊锡熔化）。
失效判定与处理：逻辑同低温试验。失效需区分运行限与破坏限。若未失效则记录最高运行限，或更换样品继续。

4.6 第五步：高低温循环试验（选做）

循环次数：一般进行5个循环，最少要进行3个温度循环。除非产品发生破坏性失效。
温变速率：取试验箱的最大温变能力（如≥45℃/min）。如果在温度变化时试样失效，则降低温度变化率再试。
温度极点：取【低温操作限＋5℃，高温操作限－5℃】。留出5℃的余量是为了防止直接在操作极限进行循环可能导致的永久性损坏。
停留时间：在两个温度极点，至少等样品到达温度设定点后再停留5分钟。如果产品体积很大或热容量很大（例如体积超过0.05立方米），应适当延长停留时间。
测试要求：尽可能在温度变化过程中完成完整的功能测试，因为最容易出现故障的时刻往往是在温度剧烈变化时。
决策：如果试验时间紧急，可以不做此项测试，因为后面的综合试验包含了更严酷的应力。但推荐尽可能做此项测试，以便单独考察热疲劳的影响。

4.7 第六步：步进随机振动试验

振动试验主要考察结构的强度、连接的可靠性以及元器件的抗振能力。

预备工作：首先了解产品对振动的大致响应，用合适的夹具把样品固定在振台上。在样品关键部位安装加速度计。选择加速计安装部位的原则是：用有限数量（如6通道）的加速计，监视样品尽可能全面的振动情况，重点关注PCB板中心、硬盘、连接器等部位。
起始与步长：步进起始振动一般为1～10Grms，推荐5Grms；步进步长为1～10Grms，推荐5Grms。
停留时间：每个振动台阶停留5分钟，并完成完整的功能测试。
中间排查：在振动强度超过20Grms时，为了便于观察和排查故障，每个高振动台阶完毕后，可以将振动值调回低水平（5±3Grms），并做功能测试。
终止条件 ：
1. 振动达到或超过了50Grms；
2. 试验样品在某个振动点附近一致失效；
3. 达到了试验箱的极限；
4. 达到了样品材料的物理极限（如表贴器件管脚断裂、PCB板断裂）。
结果判定：逻辑同温度试验，确定振动的运行限和破坏限。

4.8 第七步：高低温循环与步进随机振动结合的综合试验

这是HALT中最残酷的阶段，综合了热疲劳与机械振动，能最高效地激发故障。

应力设定：振动极限值取步进振动试验中的操作限。高、低温极限值与纯粹的高低温循环试验相同（操作限±5℃）。
循环次数：共计5个循环。
振动步进逻辑：第一个循环的振动设定值为振动极限值的五分之一，随后每个循环步长增加振动极限值的五分之一，直到达到极限值。这叫"阶梯振动"。
功能测试：推荐每个振动台阶完毕，把振动值调至5±3Grms，并做功能测试，有利于故障的暴露。在每个温度停留点也必须进行完整的功能测试，条件允许的话应全程监视产品性能。
剖面示例：想象一个锯齿波温度变化曲线，叠加着一个阶梯上升的振动平台。

4.9 第八步：低温与随机振动结合的综合试验（选做）

这是一个"故障定位"试验。如果在第七步的综合试验中，试样在温度循环的低温段出现软故障（即断电重启后恢复的故障），则需要开展本试验来隔离问题。试验分为两类：

步进振动的低温试验：温度固定在低温操作限或略高5℃（为了保护样品），进行步进随机振动试验。步骤同前。振动极限值取试样的振动运行限或略低5G。目的是找出低温下振动敏感的故障点。
步进低温的振动试验：振动固定在振动操作限或略低5G，进行步进低温试验。步骤同前。温度极限值取试样的温度运行限或略高5℃。目的是找出振动条件下低温敏感的故障点。

4.10 第九步：高温与随机振动结合的综合试验（选做）

同样是一个"故障定位"试验。针对在第七步中高温段出现的软故障。试验分为两类：

步进振动的高温试验：温度取高温操作限或略低5℃（保护器件），进行步进随机振动试验。振动极限值取试样的振动运行限或略低5G。
步进高温的振动试验：振动取振动操作限或略低5G，进行步进高温试验。温度极限值取试样的温度运行限或略低5℃。

第五章：HALT试验后的分析与改进

HALT试验本身只是手段，真正的价值在于试验后的分析和整改。当HALT结束后，研发团队面临着大量的失效数据。

5.1 运行限与破坏限的应用

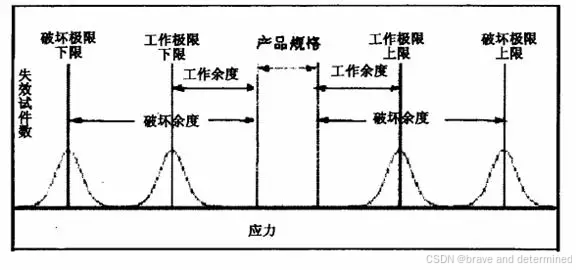

通过试验，我们得到了产品的"运行限"（在此应力下产品功能丧失但应力去除后可恢复）和"破坏限"（在此应力下产品发生了永久性的物理损坏）。这两个数据构成了产品的"技术余量"。如果运行限距离规格书太近（例如规格书要求0-50℃，结果30℃就死机），说明设计余量不足，必须改进。如果破坏限距离运行限太近，说明产品极其脆弱，稍有波动就会损坏，也需要优化。

5.2 故障归零

HALT中发现的问题，必须遵循"双五条"归零原则或类似的质量管理理念进行闭环。

定位准确：必须找到具体的失效点，是哪一颗电容，哪一条焊缝，还是哪一行代码。
机理清楚：分析为什么会失效。是热膨胀系数不匹配？是共振导致引脚断裂？还是低温下参数漂移？
问题复现：如果能验证，最好在常规条件下或台架上复现故障，证明机理分析的准确性。
措施有效：提出改进措施，如更换材料、增加固定点、修改散热设计等。
验证通过：改进后的样品必须重新进行HALT试验，验证该故障是否已被消除，且是否引入了新的故障。

5.3 从HALT到HASS

HALT不仅用于研发，其结果直接指导生产端的HASS（高加速应力筛选）。HASS用于剔除生产制造过程中的早期缺陷。根据HALT得出的破坏限，我们可以设定HASS的应力剖面。通常，HASS的应力设定在略低于HALT运行限的范围内，确保能筛选出隐患又不至于损坏好的产品。

第六章：结语

HALT试验是一场对产品的极限施压，也是对研发团队技术能力和心理素质的双重考验。它通过人为制造的极端环境，将产品深藏的隐患无情地挖出，迫使我们正视问题、解决问题。

虽然过程痛苦，HALT却是打造高可靠性产品的必由之路。它帮助我们在实验室里完成"纠错"，从而避免了在市场上"出错"。对于追求卓越品质的企业而言，HALT不仅仅是一项试验流程，更是一种追求极致、未雨绸缪的工程文化。

在现代硬件开发中，产品复杂度日益提高，应用环境千变万化，如果不经过HALT的洗礼，产品的可靠性就如同盲人摸象。通过严格执行HALT试验规范，深入分析每一个失效模式，我们能够极大地提升产品的健壮性，缩短研发周期，最终为用户提供真正"耐用"的产品，在激烈的市场竞争中立于不败之地。
