了解服务器

服务器由计算、存储、传输、管理等关键功能部件组成。
服务器组成：主要由CPU、内存、硬盘三大组成部分，配合电源、主板、机箱等。

服务器的架构图

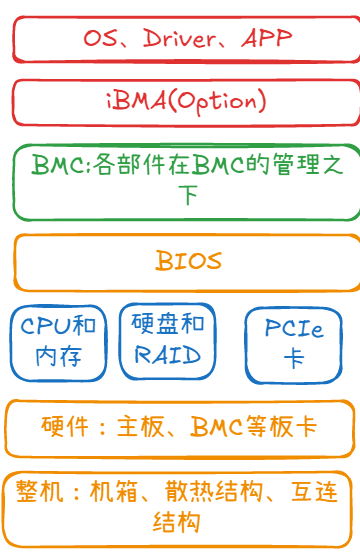

层次图

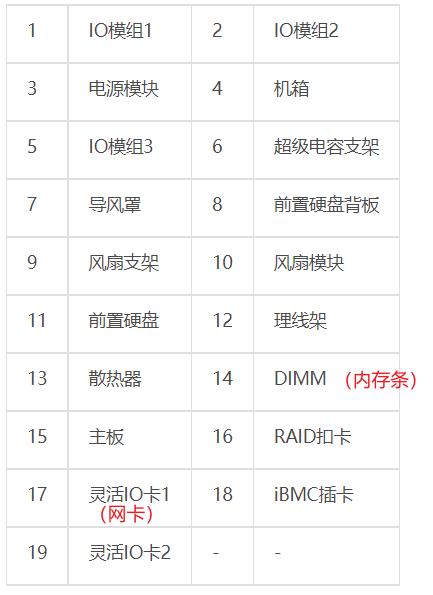

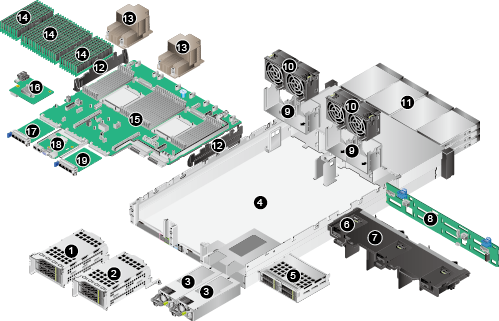

物理架构图

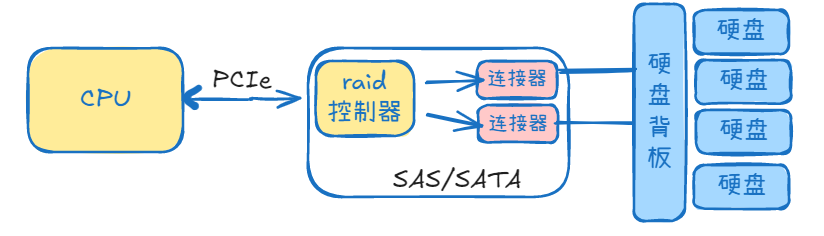

关键组件Raid卡

一、RAID 是什么？为什么服务器必须用？

RAID（Redundant Array of Independent Disks，独立磁盘冗余阵列）是一种把多块物理硬盘组合成一个逻辑存储设备的技术。

它的核心目的只有两个：

提高性能（多盘并行读写）
提高可靠性（通过冗余防止数据丢失）

服务器为什么必须用 RAID？

单盘故障率高，一旦坏盘就可能导致业务中断。
多盘并行能显著提升 IOPS 和吞吐量。
企业级应用（数据库、虚拟化、文件存储）都要求高可用。

二、常见 RAID 级别详解（从原理到适用场景）

下面是服务器最常用的 RAID 级别，我会按"原理 → 优点 → 缺点 → 适用场景"来讲。

1. RAID 0（条带化）

原理：

数据被分成块，轮流写入多块硬盘。
读写并行，性能最高。

优点：

读/写性能最好
无容量损失

缺点：

无冗余，一块盘坏 → 全部数据丢失

适用场景：

对性能要求极高、但对可靠性要求低的场景（如缓存、临时数据）

2. RAID 1（镜像）

原理：

两块盘完全一样，写数据时同时写两份。

优点：

可靠性高（一块盘坏，另一块还能用）
读性能提升（可并行读）

缺点：

容量利用率只有 50%
写性能略有下降（要写两份）

适用场景：

操作系统盘
数据库日志盘
任何不能丢数据的场景

3. RAID 5（分布式奇偶校验）

原理：

数据分成块，分布式存储 + 一块盘的容量用于存奇偶校验信息。
允许同时坏 1 块盘。

优点：

容量利用率高：(N-1)/N
读性能不错

缺点：

写性能较差（要计算并写入校验信息）
坏盘后重建速度慢，且重建期间性能严重下降

适用场景：

容量和性能都要兼顾的场景
文件服务器、共享存储

4. RAID 6（双分布式奇偶校验）

原理：

与 RAID5 类似，但有两份奇偶校验信息。
允许同时坏 2 块盘。

优点：

可靠性比 RAID5 高很多
容量利用率：(N-2)/N

缺点：

写性能更差（要算两份校验）
控制器负载更高

适用场景：

大容量存储
对可靠性要求极高的场景（视频监控、备份服务器）

5. RAID 10（1+0，先镜像后条带）

原理：

先做 RAID1 镜像，再把多个镜像组做 RAID0 条带。
允许每个镜像组坏一块盘。

优点：

读/写性能都非常高
可靠性高

缺点：

容量利用率只有 50%

适用场景：

数据库（OLTP）
虚拟化（VMware、KVM）
高 IOPS 业务

6. RAID 50 / 60（先条带后镜像）

原理：

RAID50：多个 RAID5 组再做 RAID0
RAID60：多个 RAID6 组再做 RAID0

优点：

高容量 + 高可靠性 + 较高性能

缺点：

实现复杂
成本高

适用场景：

超大规模存储（企业级存储阵列）

三、RAID 卡是什么？

RAID 卡（RAID Controller）是服务器上负责管理硬盘并实现 RAID 功能的硬件设备。

它有自己的：

处理器（ASIC 或 ARM）
缓存（Cache）
电池或电容（BBU / Flash Cache）
接口（SAS / SATA / NVMe）

RAID 卡的作用：

接管硬盘，让操作系统看不到物理盘，只看到"逻辑盘"
负责数据的条带化、镜像、校验计算
提升读写性能（通过 Cache）
提供数据保护（断电保护、坏盘重建）

四、RAID 卡的关键组件详解

1. 缓存（Cache）

作用：

临时存储读写数据，提升性能
写缓存可合并多次小写为一次大写出盘

常见大小：

1GB / 2GB / 4GB / 8GB / 16GB

注意：

写缓存如果没有断电保护，可能导致数据丢失。

2. 断电保护（BBU / Flash Cache）

BBU（Battery Backup Unit）：

电池供电，断电后能把 Cache 里的数据写入硬盘
电池寿命有限（1--3 年）

Flash Cache（超级电容 + 闪存）：

电容供电，把 Cache 数据写入板载闪存
寿命更长，可靠性更高（现代服务器标配）

3. 接口类型

SATA：用于普通硬盘（HDD）和消费级 SSD
SAS：用于企业级 HDD 和 SSD（兼容 SATA）
NVMe：用于高性能 NVMe SSD（需要 RAID 卡支持 NVMe RAID）

4. RAID 卡的工作模式

RAID 模式（RAID Mode）
- 所有硬盘由 RAID 卡管理
- 系统看到的是逻辑盘
HBA 模式（Pass-through）
- RAID 卡不做 RAID，只是转发硬盘
- 系统看到的是物理盘
- 常用于软件定义存储（Ceph、ZFS）
混合模式
- 部分盘做 RAID，部分盘直通

五、软 RAID vs 硬 RAID

软 RAID

由操作系统实现（mdadm、Windows 动态磁盘）。

优点：

免费
灵活

缺点：

占用 CPU
性能差
可靠性低（OS 挂了就完了）

适用场景：

个人服务器
预算有限的场景

硬 RAID

由 RAID 卡硬件实现。

优点：

性能高
可靠性高
有断电保护
不占用 CPU

缺点：

成本高

适用场景：

企业级服务器
数据库、虚拟化、存储系统

六、如何选择 RAID 级别？（非常实用）

1. 操作系统盘

2. 数据库（MySQL / Oracle / SQL Server）

3. 虚拟化（VMware / KVM）

4. 文件服务器 / 共享存储

5. 视频监控 / 备份服务器

七、如何选择 RAID 卡？

关键看这几个指标：

接口：SAS / SATA / NVMe
支持的 RAID 级别：至少 RAID 0/1/5/6/10
缓存大小：越大越好（至少 1GB）
是否有断电保护：必须有（BBU 或 Flash Cache）
是否支持 NVMe RAID（如果用 NVMe SSD）
是否支持 HBA 模式（如果未来要做 Ceph/ZFS）

常见品牌：

LSI / Broadcom（最主流）
Adaptec
HP Smart Array
Dell PERC

八、总结（非常重要）

RAID 技术总结

RAID 0：性能最高，无冗余
RAID 1：镜像，高可靠
RAID 5：分布式校验，容量利用率高
RAID 6：双校验，允许坏两块盘
RAID 10：性能 + 可靠性最佳组合

RAID 卡总结

是服务器存储的核心硬件
提供 RAID 管理、缓存、断电保护
分 SAS/SATA/NVMe 接口
可工作在 RAID 模式或 HBA 模式

选型建议

系统盘：RAID 1
数据库/虚拟化：RAID 10
文件服务器：RAID 5/6
大容量存储：RAID 6 或 RAID 60

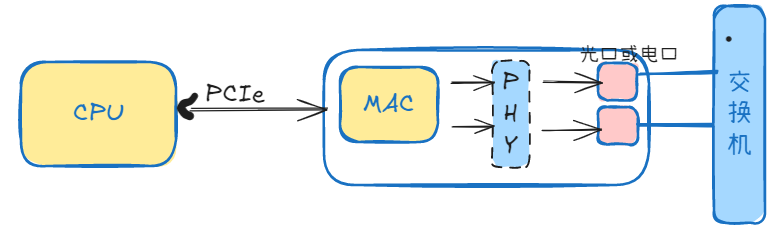

关键组件网卡

定义： 网卡（Network Interface Card，简称NIC），也称网络适配器，是服务器与局域网相互连接的设备，只要连接到局域网，就都需要安装一块网卡。

了解BMC，BIOS，IBMA之间的关系

简单来说，BIOS 是"开机引导员"，BMC 是"带外管家"，而 iBMA 是"管家与操作系统的翻译官"。

以下是详细的解释、关联关系以及与 OS（操作系统）的连接方式：

一、三者分别表示什么？

1. BIOS (Basic Input/Output System) ------ 基本输入输出系统

角色：固件（Firmware），电脑的"底层引导程序"。
作用：
- 硬件自检 (POST)：开机时检查CPU、内存、硬盘等硬件是否正常。
- 引导操作系统：在硬件准备好后，找到硬盘上的操作系统（如 Windows/Linux）并启动它。
- 硬件配置：提供一个界面（Setup Utility）让管理员配置CPU频率、内存映射、启动顺序等。
特点：运行在主板的 ROM/Flash 芯片中，必须依赖主机 CPU 和内存才能运行。一旦操作系统启动，BIOS 的大部分任务就完成了（转为 Runtime 服务）。

2. BMC (Baseboard Management Controller) ------ 基板管理控制器

角色：独立的微控制器（单片机），服务器的"黑匣子"或"带外管理卡"。
作用：
- 独立监控 ：它有自己独立的 CPU、内存、闪存和网络接口。即使服务器断电（只要插了电源线）或死机，BMC 依然在运行。
- 远程控制：通过网络（IPMI协议）远程开机、关机、重启、重装系统（KVM over IP）。
- 健康监控：实时监控温度、电压、风扇转速，当温度过高时自动调节风扇或报警。
常见实例 ：HP iLO, Dell iDRAC, 华为 iBMC (注意：华为的 BMC 产品通常直接称为 iBMC)。

3. iBMA (Intelligent Baseboard Management Adapter) ------ 智能基板管理适配器

角色：软件代理（Agent），通常指华为服务器配套的管理软件（iBMA2 或 iBMA3）。
作用：
- 桥梁作用 ：它是运行在 OS（操作系统）内部 的一个服务程序。
- 信息交互：它读取 OS 内部的信息（如操作系统的运行状态、进程负载），并把这些信息通过驱动或接口传给 BMC。
- 反向控制：让管理员可以通过 BMC 的网页界面或命令行，间接查看和管理 OS 内部的部分状态（如查看 OS 日志、收集故障信息）。
注意：iBMA 是华为特有的一套管理工具集，其他厂商也有类似的 Agent（如 Dell OMSA），但 iBMA 是针对华为服务器优化的。

二、三者之间的关联关系

这三者构成了服务器从硬件到软件的完整管理链条：

BIOS 与 BMC 的关系（兄弟/协作关系）：
- 物理共存：它们都在主板上，但各自独立。
- 信息交互 ：
  - BMC 控制 BIOS：BMC 可以发送信号让 BIOS 重启（Reset），或者强制主机断电。
  - BIOS 通知 BMC：BIOS 在开机自检（POST）时，如果发现硬件错误（如内存坏了），会把错误代码写入 BMC 的 SEL（System Event Log）日志中，让管理员即使没看到屏幕也能知道哪里坏了。
  - 配置联动：在华为服务器中，BIOS 的某些配置（如电源策略）可以通过 iBMC 的界面进行远程配置，iBMC 会将这些配置下发给 BIOS。
BMC 与 iBMA 的关系（主从/客户端-服务器关系）：
- iBMA 依赖 BMC：iBMA 是跑在 OS 里的，它需要知道 BMC 的地址和凭据才能连接。
- 数据上传：iBMA 就像一个"间谍"或"信使"，它把 OS 里的软件层面的健康状况（比如某个进程挂了）打包，通过内部通道（通常是系统总线或虚拟网卡）发给 BMC。
- BMC 展示：BMC 收到后，将这些信息整合到自己的 Web 界面或通过 IPMI 命令暴露给远程管理平台（如华为的 eSight）。
BIOS 与 iBMA 的关系（间接关系）：
- 它们之间没有直接通信。iBMA 主要关注 OS 运行时的状态，而 BIOS 关注启动过程。

三、和 OS（操作系统）的连接是如何的？

这是运维中最关心的部分，我们可以把连接分为 "带外通道" （不经过 OS）和 "带内通道"（经过 OS）。

1. BIOS 与 OS 的连接

连接时机：启动阶段。
连接方式 ：
- 启动引导：BIOS 通过 MBR 或 UEFI 协议找到硬盘上的 Bootloader（如 Grub），然后将控制权交给 OS 内核。
- 硬件抽象：启动后，OS 会加载设备驱动程序来接管硬件，此时 BIOS 退居二线，仅提供一些底层的 Runtime 服务（如 ACPI 电源管理）。

2. BMC 与 OS 的连接（两种通道）

BMC 与 OS 的交互非常关键，分为两条路：

路径 A：带外通道 (Out-of-Band) ------ 最常用，不依赖 OS
- 连接方式：通过物理网络（网线）。
- 原理：BMC 有自己独立的网口（或共享网卡的一个 VLAN）。管理员的电脑通过交换机直接访问 BMC 的 IP 地址。
- 特点：OS 死机了也能用。你可以通过浏览器打开 BMC 的网页，看到服务器虽然死机了，但风扇还在转，温度是多少。
- 协议：IPMI, Redfish, HTTPS。
路径 B：带内通道 (In-Band) ------ 依赖 OS 和 iBMA
- 连接方式：通过主板内部总线（如 I2C, SMBus, PCIe 或虚拟 KCS 接口）。
- 原理：这是 OS 内核与 BMC 芯片直接对话的通道。
- iBMA 的作用 ：
  1. 你在 OS 里安装了 iBMA 软件。
  2. iBMA 作为一个后台服务，通过带内驱动（如 OpenIPMI 驱动）连接到 BMC。
  3. iBMA 将 OS 的性能数据（CPU 使用率、内存使用率）推送给 BMC。
  4. 管理员通过 BMC 的网页（带外）查看这些数据，实现了"管硬件的同时也能管软件"。

总结图解

text 复制代码

 [ 远程管理端 (笔记本/管理平台) ]
          |
          | 1. 网络 (IPMI/HTTP) - 带外管理 (OS挂了也能用)
          v
    [ BMC (iBMC) 芯片 ]
          |
          +-- 2. 内部总线 (KCS/SMBus) ---> [ OS 内核 (驱动层) ]
          |                                      |
          |                                      | 3. 本地通信
          v                                      v
    [ BIOS 固件 ]                          [ iBMA 软件 (Agent) ]
          |                                      |
          +-- 4. 启动交接 --------------------> [ 应用程序 ]

一句话总结：
BIOS 负责把 OS 拉起来；BMC 负责在 OS 外面盯着硬件和远程控制；iBMA 负责安装在 OS 里面，把 OS 的状态告诉 BMC，让 BMC 能统管软硬件。

服务器领域主流CPU

服务器领域主流CPU厂商按市场份额与技术影响力，可分为x86、ARM、自主架构及其他阵营，以下是2026年初的核心厂商与关键信息：

厂商	架构	核心产品线	市场定位	核心优势
英特尔（Intel）	x86	Xeon Scalable（5代Emerald Rapids）	全球服务器CPU主导，份额约72%	生态成熟、稳定性强，DL Boost加速AI，支持CXL 3.0
超威半导体（AMD）	x86	EPYC（9004 Genoa/8004 Siena）	x86市场第二，份额约28%	高核心密度、大缓存，PCIe 5.0通道多，性价比突出
华为	ARMv9	鲲鹏（Kunpeng）930系列	国产服务器主力	自主ARM架构，多核并发优，适配openEuler等国产OS
安晟培（Ampere）	ARM Neoverse	Altra/Max系列	云原生与边缘计算	高核心密度、低功耗，无超线程设计，适合容器化
龙芯	LoongArch	3C6000系列	自主可控服务器	自主指令集，龙链互联，适配党政、金融等国产化场景
IBM	Power	Power10/Power11	关键业务与大型机	高可靠性、垂直整合，适合金融核心系统与高性能计算
海光	x86	海光三号/四号	国产x86服务器	兼容x86生态，性能对标主流，适合企业级应用国产化
兆芯	x86	开胜系列	国产x86服务器	自主x86指令集，兼容传统软件，覆盖通用服务器场景
亚马逊云科技（AWS）	ARM Neoverse	Graviton 4	云定制服务器	为AWS云优化，能效比高，适合云原生与微服务

阵营补充说明

x86阵营：Intel与AMD长期主导，生态成熟，是企业级服务器的主流选择。
ARM阵营：华为、Ampere、AWS等快速崛起，凭借低功耗与高能效，在云与边缘场景增长迅速。
自主架构：龙芯（LoongArch）、IBM（Power）等，分别面向自主可控与关键业务的高可靠需求。
国产x86：海光、兆芯等填补国内x86服务器CPU空白，适配国产化替代场景。
