基于Matlab的车牌识别系统：模板匹配与神经网络的探索

基于matlab的车牌识别系统，可以用模板匹配设计也可以用网络神经算法，全网最全资料

在智能交通日益发展的今天，车牌识别系统成为了一个热门的研究与应用领域。Matlab以其强大的矩阵运算能力和丰富的工具箱，为我们实现车牌识别系统提供了绝佳的平台。今天，就来和大家唠唠基于Matlab实现车牌识别系统的两种重要方法：模板匹配和神经网络算法。

一、模板匹配法

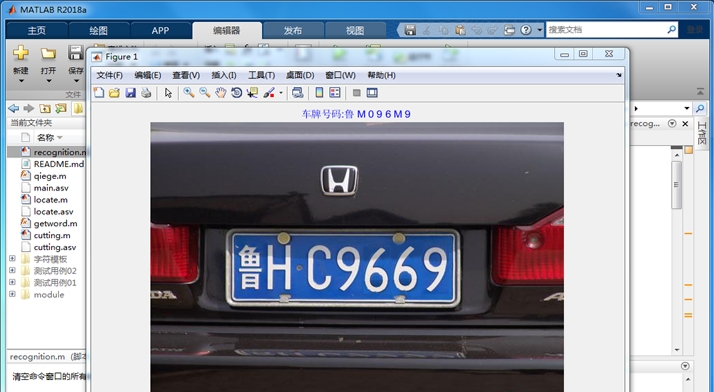

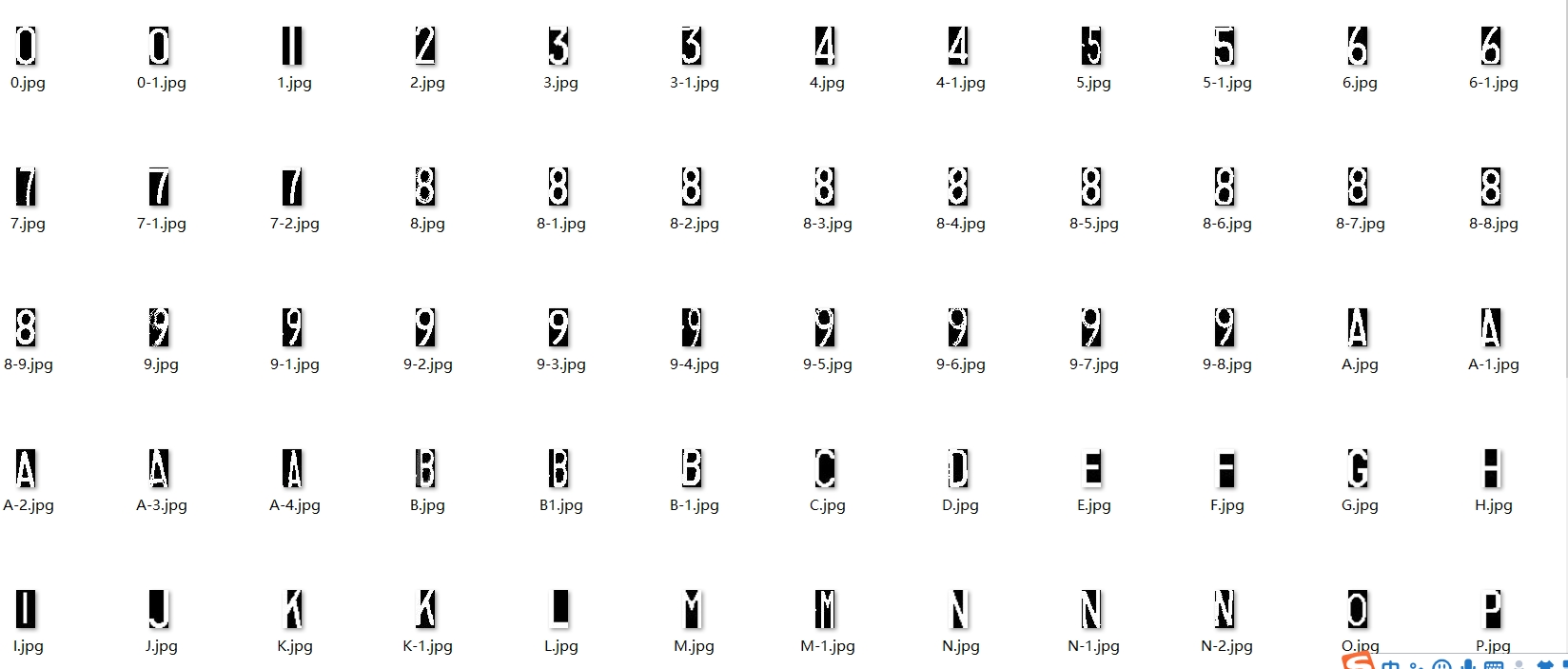

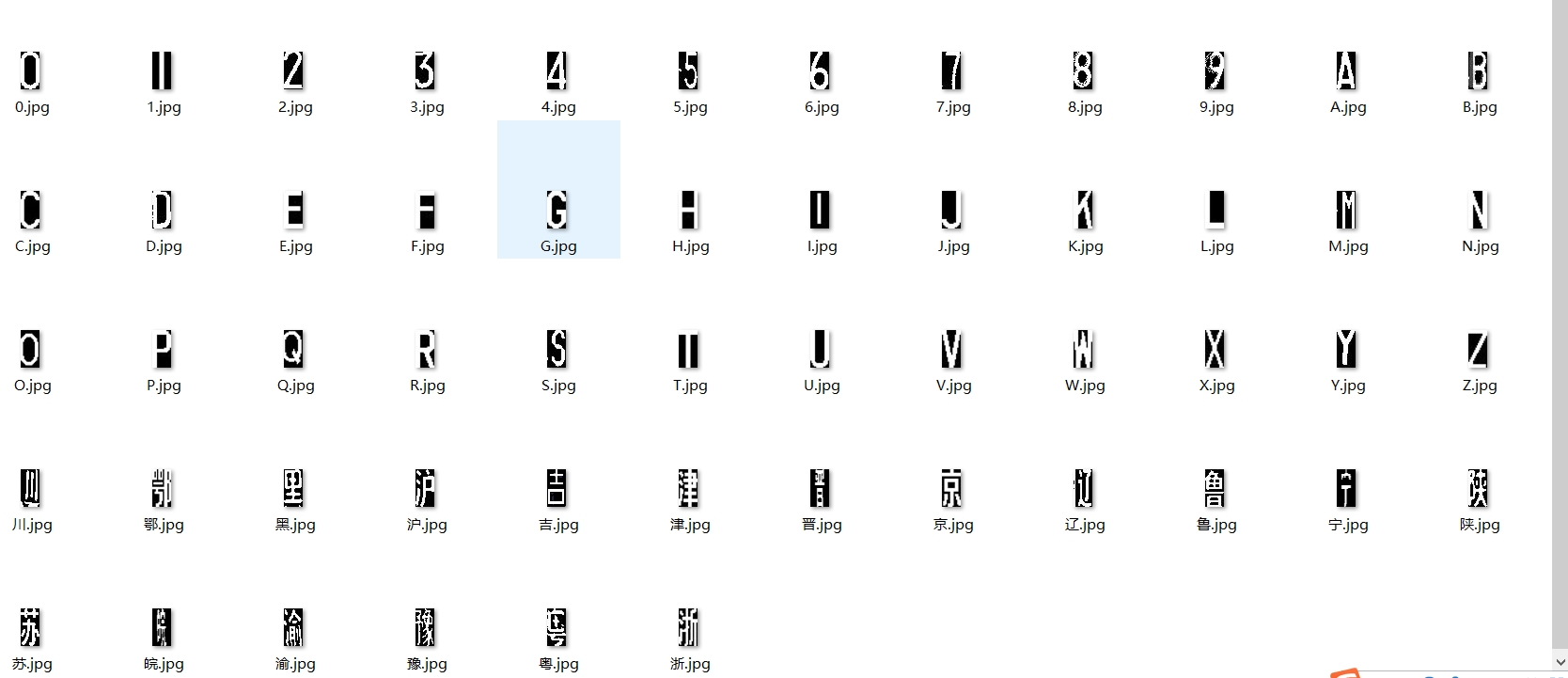

模板匹配的核心思想很直观，就是把已知的车牌字符作为模板，然后在待识别的车牌图像中寻找与之最匹配的区域。

1. 代码实现（简化示例）

matlab 复制代码

% 读取模板图像
template = imread('template_char.jpg');
% 转换为灰度图像
template_gray = rgb2gray(template);
% 读取待识别图像
test_image = imread('test_plate.jpg');
test_gray = rgb2gray(test_image);

% 使用归一化互相关匹配
corr_result = normxcorr2(template_gray, test_gray);
% 找到相关系数最大值位置
[ypeak, xpeak] = find(corr_result == max(corr_result(:)));

% 计算匹配区域位置
x = xpeak - size(template_gray, 2) + 1;
y = ypeak - size(template_gray, 1) + 1;

% 绘制匹配结果
figure;
imshow(test_image);
hold on;
rectangle('Position', [x, y, size(template_gray, 2), size(template_gray, 1)], 'EdgeColor','r');

2. 代码分析

首先，我们读取模板字符图像和待识别的车牌图像，并将它们转换为灰度图像，这样可以简化后续处理，因为灰度图像只有一个通道，计算量相对较小。
normxcorr2 函数是Matlab中用于归一化互相关匹配的关键函数。它会返回一个相关系数矩阵，值越接近1表示匹配度越高。
通过 find 函数找到相关系数矩阵中的最大值位置，进而计算出模板在待识别图像中的位置。
最后，利用 rectangle 函数在原图上绘制出匹配到的区域，直观展示识别结果。

模板匹配法的优点是简单直观，易于理解和实现，在车牌字符较为规整、背景简单的情况下，能有不错的识别效果。但它的缺点也很明显，对图像的旋转、缩放等变化较为敏感，鲁棒性较差。

二、神经网络算法

神经网络在图像识别领域展现出了强大的能力，它能够自动学习图像的特征，对于复杂多变的车牌图像有更好的适应性。

1. 构建简单神经网络用于车牌识别（以字符识别为例，简化代码）

matlab 复制代码

% 准备训练数据
% 假设已经有提取好的车牌字符图像数据和对应的标签
imageData = imageDatastore('train_images_folder', 'IncludeSubfolders',true,'LabelSource','foldernames');
% 划分训练集和验证集
[trainData, validationData] = splitEachLabel(imageData, 0.8, 'randomized');

% 创建一个简单的卷积神经网络
layers = [
    imageInputLayer([height width numChannels])
    convolution2dLayer(3,16,'Padding','same')
    reluLayer
    maxPooling2dLayer(2,'Stride',2)
    convolution2dLayer(3,32,'Padding','same')
    reluLayer
    maxPooling2dLayer(2,'Stride',2)
    fullyConnectedLayer(numClasses)
    softmaxLayer
    classificationLayer];

% 设置训练选项
options = trainingOptions('adam',...
    'MaxEpochs',10,...
    'ValidationData',validationData,...
    'ValidationFrequency',3,...
    'Verbose',false,...
    'Plots','training-progress');

% 训练网络
net = trainNetwork(trainData, layers, options);

2. 代码分析

首先，通过 imageDatastore 函数来组织训练数据，将包含车牌字符图像的文件夹作为数据源，并根据文件夹名称自动生成标签。
然后使用 splitEachLabel 函数将数据划分为训练集和验证集，方便在训练过程中评估模型性能，防止过拟合。
构建神经网络结构时，我们使用了 imageInputLayer 作为输入层，根据图像的尺寸设置输入维度。接着堆叠了多个 convolution2dLayer 用于提取图像特征，reluLayer 作为激活函数增加网络的非线性，maxPooling2dLayer 进行下采样减少数据量同时保留主要特征。最后通过 fullyConnectedLayer 全连接层将特征映射到类别空间，softmaxLayer 输出每个类别的概率，classificationLayer 用于计算分类损失。
在训练选项中，我们选择了 adam 优化器，设置了最大训练轮数 MaxEpochs，并指定了验证数据和验证频率，同时开启训练过程绘图功能，便于观察训练进度。

神经网络算法虽然实现相对复杂，但它能够学习到车牌字符的复杂特征，在各种复杂环境下都能有较高的识别准确率，随着深度学习技术的不断发展，这种方法也越来越成为车牌识别系统的主流选择。

无论是模板匹配还是神经网络算法，在Matlab的助力下，都为车牌识别系统的实现提供了有效途径。大家可以根据具体的应用场景和需求，选择更适合的方法进行深入研究与开发。希望这篇博文能给对车牌识别感兴趣的小伙伴们一些启发，一起探索智能交通的无限可能！
