STM32的基本信息与引脚分布
目录
一、STM32的基本信息
1.1.什么是STM32
**ST：**意法半导体 （STMicroelectronics）
**注：**S：意大利SGS微电子公司 T：法国Thomson半导体公司
M： 微控制器 （Micro Controller）
**32：**采用32位架构的单片机
属于微控制器（MCU）芯片系列
1.2.STM32的作用
STM32集成了CPU内核，存储器，以及各种外设，能够执行程序指令，控制其他硬件模块
1.3.STM32型号的含义

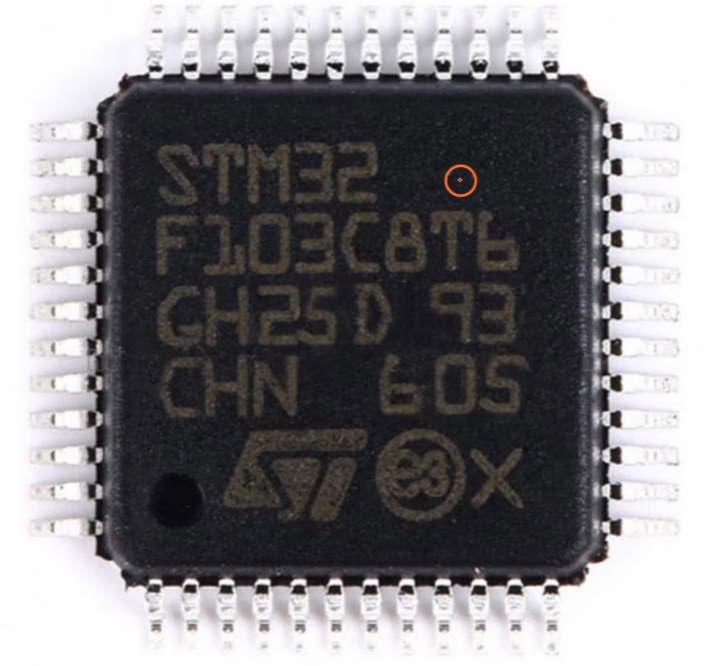

STM32 F103 C8T6
ST：【品牌】为意法半导体
M32：【产品类型】为32位单片机

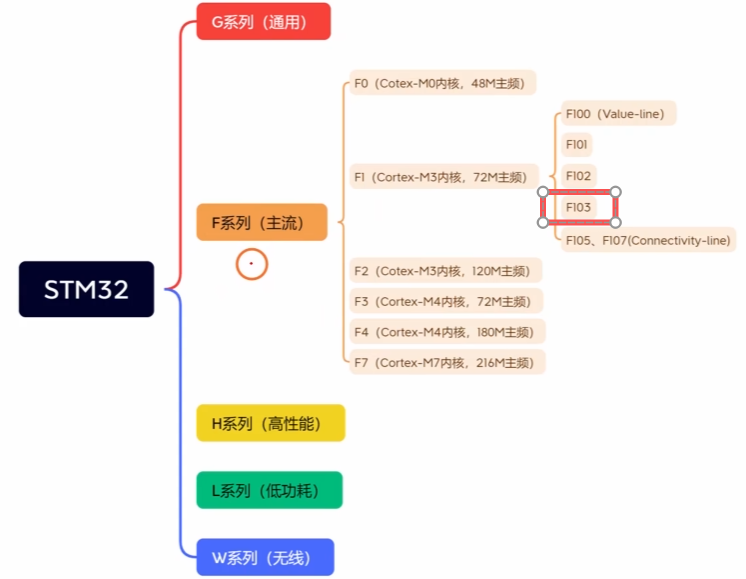

F103：【产品系列】为主流型M3内核72MHz

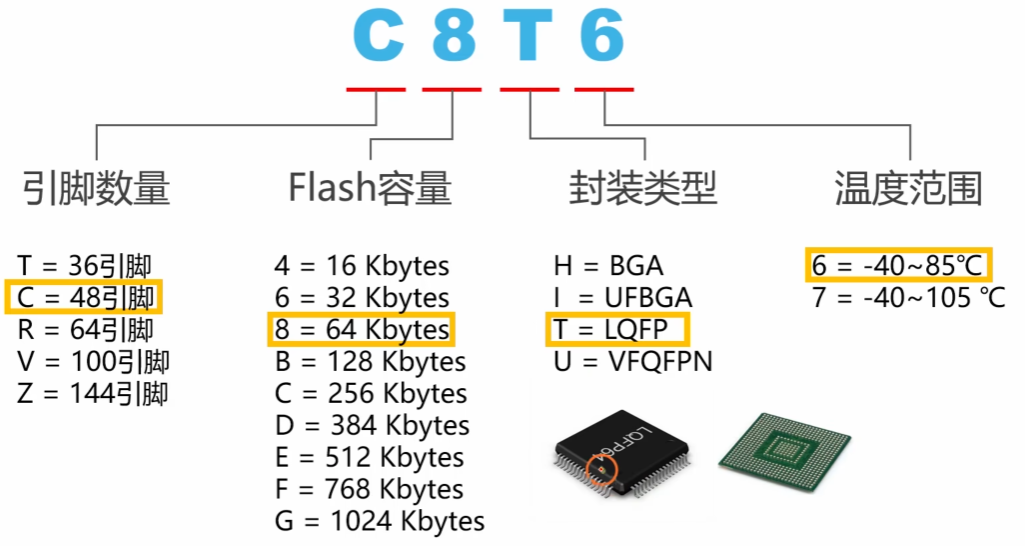

C8T6：【规格型号】为48引脚 64kFlash LQFP封装 -40~85℃
- C：引脚数量为48
- 8：Flash（闪存存储器）容量为64Kbytes
- T：封装（芯片焊盘的形状）类型为LQFP
- 6：温度范围为-40~85℃
1.4.STM32参考资料
1.4.1.数据手册
类似规格书：给出产品的性能指标和参数
1.4.2.参考手册
类似说明书：芯片的使用与编程教程
二、STM32的引脚分布

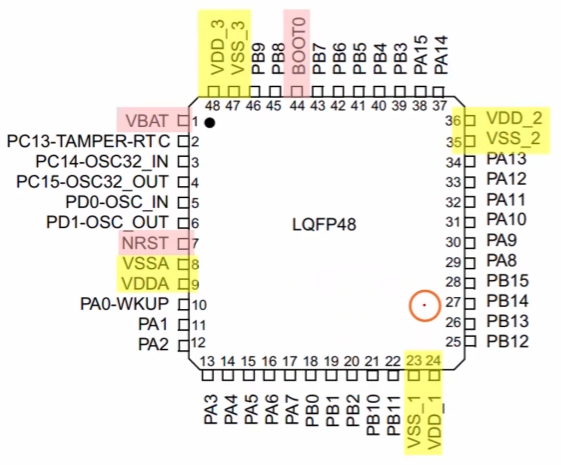

2.1.单片机的引脚分布图
2.2.引脚的编号规则

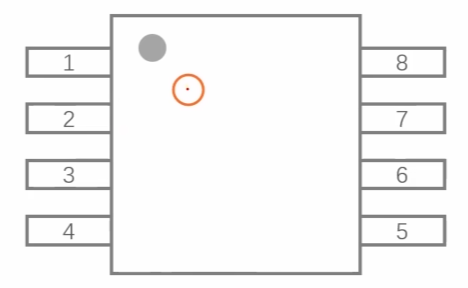

**一般规则：**圆点附近的是1脚，编号逆时针递增
2.3.特殊引脚的功能和作用
**VDD：**供电+(接3.3V)
**VSS：**地（接地0V）
注：
为什么在电路中一般使用Vcc表示正电源，GND表示地，
而在STM32单片机中使用VDD表示正电源，VSS表示地？

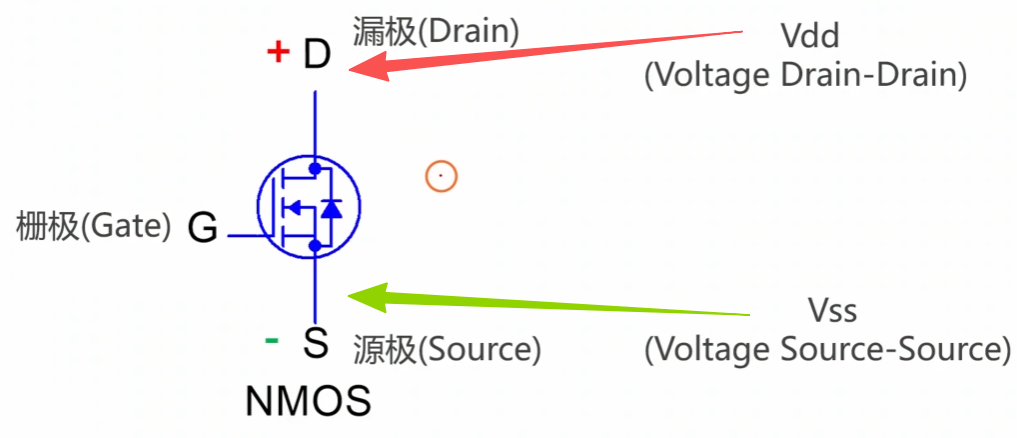

因为NMOS管的电流一般从漏极流向源极，漏极接正电压，源极接负电压
所以Vdd表示正电压，Vss表示负电压

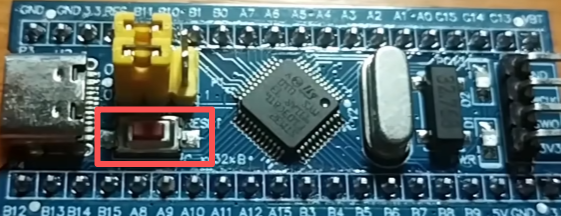

**NRST：**复位（接复位按钮）
**VBAT：**备用电池
注：
正常情况下，使用的是VDD和VSS给芯片供电
当芯片主电源断电后，备用电池可以给单片机继续供电，以保证能正常运行
**BOOT0：**启动模式选择
注：

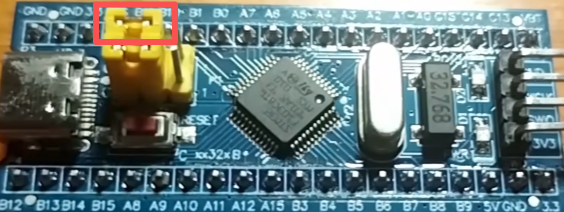

通过移动上方的黄色跳线帽，来选择芯片的启动模式
如果在左边则为BOOT0接低电压，如果在右边则为BOOT0接高电压
2.4.常规引脚的命名规则
以字母作为【组编号】
**注：**每一组最多有16个引脚
以数字作为【引脚编号】
- GPIOA：PA0 PA1 PA2 ... PA15
- GPIOB：PB0 PB1 PB2 ... PB15
- GPIOC：PC13 PC14 PC15
- GPIOD：PD0 PD1
