环形导轨在高端自动化产线中的核心技术解析与选型指南

在动力电池产能竞赛日趋白热化的今天，CATL（宁德时代）的 "极限制造" 体系要求产线综合缺陷率降至十亿分之一；比亚迪的刀片电池生产线每 1.2 秒就有一个电池包下线------这样的制造精度与节拍要求，正在重新定义自动化核心部件的选择标准。

环形导轨作为高精度循环运动系统的关键执行元件，其性能直接影响整条自动化产线的 OEE（整体设备效率） 、CPK（过程能力指数） 和 MTBF（平均无故障时间）。

一、环形导轨的四大核心技术指标

1.1 重复定位精度：决定装配质量的关键

高端自动化产线对重复定位精度要求极为严苛。以动力电池电芯堆叠为例，每片极片的对齐误差需控制在 ±0.1mm 以内。

技术要点：

主流环形导轨重复定位精度分为三级：标准级（±0.1mm）、精密级（±0.05mm）、超精密级（±0.02mm）
影响精度的关键因素：滚道研磨精度、滑块预压等级、安装基准面平面度
计算公式示例：实际定位精度 = 导轨标称精度 × （1 + 温度系数 × ΔT），温度每变化 10°C，精度偏差可达 0.005-0.01mm

1.2 动态负载能力：匹配高速高节拍需求

宁德时代某些产线节拍已达 0.8-1.2 秒/工位，这对导轨的动态承载能力提出极高要求。

负载计算模型：

text

复制代码

安全系数 SF = C / (Fh + Fv)
其中：
C = 导轨基本额定动载荷（N）
Fh = 水平方向最大受力（N）
Fv = 垂直方向最大受力（N）
SF ≥ 2.5（重载连续运行工况）

实际案例参数对比：

应用场景	负载类型	速度要求	推荐刚性等级
电芯搬运	垂直负载 500N	1.5m/s	高刚性（截面≥45×45mm）
模组测试	水平负载 300N	0.8m/s	中等刚性（截面≥35×35mm）
包体组装	复合负载 800N	1.0m/s	超高刚性（截面≥55×55mm）

1.3 运行平稳性与振动控制

比亚迪电机转子装配线要求运行振动值 ≤ 0.5 m/s²，这对导轨的制造工艺提出特殊要求：

滚道超精研磨：轮廓度误差 ≤ 0.003mm
滑块优化设计：多触点均载结构，降低瞬时冲击
阻尼技术应用：特殊高分子材料嵌入，吸收高频振动

1.4 环境适应性与可靠性设计

新能源制造现场的特殊工况：

电解液防护：CATL 电解液加注工段需要 IP65 防护 + 耐化学腐蚀涂层
温度适应性：-10℃ 至 60℃ 宽温域保持精度稳定
清洁度要求：半导体级洁净室应用的导轨需要专用密封设计

二、实际产线应用：比亚迪与宁德时代的典型配置

2.1 动力电池模组环形测试线方案

项目背景：CATL 某 20GWh 产线需要实现电芯 100% 在线测试

技术方案特点：

text

复制代码

工位布局：32 个测试工位，环形布局
节拍要求：≤ 2.3 秒/工位
精度要求：重复定位 ±0.03mm
特殊配置：
  - 不锈钢导轨 + 陶瓷涂层滚道
  - 集中润滑系统（间隔 8 小时自动注油）
  - 热膨胀补偿机构（ΔL = α × L × ΔT）

效益指标：

测试数据实时上传 MES 系统
OEE 提升 12.7%
误判率降至 0.003%

2.2 汽车电机定子绕线环形装配线

比亚迪扁线电机产线实例：

text

复制代码

线体参数：
  - 直径 8 米环形导轨
  - 24 个工位同步作业
  - 负载能力：600N/工位
技术亮点：
  1. 绝对位置编码系统：分辨率 0.01°
  2. 力矩实时监测：预防卡滞导致的漆包线损伤
  3. 快速换型机构：支持 4 种不同型号电机混线生产

三、自动化集成商的选型决策模型

3.1 四步选型法

3.2 成本-效益分析框架

总拥有成本（TCO）计算公式：

text

复制代码

TCO = 初始采购成本 + 安装调试成本 +
      （预期故障次数 × 单次维修成本）+
      （停产时间 × 每分钟损失产值）

实际案例对比（5年周期）：

成本项	普通导轨方案	高端导轨方案
采购成本	15 万元	22 万元
安装调试	3 万元	2.5 万元
维护成本	8 万元	2 万元
停产损失	35 万元	6 万元
5年TCO	61 万元	32.5 万元

3.3 常见选型误区与避坑指南

精度过高浪费：非关键工位选用超精密级，ROI 为负
刚性不足：仅考虑静态负载，忽略加速段动态冲击
防护缺失：低估电解液、金属粉尘的侵蚀影响
兼容性忽视：导轨与控制系统接口协议不匹配

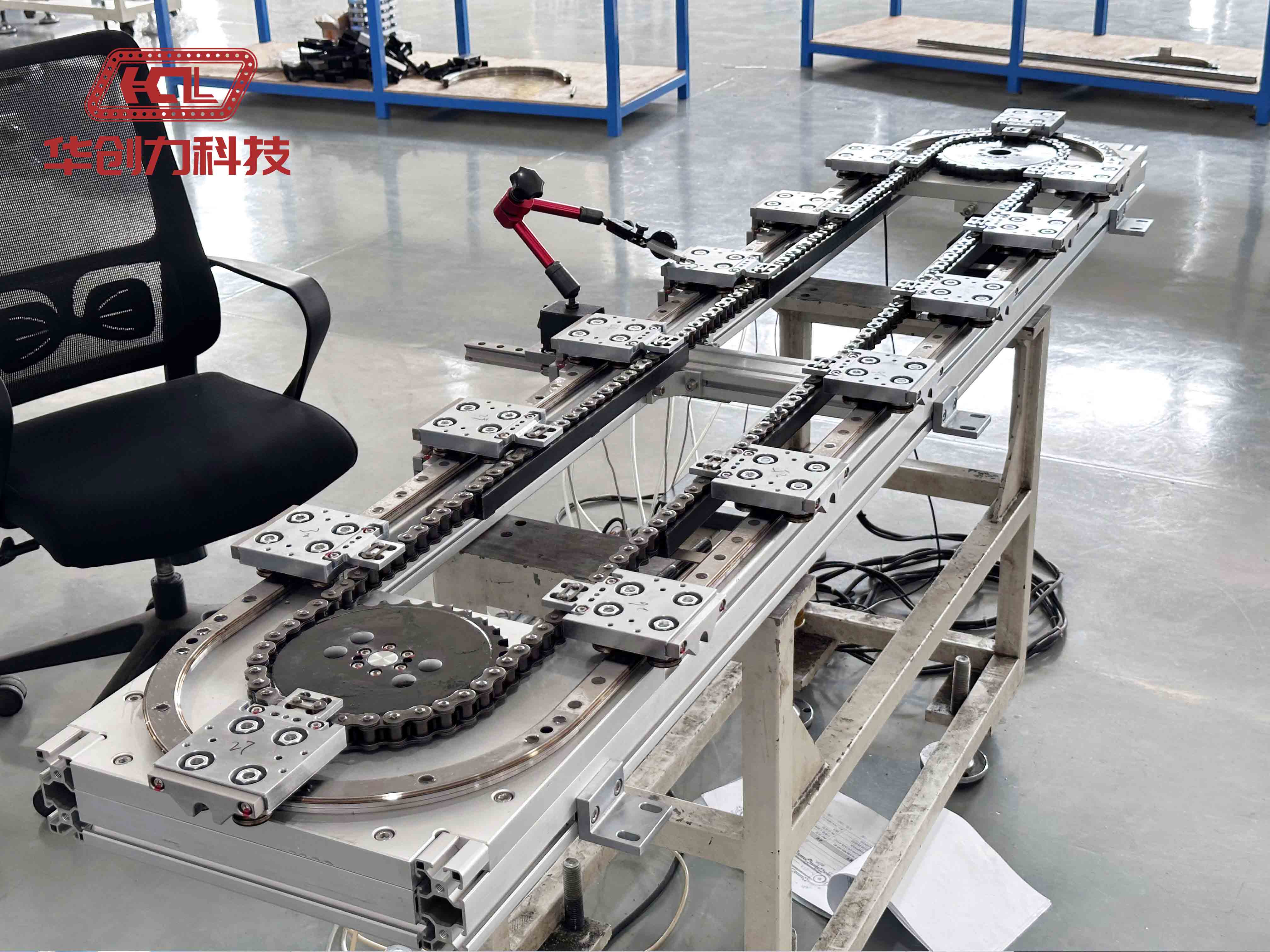

华创力环形导轨模块展示

未来技术发展方向

智能化集成：导轨内置传感器，实时监测振动、温度、磨损状态
轻量化设计：碳纤维复合材料应用，降低运动惯量
免维护技术：永久润滑密封，设计寿命突破 10 万小时
数字孪生接口：导轨物理参数直接导入虚拟调试系统

结语

选择环形导轨不仅是选择一款零部件，更是为整条自动化产线选定 "骨骼系统" 。在新能源制造迈向 TWh（太瓦时）时代 的进程中，只有将导轨的每一微米精度、每一牛顿承重、每一小时寿命都纳入精密计算，才能支撑起中国高端制造的品质跃迁。

【注】本文技术参数基于行业公开资料整理，实际选型需结合具体工况计算。文中提及企业案例为技术分析目的，不代表官方配置。
