疆鸿智能ETHERNET IP转EtherCAT网关：驱动汽车焊接产线高效协同的核心引擎

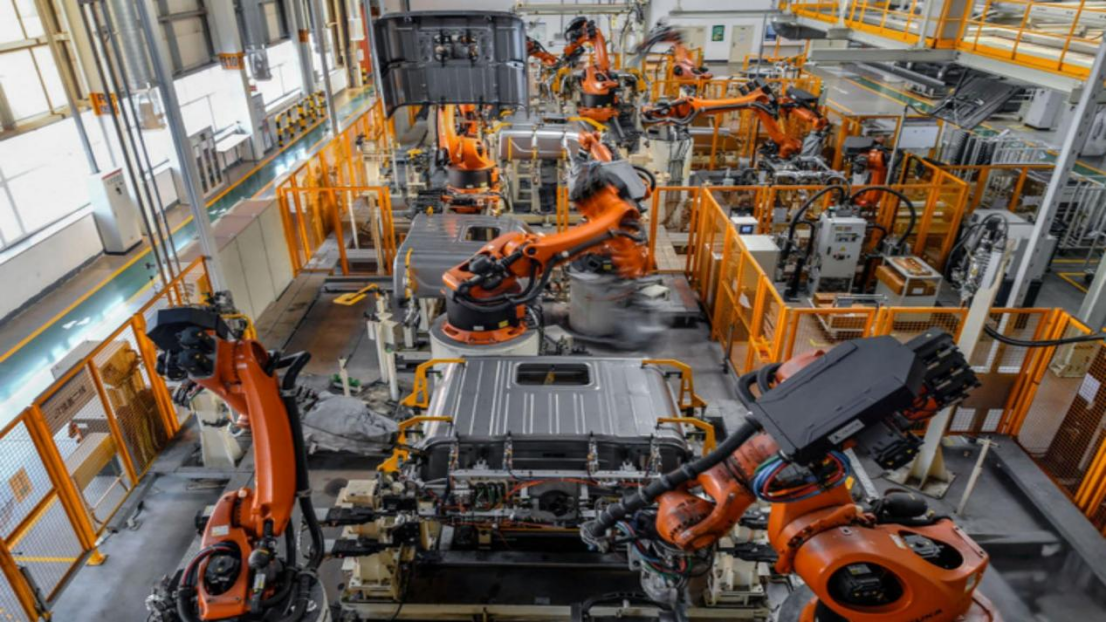

在高度自动化的汽车制造工厂中，焊接生产线是确保车身结构强度与精度的关键环节。这里，工业机器人精准挥舞焊枪，PLC（可编程逻辑控制器）统筹全局节奏。然而，当产线中同时存在采用罗克韦尔（Rockwell Automation）标准ETHERNET IP协议的PLC控制系统，与遵循EtherCAT实时以太网协议的机械手臂时，协议壁垒便成为数据流畅协同的隐形障碍。以太网/IP转EtherCAT网关，正是破解这一难题，实现异构网络无缝集成的技术枢纽。

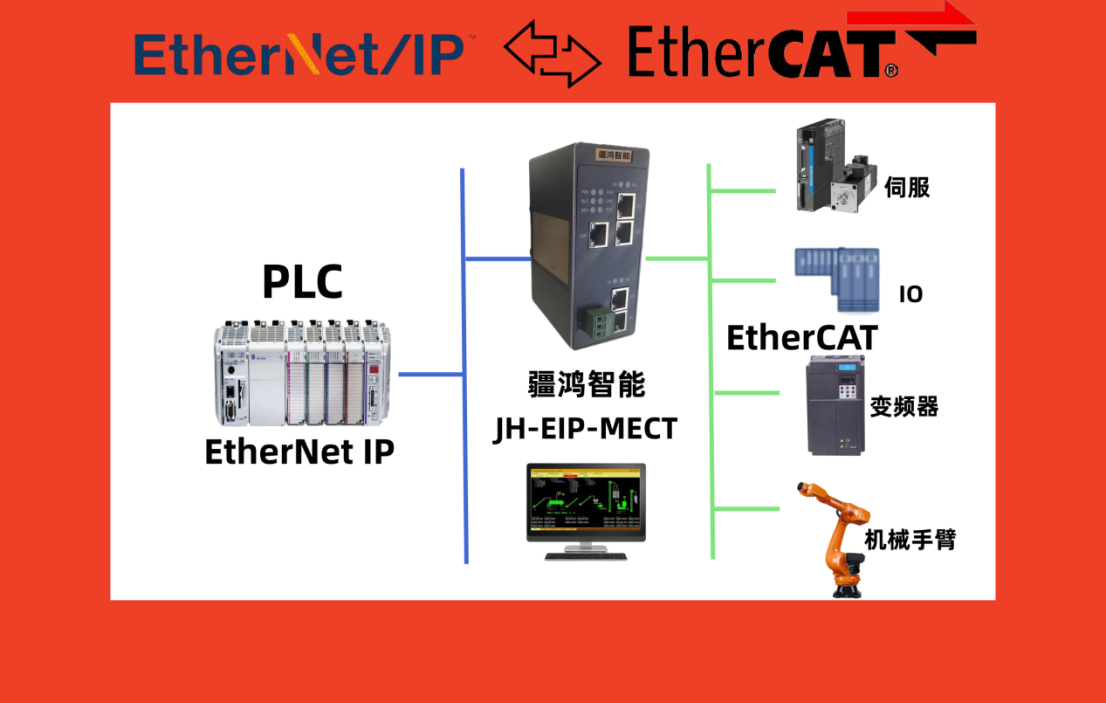

在典型的焊接工作站中，作为控制核心的罗克韦尔PLC通过ETHERNET IP网络发布指令与监控状态。网关以从站身份接入该网络，实时接收来自PLC的焊接参数、轨迹指令及启停信号。与此同时，网关以主站角色主导EtherCAT网络，将解析后的控制指令，以极低的通信延迟与高度确定性的时序，分发至各轴伺服驱动器，驱动机械臂完成复杂的焊接动作，并将臂体的实时位置、扭矩及诊断信息回传至PLC。网关在此扮演了"协议翻译官"与"数据调度中心"的双重角色。

实现高效协同的关键，在于精准的网关配置。实施时，工程师首先需在PLC编程软件（如RSLogix/Studio 5000）中导入网关的EDS文件，将其配置为一个标准的ETHERNET IP适配器从站，并规划好用于交换数据的输入/输出（I/O）装配实例。随后，在EtherCAT主站配置工具中，扫描并映射连接的所有EtherCAT从站设备（如伺服驱动器、IO模块），建立起从EtherCAT过程数据到网关内部存储区的精确映射。最终，通过网关自带的配置软件，完成ETHERNET IP数据与EtherCAT数据区域之间的交换规则与转换逻辑设定，形成一条贯穿PLC至机械臂末端执行器的透明数据通道。

此类网关的应用，为生产线带来了显著优势：

无缝集成：无需更换既有控制器或设备，保护了工厂在罗克韦尔控制系统上的投资，同时兼容了高性能的EtherCAT驱动技术。
性能卓越：EtherCAT固有的高速、高确定性特性得以保留，确保了机械臂运动的精准同步与快速响应，焊缝质量与生产节拍得到保障。
简化架构：替代了以往可能需要的复杂多层网络和自定义接口，降低了系统复杂性与布线成本。
增强诊断：网关通常提供状态监控与故障指示，便于快速定位问题是存在于网络层、协议层还是设备层。

然而，实施过程也面临挑战。网络时序的精细调优至关重要，需确保以太网/IP侧的扫描周期与EtherCAT行规周期匹配，避免数据不同步。深度诊断能力的建立要求工程师同时理解两种协议栈。此外，不同品牌网关的性能（如转换延迟、带从站数量能力）差异，需根据实际运动控制要求审慎选型。

总结而言，在追求柔性制造与数字智能的今天，疆鸿智能ETHERNET IP转EtherCAT网关已超越简单的连接工具范畴。它通过高效的协议转换，将信息层（IT）的决策优势与运动控制层（OT）的执行优势深度融合，是构建开放、高效、可靠智能产线的关键使能组件。其价值不仅在于解决即时通信难题，更在于为未来产线的扩展升级、数据深度利用奠定了敏捷、统一的网络基础，持续赋能汽车制造业向更高质量与更高效率迈进。
