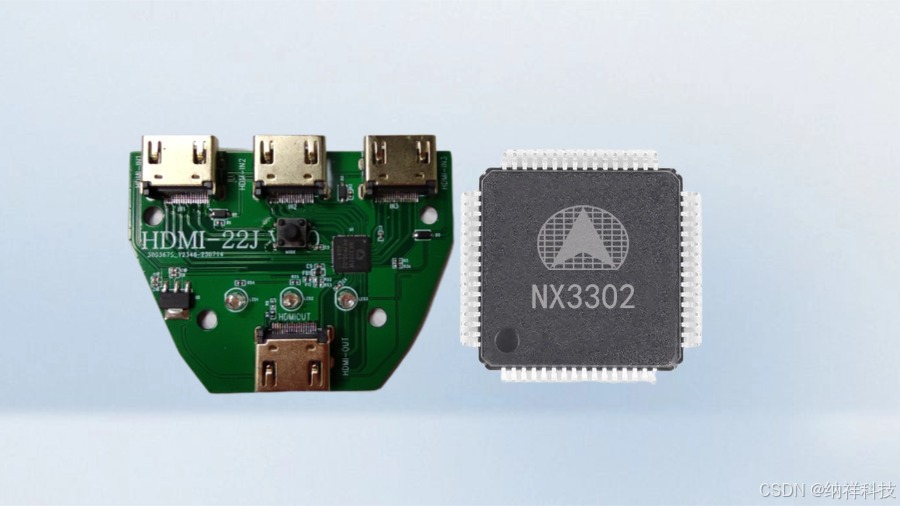

NX3302,3进1出HDMI/DVI视频切换器芯片,兼容LT8631UX

NX3302是一款基于HDMI 1.4/DVI 1.0标准的三通道视频信号切换器,支持高带宽数字音视频传输。该设备提供三个输入端口,可将多源HDMI/DVI信号(如机顶盒、游戏主机等)接入单一HDTV显示终端,通过智能切换实现多设备共享,性能上可以兼容替代LT8631UX。

★核心功能

① 动态选择任一输入端口的HDMI/DVI信号,输出完全符合规范的音视频流

② 完整支持DDC(显示数据通道)与HPD(热插拔检测)协议切换

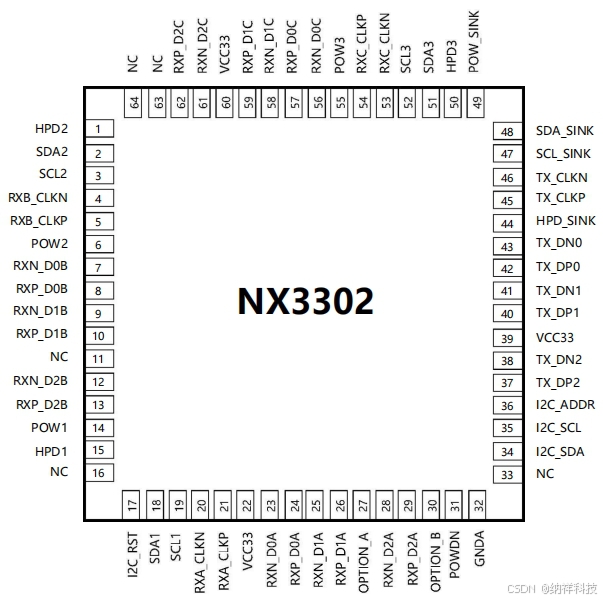

③ 可作为LT8631UX的直接替代方案,保持引脚兼容性

★技术规格

  1. 基础特性

① 协议标准:HDMI 1.4 / DVI 1.0

② 带宽能力:3.4Gbps最大数据速率(支持4K@30Hz)

③ 安全认证:HDCP 1.4兼容

④ 图像增强:Deep Color深色技术支持

⑤ 接口保护:耐压5V DDC总线设计

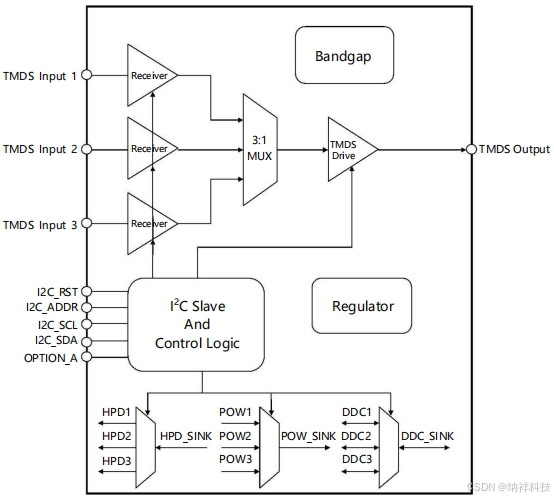

  1. 系统集成架构

① 三合一集成:内置HPD开关、DDC开关及+5V电源指示控制(降低BOM成本30%+)

② 智能检测:实时监控源端与接收端连接状态

③ 控制接口:标准I2C总线配置

④ 电源管理:3.3V±10%供电,集成低抖动时钟电路

★典型应用

① 家庭娱乐:HTPC与游戏主机的智能切换

② 商务场景:会议系统多信号源管理

③ 工程方案:数字标牌/安防监控的信号路由
