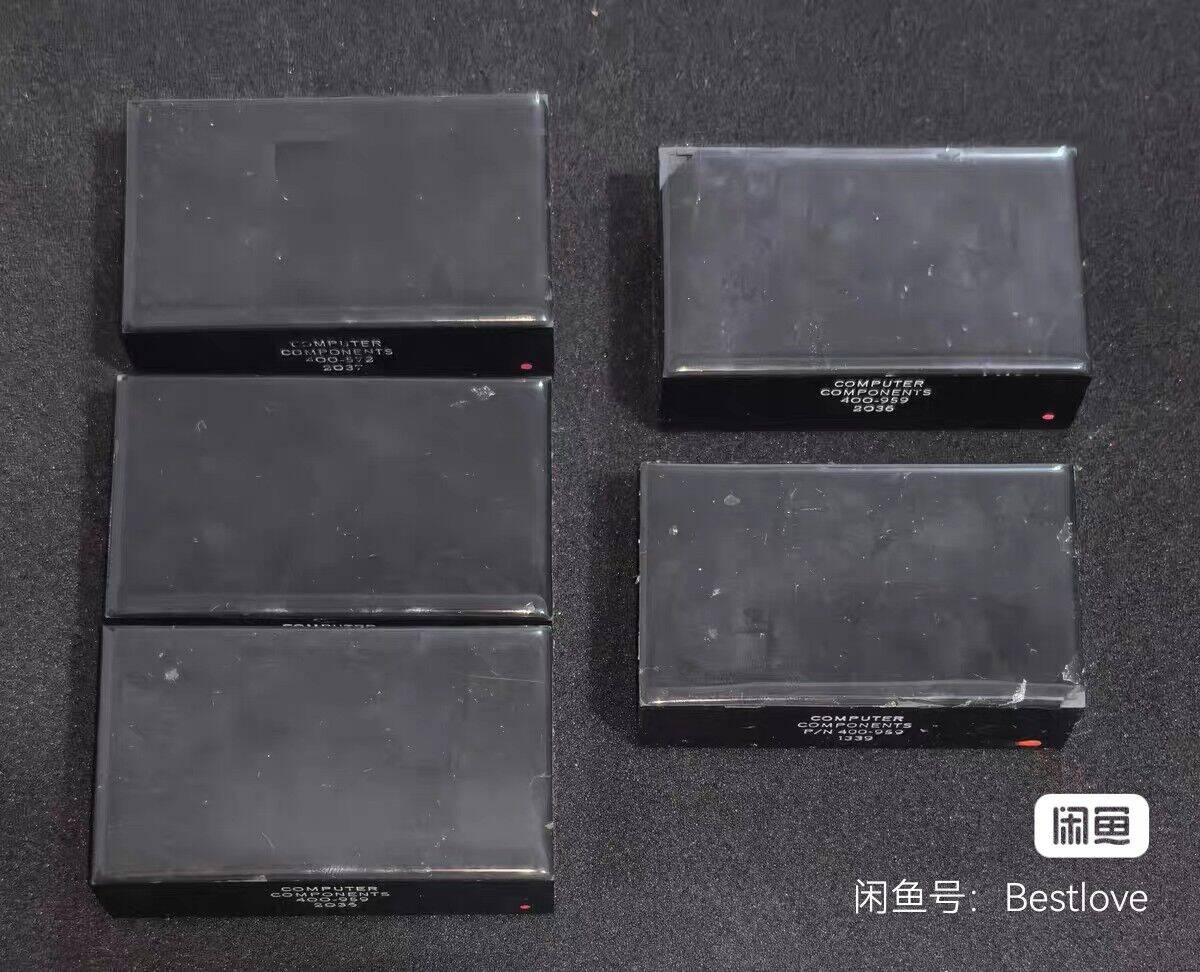

高压继电器是一种电子控制器件，用于在高压电路（通常≥1kV）中通过低压信号控制通断，实现电气隔离和安全操作，广泛应用于电力系统、新能源及工业自动化领域。
!](https://i-blog.csdnimg.cn/direct/756c74dffb4e4e70abbfe40e1cab68a8.jpeg#pic_center)
定义与工作原理
核心定义：当高压电路的输入量（如电压或电流）达到设定阈值时，继电器通过电磁驱动切换输出回路状态，使被控量发生阶跃变化，具备控制系统（输入回路）和被控制系统（输出回路）的双重结构。
工作原理：控制端输入低压信号（如12V DC）→ 线圈通电产生磁场 → 衔铁移动驱动触点闭合/断开 → 灭弧装置（如真空或SF₆气体）瞬间熄灭电火花，确保稳定通断。关键参数包括动作时间（5ms--50ms）和绝缘电阻（≥1000MΩ）。
分类与技术参数
按灭弧介质分类：
真空继电器：触点密封于真空腔，耐电弧、寿命长，适用于高频开关（如电力计量设备）。
气体填充继电器：充SF₆或氮气，耐压>20kV，用于变电站保护系统。
关键参数：
额定电压：1kV--100kV（需高于实际工作电压20%以应对浪涌）。
触点容量：10A--1000A（高压侧），直流负载优选银氧化镉触点。
环境适应性：工作温度-20℃~+85℃，需符合IP67密封防潮标准。
应用场景与选型指南
核心应用：
电力系统：过压/过流保护（如输电线路切断）。
新能源领域：光伏逆变器（DC 1500V开关）、新能源汽车主电路控制（宏发等厂商已供货特斯拉）。
工业设备：高压电机控制、X光机电源通断。
选型要点：
电压匹配：额定电压需覆盖系统最大工作电压（例：450V系统选500V以上继电器）。
认证要求：工业场景需符合GB/T 14598（国标）或UL 508安全认证。
故障规避：高频开关选固态继电器（SSR，寿命>500万次）；电磁干扰环境需强化屏蔽或光纤控制。
