一、LLaMA架构
1. 基本介绍
《LLaMA: Open and Efficient Foundation Language Models》论文地址：https://arxiv.org/abs/2302.13971
LLaMA并非一个全新的、从零开始设计的架构。它巧妙整合并验证了多个当时业界公认的最高效的Transformer改进方案。例如：
- 预归一化：使用RMSNorm层进行归一化，提高训练稳定性。
- SwiGLU激活函数：替代传统的Relu，提升模型表达能力。
- 旋转位置编码：使用RoPE，能更好地处理长序列。
2. 技术路线图：对比Transformer
从对比图可以看出，LLaMA架构在位置编码和自注意力机制上做了较大的调整。Transformer-Decoder中的位置编码不再是给input embedding做改进，而是给经过QK做编码。为了提升计算效率，LLaMA的自注意机制采用的是KV缓存：加入多头为8个头，此时我们要求将KV分别生成两个矩阵并将这两个矩阵保存，针对不同的Q，都是使用缓存的这两个KV来计算。
3. 思考
3.1 为什么LLaMA使用的是Transformer中的Decoder解码器？
- 任务需求的匹配：自回归生成。Decoder的在训练时使用因果注意力掩码(Causal Attention Mask) ，也称为前瞻掩码(Look-ahead Mask)，在计算注意力权重矩阵时，会做一个时间窗静止当前单词对后续单词进行询问，在预测下一个单词的时候，只利用之前的所有词。这本是就是一个天然、高效的文本生成器结构。Encoder模型（BERT）主要擅长理解型任务（eg. 文本分类、文本匹配、语义相似度），而不是生成类任务。这个
- 架构效率：在先沟通的计算预算下，一个巨型纯Decoder模型可能比一个同等规模的Encoder-Decoder模型在生成任务上表现更好，因为所有参数都聚焦于同一个目标。

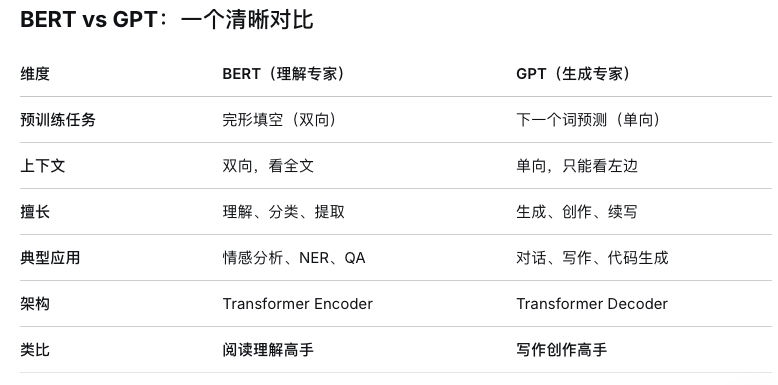

Bert是Encoder-only模型，GPT是Decoder-only模型，上图是具体的对比。
3.2 为什么RoPE只给Q和K做位置编码？
- 注意力分数的计算原理： 注意力机制的核心是"注意力分数"矩阵（Q·K T）计算的是查询与键的匹配度或相关性。这个相关性必须包含位置信息，因为一个词与另一个词的相关性高度依赖于它们之间的相对位置（例如，"apple"在"eat"前面和后面含义完全不同）。因此，位置编码的核心目的是为了让模型在计算"谁应该关注谁"（Q·K^T）时，能够感知到位置关系。
- 注意力分数的计算原理：RoPE是一种相对位置编码，它通过旋转矩阵将位置信息注入到Q和K中，得到的点积（Q_i· K_ j ^ T）结果只依赖于相对位置 i - j，而不是绝对位置 i 或 j 。如果我们将RoPE也应用到V上，可能会扭曲V本身所携带的语义信息，且是没必要的，因为softmax分数已经包含了位置感知，这个分数决定了V的权重，旋转V并不会改变"该关注哪个token的决策"。
二、重要组成部分
1. Embedding
在PyTorch，nn.Embedding层是用于处理离散数据的关键组件，主要功能是将输入的整数索引映射到连续的高维向量空间中，即将索引转化为嵌入向量。
python
import torch
import torch.nn as nn
# 定义Embedding层
embedding = nn.Embedding(10, 3) # num_embeddings=10, embedding_dim=3
# 输入索引
input_indices = torch.tensor([1, 2, 3])
# 获取嵌入向量
output = embedding(input_indices)
print(output)2. RMSNorm均方根层归一化

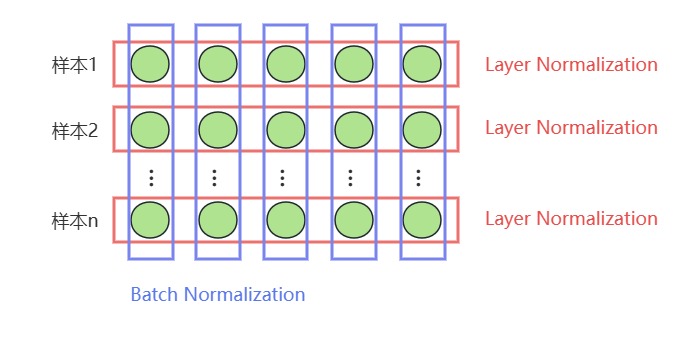

2.1 Layer Normalization 和 Batch Normalization 的区别
最重要的区别在于计算均值和方差的方向不同，LN在一次更新迭代中统计同一层内的所有神经元节点的输出分布（同一个样本下）；BN是在一个Batch内统计某特定神经元的输出分布（跨样本）。
在NLP任务中会经常处理长度不同的句子，使用LN时可以不需要考虑其他样本的长度是否，如果按照Batch维度进行统计的话，会存在一定问题：为了让样本均衡，一般会对样本进行裁剪或者填补，里面一定有大量为0的特征值，因此在计算特征均值和方差肯定会受到影响。

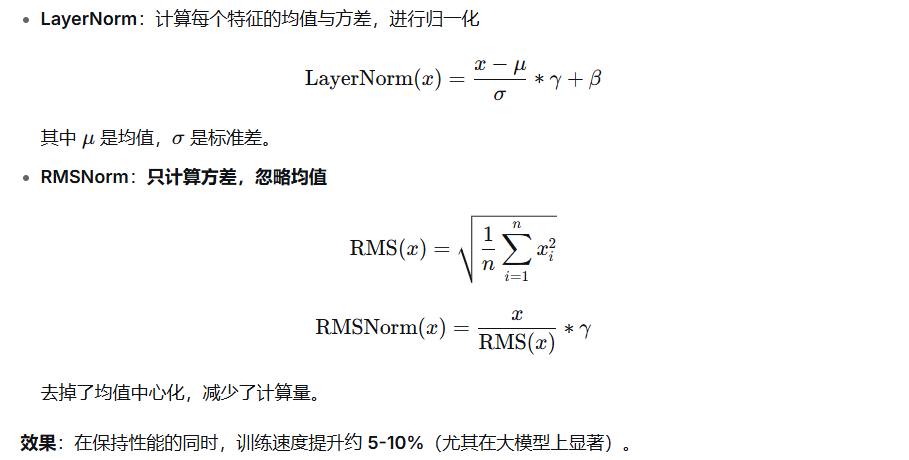

2.2 LN与RMSNorm的区别
那么问题来了，为什么通过RMSNorm可以起到归一化的作用？
首先，要先回顾下归一化层的作用。归一化层是为了防止梯度爆炸/消失，实现手段是控制尺度，而非严格的中心化。RMS(x) 衡量的是向量的"典型幅度"，类似于向量的L2范数（相差一个根号n因子）。经过RMSNorm后，输出向量的RMS值为1：RMS(RMSNorm(x))=1，这就强制输出的尺寸保有一致性。
python
import torch
import torch.nn as nn
class RMSNorm(nn.Module):
def __init__(self, dim: int, eps: float = 1e-8):
super().__init__()
self.eps = eps
self.weight = nn.Parameter(torch.ones(dim))
def _norm(self, x):
# 计算 RMS 归一化因子
rms = torch.rsqrt(x.pow(2).mean(-1, keepdim=True) + self.eps)
return x * rms
def forward(self, x):
# 保持计算精度为float，然后转换回输入类型
output = self._norm(x.float()).type_as(x)
return output * self.weight
# 正确使用方式
x = torch.randn(2, 3, 768)
rmsnorm = RMSNorm(dim=768, eps=1e-6) # 创建实例
norm = rmsnorm(x) # 通过实例调用
print("输出形状:", norm.shape)

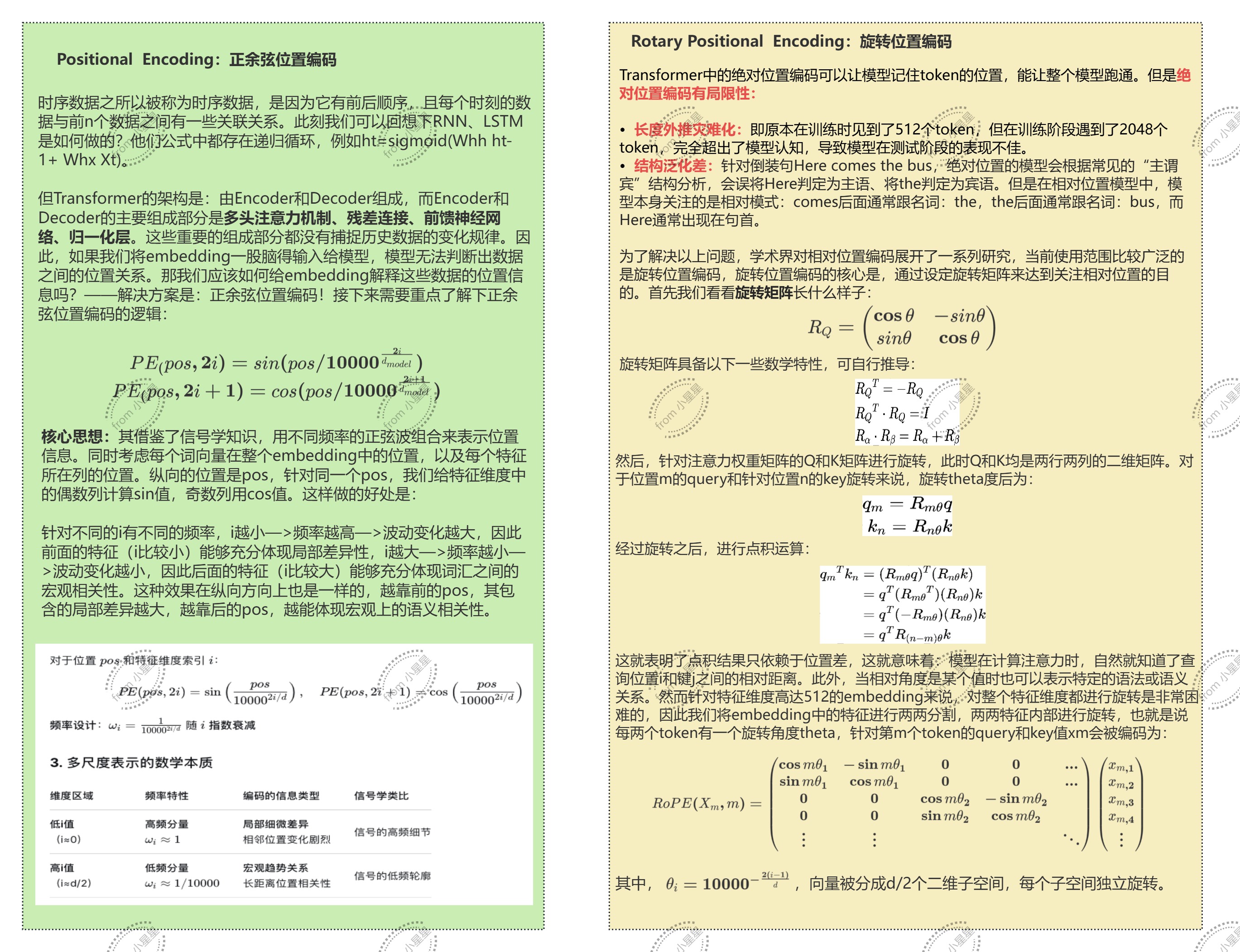

#输出: torch.Size([2, 3, 768])3. 旋转位置编码Rotary Positional Encodings
这段代码不用记了，记不住的···，知道旋转位置编码的原理即可。
python
#定义频率计算
def precompute_pos_cis(dim: int, max_position: int, theta: float = 10000.0):
#频率
freqs = 1.0 / (theta ** (torch.arange(0, dim, 2)[: (dim // 2)].float() / dim))
#位置编码m
m = torch.arange(max_position, device=freqs.device)
#频率乘以位置编码、外积
freqs = torch.outer(m, freqs).float()
#
pos_cis = torch.polar(torch.ones_like(freqs), freqs)
return pos_cis
#将频率用于q、k矩阵
def apply_rotary_emb(xq, xk, pos_cis):
def unite_shape(pos_cis, x):
ndim = x.ndim
assert 0 <= 1 < ndim
print(pos_cis.shape)
print(x.shape[1])
print(x.shape[-1])
assert pos_cis.shape == (x.shape[1], x.shape[-1])
shape = [d if i == 1 or i == ndim - 1 else 1 for i, d in enumerate(x.shape)]
return pos_cis.view(*shape)
xq_ = torch.view_as_complex(xq.float().reshape(*xq.shape[:-1], -1, 2))
xk_ = torch.view_as_complex(xk.float().reshape(*xk.shape[:-1], -1, 2))
pos_cis = unite_shape(pos_cis, xq_)
xq_out = torch.view_as_real(xq_ * pos_cis).flatten(3)
xk_out = torch.view_as_real(xk_ * pos_cis).flatten(3)
return xq_out.type_as(xq), xk_out.type_as(xk)4. Self-Attention（Grouped Multi-Query Attetion with KV cache）
4.1 基本概念
KV缓存（Key-Value Cache）是Transformer模型自回归生成任务中的一个重要加速技术。在文本生成任务中，每一步生成一个新的token，这个新的token跟之前所有的tokens一起重新输入到模型中，预测下一个token。对于每一步的生成，模型会重新计算所有tokens的注意力分数，这个过程是非常耗时的，因此，为了避免重复计算注意力层中的K和V，在生成后续token时，模型只需要计算token的Query，直接调用缓存中的Key和Vaule。
4.2 工作原理
KV缓存大部分时候适用于推理过程中。
-
初始化：
当模型开始时，模型计算输入序列的Key和Value，并将这些计算结果缓存起来，保存在内存中。大部分时候，每个注意力层都会有一对Key-Value缓存，这个缓存是自回归的每次循环中共用的。还有一种做法是：在多头注意力机制中，只保留一个头或者两个头以上的KV值，并共享给所有头使用。
-
生成过程：
当生成下一个token时，模型不需要重新计算前面已经生成的token的Key和Value始终保持更新，包含所有已生成的tokens。最终会包含所有生成序列的Key和Value。
-
更新缓存：
对于每一个生成步骤，模型还会将当前生成的token的Key和Value加入缓存，确保缓存中的Key和Value始终保持更新，能够包含所有已经生成的tokens。
-
加速效果：
由于每个生成步骤只需要计算当前token的Query，而不需要重新计算整个序列的Key和Value，这大大减少了计算量。随着序列长度增加，缓存的使用能够显著减少时间复杂度，使生成过程更快。
4.3 模型代码
4.3.1 分组查询注意力
多个查询头共享一组K、V头。
场景：假设有
- 查询头数（n_q_heads）：8
- KV缓存头数量（n_kv_heads）：2
- 每个头的维度（head_dim）：64
那么我们需要让：
- 这里每个KV需要被8/2=4个查询头共享
python
def repeat_kv(x:torch.Tensor, n_rep:int):
'''
:param x: tensor , shape (bs, slen, n_kv_heads, head_dim)
:param n_rep: 重复次数
:return:
'''
bs, slen, n_kv_heads, head_dim = x.shape
#bs: 批次大小 (batch size)
# slen: 序列长度 (sequence length)
# n_kv_heads: KV 头的数量 (number of key-value heads)
# head_dim: 每个头的维度大小 (dimension size of each head)
if n_rep == 1:
return x
return (
x[:, :, :, None, :]
.expand(bs, slen, n_kv_heads, n_rep, head_dim)
.reshape(bs, slen, n_kv_heads * n_rep, head_dim)
)4.3.2 注意力机制
python
import torch
import torch.nn as nn
from Config import LMConfig
import torch.nn.functional as F
import math
from typing import Optional, Tuple
from dataclasses import dataclass
@dataclass
class LMConfig:
dim: int = 4096
n_heads: int = 32
n_kv_heads: Optional[int] = None
max_seq_len: int = 2048
dropout: float = 0.1
flash_attn: bool = True
def __post_init__(self):
if self.n_kv_heads is None:
self.n_kv_heads = self.n_heads
#旋转位置编码
def apply_rotary_emb(
xq: torch.Tensor,
xk: torch.Tensor,
freqs_cis: torch.Tensor
) -> Tuple[torch.Tensor, torch.Tensor]:
"""
应用旋转位置编码到查询和键上
"""
# 将复数转换为实数和虚数部分
xq_complex = torch.view_as_complex(xq.float().reshape(*xq.shape[:-1], -1, 2))
xk_complex = torch.view_as_complex(xk.float().reshape(*xk.shape[:-1], -1, 2))
# 应用旋转
freqs_cis = freqs_cis.unsqueeze(0).unsqueeze(2) # 添加batch和head维度
xq_out = torch.view_as_real(xq_complex * freqs_cis).flatten(3)
xk_out = torch.view_as_real(xk_complex * freqs_cis).flatten(3)
return xq_out.type_as(xq), xk_out.type_as(xk)
#分组查询注意力
def repeat_kv(x: torch.Tensor, n_rep: int) -> torch.Tensor:
"""
重复KV张量以匹配查询头的数量
"""
batch_size, seq_len, n_kv_heads, head_dim = x.shape
if n_rep == 1:
return x
# 扩展维度并重复
x = x[:, :, :, None, :] # 添加一个维度用于重复
x = x.expand(batch_size, seq_len, n_kv_heads, n_rep, head_dim)
# 重新塑形
x = x.reshape(batch_size, seq_len, n_kv_heads * n_rep, head_dim)
return x
# 最后定义Attention类
class Attention(nn.Module):
def __init__(self, args: LMConfig):
super().__init__()
# 先确定n_kv_heads的值，如果设置了单独的n_kv_heads，就执行多头共享机制
# 如果没设置kv_heads，就意味着全部的头都要执行kv缓存，此时n_kv_heads = n_heads
self.n_kv_heads = args.n_heads if args.n_kv_heads is None else args.n_kv_heads
# 检验，n_heads能否被n_kv_heads除尽
assert args.n_heads % self.n_kv_heads == 0
# 设置头数、kv缓存头数和重复次数
self.n_local_heads = args.n_heads
self.n_local_kv_heads = self.n_kv_heads
self.n_rep = self.n_local_heads // self.n_local_kv_heads
# 设置每个头上的特征维度
self.head_dim = args.dim // args.n_heads
# 设置权重层，当 x 的结构为 (seq_len, d_model)时
# 常规的Q、K、V矩阵的结构应该与 X 一致，也是 (seq_len, d_model)
# 因此常规的 w 应该是 (d_model,d_model)结构
# 在多头注意力中，w 应该是 (d_model, d_model/n_heads)
# 在具有kv缓存的情况下，我们是对所有头上的注意力并行计算
# 因此Q的权重应该是(d_model, d_model)
# K和V的权重应该是(d_model, d_model/n_heads * n_kv_heads)
self.wq = nn.Linear(args.dim, args.n_heads * self.head_dim, bias=False)
self.wk = nn.Linear(args.dim, self.n_kv_heads * self.head_dim, bias=False)
self.wv = nn.Linear(args.dim, self.n_kv_heads * self.head_dim, bias=False)
# 输出层上的O的权重不受影响，是(d_model, d_model)
self.wo = nn.Linear(args.n_heads * self.head_dim, args.dim, bias=False)
# 设置kv缓存初始值
self.k_cache, self.v_cache = None, None
# 设置注意力和残差连接上的dropout层和dropout比例
self.attn_dropout = nn.Dropout(args.dropout)
self.resid_dropout = nn.Dropout(args.dropout)
self.dropout = args.dropout
# flash attention
# print("WARNING: using slow attention. Flash Attention requires PyTorch >= 2.0")
self.flash = hasattr(torch.nn.functional, 'scaled_dot_product_attention') and args.flash_attn
# 设置decoder专用前瞻掩码
# 注意，前瞻掩码是用于QK.T矩阵的
mask = torch.full((1, 1, args.max_seq_len, args.max_seq_len), float("-inf"))
mask = torch.triu(mask, diagonal=1)
# buffer用于保存神经网络中除了权重之外、需要被保存的静态数据们
# 比如掩码矩阵、比如位置编码中的频率等等编码表
# "mask"我们指定的buffer名称，我们可以通过self.mask来调出掩码矩阵
self.register_buffer("mask", mask, persistent=False)
# 设置旋转位置编码中的频率计算
def _precompute_pos_cis(self, dim: int, max_position=10000, theta: float = 10000.0):
freqs = 1.0 / (theta ** (torch.arange(0, dim, 2)[: (dim // 2)].float() / dim))
m = torch.arange(max_position, device=freqs.device)
freqs = torch.outer(m, freqs).float()
pos_cis = torch.polar(torch.ones_like(freqs), freqs)
return pos_cis
def forward(self, x: torch.Tensor, kv_cache=False):
# 作为注意力机制，被输入的x就是原始数据x
# 结构为 (bs, seq_len, d_model)
bsz, seqlen, _ = x.shape
# 无论是否执行KV缓存，Q的求解是不变的
xq = self.wq(x)
# 如果是训练模式下，K和V照常求解
if self.train():
# 将x输入线性层、转换为初始的K和V
# 但是只需要n_kv_heads个头的部分
xk, xv = self.wk(x), self.wv(x)
# 如果是推理模式，且kv_cache设置是打开的
# 那要判断现在是否是初次预测
if kv_cache and self.eval():
# kv缓存是否还是None？已经存在了吗？
if all(cache is not None for cache in (self.k_cache, self.v_cache)):
# 如果不是None，说明不是初次预测了，此时需要的是缓存更新
xk_new_token = self.wk(x[:, -1, :]).unsqueeze(1)
xv_new_token = self.wv(x[:, -1, :]).unsqueeze(1)
xk = torch.cat((self.k_cache, xk_new_token), dim=1)
xv = torch.cat((self.v_cache, xv_new_token), dim=1)
else:
# 如果k和v缓存中有一个为None，说明是初次预测
xk, xv = self.wk(x), self.wv(x)
# 生成xk和xv后，把结果保存到缓存中
self.k_cache, self.v_cache = xk, xv
# 为了更省内存，我们要将数据结构重新整理后适应位置编码的结构
# 可以将该流程命名为"多头旋转位置编码"
xq = xq.view(bsz, seqlen, self.n_local_heads, self.head_dim)
xk = xk.view(bsz, seqlen, self.n_local_kv_heads, self.head_dim)
xv = xv.view(bsz, seqlen, self.n_local_kv_heads, self.head_dim)
# 在Q和K上执行旋转位置编码
pos_cis = self._precompute_pos_cis(self.head_dim, seqlen)
xq, xk = apply_rotary_emb(xq, xk, pos_cis)
# 将k矩阵和v矩阵进行重复
xk = repeat_kv(xk, self.n_rep) # (bs, seqlen, n_local_heads, head_dim)
xv = repeat_kv(xv, self.n_rep) # (bs, seqlen, n_local_heads, head_dim)
# 矩阵乘法计算注意力分数时，要将n_heads作为第二维度
# 因为实际要进行乘法的应该时 (seqlen, head_dim) 这样的二维表
# transpose交换维度，结构变为(bs, n_local_heads, seqlen, head_dim)
xq = xq.transpose(1, 2)
xk = xk.transpose(1, 2)
xv = xv.transpose(1, 2)
# 如果使用flash attention的话
# 就调用nn.functional下面的点乘注意力计算方法
if self.flash and seqlen != 1:
output = torch.nn.functional.scaled_dot_product_attention(xq, xk, xv
, attn_mask=None # 这里是padding掩码
, dropout_p=self.dropout if self.training else 0.0
, is_causal=True # 这里是自动化的前瞻掩码
)
else:
# 不使用flash attention，就自己计算
# 这里的transpose是对最后两个维度的转置
scores = torch.matmul(xq, xk.transpose(2, 3)) / math.sqrt(self.head_dim)
# 在注意力分数上放上掩码
# 如果有kv缓存的话，现在我们的kv矩阵可能会比掩码矩阵要大了
# 获取缓存的长度
cache_len = self.k_cache.shape[1] if self.k_cache is not None else 0
total_len = cache_len + 1 # 当前总长度，等于历史缓存长度 + 当前序列长度
# 检查是否需要扩展掩码矩阵
if total_len > self.mask.shape[-1]:
# 动态生成新的掩码，大小为 (seq_len + cache_len, seq_len + cache_len)
new_mask = torch.full((1, 1, total_len, total_len), float("-inf")).to(x.device)
new_mask = torch.triu(new_mask, diagonal=1) # 生成前瞻掩码
self.mask = new_mask # 更新掩码矩阵
scores = scores + self.mask[:, :, :seqlen, :seqlen]
# 对最后一个维度求解softmax
scores = F.softmax(scores.float(), dim=-1).type_as(xq)
scores = self.attn_dropout(scores)
output = torch.matmul(scores, xv) # (bs, n_local_heads, seqlen, head_dim)
# 最后再将结构转回来，并且将n_heads中的所有信息合并
# contiguous() 用于确保张量在内存中的存储是连续的
# 特别是在经过某些操作（如 transpose）后，这对后续的 view() 等操作至关重要，以避免错误
output = output.transpose(1, 2).contiguous().view(bsz, seqlen, -1)
# 注意力机制的输出
output = self.wo(output)
output = self.resid_dropout(output)
return output
# 测试
config = LMConfig(dim=768, n_heads=12, n_kv_heads=4, max_seq_len=512)
attention = Attention(config)
x = torch.randn(2, 16, config.dim) # batch_size=2, seq_len=16
output = attention(x)
print(f"输出形状: {output.shape}")
# 应该输出: torch.Size([2, 16, 768])5. 门控前馈神经网络FFN with SwiGLU
5.1 门控FFN

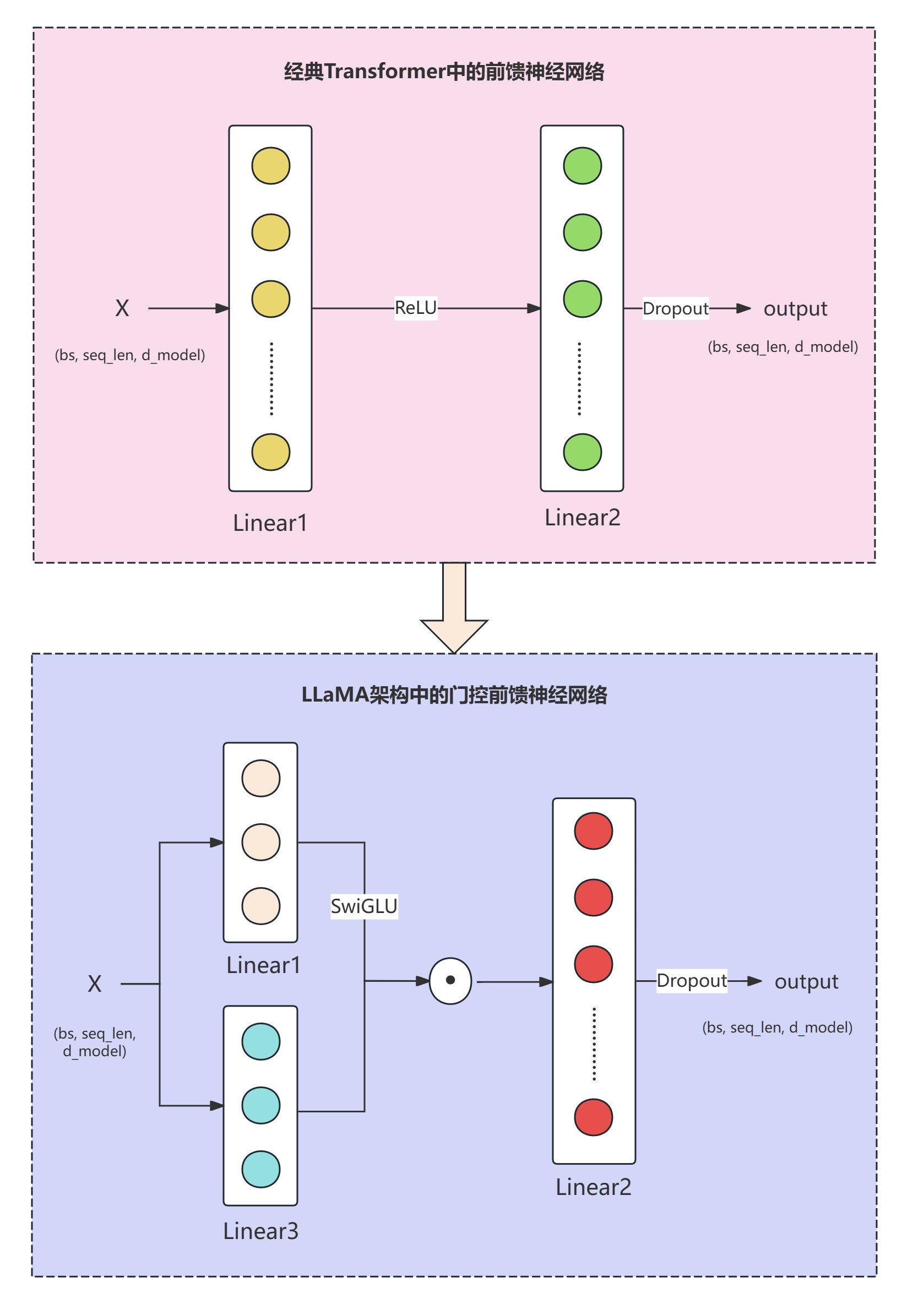

与常见的前馈神经网络相比，LLaMA架构中的前馈神经网络有一些独特的设计。
典型的前馈神经网络是：output = Linear2(Activation (Linear1(x))。
LLaMA中的前馈神经网络是：output = Linear2(SwiGLU(Linear1(x)⊙(Linear3(X)))。其中SwiGLU(Linear1(x) ) 和 Linear3(X) 两条路线性路径的输出逐元素相乘(⊙)，实现了信息的动态控制。这种门控结构类似于在 LSTM 和 GRU 等门控循环网络中的思想，但它被应用在 Transformer 的前馈网络（FFN）层中，用于增强网络的非线性表达能力和训练效率。
门控机制为何高效？
门控机制(Gating Mechanism) 是深度学习中的一种重要设计，它通过信息流的动态选择，提升了模型的表达能力和训练效率。相比于单纯的线性变化和激活函数，门控机制更加灵活，使模型能够根据输入数据的特性决定哪些信息需要传递、哪些信息需要抑制。
| 优势 | 解释 |
|---|---|
| 避免冗余计算 | 只让有用的信息通过，抑制无关信息，提升计算效率 |
| 强化非线性表达能力 | 通过多条路径组合增强模型的表达能力 |
| 改善梯度流动 | 减少梯度消失问题，提高深层网络的训练效率 |
| 自适应学习能力 | 根据不同输入动态选择信息流，提高任务适用性 |
| 多任务场景中的共享能力 | 在多任务或多模态模型中更智能地控制信息流动路径 |
5.2 SwiGLU激活函数
SiwGLU激活函数的基本形式为：
SwiGLU(x)=GELU(W1aX) ⊙ (W1bX)
python
# 定义 ReLU 激活函数及其梯度
def relu(x):
return np.maximum(0, x)
def relu_derivative(x):
return np.where(x > 0, 1, 0)
# 定义 GELU 激活函数及其梯度
def gelu(x):
return 0.5 * x * (1 + np.tanh(np.sqrt(2 / np.pi) * (x + 0.044715 * x**3)))
def gelu_derivative(x):
tanh_term = np.tanh(np.sqrt(2 / np.pi) * (x + 0.044715 * x**3))
sech2_term = 1 - tanh_term ** 2 # tanh 导数
return 0.5 * (1 + tanh_term + np.sqrt(2 / np.pi) * x * (1 + 3 * 0.044715 * x**2) * sech2_term)
# 定义 SwiGLU 激活函数及其梯度
def swiglu(x, W1a=1.0, W1b=1.0):
return gelu(W1a * x) * (W1b * x)
def swiglu_derivative(x, W1a=1.0, W1b=1.0):
gelu_grad = gelu_derivative(W1a * x) * W1a
return gelu_grad * (W1b * x) + gelu(W1a * x) * W1b

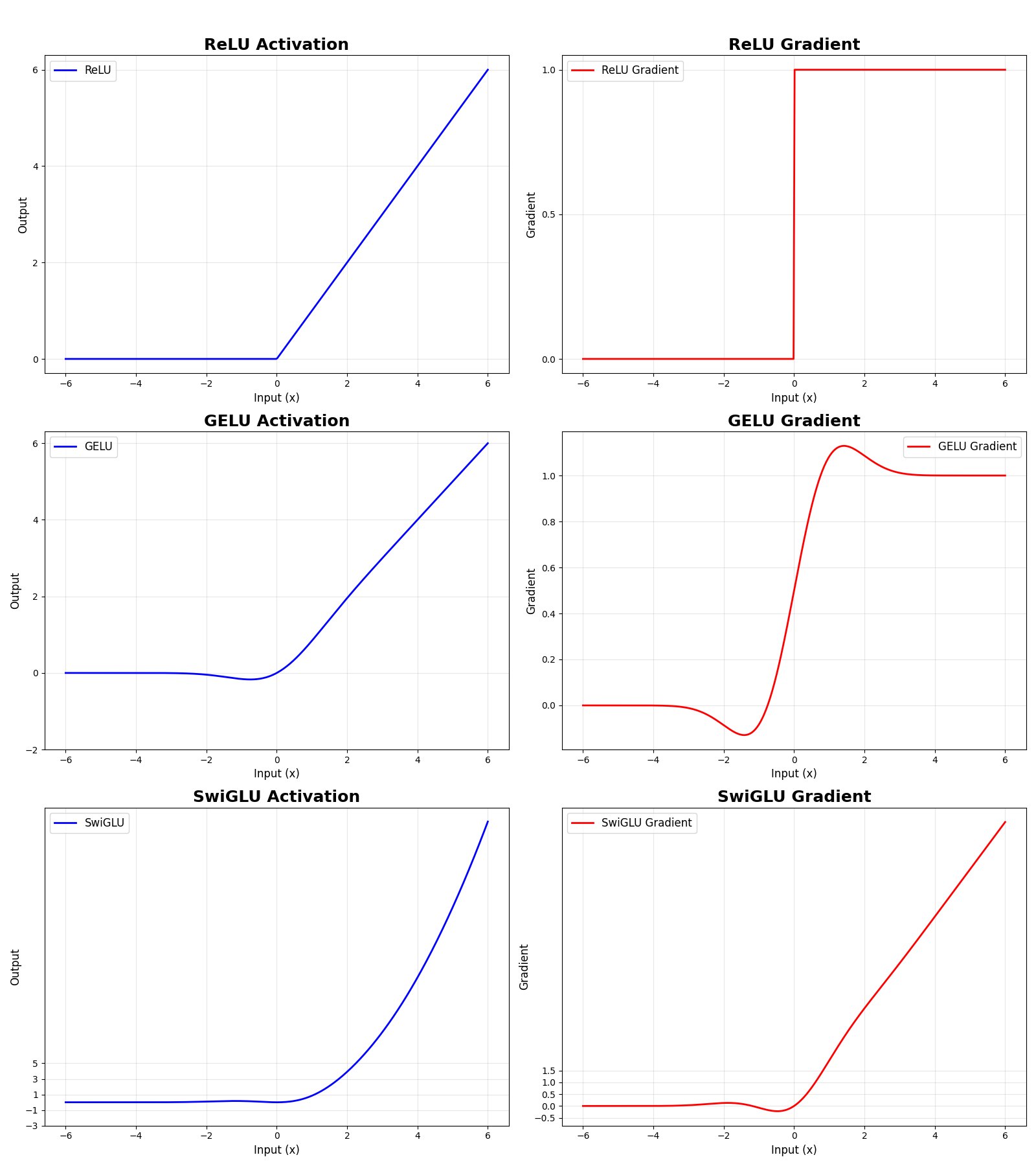

| 梯度特征 | 问题 | |
|---|---|---|
| ReLU | z>0：梯度恒为1、z≤0：梯度恒为0 | 1、死亡神经元问题，一旦输入为负值，梯度永久为0，神经元"死亡"且无法恢复；2、在0点出梯度不连续，理论上为不可导点 |
| GELU | 平滑过渡，平滑曲线没有突变点，梯度抓奸衰减但不为0 | 能够环节死亡神经元，负值区仍有小梯度，神经元可能"复活"，平滑梯度有利于优化器收敛 |
| SwiGLU | 结合了门控机制导致非对称结构，梯度范围更大，梯度值可能会超过1 | 优势：能自适应调节信息流，拥有更复杂的非线性，能拟合更复杂的函数，梯度有正有负，有利于逃离局部最小值 |
- Relu适用场景：计算资源有限、深层CNN、需要稀疏激活时；
- GELU适用场景：Transformer架构（Bert、GPT）、需要稳定训练、自然语言处理；
- SwiGLU适用场景：大语言模型、追求最高性能、有充足计算资源。
5.3 SiLU激活函数
在实际实现LLaMA机构时，LLaMA官方没有适用广发好评的GELU函数，而是使用了SiLU激活函数，它是一种平滑的非线性激活函数，全称为： Sigmoid-Weighted Linear Unit。SiLU在许多深度学习任务中优于传统的激活函数，并且已经被应用于Transformer等现代架构中。
python
import numpy as np
import matplotlib.pyplot as plt
# 定义 SiLU 激活函数及其梯度
def silu(x):
return x * (1 / (1 + np.exp(-x))) # SiLU = x * sigmoid(x)
def silu_derivative(x):
sigmoid_x = 1 / (1 + np.exp(-x))
return sigmoid_x * (1 + x * (1 - sigmoid_x)) # d(SiLU)/dx
SiLU 关键特性：
- 平滑性：处处可微（包括x=0）， 它在训练过程中提供了更平稳的梯度更新，使模型更容易收敛。
- 非单调梯度：梯度先减后增 。
- 无死亡神经元：梯度永不为0。
5.4 LLaMA架构的门控FFN代码
python
class FeedForward(nn.Module):
def __init__(self, dim:int, hidden_dim:int, multiple_of: int, dropout: float):
super().__init__()
if hidden_dim is None:
hidden_dim = 4* dim
#初步估算，Transformer前馈网络的传统比例（FFN维度=4*模型维度 dim=512，则hidden_dim=2048）
hidden_dim = int( 2 * hidden_dim /3)
#将维度缩小到原始的2/3，目的是减少参数数量，提高计算效率
hidden_dim = multiple_of * ((hidden_dim + multiple_of - 1) // multiple_of)
#向上取整到最近的multiple_of的倍数
#例如：(1365 + 256 - 1) // 256 = (1620) // 256 = 6
#6 * 256 = 1536 # 最终hidden_dim
# multiple_of通常是2的幂次（如256、512）
# 对齐到特定倍数可以：
# 1. 提高内存访问效率
# 2. 优化GPU计算（warp对齐）
# 3. 减少缓存未命中
self.w1 = nn.Linear(dim, hidden_dim, bias=False)
self.w2 = nn.Linear(hidden_dim, dim, bias=False)
self.w3 = nn.Linear(dim, hidden_dim, bias=False)
self.dropout = nn.Dropout(dropout)
def forward(self, x):
return self.dropout(self.w2(F.silu(self.w1(x)) * self.w3(x))) 6. 混合专家网络用于FFN层
从门控机制出发来思考，当我们的gate不止一扇门，是否可以拥有动态的筛选策略？是否意味着我们可以同时筛选出不同、但都市场重要和精准的信息？就如果卷积神经网络利用不同的卷积核来解读不同的信息、注意力机制用不同的头来解读不同的信息一样，门控机制中我们也可以有不同的门通过不同的方式筛选信息，混合专家模型因此而诞生。

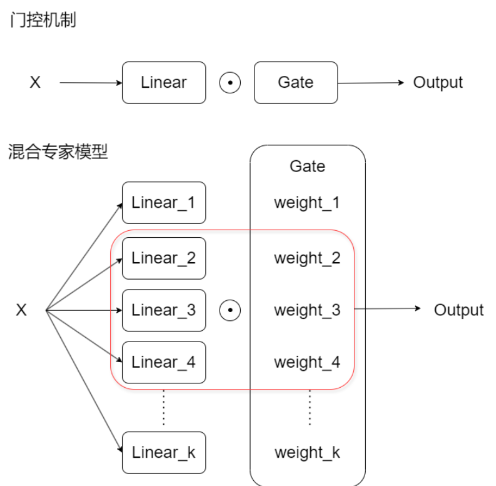

当我们使用多个们同时控制信息的流通时，这些有很多门组成的结构被称为路由器。如图所示，混合专家模型（MoE）是一种动态路由策略，通过为不同的输入选择不同的子模型（专家模型）进行计算。相比于传统的全连接前馈网络，MoE在每次向前传播时只激活部分专家模型，从而实现计算效率的提升。动态路由策略是一种在深度学习模型中使用的技术，其核心思想史：根据输入数据的特征动态选择路径或专家模型来处理信息。与传统模型估的前向传播路径不同，动态路由策略在每次向前传播时，根据输入的情况选择最合适的子网络、路径或专家来处理数据。这大幅提升了模型的灵活性、计算效率和泛化能力。
6.1 MoE原理
核心公式如下：
其中，Ei(x)为第i个专家模型的输出；Gi(x)为路由器（Gate）计算得到的权重，决定那些专家应该被激活以及激活的程度有多大；N表示专家模型的总量，通常来说不会采用全部的专家结果，而是采用权重最大的top-k个专家的结果，因此在实际计算中，N往往被k所替代。
重要组件：
- 专家模型（Experts）： 多个全连接层或其他子模型，每个在还价处理输入的不同部分或模式。
- 路由器（Router/Gate）： 为每个输入选择合适的专家（可以是一个或者多个），并未每个选中的专家分配权重。
- Sparse Activation：每次计算时，只激活少数几个专家，大幅减少计算开销。在实际计算中，路由器不会为所有专家分配非零权重，而是选择top-k个权重最高的专家激活。未被激活的专家的输出将不会参与计算，他们的权重Gi(x)会是0。
6.2 MoE与Transformer或LLaMA架构是什么关系？MoE的优势
MoE作为很好的输出模型，可以用于替代Transformer中的前馈网络(FFN)。
-
提高模型的表达能力：在传统FFN中，每一层都使用相同的参数出入所有输入，这限制了模型的表达能力。在MoE中，不同的专家网络可以学习不同的模式，每次处理输入时，可以动态选择不同的专家来增强模型的灵活性。
-
参数量高，但计算量低：使用MoE后，模型的总参数增加，但每次前向传播时，只能激活部分专家，因此计算量并不会线性增加。
-
增强泛化能力：每个专家专注于学习特定模式，有助于减少模型的过拟合，提高模型的泛化能力。

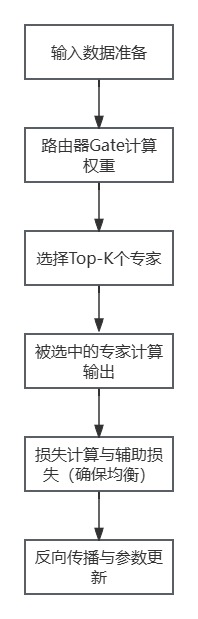

6.3 MoE训练流程
在混合专家模型（MoE）中，由于其稀疏激活机制，专家的选择并非针对整个批次的整体输出，而是针对每个token进行选择和计算的，这就是为什么一个专家的激活频率是基于每个token来统计的。在引入MoE后，模型会为每个token或每个实践部单独计算路由器输出，从而决定该token应该选择哪些专家。这意味着：每个token的计算会激活不同的专家，每个专家在同一个批次不同的token上可能会被多次激活。
少数专家瓶颈是MoE常见的问题之一，在实际的训练中可能会出现以下几种情况：
1、专家的偏向性：由于路由器的训练偏差，某些专家会被频繁激活，而其他专家几乎不被使用；
2、激活不均衡：一些专家会承担大部分计算，而其他专家却被"闲置"，无法获得足够的训练机会；
3、参数更新不充分：未被激活的专家参数得不到更新，导致这些专家无法在模型训练中发挥作用。
为了解决专家瓶颈问题，通常会引入"辅助损失(Auxiliary Loss)"机制，用来均衡专家的使用频率，确保所有专家能在训练中获得足够的激活机会。这种辅助损失会被叠加在神经网络的主要损失（交叉熵损失/MSE）上，它在训练过程中与主要损失一起影响模型的反向传播和参数更新。这种设计确保模型在优化主要任务时，也能实现额外的目标：均衡专家的使用频率、提高模型的泛化能力。Total Loss = MainLoss + alpha * Auxiliary Loss，其中alpha是用来控制平衡的超参数。
在Mixture of Experts （MoE）模型中，常见的辅助损失用于帮助训练过程中的专家选择更加平衡，防止某些专家过渡选择或者其他专家很少被选中。以下是常见MoE辅助损失的例子：
负载平衡损失 (Load Balancing Loss)：促进不同专家的负载更加平衡，避免过度依赖某个专家。一种常见的形式是使用专家的选择频率与分配的均衡性来构造。通常，目标是让每个专家的选择概率与理想的均匀分布更接近。
基于熵的损失 (Entropy-based Loss)：通过增加专家选择的熵，鼓励模型选择更多的专家来参与计算，从而减少某些专家的过载。
KL 散度损失 (KL Divergence Loss)：将实际的专家选择分布与理想的均匀分布进行比较。
专家负载正则化 (Expert Load Regularization)：控制每个专家的负载，使得负载接近于模型的理想目标负载，比如让每个专家处理相同数量的样本。
实际使用的损失函数：在进行实践时，我们可以使用平均权重和平均使用率来平衡专家的选择。比如说：
N routed_experts是专家的数量；
Pi是所有专家的平均权重；
fi是专家的平均使用率。
python
import numpy as np
#定义三个权重矩阵和对应的top-k矩阵
#非常均衡，但是每个专家对每个token的处理高度类似
weight_1 = np.array([
[0.34, 0.34, 0.32],
[0.34, 0.32, 0.34],
[0.34, 0.34, 0.32],
[0.32, 0.34, 0.34]
])
#二维矩阵，每一行是针对每一个token的每个专家的权重值
topk_1 = np.array([
[1, 1, 0],
[1, 0, 1],
[1, 1, 0],
[0, 1, 1]
])
#针对wight1来说，选择权重值最高的前两个专家
#每个专家都又被用到，也实现了一定的特异化
weight_2 = np.array([
[0.6, 0.25, 0.15],
[0.4, 0.4, 0.2],
[0.3, 0.6, 0.1],
[0.04, 0.06, 0.9]
])
topk_2 = np.array([
[1, 1, 0],
[1, 1, 0],
[1, 1, 0],
[0, 1, 1]
])
# 不均衡，只有专家1和专家2被使用
weight_3 = np.array([
[0.6, 0.25, 0.15],
[0.4, 0.4, 0.2],
[0.3, 0.6, 0.1],
[0.9, 0.06, 0.04]
])
print(weight_3.mean(axis=0))
topk_3 = np.array([
[1, 1, 0],
[1, 1, 0],
[1, 1, 0],
[1, 1, 0]
])
print(topk_3.mean(axis=0))
#定义计算pi和fi的函数
def calculate_aux_loss(weights, topk):
pi = weights.mean(axis=0) #计算纵向均值pi：每个专家被激活的概率
fi = topk.mean(axis=0) #计算纵向值fi，每个专家被使用的频率
pi_fi = pi * fi #计算pi * fi
return pi_fi.sum() #返回aux_loss损失
#计算三个aux_loss
aux_loss_1 = calculate_aux_loss(weight_1, topk_1)
aux_loss_2 = calculate_aux_loss(weight_2, topk_2)
aux_loss_3 = calculate_aux_loss(weight_3, topk_3)
print(aux_loss_1, aux_loss_2, aux_loss_3)因此可以得出结论，当专家使用频率越不均衡时，辅助损失越大。
python
import torch
import torch.nn.functional as F
bsz = 3
seq_len = 10
total_tokens = bsz * seq_len #一共有300个单词
#从所有专家那里获得的输出结果
hidden_states = torch.randn(size=(30, 512))
#Token 1 的隐藏状态: (512维)
#权重的初始化参数
self_weight = torch.randn(size=(6, 512))
#专家1的权重: (512维)
#利用线性层将二者相连，构建每个token上每个专家的权重
weights = F.linear(hidden_states, self_weight, None)
#等价于(30, 512) @ (512, 6) ，Linear内部做了设计，可以直接点积
print(weights.shape) #每个token在每个专家上的得分
#torch.Size([30, 6])最终得到了每个token的所有6个专家的得分6.4 MoE训练阶段和推理阶段的不同
在推理阶段，不需要存储所有专家的梯度，只激活选中的专家。
| 阶段 | 训练 | 推理 |
|---|---|---|
| 激活专家 | Tok-k专家参与计算，但所有专家更新梯度 | 只激活tok-k专家，其他专家不计算 |
| 反向传播 | 需要反向传播和梯度计算 | 不需要梯度计算 |
| 内存占用 | 高（需存储所有专家的参数和梯度） | 低（只需要存储部分专家的输出） |
| 计算量 | 高 | 低 |
| 负载均衡 | 需要负载均衡，避免专家使用不均 | 不需要，因为只需要一次向前传播 |
| 跨设备通信 | 需频繁跨设备通信 | 通信需求较低 |
6.5 MoE模型代码
python
# ============ MoEGate 类 ============
class MoEGate(nn.Module):
def __init__(self, config: LMConfig):
super().__init__()
self.config = config
self.top_k = config.num_experts_per_tok
self.n_routed_experts = config.n_routed_experts
self.scoring_func = config.scoring_func
self.alpha = config.aux_loss_alpha
self.seq_aux = config.seq_aux
self.norm_topk_prob = config.norm_topk_prob
self.gating_dim = config.dim
self.weight = nn.Parameter(torch.empty((self.n_routed_experts, self.gating_dim)))
self.reset_parameters()
def reset_parameters(self):
nn.init.kaiming_uniform_(self.weight, a=math.sqrt(5))
def forward(self, hidden_states):
bsz, seq_len, h = hidden_states.shape
hidden_states = hidden_states.view(-1, h)
# 计算专家得分
logits = F.linear(hidden_states, self.weight, None)
if self.scoring_func == 'softmax':
scores = logits.softmax(dim=-1)
else:
raise NotImplementedError(f'不支持的scoring_func: {self.scoring_func}')
# 选择top-k专家
topk_weight, topk_idx = torch.topk(scores, k=self.top_k, dim=-1, sorted=False)
if self.top_k > 1 and self.norm_topk_prob:
denominator = topk_weight.sum(dim=-1, keepdim=True) + 1e-20
topk_weight = topk_weight / denominator
# 辅助损失
if self.training and self.alpha > 0.0:
scores_for_aux = scores
aux_topk = self.top_k
topk_idx_for_aux_loss = topk_idx.view(bsz, -1)
if self.seq_aux:
scores_for_seq_aux = scores_for_aux.view(bsz, seq_len, -1)
ce = torch.zeros(bsz, self.n_routed_experts, device=hidden_states.device)
ce.scatter_add_(
1, topk_idx_for_aux_loss,
torch.ones(bsz, seq_len * aux_topk, device=hidden_states.device)
).div_(seq_len * aux_topk / self.n_routed_experts)
aux_loss = (ce * scores_for_seq_aux.mean(dim=1)).sum(dim=1).mean() * self.alpha
else:
mask_ce = F.one_hot(topk_idx_for_aux_loss.view(-1), num_classes=self.n_routed_experts)
ce = mask_ce.float().mean(0)
Pi = scores_for_aux.mean(0)
fi = ce * self.n_routed_experts
aux_loss = (Pi * fi).sum() * self.alpha
else:
aux_loss = None
return topk_idx, topk_weight, aux_lossMoEGate主要做了三件事：1、计算每个专家的权重；2、挑选前top-k个专家；3、计算辅助损失函数。其核心代码是：
python
# 1. 计算每个专家的权重（得分）
scores = F.linear(hidden_states, self.weight).softmax(dim=-1)
# 输出: (num_tokens, num_experts)
# 意义: 每个token对每个专家的"偏好程度"
# 2. 挑选前top-k个专家
topk_weight, topk_idx = torch.topk(scores, k=self.top_k)
# topk_idx: 选中的专家编号 (num_tokens, top_k)
# topk_weight: 对应的权重 (num_tokens, top_k)
# 3. 计算辅助损失函数
aux_loss = 计算负载均衡损失() # 防止专家使用不均
# 只在训练时计算，推理时不用整体的文件有三个：分别是config.py、moe-gate.py、moe_layer.py
python
# ============ 配置类 ============
from dataclasses import dataclass
from typing import Optional
@dataclass
class LMConfig:
"""语言模型配置类"""
# 模型基本参数
dim: int = 512
n_layers: int = 12
vocab_size: int = 50257
# MoE门控参数
n_routed_experts: int = 8
num_experts_per_tok: int = 2
# 门控计算参数
scoring_func: str = 'softmax'
norm_topk_prob: bool = True
aux_loss_alpha: float = 0.01
seq_aux: bool = False
# 专家网络参数
expert_dim: Optional[int] = None
expert_intermediate_size: int = 2048
expert_activation: str = 'gelu'
def __post_init__(self):
if self.expert_dim is None:
self.expert_dim = self.dim
python
from config import LMConfig
import torch.nn as nn
import torch
import math
import torch.nn.functional as F
# ============ MoEGate 类 ============
class MoEGate(nn.Module):
def __init__(self, config: LMConfig):
super().__init__()
self.config = config
self.top_k = config.num_experts_per_tok
self.n_routed_experts = config.n_routed_experts
self.scoring_func = config.scoring_func
self.alpha = config.aux_loss_alpha
self.seq_aux = config.seq_aux
self.norm_topk_prob = config.norm_topk_prob
self.gating_dim = config.dim
self.weight = nn.Parameter(torch.empty((self.n_routed_experts, self.gating_dim)))
self.reset_parameters()
def reset_parameters(self):
nn.init.kaiming_uniform_(self.weight, a=math.sqrt(5))
def forward(self, hidden_states):
bsz, seq_len, h = hidden_states.shape
hidden_states = hidden_states.view(-1, h)
# 计算专家得分
logits = F.linear(hidden_states, self.weight, None)
if self.scoring_func == 'softmax':
scores = logits.softmax(dim=-1)
else:
raise NotImplementedError(f'不支持的scoring_func: {self.scoring_func}')
# 选择top-k专家
topk_weight, topk_idx = torch.topk(scores, k=self.top_k, dim=-1, sorted=False)
if self.top_k > 1 and self.norm_topk_prob:
denominator = topk_weight.sum(dim=-1, keepdim=True) + 1e-20
topk_weight = topk_weight / denominator
# 辅助损失
if self.training and self.alpha > 0.0:
scores_for_aux = scores
aux_topk = self.top_k
topk_idx_for_aux_loss = topk_idx.view(bsz, -1)
if self.seq_aux:
scores_for_seq_aux = scores_for_aux.view(bsz, seq_len, -1)
ce = torch.zeros(bsz, self.n_routed_experts, device=hidden_states.device)
ce.scatter_add_(
1, topk_idx_for_aux_loss,
torch.ones(bsz, seq_len * aux_topk, device=hidden_states.device)
).div_(seq_len * aux_topk / self.n_routed_experts)
aux_loss = (ce * scores_for_seq_aux.mean(dim=1)).sum(dim=1).mean() * self.alpha
else:
mask_ce = F.one_hot(topk_idx_for_aux_loss.view(-1), num_classes=self.n_routed_experts)
ce = mask_ce.float().mean(0)
Pi = scores_for_aux.mean(0)
fi = ce * self.n_routed_experts
aux_loss = (Pi * fi).sum() * self.alpha
else:
aux_loss = None
return topk_idx, topk_weight, aux_lossmoe_layer.py
python
import torch
import torch.nn as nn
from config import LMConfig
from moe_gate import MoEGate
# ============ Expert 类 ============
class Expert(nn.Module):
"""单个专家网络"""
def __init__(self, config):
super().__init__()
self.config = config
self.fc1 = nn.Linear(config.dim, config.expert_intermediate_size)
self.fc2 = nn.Linear(config.expert_intermediate_size, config.dim)
self.activation = nn.GELU() if config.expert_activation == 'gelu' else nn.ReLU()
self.dropout = nn.Dropout(0.1) # 简化，实际从config读取
def forward(self, x):
return self.fc2(self.dropout(self.activation(self.fc1(x))))
# ============ MoELayer 类 ============
class MoELayer(nn.Module):
"""完整的MoE层"""
def __init__(self, config):
super().__init__()
self.config = config
self.gate = MoEGate(config) # 这里使用上面定义的MoEGate
self.experts = nn.ModuleList([
Expert(config) for _ in range(config.n_routed_experts)
])
def forward(self, x):
# 1. 门控计算：选择专家
indices, weights, aux_loss = self.gate(x)
# 2. 展平输入
x_flat = x.view(-1, x.shape[-1])
# 3. 初始化输出
output = torch.zeros_like(x_flat)
# 4. 处理每个专家
for i, expert in enumerate(self.experts):
# 获取需要当前专家处理的token
mask = (indices == i).any(dim=-1) # (batch*seq,)
if mask.any():
expert_input = x_flat[mask]
expert_output = expert(expert_input)
# 获取这些token在当前专家上的权重
expert_weights = weights[mask].sum(dim=-1, keepdim=True)
# 累加到输出
output[mask] += expert_output * expert_weights
# 5. 恢复形状并返回
output = output.view_as(x)
return output, aux_loss使用示例
python
# ============ 使用示例 ============
if __name__ == "__main__":
# 创建配置
config = LMConfig(dim=512, n_routed_experts=8, num_experts_per_tok=2)
# 创建MoE层
moe_layer = MoELayer(config)
# 模拟输入
x = torch.randn(4, 32, 512)
# 前向传播
moe_layer.train() # 设置为训练模式，会计算辅助损失
output, aux_loss = moe_layer(x)
print(f"输入形状: {x.shape}")
print(f"输出形状: {output.shape}") # (4, 32, 512)
print(f"辅助损失: {aux_loss.item():.6f}" if aux_loss输入形状: torch.Size([4, 32, 512])
输出形状: torch.Size([4, 32, 512])
辅助损失: 0.010112
