Origin将百分比堆积柱状图和点线图升级为双Y轴百分比堆积柱状图

单Y轴图往往不能表示两组或几组数据之间关系,而双Y轴图是一种在同一图表中使用两个独立的纵坐标轴的数据可视化形式,允许同时展示两种不同量纲或量级的数据系列。它常用于比较两组关联数据的变化趋势与相互关系,但需谨慎使用以避免误导性解读。

本期教程以蛋白质二级结构和二硫键的数据来叙述如何将多个单独的数据绘制成双Y轴柱状图,以此来阐述趋势和各个数据之间的相互关系。

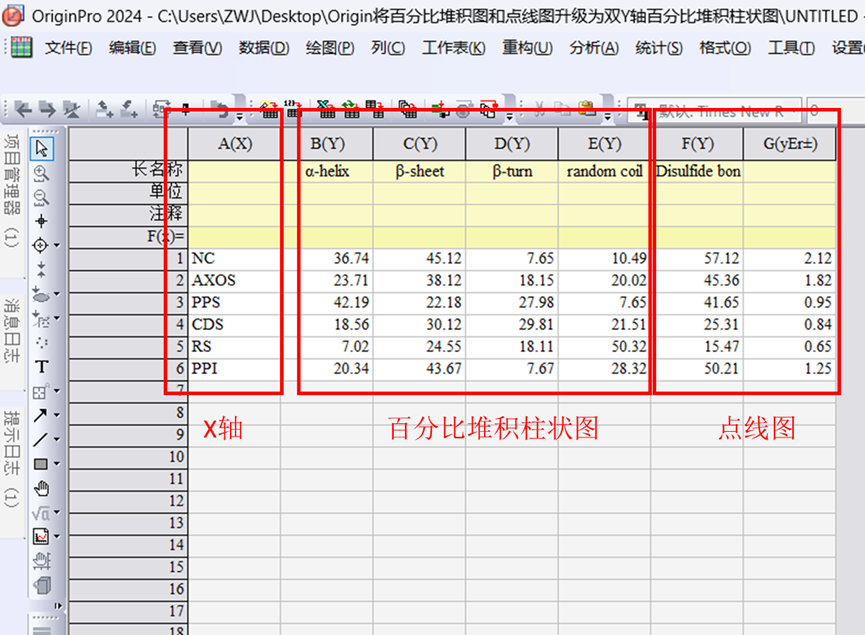

1.打开Origin软件,将数据导入到软件中,数据格式为XYY,其中包括百分比堆积柱状图数据和点线图数据,如下图所示:

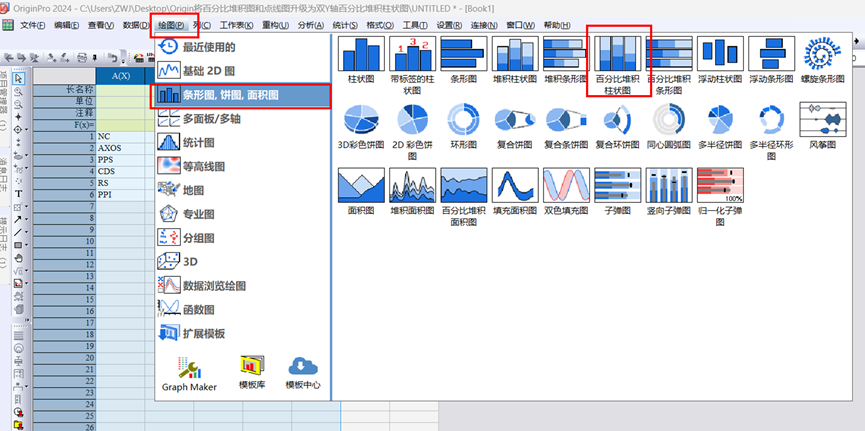

2.选中百分比堆积柱状图数据,点击绘图---条形图,饼图,面积图---点击百分比堆积柱状图;

3.绘制出来的图形如下图所示,接着需要对其进行其他细节美化;

4.双击图形,在跳出的对话框,选择Layer1,在堆叠对话框下,取消勾选连接线;

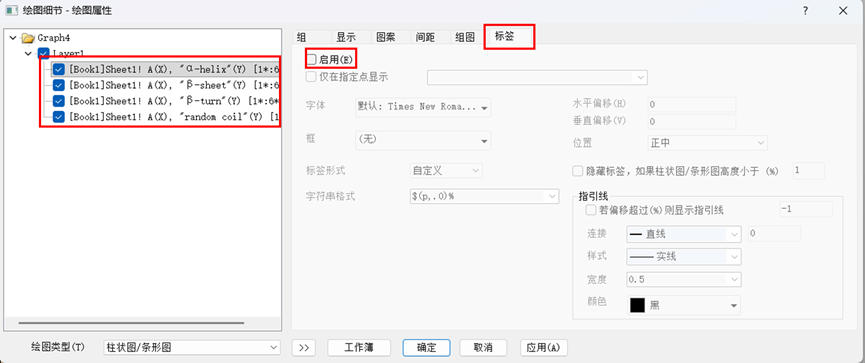

5.取消标签,在标签对话框下,取消勾选启用;

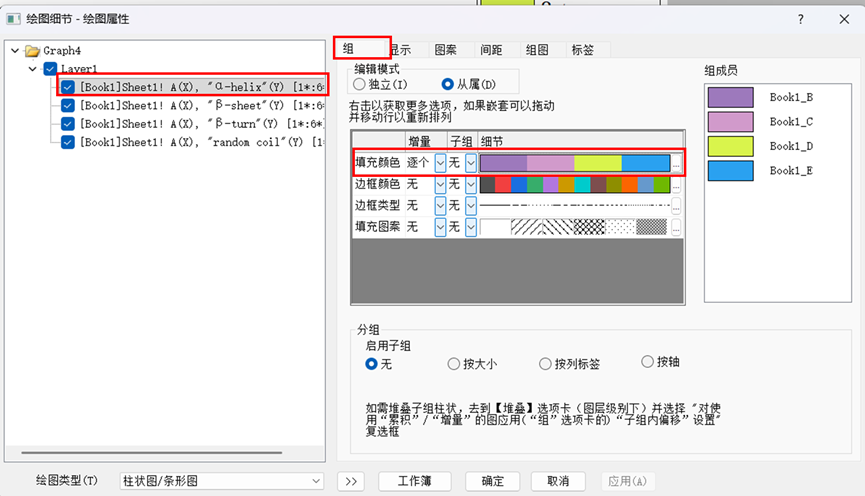

6.在组对话框下,将填充颜色改为自己喜欢的颜色;

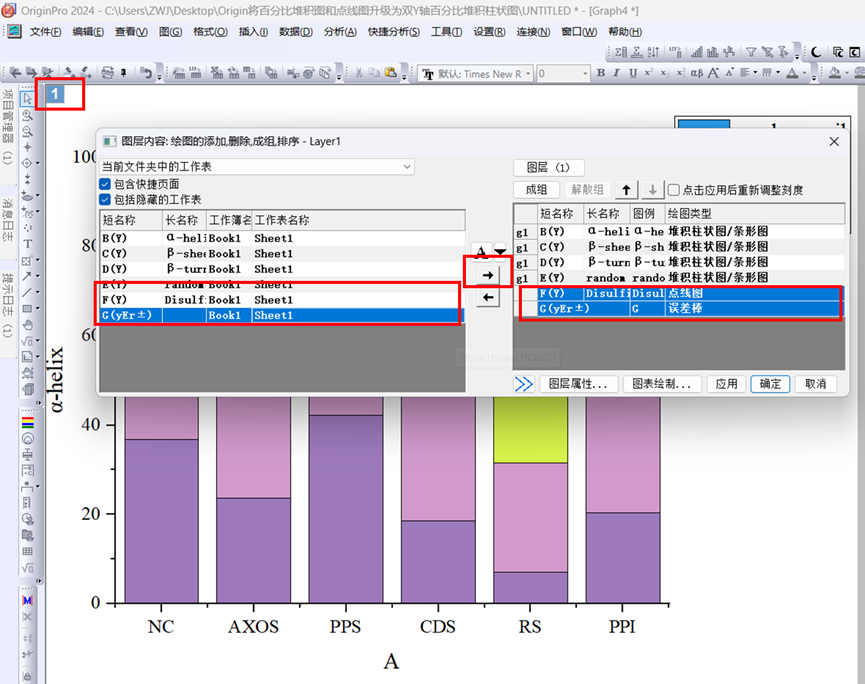

7.双击左上角的图层1,在跳出的对话框,将点线图数据移动至右端,显示点线图数据;

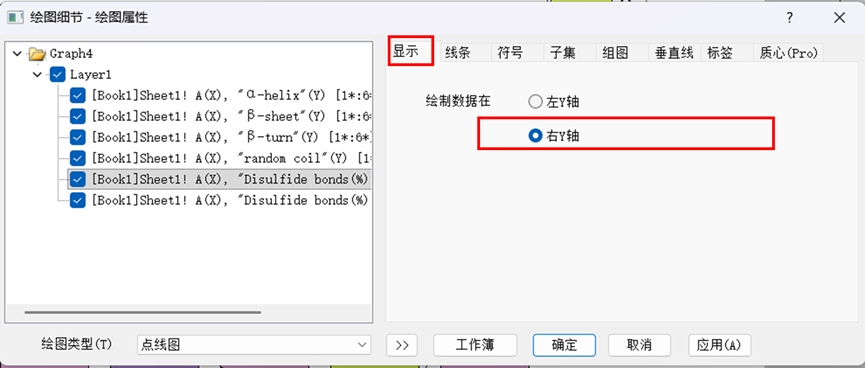

8.双击点线图数据,在现实对话框下,勾选右Y轴;

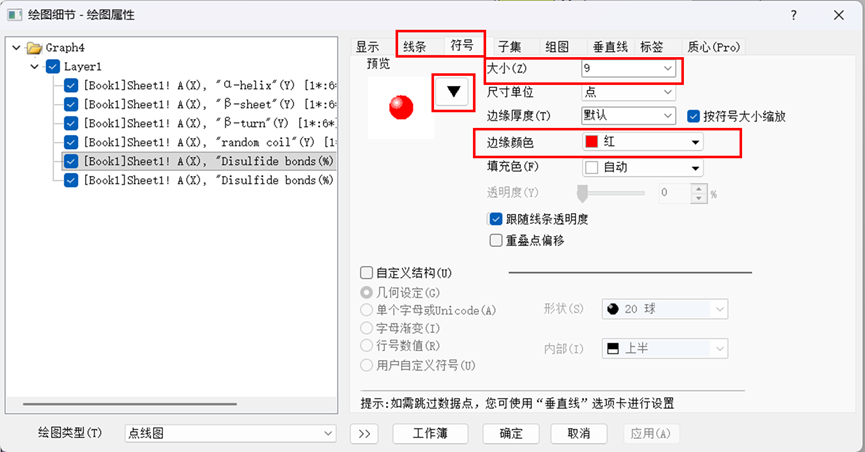

9.美化点线图,在符号和线条对话框下,将其颜色和大小修改成自己喜欢的颜色和大小;

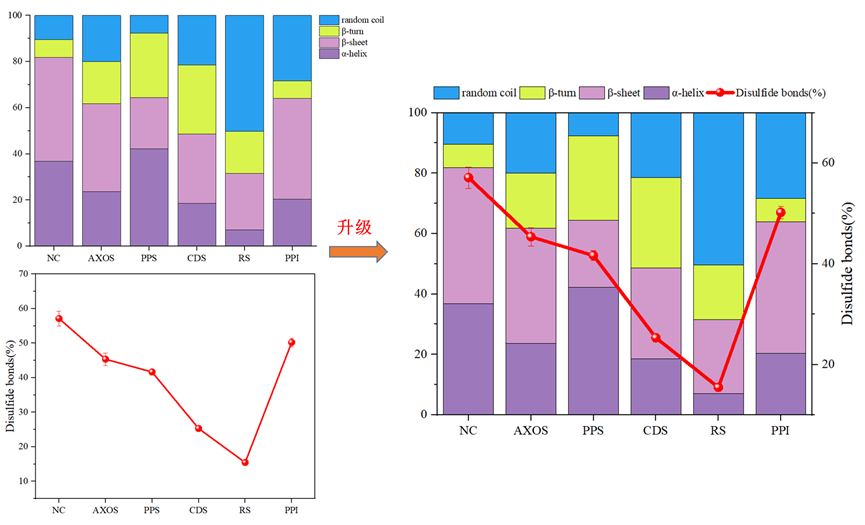

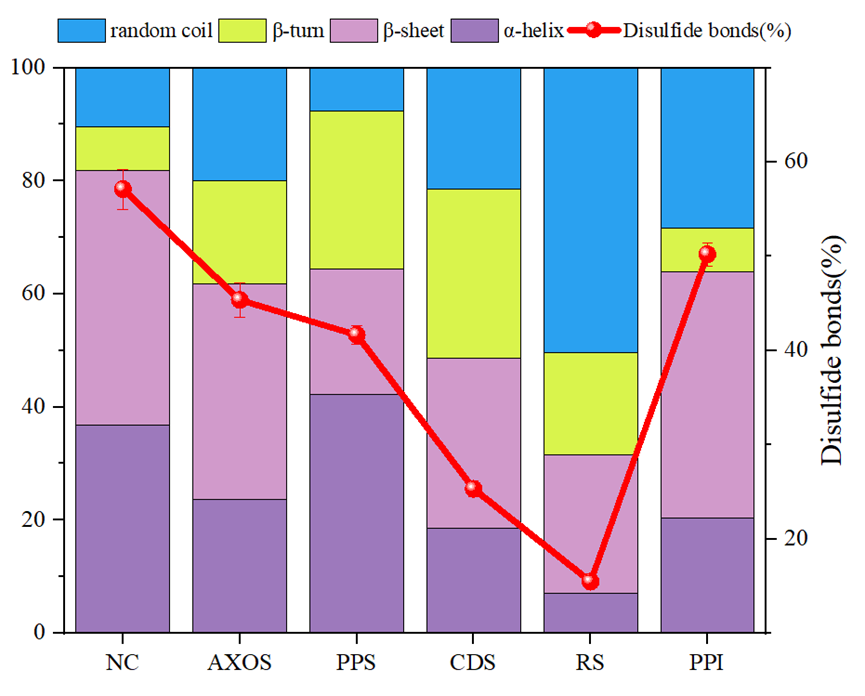

10.接着对其进行其他细节美化,其中包括坐标轴、坐标轴标签、标题、图例等,其最终效果图如下图所示:

以上就是Origin绘制双Y轴百分比堆积柱状点线图,在平常的实验中,我们也可将多个单独的Y轴图优化成双Y轴图或者三Y轴图。双Y轴图是一种在同一图表左右两侧各设一个纵坐标轴的数据可视化图表,用于同时展示两种量纲或尺度不同的数据系列。它便于对比分析两组关联数据的变化趋势与相互关系。大家也快去试试吧!
