1. 再谈端口号

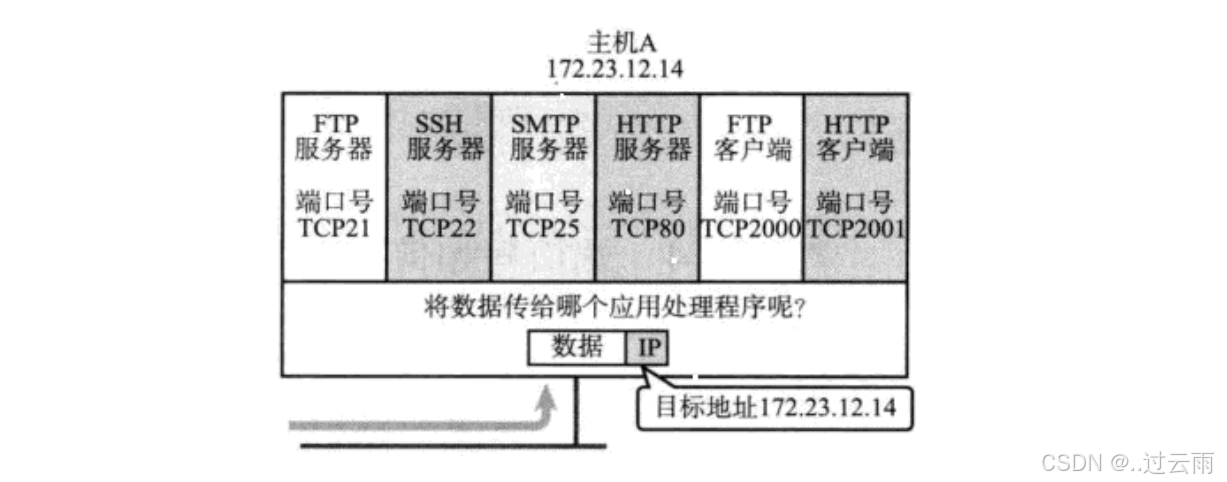

- 端口号（Port）标识了一个主机上进行通信的不同的应用程序

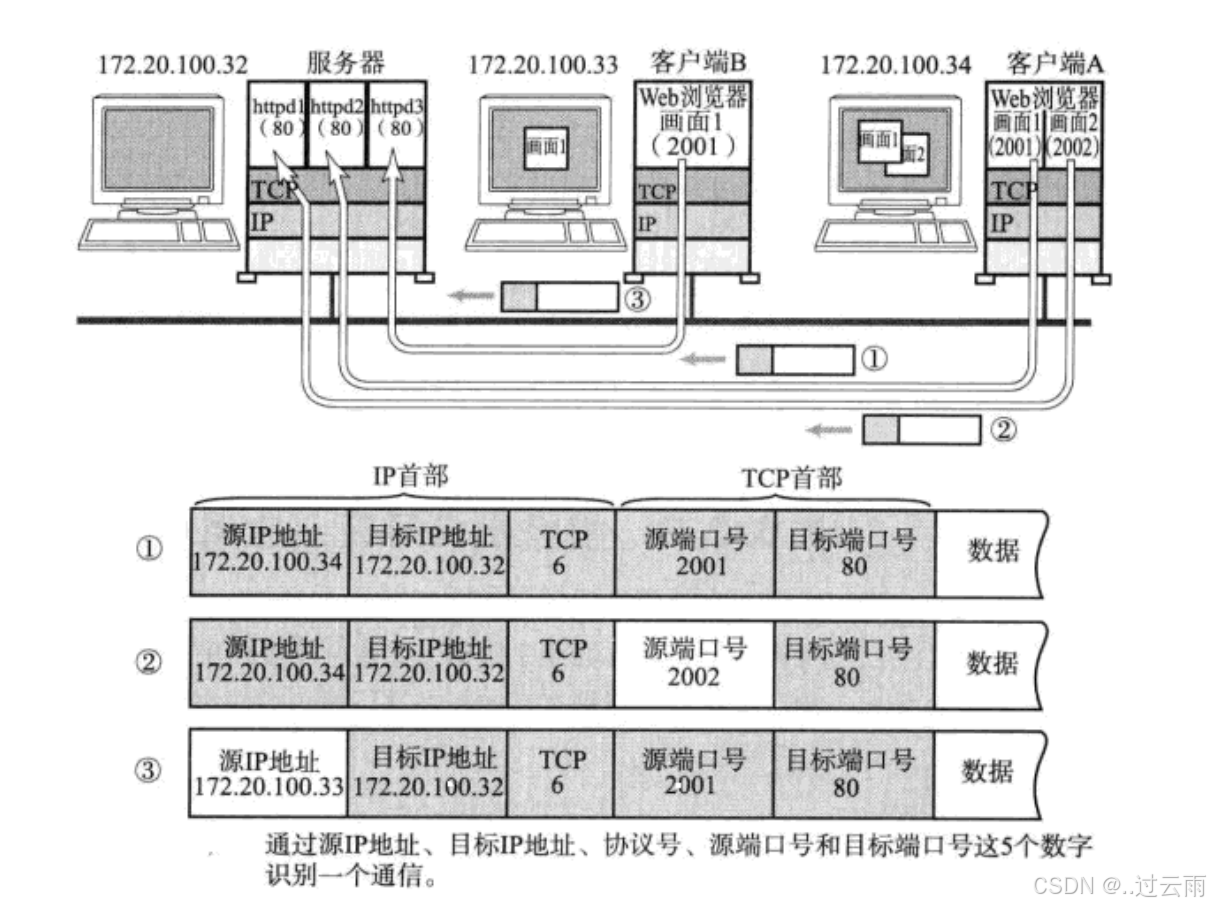

在TCP/IP协议中, 用 "源IP", "源端口号", "目的IP", "目的端口号", "协议号" 这样一个五元组来标识一个通信(可以通过netstat -n查看);
1.1 端口号范围划分
-
0 - 1023：知名端口号，HTTP，FTP，SSH等这些广为使用的应用层协议，他们的端口号都是固定的。
-
1024 - 65535：操作系统动态分配的端口号。客户端程序的端口号，就是由操作系统从这个范围分配的。
1.2 认识知名端口号(Well-Know Port Number)
有些服务器是非常常用的，为了使用方便，人们约定一些常用的服务器，都是用以下这些固定的端口号:
-
ssh服务器，使用22端口
-
ftp服务器，使用21端口
-
telnet服务器，使用23端口
-
http服务器，使用80端口
-
https服务器，使用443
执行下面的命令，可以看到知名端口号
bash
cat /etc/services我们自己写一个程序使用端口号时，要避开这些知名端口号。
1.3 一个进程是否可以bind多个端口号？
答案是：可以。
一个进程完全可以绑定多个不同的端口号，实现这一操作的核心方式是：在进程内创建多个套接字（socket），并分别对每个套接字调用 bind() 系统调用，将其绑定到不同的、未被占用的端口号上。
1.4 一个端口号是否可以被多个进程bind？
一般情况下，不可以。
2. UDP协议

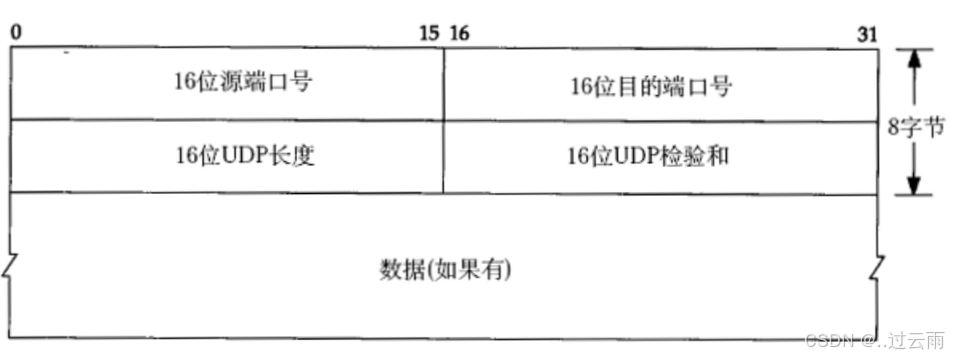

2.1 UDP 协议首部格式
UDP 首部共 8 字节，包含以下字段：
| 字段（16 位） | 说明 |
|---|---|
| 源端口号 | 发送端的端口，可选字段，若不需要可设为 0 |
| 目的端口号 | 接收端的端口，用于交付给上层应用 |
| UDP 长度 | 整个 UDP 数据报（首部 + 数据）的字节数，最小值为 8（仅含首部），最大值为 65535（2¹⁶-1） |
| UDP 检验和 | 用于检测首部和数据在传输中是否出错，若校验失败则直接丢弃报文；该字段为可选，但在 IPv4 中推荐启用，IPv6 中必须启用 |
2.2 UDP 核心特点
-
无连接
通信前不需要建立连接，只需知道对方的 IP 和端口号就可以直接发送数据，减少了连接建立和释放的开销。
-
不可靠
没有确认、重传、排序等机制。如果报文丢失或乱序，UDP 协议层不会向应用层返回错误信息，也不会尝试恢复。
-
面向数据报
应用层交给 UDP 多长的报文，UDP 就原样发送，既不会拆分，也不会合并。
- 发送端调用 1 次
sendto发送 100 字节，接收端必须也调用 1 次recvfrom完整接收 100 字节，不能分多次接收。
- 发送端调用 1 次
-
全双工
UDP 的 socket 支持同时读写，同一连接可以双向传输数据。
2.3 UDP 的缓冲区
- 发送缓冲区 ：UDP 没有真正的发送缓冲区。调用
sendto后，数据会直接交给内核，由内核传递给网络层，应用层无法控制数据在发送缓冲区的停留。 - 接收缓冲区：UDP 有接收缓冲区，但不能保证收到的报文顺序与发送顺序一致；如果缓冲区已满，后续到达的 UDP 报文会被直接丢弃。
我们梳理一下UDP的完整传输流程：
发送端：应用层序列化数据 → 调用sendto拷贝到内核 → UDP层封装首部 → IP层封装首部 → 数据链路层封装以太网帧头 → 网卡发送；
接收端：网卡接收报文 → 数据链路层解包 → IP层解包 → UDP层验校并解包 → 应用层调用recvfrom拷贝到用户空间。
在这个流程中，有两个关键问题需要内核解决：
- 如何在不同协议层之间传递UDP报文，同时完整保留各层首部和应用数据？
- 如何实现高效的封装和解包，避免频繁的内存拷贝（毕竟UDP追求轻量化、低开销）？
这两个问题的答案，都指向了Linux内核中的sk_buff结构。它不仅是UDP报文的"载体"，更是内核网络协议栈的"血脉"------从UDP数据进入内核的那一刻起，就被封装在sk_buff中，后续所有协议层的处理（封装、解包、验校）都基于这个结构完成，甚至UDP接收缓冲区的实现，也是通过sk_buff链表来管理待读取的报文。
可以说，不理解sk_buff，就无法真正理解UDP缓冲区的底层逻辑，也无法明白UDP为何能实现"无真正发送缓冲区、快速交付"的特性。
补：sk_buff简介
struct sk_buff定义
cpp
struct sk_buff {
// 1. 链表管理：用于将多个 sk_buff 组织成队列/链表（如 UDP 接收缓冲区）
struct sk_buff *next;
struct sk_buff *prev;
struct sock *sk; // 关联的 socket
// 2. 缓冲区指针：核心定位字段，实现无拷贝封装/解包
unsigned char *head; // 缓冲区起始地址（固定不变）
unsigned char *data; // 当前层有效数据起始地址（核心，可移动）
unsigned char *tail; // 当前层有效数据结束地址（可移动）
unsigned char *end; // 缓冲区结束地址（固定不变）
// 3. 长度信息
unsigned int len; // 当前层有效数据长度（tail - data）
unsigned int truesize; // 整个缓冲区的实际大小（end - head）
// 4. 协议头指针：快速访问各层协议头部（通过 union 节省空间）
union {
struct tcphdr *th;
struct udphdr *uh;
struct icmphdr *icmph;
struct igmphdr *igmph;
struct iphdr *iph;
struct ipv6hdr *ipv6h;
unsigned char *raw;
} h; // 指向传输层/网络层头部
union {
struct iphdr *iph;
struct ipv6hdr *ipv6h;
struct arphdr *arph;
unsigned char *raw;
} nh; // 指向网络层头部
union {
unsigned char *raw;
} mac; // 指向数据链路层头部
// 5. 其他控制字段（协议类型、校验和、设备信息等）
__be16 protocol; // 报文所属的协议（如 ETH_P_IP、ETH_P_IPV6）
unsigned int pkt_type; // 报文类型（如广播、多播、单播）
struct net_device *dev; // 接收/发送该报文的网络设备
};1. sk_buff 核心指针（基础定义）
| 指针名称 | 核心含义 | 是否随协议层变化 | 关键备注 |
|---|---|---|---|
head |
指向整个缓冲区的起始地址（固定不变） | 否 | 缓冲区的 "头部边界"，分配后直到释放都不会移动 |
data |
指向当前协议层有效数据的起始地址 | 是 | 封装 / 解包的核心操作指针，用于跳过各层协议头 |
tail |
指向当前协议层有效数据的结束地址 | 是 | 用于标记当前层数据尾部，添加数据时会向后移动 |
end |
指向整个缓冲区的结束地址（固定不变） | 否 | 缓冲区的 "尾部边界"，限制 tail 移动的最大范围 |
补充说明
- 缓冲区可用总空间：
end - head - 当前层有效数据长度：
tail - data - 头预留空闲空间：
data - head（用于封装时向前添加协议头） - 尾预留空闲空间：
end - tail（用于封装时向后添加数据）
2. 报文封装（发送端，从上到下）
封装流程：应用层 → 传输层（UDP/TCP） → 网络层（IP） → 数据链路层（以太网）
核心逻辑：先填充数据，再向前（head 方向）移动 data 指针，添加各层协议头（避免内存拷贝，高效封装）
| 处理阶段 | 指针操作步骤 | 对应 sk_buff 变化 |
|---|---|---|
| 1. 应用层数据写入 | 1. 应用层调用 sendto，将数据拷贝到 sk_buff 中2. 内核将 data 指向数据起始位置，tail 移动到数据结束位置 |
data 初始定位，tail = data + 应用层数据长度 |
| 2. 传输层封装（UDP） | 1. 向前移动 data 指针，预留 UDP 首部空间（8 字节）2. 在 data 指向的新位置填充 UDP 首部（源端口、目的端口等）3. 不修改 tail（数据长度不变，仅添加头部） |
data = data - sizeof(udphdr)``tail 保持不变 |
| 3. 网络层封装（IP） | 1. 继续向前移动 data 指针，预留 IP 首部空间（通常 20 字节）2. 在 data 指向的新位置填充 IP 首部（源 IP、目的 IP 等）3. 不修改 tail |
data = data - sizeof(iphdr)``tail 保持不变 |
| 4. 数据链路层封装（以太网） | 1. 继续向前移动 data 指针，预留以太网帧头空间（14 字节）2. 在 data 指向的新位置填充以太网帧头（源 MAC、目的 MAC 等）3. 不修改 tail |
data = data - sizeof(ethhdr)``tail 保持不变 |
| 5. 发送报文 | 此时 sk_buff 中包含完整报文（以太网头 + IP 头 + UDP 头 + 应用数据），内核将其传递给网卡发送 |
最终有效数据长度：tail - data（包含所有层头部 + 应用数据） |
3. 报文解包（接收端，从下到上）
解包流程：数据链路层（以太网） → 网络层（IP） → 传输层（UDP/TCP） → 应用层
核心逻辑：向后（tail 方向）移动 data 指针，跳过各层协议头，最终定位到应用层数据（无内存拷贝，高效解包）
| 处理阶段 | 指针操作步骤 | 对应 sk_buff 变化 |
|---|---|---|
| 1. 接收完整报文 | 1. 网卡接收报文，拷贝到 sk_buff 中2. 内核将 data 指向以太网帧头起始位置，tail 指向报文结束位置 |
data 初始定位到帧头，tail 定位到报文尾部 |
| 2. 数据链路层解包（以太网） | 1. 向后移动 data 指针，跳过以太网帧头（14 字节）2. 不修改 tail（仅跳过头部，数据主体不变）3. 验证帧尾校验和（可选），确认报文完整性 |
data = data + sizeof(ethhdr)``tail 保持不变 |
| 3. 网络层解包（IP） | 1. 向后移动 data 指针，跳过 IP 首部（20 字节，按需读取首部长度字段）2. 不修改 tail3. 验证 IP 校验和，提取源 / 目的 IP 地址 |
data = data + sizeof(iphdr)``tail 保持不变 |
| 4. 传输层解包（UDP） | 1. 向后移动 data 指针，跳过 UDP 首部（8 字节）2. 不修改 tail3. 验证 UDP 校验和，提取源 / 目的端口号 |
data = data + sizeof(udphdr)``tail 保持不变 |
| 5. 应用层读取数据 | 1. 此时 data 指向应用层数据起始位置，tail 指向应用层数据结束位置2. 应用层调用 recvfrom，将 [data, tail) 区间的数据拷贝到用户空间 |
最终获取：tail - data 长度的应用层原始数据 |
4. 核心总结
- 封装 / 解包的本质：仅移动
data指针（核心），不移动head/end，极少修改tail，避免频繁内存拷贝，提升内核处理效率。 - 封装是 "向前预留空间加头部 "（
data向head靠近），解包是 "向后跳过头部找数据 "（data向tail靠近）。 - 所有协议层共享同一个
sk_buff缓冲区，通过指针定位区分各层数据，这是sk_buff设计的核心优势。
2.4 UDP 传输限制与分包处理
UDP 首部的 16 位长度字段，决定了单个 UDP 数据报的最大长度为 64KB（包含首部）。
- 在现代网络环境中，64KB 是一个很小的数值，若需传输超过 64KB 的数据，必须在应用层手动分包，多次发送，并在接收端手动拼装。
2.5 基于 UDP 的典型应用层协议
- DNS：域名解析协议，通过 UDP 快速完成域名与 IP 的映射。
- DHCP：动态主机配置协议，为设备自动分配 IP 地址等网络参数。
- TFTP：简单文件传输协议，用于小文件的简单传输。
- NFS：网络文件系统，实现远程文件共享。
- BOOTP：启动协议，为无盘设备提供启动所需的网络参数。
也包括自定义的 UDP 应用层协议。
