一、IIC的三种信号？
IIC协议的三种信号分别是起始信号、数据信号和停止信号，以下是具体介绍：
（1）起始信号（START）
定义：当SCL（时钟线）保持高电平时，SDA（数据线）由高电平向低电平的跳变被定义为起始信号，标志着一次IIC通信的开始。
作用：它告知总线上的从设备，主设备即将开始发送数据或指令，准备进行通信。从设备在检测到起始信号后，会开始监听总线上后续的信号。
（2）数据信号
定义：在起始信号之后，IIC总线开始传输数据信号。数据以字节为单位进行传输，每个字节包含8位数据位，先传输最高位（MSB）。在每个字节传输完毕后，还会有一个应答位（ACK）用于确认数据是否被正确接收。
作用：用于主设备向从设备发送数据或指令，以及从设备向主设备返回数据。主设备通过在SDA线上按照时钟信号SCL的节奏放置相应的电平状态来表示要传输的数据位。
（3）停止信号（STOP）
定义：当SCL保持高电平时，SDA由低电平向高电平的跳变被定义为停止信号，标志着一次IIC通信的结束。
作用：它告知总线上的设备，本次通信已经完成，从设备可以结束相应的操作，释放相关资源或进入待机状态等。主设备发送停止信号后，便不再占用总线资源，总线恢复到空闲状态。

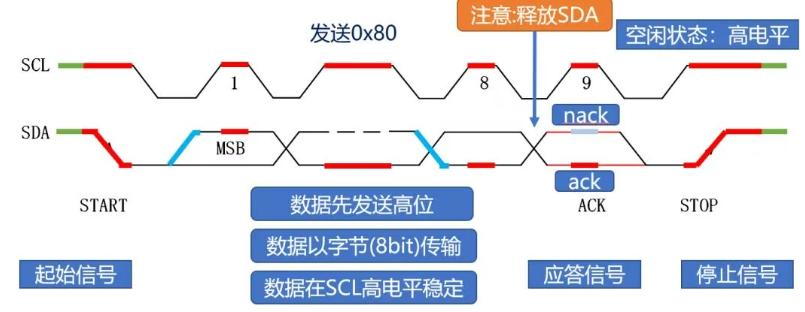

二、IIC数据传输流程
（1）初始化与起始信号
总线初始化：在数据传输前，IIC总线需处于空闲状态，即SDA和SCL线都为高电平。
发送起始信号：主设备将SCL线保持高电平，然后把SDA线从高电平拉至低电平，产生起始信号，通知从设备通信即将开始。
（2）地址与读写位传输
发送设备地址：起始信号后，主设备发送7位或10位的从设备地址，以确定要通信的从设备。
发送读写位：地址位后紧跟1位读写位，"0"表示写操作，"1"表示读操作，告知从设备主设备的操作意图。
（3）数据传输与应答
写操作：主设备发送数据字节，每个字节后从设备接收数据并发送应答位。若从设备成功接收数据，会在第9个时钟周期将SDA线拉低，表示ACK；否则保持SDA为高电平，即NACK。主设备收到NACK后会采取相应处理，如重新发送数据或终止传输。
读操作：主设备发送读命令后，从设备将数据字节发送到总线上，主设备接收数据并发送应答位。主设备在接收完数据后，若需要更多数据则发送ACK，若已接收完则发送NACK，告知从设备停止发送。
（4）数据传输结束
发送停止信号：数据传输完成后，主设备将SCL线保持高电平，把SDA线从低电平拉高到高电平，产生停止信号，标志通信结束，释放总线资源，使总线恢复到空闲状态。
（5）重复起始信号
在某些情况下，主设备可能需要在一次通信结束后，不发送停止信号，而是立即发送一个重复起始信号，以与同一个或不同的从设备进行新的通信，可实现连续的数据读写操作或与多个从设备进行通信。

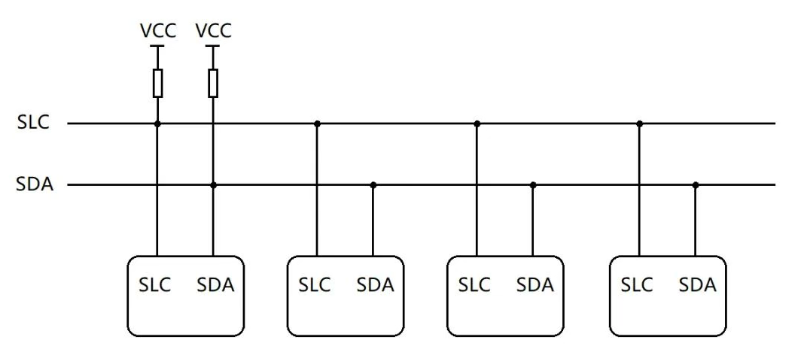

三、IIC协议为什么要上拉电阻？
（1）确定默认电平
IIC总线是开漏输出结构，没有上拉电阻时，SDA和SCL线的电平状态不确定。上拉电阻能将总线默认拉高到高电平，确保在没有数据传输或设备输出时，总线处于稳定的高电平状态，为数据传输提供明确的起始和空闲状态基准。
（2）实现线与功能
IIC总线上多个设备可共享SDA和SCL线，通过线与逻辑实现数据传输。当一个设备将总线拉低时，其他设备不能将其拉高，只有所有设备都释放总线，即输出高阻态时，总线才能在拉电阻作用下恢复高电平，实现多设备间的数据交互和仲裁。
（3）增强驱动能力
IIC总线上设备输出级驱动能力有限，上拉电阻能提供额外驱动电流，确保信号电平能正确传输和被识别，尤其在总线上连接多个设备或总线长度较长时，可减少信号传输的衰减和失真，提高信号完整性。
四、IIC协议如何进行读写操作？
（1）写操作
-
发送起始信号 ：主设备在SCL为高电平时，将SDA从高电平拉到低电平，产生起始信号，表明通信开始。
-
发送从设备地址及写位 ：主设备发送7位或10位的从设备地址，紧跟一位写位（逻辑0），告知总线上的从设备主设备要向其写入数据。
-
等待从设备应答 ：从设备接收到地址和写位后，若识别到自己的地址，会在第9个时钟周期将SDA线拉低，发送应答信号ACK，通知主设备已准备好接收数据。
-
发送数据字节 ：主设备开始发送数据，先发送最高位（MSB）。每发送一个字节数据，主设备会在第9个时钟周期等待从设备的应答。
-
重复发送数据 ：若有多个字节的数据要发送，主设备会重复上一步骤，逐个字节发送数据，每个字节都需等待从设备的应答。
-
发送停止信号 ：数据发送完成后，主设备在SCL为高电平时，将SDA从低电平拉高到高电平，产生停止信号，结束写操作。
（2）读操作 -
发送起始信号 ：同写操作的起始信号，主设备在SCL为高电平时，将SDA从高电平拉到低电平，启动通信。
-
发送从设备地址及读位 ：主设备发送从设备地址，紧跟一位读位（逻辑1），表示要从从设备读取数据。
-
等待从设备应答 ：从设备识别到地址和读位后，若匹配自身地址，会发送ACK应答，准备发送数据。
-
接收数据字节 ：从设备开始通过SDA线发送数据，主设备在SCL的每个时钟周期对SDA上的数据进行采样，先接收最高位。主设备接收完一个字节后，需发送应答信号给从设备。
-
判断是否继续读取 ：若主设备还需读取更多数据，则发送ACK，从设备会继续发送下一个字节的数据；若主设备已读取完所需数据，就发送NACK，告知从设备停止发送数据。
-
发送停止信号：主设备接收完数据后，发送停止信号，释放总线，结束读操作。
来源：https://mp.weixin.qq.com/s/NtPxq4EehsRgO0MJoDiJLw
五、SPI协议的特点是什么？
SPI通信即串行外设接口，是一种高速、全双工、同步的通信总线，常用于微控制器与外设之间的通信，其特点如下：
（1）硬件结构简单
连线少：通常只需4条线，即时钟线（SCK）、主机输出从机输入线（MOSI）、主机输入从机输出线（MISO）和片选线（CS），就能实现主设备与从设备间的数据传输，可节省硬件资源与电路板空间。
接口易实现：主从设备只需具备SPI控制器及相关引脚，无需复杂的电路设计，很多微控制器和外设都集成了SPI接口，方便连接与通信。
（2）通信速度快
高速时钟支持：SPI通信时钟频率较高，可达几十MHz，能满足高速数据传输需求，如闪存芯片与主控芯片间的数据读写，可快速完成。
全双工传输：数据能在主从设备间同时双向传输，主机发数据时，从机可同时回传数据，提高通信效率，如在音频编解码中，可同时传输音频数据与控制信息。
（3）数据传输灵活
可按需配置：数据帧格式、传输位数等可根据需求配置，通常支持8位、16位等多种数据位宽，能适应不同外设数据格式要求，如与不同分辨率的图像传感器通信时可灵活设置。
支持多设备连接：主机通过片选线能选择不同从设备通信，实现一主多从通信架构，便于扩展系统功能，如在智能家电控制系统中，可连接多个传感器和执行器。
（4）可靠性较高
同步传输机制：借助时钟信号同步数据传输，主从设备按统一时钟节奏收发数据，确保数据传输的准确性与稳定性，减少传输错误。
无应答机制：SPI通信无专门应答信号，但数据传输时可通过校验和、循环冗余校验（CRC）等方式检测错误，发现错误可重传，保证数据完整性。
六、SPI通信协议，主机和从机如何传输数据？
SPI通信采用主从模式，主机通过时钟线（SCK）提供同步时钟，同时通过MOSI线发送数据到从机，从机通过MISO线返回数据给主机，片选线（CS）用于选择目标从机，实现全双工同步数据传输。
七、TCP/IP 协议的层数
TCP/IP 协议栈采用四层架构，每层负责特定功能：
- 应用层：处理用户数据和服务，如 HTTP、FTP、SMTP。
- 传输层：提供端到端数据传输，包括 TCP（可靠、面向连接）和 UDP（不可靠、无连接）。
- 网络层：实现跨网络路由和转发，如 IP 协议。
- 链路层：管理本地网络传输和接口，如以太网（封装/解封装）。
此结构确保高效的数据传输与交换。
八、RS232-C 的硬件接口组成
RS-232C 是串行通信标准，用于数字设备（如计算机与调制解调器）间数据传输，定义电气、机械和信号特性。其硬件接口主要包括：
- DTE（数据终端设备）：如计算机、打印机。
- DCE（数据通信设备）：如调制解调器、集线器。
- 信号线：数据传输线、控制线、地线。
- 接口：25针（20信号引脚）或9针（9信号引脚）。
- 常用信号：TXD（发送数据）、RXD（接收数据）、RTS（请求发送）、CTS（清除发送）、DTR（数据终端就绪）、DSR（数据通信就绪）、GND（地线）。
这些组件确保可靠的串行数据交换。
九、DDR 接口相关了解多少？
DDR（Double Data Rate）是现代计算机和芯片中常见的内存接口，支持上升沿和下降沿数据传输，提高带宽与性能。以下是常见问题精炼总结：
-
DDR 接口是什么？
一种高性能内存接口，通过双边沿传输数据，提供比 SDR 更高的带宽和效率。
-
DDR 接口的工作原理是什么？
基于时钟信号同步读写，在上升沿和下降沿传输数据，时序需精确控制以确保稳定性。
-
DDR 接口的版本有哪些？
包括 DDR、DDR2、DDR3、DDR4 和 DDR5，各版本差异在于带宽、时钟频率、时序和电气特性。
-
DDR 接口的时序有哪些要求？
关键参数如 tRAS（行激活时间）、tRCD（行地址到列地址延迟）、tRP（行预充电时间）、tRFC（刷新周期）、tWTR（写后读延迟）、tRRD（行到行延迟），需按版本和场景优化。
-
DDR 接口的优化有哪些方法？
包括提升时序精度、调整参数、增加通道/数据位宽；辅助技术如 ECC 纠错和信号增强，提高稳定性和可靠性。
(有的话会不断更新)
