HCIP的OSPF进阶综合实验

题目：

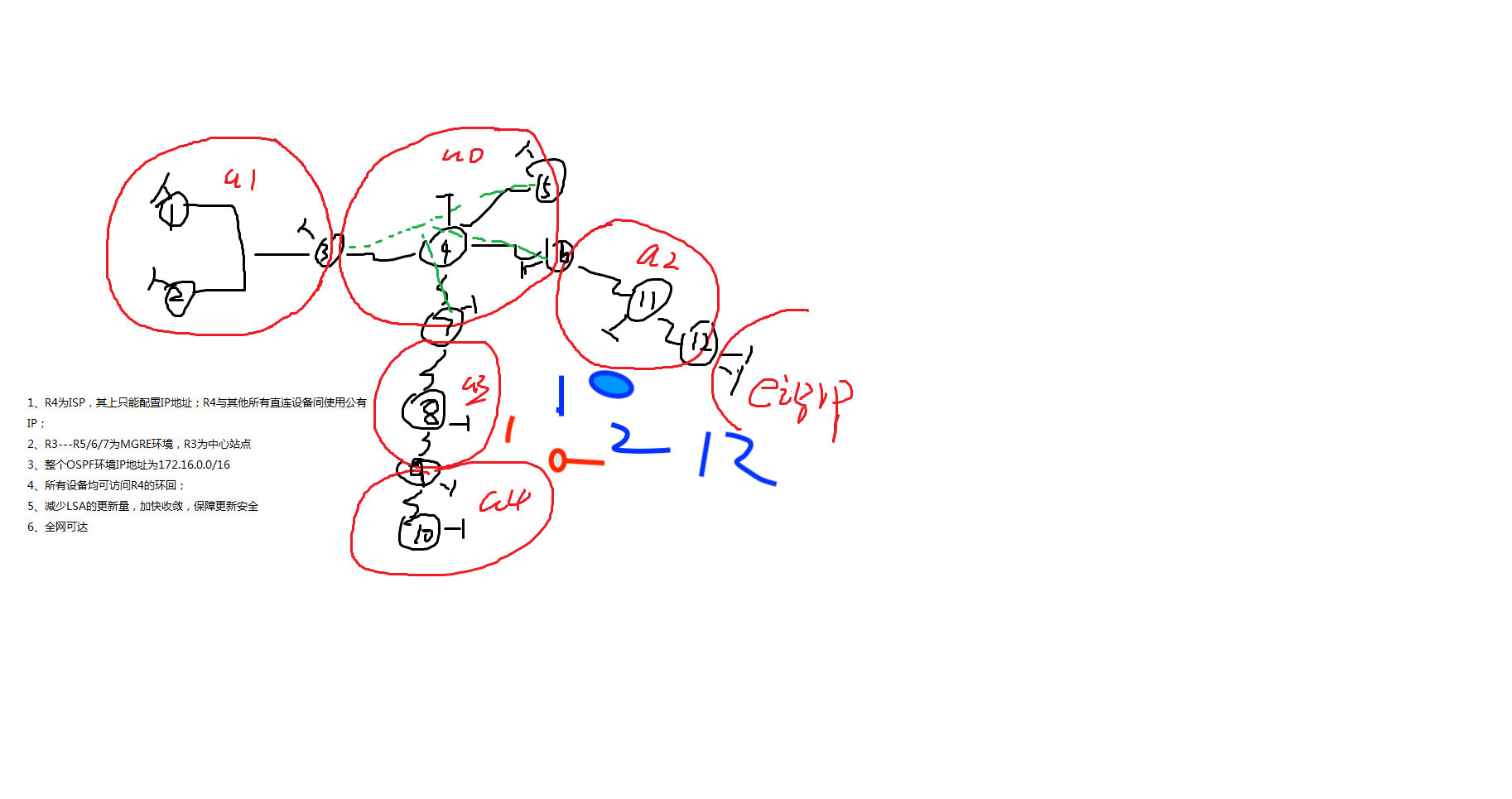

这是老师画的题；

分析题目：

1.我们根据图中所致，公网ip无需分配地址，按照自己经常的配置方法就可以，而私网需要根据网段172.16.0.0/16来分配网段。

2.给所有的IP配置好后，配置路由。公网的路由条目配置缺省，私网的路由条目就用ospf

3.配置好缺省，配置nat，进行私网和公网的转化

4.公网之间要配置mgre

5.判断为非骨干路由，所以要想办法配置ospf

6.减少路由条目，就是要进行手动汇总

解题过程

1.划分ospf的网段

1.有环回地址的需要一个网段，只要连pc端或环回接口的就需要一个网段，骨干链路的需要一个网段。根据这些来划分网段。

2.骨干链路一共有7条，有4给路由器上连了pc端，所以一共需要5个网段，则借3为，又因为路由器之间只需要配置2个ip地址，所以用30网段的。这样我们就划分了ospf的网段了。

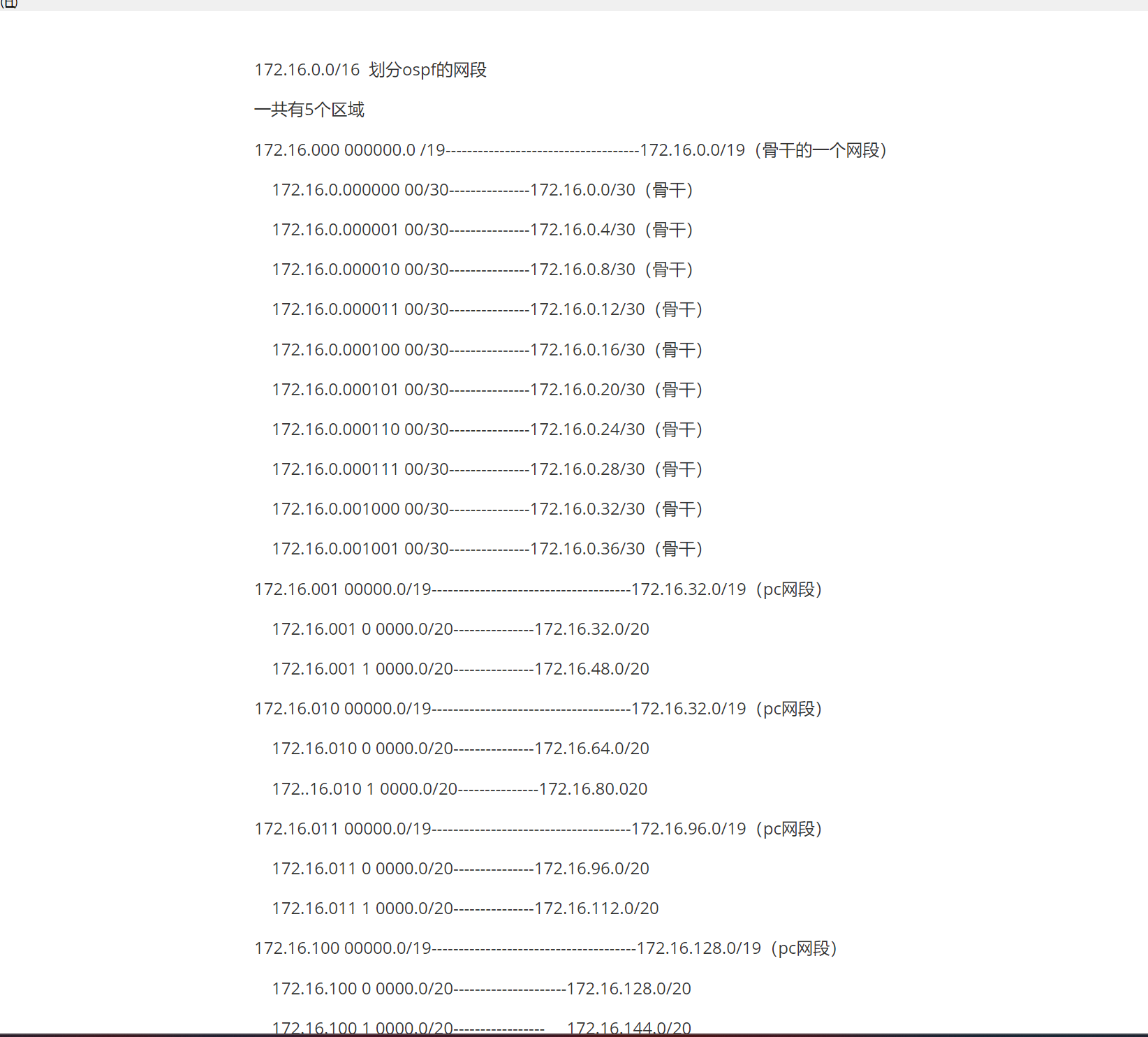

划分如图：

.然后配置IP地址：

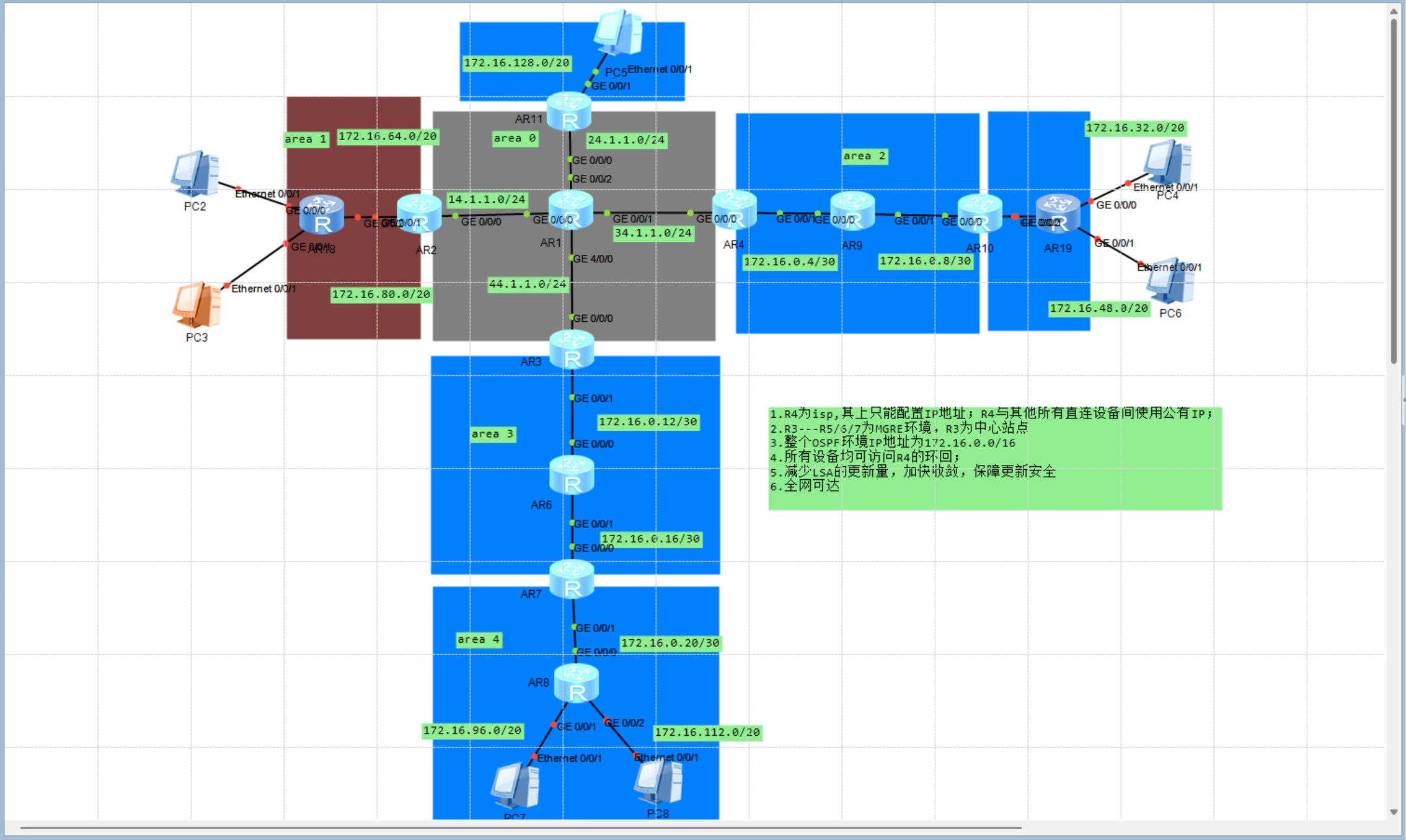

我的图为：并没有完全按照题目要求配的，因为网的路由器位置放置的位置和题目要求不一致，所以我们看到时候还是亲自动手一下，来检验成果。

2.配置IP地址

在相对应的位置配置ip地址

2.配置路由条目

公网上要配置路由条目，所以做缺省路由即可。

3.做nat的配置

进行多对多的私网和公网的转化。

$Huawei$ acl 2000

$Huawei-acl-basic-2000$ rule permit source 172.16.64.0 0.0.0.255

$Huawei$ nat address-group 1 14.1.1.3 14.1.1.9

$Huawei$ int g0/0/0

$Huawei-GigabitEthernet0/0/0$ nat outbound 2000 address-group 1 no-pat

4.做mgre的配置

$Huawei$ int t0/0/0

$Huawei-Tunnel0/0/0$ ip ad 10.1.1.1 24

$Huawei-Tunnel0/0/0$ tunnel-protocol gre p2mp

$Huawei-Tunnel0/0/0$ source 14.1.1.1

$Huawei-Tunnel0/0/0$ nhrp entry multicast dynamic

$Huawei-Tunnel0/0/0$ nhrp network-id 100

四个路由俩俩之间进行mgre的配置，都是上面的这个配置方法

5.进行ospf的配置

1.先配置骨干链路的ospf，宣告接口和环回。

. area2的ospf

$Huawei$ ospf 1

$Huawei-ospf-1$ area 2

$Huawei-ospf-1-area-0.0.0.2$ network 172.16.0.5 0.0.0.0

Huawei-ospf-1-area-0.0.0.2

$Huawei$ ospf 1

$Huawei-ospf-1$ area 2

$Huawei-ospf-1-area-0.0.0.2$ network 172.16.0.6 0.0.0.0

$Huawei-ospf-1-area-0.0.0.2$ network 172.16.0.9 0.0.0.0

$Huawei$ ospf 1

$Huawei-ospf-1$ are 2

$Huawei-ospf-1-area-0.0.0.2$ net

$Huawei-ospf-1-area-0.0.0.2$ network 172.16.0.9 0.0.0.0

2.非骨干链路

$Huawei$ ospf 1

$Huawei-ospf-1$ are 2

$Huawei-ospf-1-area-0.0.0.2$ network 172.16.0.10 0.0.0.0

$Huawei-ospf-1$ ospf 1

$Huawei$ rip 1

$Huawei-rip-1$ version 2

$Huawei-rip-1$ network 172.16.0.13 0.0.0.0

配置多进程

$Huawei$ ospf 1

$Huawei-ospf-1$ import-route rip 1

$Huawei$ rip 1

$Huawei-rip-1$ im

$Huawei-rip-1$ import-route ospf 1

都是一样的操作。

把这些配置好后全网就可通了，剩下就是减少路由的配置了。

这我之后朴，这有点没没弄懂。
