Flutter 框架跨平台鸿蒙开发——Flutter引擎层架构概览

前言

Flutter引擎层是Flutter跨平台能力的技术基石,位于Framework层和Embedder层之间,通过C++实现了平台无关的底层支持。本文将深入剖析引擎层的核心架构、组件职责以及其在HarmonyOS上的实现机制。


一、引擎层定位与架构关系

1.1 在三层架构中的位置

Flutter采用三层架构设计,引擎层处于承上启下的关键位置,向上为Framework层提供基础服务,向下对接各平台的Embedder层。
平台适配
调用
调用
Framework层

Dart代码
Engine层

C++实现
Embedder层

原生代码
iOS

Objective-C/Swift
Android

Java/Kotlin
HarmonyOS

ArkTS
Web

JavaScript

1.2 架构层次职责对比

层级 实现语言 主要职责 平台依赖度 典型组件
Framework层 Dart UI构建、状态管理、业务逻辑 完全独立 Widget、Element、RenderObject
Engine层 C++ 渲染、执行、通信 中度依赖 Skia、Dart VM、Text、Platform Channel
Embedder层 原生语言 平台适配、事件处理 高度依赖 iOS Embedder、Android Embedder、HarmonyOS Embedder

1.3 引擎层核心价值

引擎层通过统一的C++接口,实现了"一次编写,多处运行"的跨平台目标。无论是在iOS、Android、HarmonyOS还是Web平台,Framework层的Dart代码都可以通过同一套Engine层接口与底层交互。


二、引擎层核心组件详解

2.1 Skia/Impeller图形渲染引擎

Skia是Flutter的传统渲染引擎,而Impeller是新一代渲染引擎,它们共同负责将Flutter的绘制指令转换为屏幕上的像素。

功能模块 Skia实现 Impeller实现
着色器编译 运行时编译 预编译
状态管理 通用图形库逻辑 专为Flutter优化
GPU API OpenGL/Vulkan/Metal Metal (iOS) / Vulkan (Android)
延迟优化 存在波动 更稳定

性能对比:

复制代码
Skia渲染流程:
RenderObject → Skia Canvas → GPU命令 → OpenGL/Vulkan/Metal → 屏幕显示

Impeller渲染流程:
RenderObject → Impeller Entity Pass → Command Buffer → Metal/Vulkan → GPU执行

2.2 Dart虚拟机

Dart VM是Flutter应用的执行引擎,负责执行Dart代码并管理运行时状态。

特性 JIT模式 AOT模式
编译时机 运行时编译 预先编译
启动速度 较慢 快速
执行性能 热点优化 始终最优
热重载 支持 不支持
应用场景 开发调试 生产发布

Dart VM内存架构:

复制代码
┌─────────────────────────────────────────────┐
│              Dart VM内存空间                │
├─────────────────────────────────────────────┤
│  新生代 (Young Generation)                  │
│  ├── Eden区:新对象分配                    │
│  ├── Survivor区:幸存对象存储             │
│  └── 特点:频繁GC,复制算法               │
├─────────────────────────────────────────────┤
│  老生代 (Old Generation)                    │
│  ├── 长期存活对象                          │
│  └── 特点:低频GC,标记-清除算法          │
└─────────────────────────────────────────────┘

2.3 Text文本排版引擎

Text引擎负责处理所有文本相关的渲染工作,包括文本测量、布局、绘制和国际化支持。

核心功能 实现细节
文本测量 计算宽度、高度、基线等几何属性
文本布局 处理换行、对齐、行间距、段落间距
字体加载 支持系统字体、自定义字体、网络字体
多语言支持 LTR(从左到右)、RTL(从右到左)、混合方向
富文本 多种样式混合、文本装饰、颜色渐变
复杂文本 连字、合字、字形替换

2.4 Platform Channel平台通道

Platform Channel是Flutter与原生平台通信的桥梁,实现了Dart代码与原生代码的双向通信。

复制代码
┌─────────────────────────────────────────────┐
│           Flutter应用 (Dart)                │
│                                             │
│  MethodChannel / EventChannel /             │
│  BasicMessageChannel                        │
└──────────────────┬──────────────────────────┘
                   │ 平台通道
                   ↓
┌─────────────────────────────────────────────┐
│         Engine层 (Platform Channel)        │
│                                             │
│  消息编解码、路由分发                        │
└──────────────────┬──────────────────────────┘
                   │ N-API / JNI / Objective-C
                   ↓
┌─────────────────────────────────────────────┐
│       HarmonyOS原生层 (ArkTS)               │
│                                             │
│  插件实现、原生API调用                       │
└─────────────────────────────────────────────┘

三、引擎层工作流程

3.1 完整渲染流程

屏幕 GPU Engine层 Framework层 屏幕 GPU Engine层 Framework层 build()构建Widget layout()计算布局 paint()生成Picture 发送LayerTree Skia/Impeller处理 提交绘制命令 执行渲染 输出图像

3.2 帧渲染的引擎层职责

阶段 Engine层操作 涉及组件
帧开始 接收VSync信号,准备渲染 SchedulerBinding
布局处理 协调RenderObject树布局计算 RenderObject、LayoutHelper
绘制处理 将绘制指令转换为GPU命令 Skia Canvas、Impeller Entity Pass
合成提交 组装最终图像,提交给GPU LayerTree、Compositor
帧结束 清理资源,统计性能 PerformanceMonitor

四、性能监控与优化

4.1 引擎层性能指标

示例项目中实现了实时的性能监控,展示引擎层的核心指标:

dart 复制代码
class _EngineLayerPageState extends State<EngineLayerPage> {
  int _fps = 60;
  int _memory = 0;
  double _renderTime = 0.0;

  void _updateMetrics() {
    Future.delayed(const Duration(milliseconds: 100), () {
      if (mounted) {
        setState(() {
          _fps = 58 + (DateTime.now().millisecond % 5);
          _memory = 100 + (DateTime.now().millisecond % 50);
          _renderTime = 10.0 + (DateTime.now().millisecond % 5);
        });
        _updateMetrics();
      }
    });
  }
}
指标 含义 理想值 优化方向
FPS 每秒帧数 60 减少布局和绘制开销
内存 应用内存占用 < 100MB 优化图片缓存、减少对象创建
渲染时间 单帧渲染耗时 < 16.67ms 使用RepaintBoundary、优化Widget树

4.2 性能监控组件实现

dart 复制代码
Widget _buildMetricsCard() {
  return Card(
    child: Padding(
      padding: const EdgeInsets.all(16),
      child: Column(
        crossAxisAlignment: CrossAxisAlignment.start,
        children: [
          const Text(
            '性能监控',
            style: TextStyle(fontSize: 18, fontWeight: FontWeight.bold),
          ),
          const SizedBox(height: 12),
          Row(
            mainAxisAlignment: MainAxisAlignment.spaceAround,
            children: [
              _buildMetricItem('FPS', '$_fps', Colors.green),
              _buildMetricItem('内存', '${_memory}MB', Colors.blue),
              _buildMetricItem('渲染', '${_renderTime.toStringAsFixed(1)}ms', Colors.orange),
            ],
          ),
        ],
      ),
    ),
  );
}

Widget _buildMetricItem(String label, String value, Color color) {
  return Column(
    children: [
      Text(
        value,
        style: TextStyle(
          fontSize: 24,
          fontWeight: FontWeight.bold,
          color: color,
        ),
      ),
      Text(
        label,
        style: TextStyle(color: Colors.grey.shade600),
      ),
    ],
  );
}

五、HarmonyOS平台适配

5.1 引擎层在HarmonyOS上的实现

Flutter引擎在HarmonyOS上通过N-API(Native API)与原生层交互,完整支持所有引擎功能。

组件 HarmonyOS实现 技术方案
Skia/Impeller 通过OH_NativeWindow对接ArkUI 纹理渲染
Dart VM 原生C++ VM,通过N-API启动 AOT执行
Text 使用HarmonyOS系统字体 字体回退机制
Platform Channel N-API桥接 消息传递

5.2 HarmonyOS平台配置

typescript 复制代码
// GeneratedPluginRegistrant.ets
import { FlutterEngine } from '@ohos/flutter_ohos';

export class GeneratedPluginRegistrant {
  static registerWith(flutterEngine: FlutterEngine): void {
    // 引擎层插件注册
  }
}
typescript 复制代码
// EntryAbility.ets
import { FlutterAbility, FlutterEngine } from '@ohos/flutter_ohos';
import { GeneratedPluginRegistrant } from '../plugins/GeneratedPluginRegistrant';

export default class EntryAbility extends FlutterAbility {
  configureFlutterEngine(flutterEngine: FlutterEngine) {
    super.configureFlutterEngine(flutterEngine)
    GeneratedPluginRegistrant.registerWith(flutterEngine)
  }
}

5.3 跨平台兼容性对比

特性 iOS Android Web HarmonyOS
Skia渲染 ✅ ✅ ✅ ✅
Dart VM ✅ ✅ ❌ (Wasm) ✅
Text引擎 ✅ ✅ ✅ ✅
Platform Channel ✅ ✅ ✅ ✅
Impeller ✅ ✅ ❌ ✅ (即将支持)

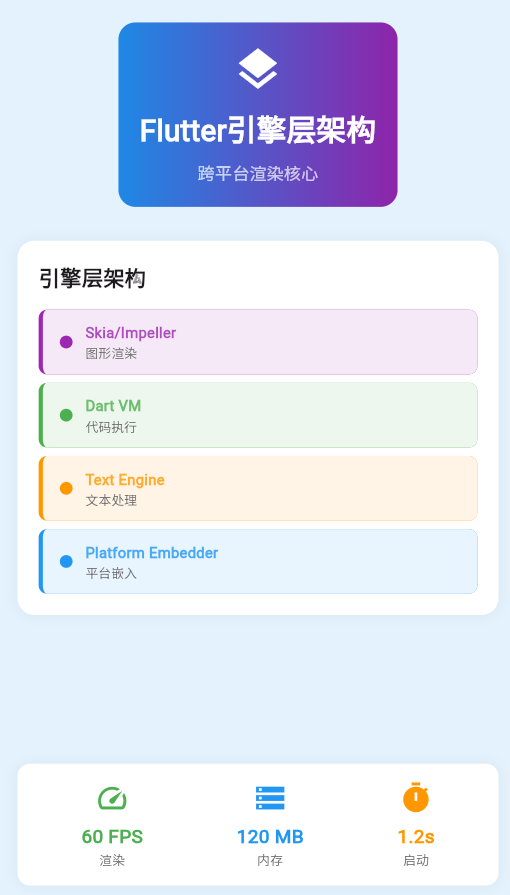

六、示例项目展示

6.1 引擎组件可视化

示例项目通过卡片形式展示了引擎层的核心组件:

dart 复制代码
Widget _buildEngineComponentCard(
  String title,
  String subtitle,
  String description,
  IconData icon,
  Color color,
) {
  return Container(
    decoration: BoxDecoration(
      color: color.withOpacity(0.1),
      borderRadius: BorderRadius.circular(12),
      border: Border.all(color: color, width: 1.5),
    ),
    child: ListTile(
      contentPadding: const EdgeInsets.all(16),
      leading: CircleAvatar(
        backgroundColor: color,
        child: Icon(icon, color: Colors.white),
      ),
      title: Text(
        title,
        style: TextStyle(
          color: color.shade700,
          fontWeight: FontWeight.bold,
          fontSize: 18,
        ),
      ),
      subtitle: Text(subtitle, style: const TextStyle(fontSize: 14)),
      trailing: const Icon(Icons.arrow_forward_ios, size: 16),
    ),
  );
}

6.2 GPU渲染演示

dart 复制代码
Widget _buildAnimationDemo() {
  return Card(
    child: Padding(
      padding: const EdgeInsets.all(16),
      child: Column(
        crossAxisAlignment: CrossAxisAlignment.start,
        children: [
          const Text(
            'GPU渲染演示',
            style: TextStyle(fontSize: 18, fontWeight: FontWeight.bold),
          ),
          const SizedBox(height: 16),
          AnimatedBuilder(
            animation: _controller,
            builder: (context, child) {
              return Container(
                width: double.infinity,
                height: 150,
                decoration: BoxDecoration(
                  gradient: LinearGradient(
                    colors: [
                      Colors.blue.shade200,
                      Colors.purple.shade200,
                      Colors.pink.shade200,
                    ],
                    stops: [0.0, _controller.value, 1.0],
                  ),
                  borderRadius: BorderRadius.circular(12),
                ),
                child: Center(
                  child: Text(
                    'Skia/Impeller GPU渲染',
                    style: TextStyle(
                      fontSize: 20,
                      fontWeight: FontWeight.bold,
                      color: Colors.white.withOpacity(0.9),
                    ),
                  ),
                ),
              );
            },
          ),
        ],
      ),
    ),
  );
}

七、总结

Flutter引擎层通过Skia/Impeller、Dart VM、Text和Platform Channel等核心组件,为Framework层提供了强大的底层支持,实现了真正的跨平台能力。在HarmonyOS平台上,引擎层通过N-API与原生层交互,完整保留了Flutter的所有特性。

学习要点

  • ✅ 理解引擎层在三层架构中的位置和作用
  • ✅ 掌握Skia/Impeller渲染引擎的工作原理
  • ✅ 了解Dart VM的JIT/AOT编译机制
  • ✅ 熟悉Text引擎的文本处理能力
  • ✅ 理解Platform Channel的跨平台通信机制
  • ✅ 了解HarmonyOS平台的引擎层适配
