车牌识别与定位数据集-CCPD2020

CCPD2020-voc 数据集结构说明

整体结构

复制代码

CCPD2020-voc/
├── train/          # 训练集（5769个样本）
│   ├── Annotations/      # XML标注文件（5769个）
│   ├── JPEGImages/       # 原始图像文件（5769张）
│   ├── plates/           # 裁剪出的车牌图像（5769张）
│   └── train.txt         # 训练集图像文件名列表
├── val/            # 验证集（1001个样本）
│   ├── Annotations/      # XML标注文件（1001个）
│   ├── JPEGImages/       # 原始图像文件（1001张）
│   ├── plates/           # 裁剪出的车牌图像（1001张）
│   └── val.txt           # 验证集图像文件名列表
└── test/           # 测试集（5006个样本）
    ├── Annotations/      # XML标注文件（5006个）
    ├── JPEGImages/       # 原始图像文件（5006张）
    ├── plates/           # 裁剪出的车牌图像（5006张）
    └── test.txt          # 测试集图像文件名列表

数据集展示

文件夹说明

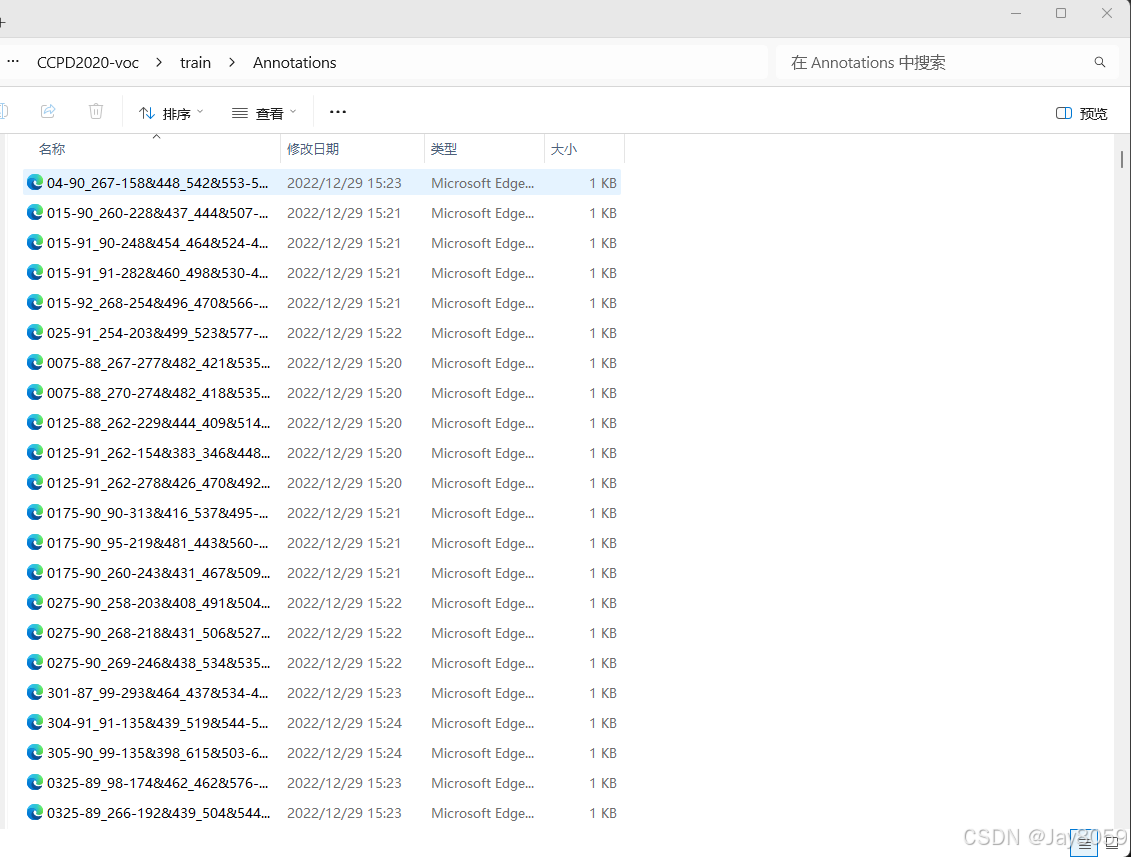

1. Annotations/ 文件夹

格式: PASCAL VOC格式的XML标注文件
内容 : 每张图像对应一个XML文件，包含：
- 图像基本信息（文件名、尺寸）
- 车牌位置信息（边界框坐标）
- 类别标签（"plate"表示车牌）

XML文件示例结构：

复制代码

<annotation>
    <filename>图像文件名.jpg</filename>
    <size>
        <width>720</width>      # 图像宽度
        <height>1160</height>    # 图像高度
        <depth>3</depth>         # 通道数（RGB=3）
    </size>
    <object>
        <name>plate</name>       # 类别名称（车牌）
        <bndbox>
            <xmin>311</xmin>     # 边界框左上角x坐标
            <ymin>485</ymin>     # 边界框左上角y坐标
            <xmax>406</xmax>     # 边界框右下角x坐标
            <ymax>524</ymax>     # 边界框右下角y坐标
        </bndbox>
    </object>
</annotation>

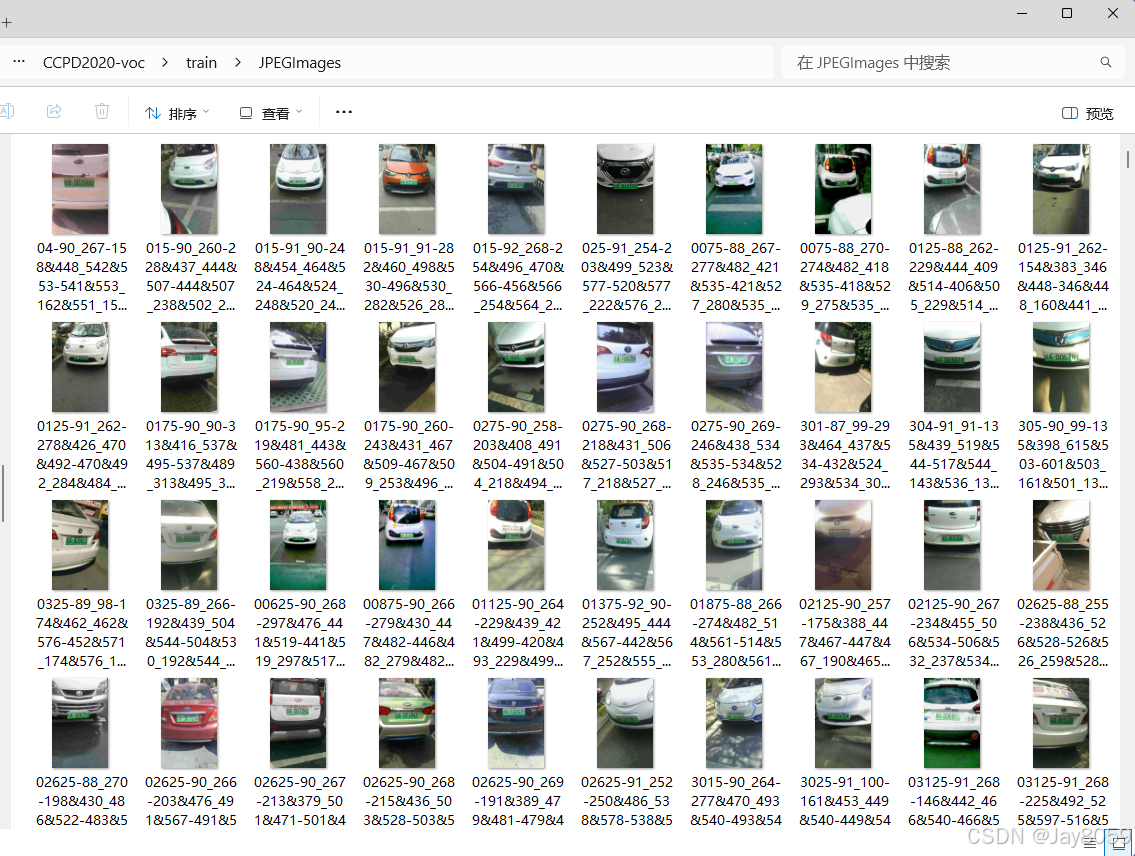

2. JPEGImages/ 文件夹

内容: 包含车牌的完整场景图像
格式: JPG格式
用途: 用于目标检测训练，需要检测出图像中的车牌位置

3. plates/ 文件夹

内容: 从原始图像中裁剪出的车牌区域图像
格式: JPG格式
用途: 可能用于车牌字符识别任务（本训练代码主要用于定位，不使用此文件夹）

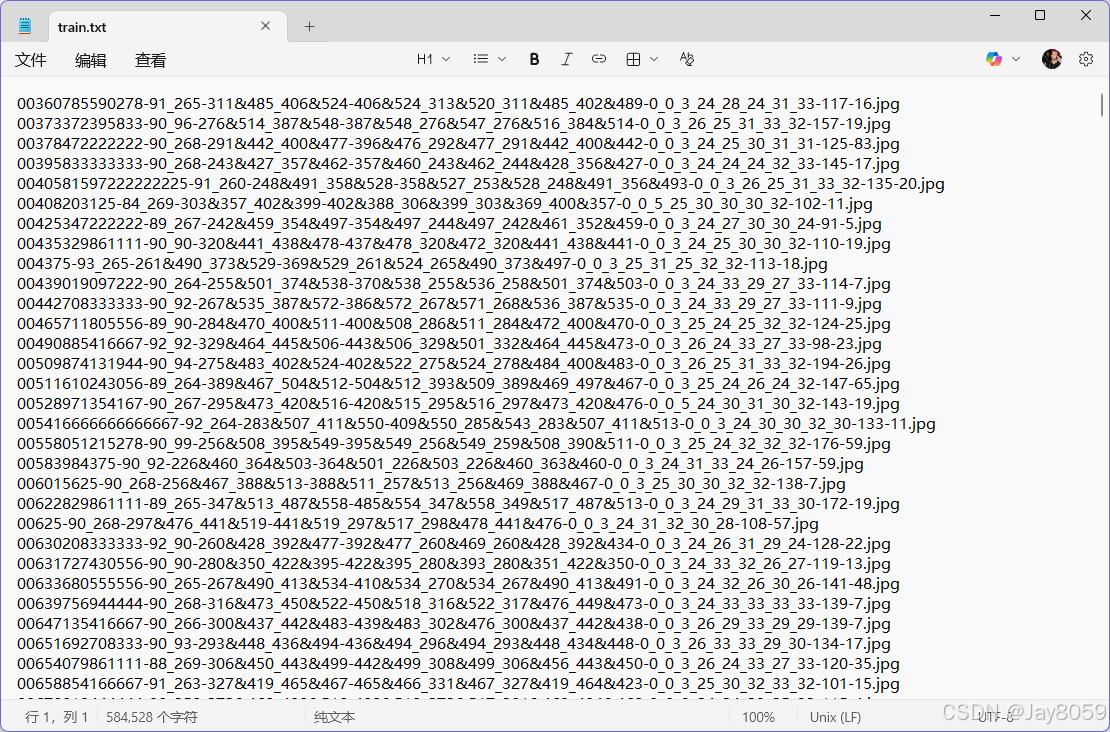

4. *.txt 文件（train.txt/val.txt/test.txt）

内容: 每行一个图像文件名
格式: 纯文本，每行一个文件名
示例:

00360785590278-91_265-311&485_406&524-406&524_313&520_311&485_402&489-0_0_3_24_28_24_31_33-117-16.jpg
00373372395833-90_96-276&514_387&548-387&548_276&547_276&516_384&514-0_0_3_26_25_31_33_32-157-19.jpg

文件名编码说明

图像文件名包含丰富的信息（以CCPD数据集命名规则）：

复制代码

00360785590278-91_265-311&485_406&524-406&524_313&520_311&485_402&489-0_0_3_24_28_24_31_33-117-16.jpg

各部分含义：

00360785590278: 时间戳或唯一标识
91_265: 车牌角度信息
311&485_406&524: 车牌边界框坐标（xmin&ymin_xmax&ymax）
-406&524_313&520_311&485_402&489: 车牌四个角点坐标
0_0_3_24_28_24_31_33: 车牌字符信息
117-16: 其他属性

注意: 训练代码主要使用XML标注文件中的边界框信息，不需要解析文件名。

数据统计

数据集	图像数量	XML标注数量	说明
train	5769	5769	用于模型训练
val	1001	1001	用于验证和调参
test	5006	5006	用于最终测试评估
总计	11776	11776	完整数据集

标注格式转换

训练代码会将PASCAL VOC格式（XML）转换为YOLO格式（TXT）：

VOC格式（XML）:

使用绝对像素坐标：xmin, ymin, xmax, ymax
例如：xmin=311, ymin=485, xmax=406, ymax=524

YOLO格式（TXT）:

使用归一化相对坐标：class_id x_center y_center width height
所有坐标值在0-1之间
例如：0 0.497917 0.451724 0.131944 0.033621
- 0: 类别ID（车牌=0）
- 0.497917: 中心点x坐标/图像宽度
- 0.451724: 中心点y坐标/图像高度
- 0.131944: 边界框宽度/图像宽度
- 0.033621: 边界框高度/图像高度

使用流程

数据准备: 数据集已经是VOC格式，包含train/val/test三个子集
格式转换: train.py会自动将VOC格式转换为YOLO格式
训练: 使用YOLOv8模型进行车牌检测训练
评估: 在test集上评估模型性能
