LabView源码与三菱FX编程口协议通讯的实现方案

labview源码,和三菱FX编程口协议通讯

LabVIEW和三菱FX系列PLC的通讯总带着点神秘色彩,尤其是通过编程口直连这种硬核玩法。最近折腾了个读取D寄存器的案例,发现只要摸透协议帧结构,用LabVIEW的串口模块就能玩出花来。

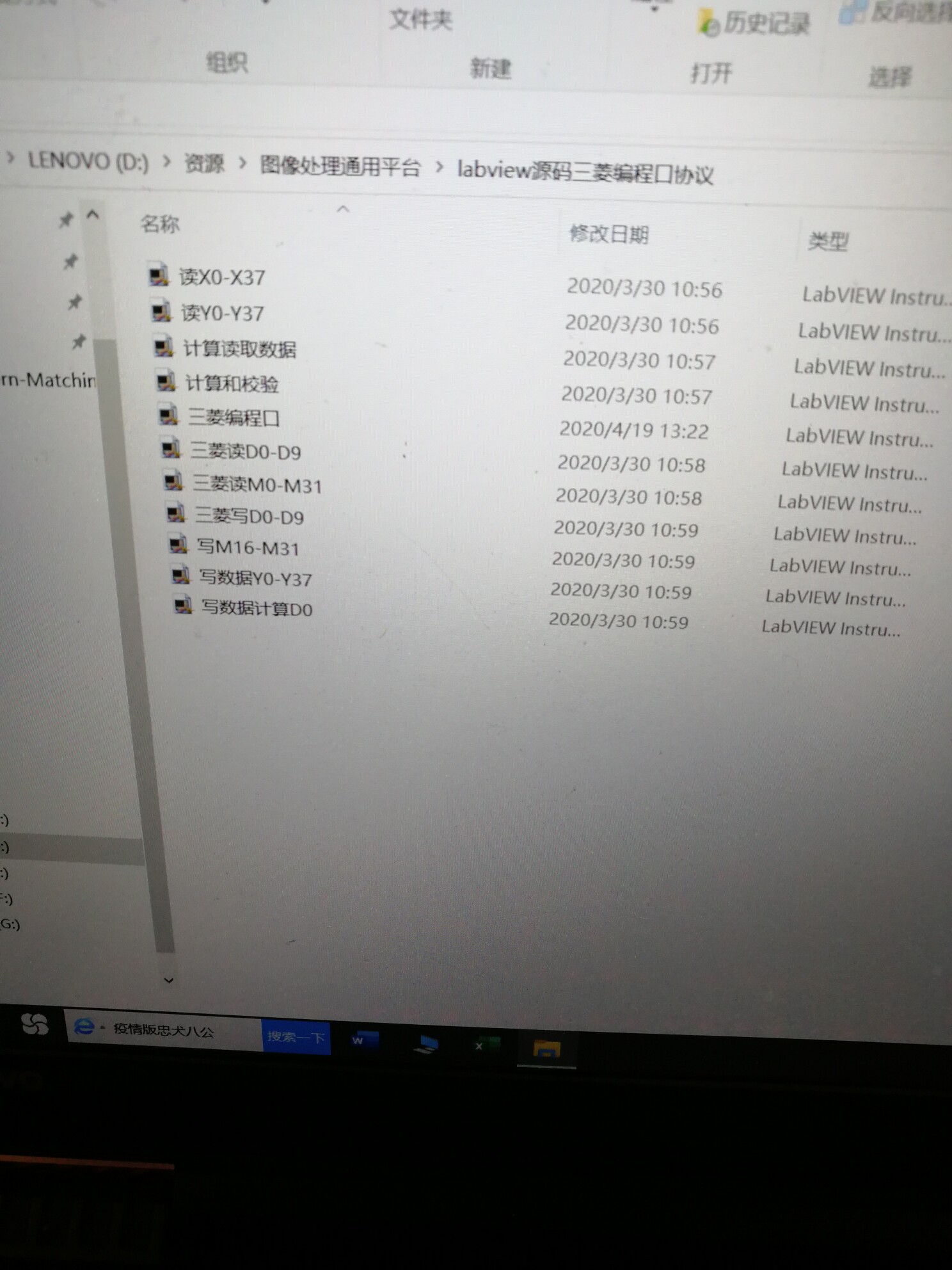

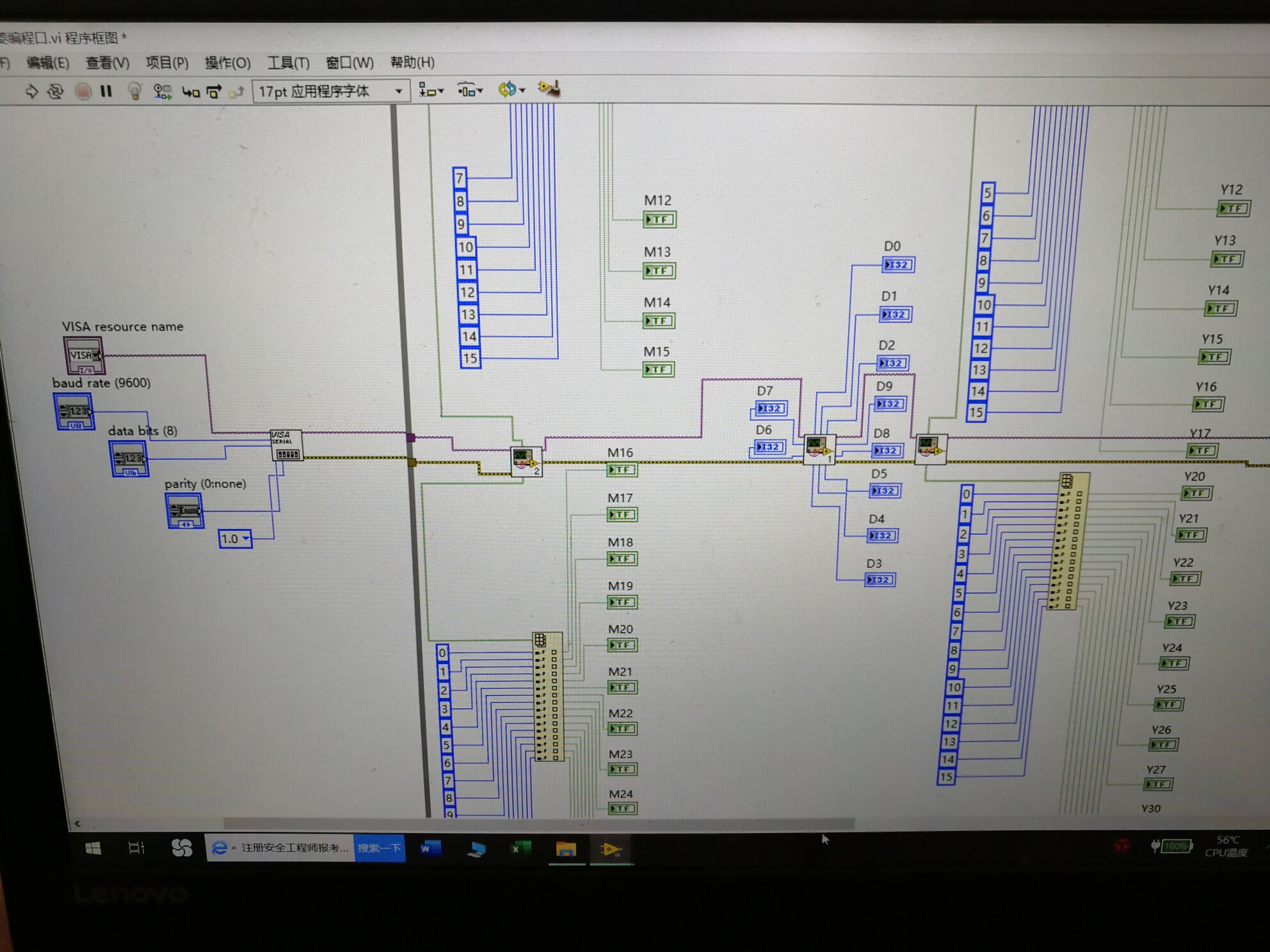

先看核心代码片段:

labview 复制代码
VISA Configure Serial Port (COM3: 9600,8,N,1)
Hex String To Byte Array ("02 30 31 30 44 30 30 30 32 03 44 36")
VISA Write
VISA Read (Timeout 2000ms)
Byte Array To Hex String

这段代码里藏着几个魔鬼细节。三菱编程口协议要求每个指令必须用STX(0x02)开头,ETX(0x03)结尾,中间夹着ASCII字符。比如读取D0值的指令,实际上要构造的是02 30 31 30 44 30 30 30 32 03 44 36这串魔法数字。

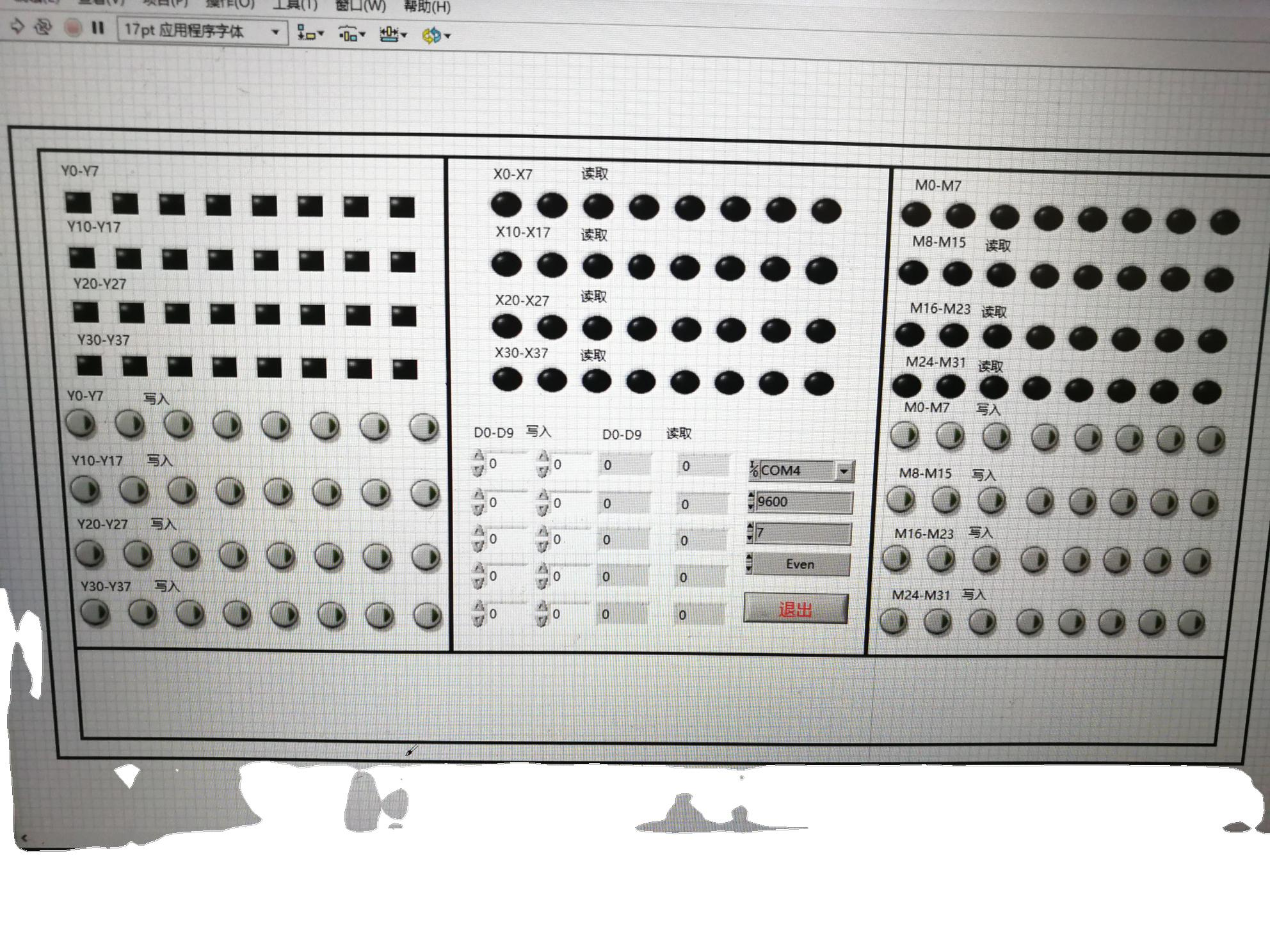

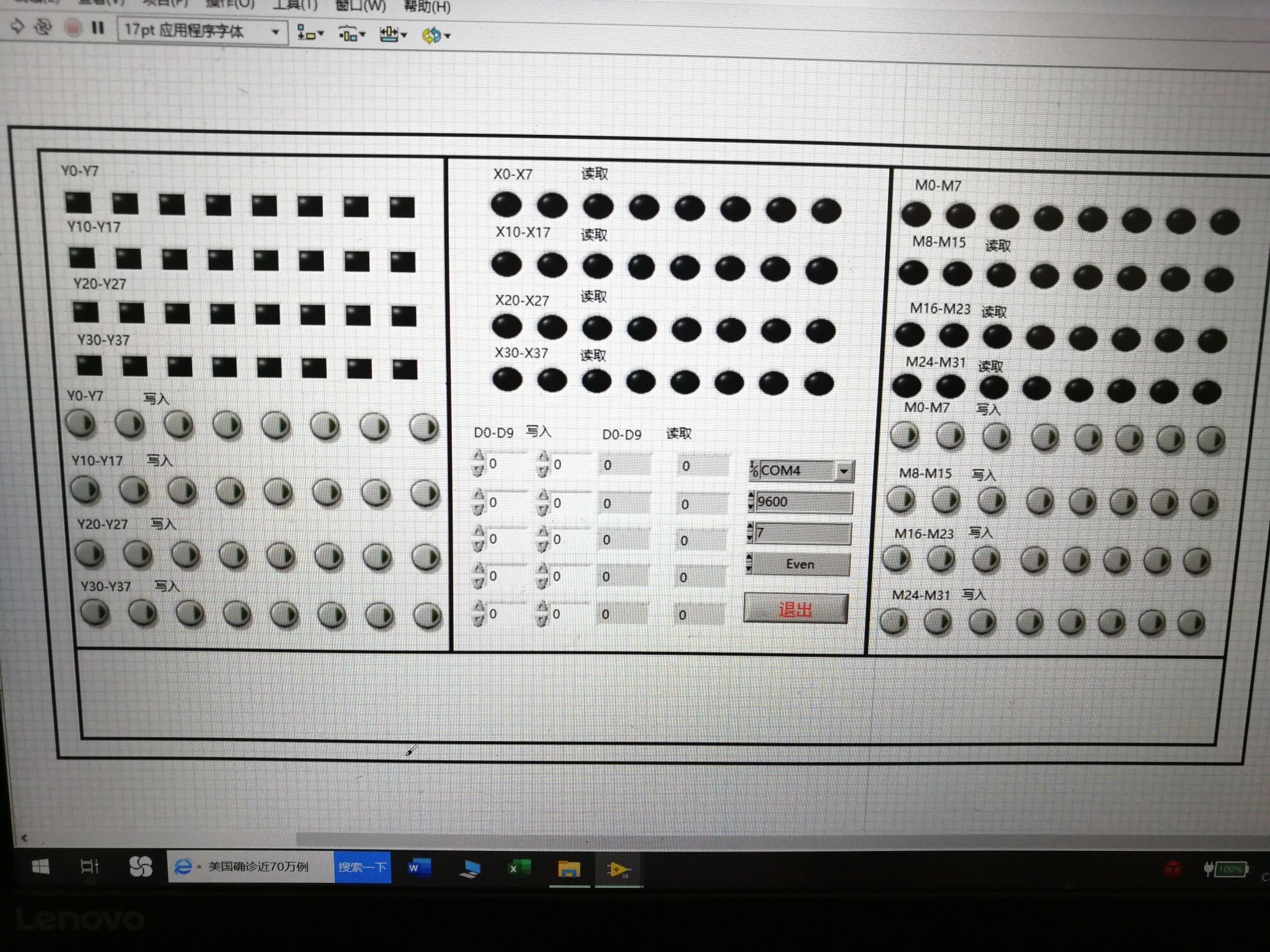

labview源码,和三菱FX编程口协议通讯

指令分解:

  • 前导符02
  • ASCII指令部分"010D0002"对应的十六进制30 31 30 44...
  • 终结符03
  • 校验码D6(这个校验和计算是很多人的噩梦)

校验算法得单独拎出来说:

labview 复制代码
Calculate Checksum:
   For循环遍历指令字节
   异或运算逐个累积
   结果转ASCII十六进制

用LabVIEW的异或函数处理时要注意数据类型转换,新手常在这里踩坑。比如某次调试时校验码死活不对,最后发现是循环移位时没处理符号位,导致计算结果变成FFFE这样的诡异值。

响应解析更有意思。假设收到02 34 35 30 32 03 37 32,需要:

  1. 掐头去尾去掉02和03
  2. 把ASCII码转实际数值(这里"4502"对应十进制17666)
  3. 校验最后两位72是否匹配

实战中遇到过PLC返回数据带特殊字符的情况,比如0x0D突然出现在数据区。这时候得在解析前加个过滤函数,像这样:

labview 复制代码
Filter Special Characters:
   Replace String (替换0x0D为空)
   Match Pattern (用正则表达式提取有效数据段)

调试时建议先在MAX里测试串口连通性,再用示波器抓实际波形。有次发现LabVIEW写入成功但读不到数据,最后发现是三菱的编程口响应延迟超过默认超时设置,把2000ms改成3500ms瞬间见效。

这种原始协议通讯虽然麻烦,但搞明白后能解锁很多高级操作。比如批量读取保持寄存器时,可以构造多帧指令并行处理,比用现成的OPC驱动快了不止三倍。不过要小心别把PLC的通信口搞崩了,毕竟这相当于在底层协议上裸奔。
