硬核拆解:一款DP转3VGA+音频输出分配器,3屏同步输出

在教育课堂、企业会议及展览展示等需"一机多屏"的场景中,核心挑战是:怎样把现代显示接口(如 DP)稳定转为多个传统 VGA 接口,同时确保音频信号无损同步传输?

今天将深入拆解一款DP转3个VGA接口同步音频输出的多屏分配器,实现多屏扩展与音视频同步传输,适用于监控、影音播放、办公、教育等"一机多屏"的场景。

这款分配器最高支持DP2.0协议(向下兼容),能高效把DP 数字信号转为3路模拟VGA信号,还集成了立体声音频同步输出功能 ,核心功能包括:DP→VGA解码、音频分离与放大、多端口信号分配 。

(一) 产品拆解

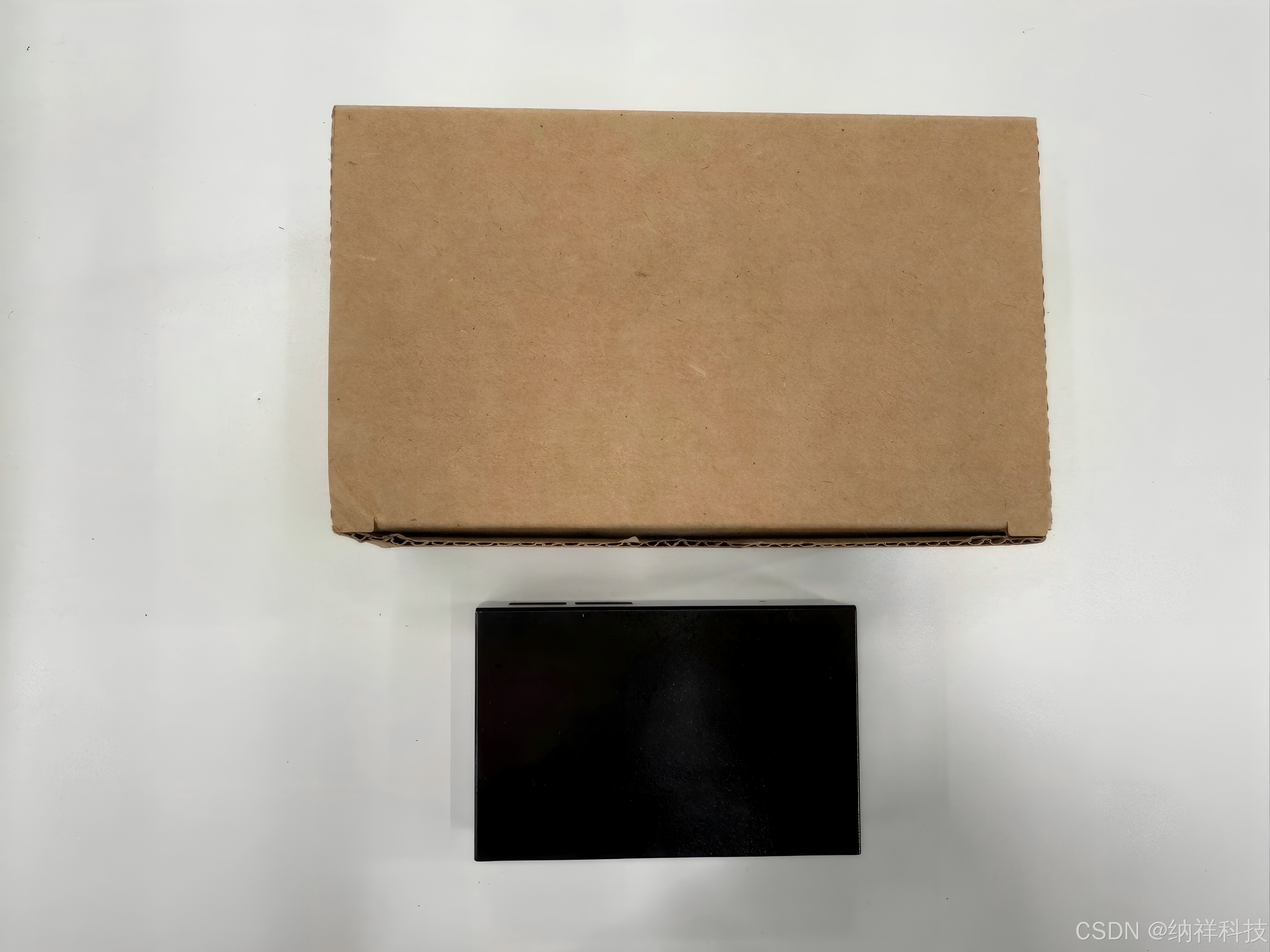

适配器的外观采用了长方体黑色框架,表面磨砂处理,兼具散热与抗干扰性能。

平视图如下所示。

打开外壳,内部构造精巧而紧凑,布局清晰规整,电路一览无余。芯片高度集成,既节省空间又保障性能,轻松实现高性价比。

经过测量,PCB板长为83mm,最宽处为70mm。

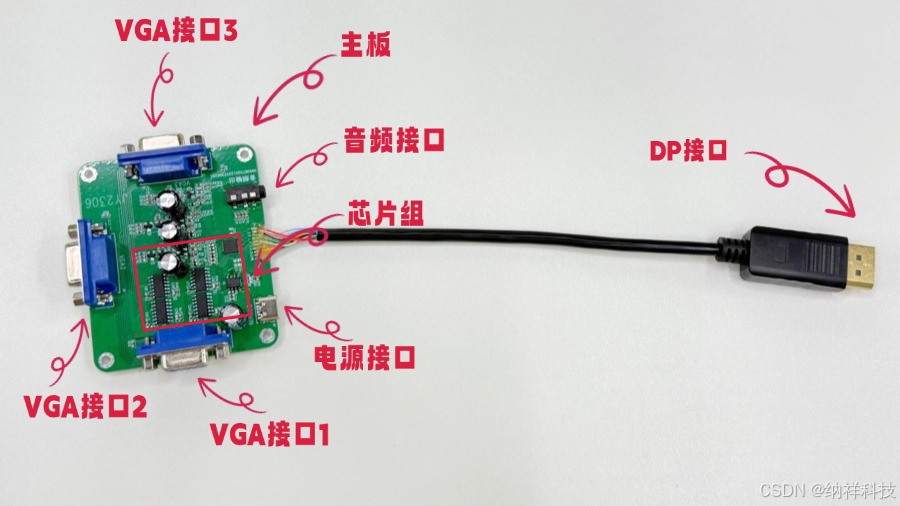

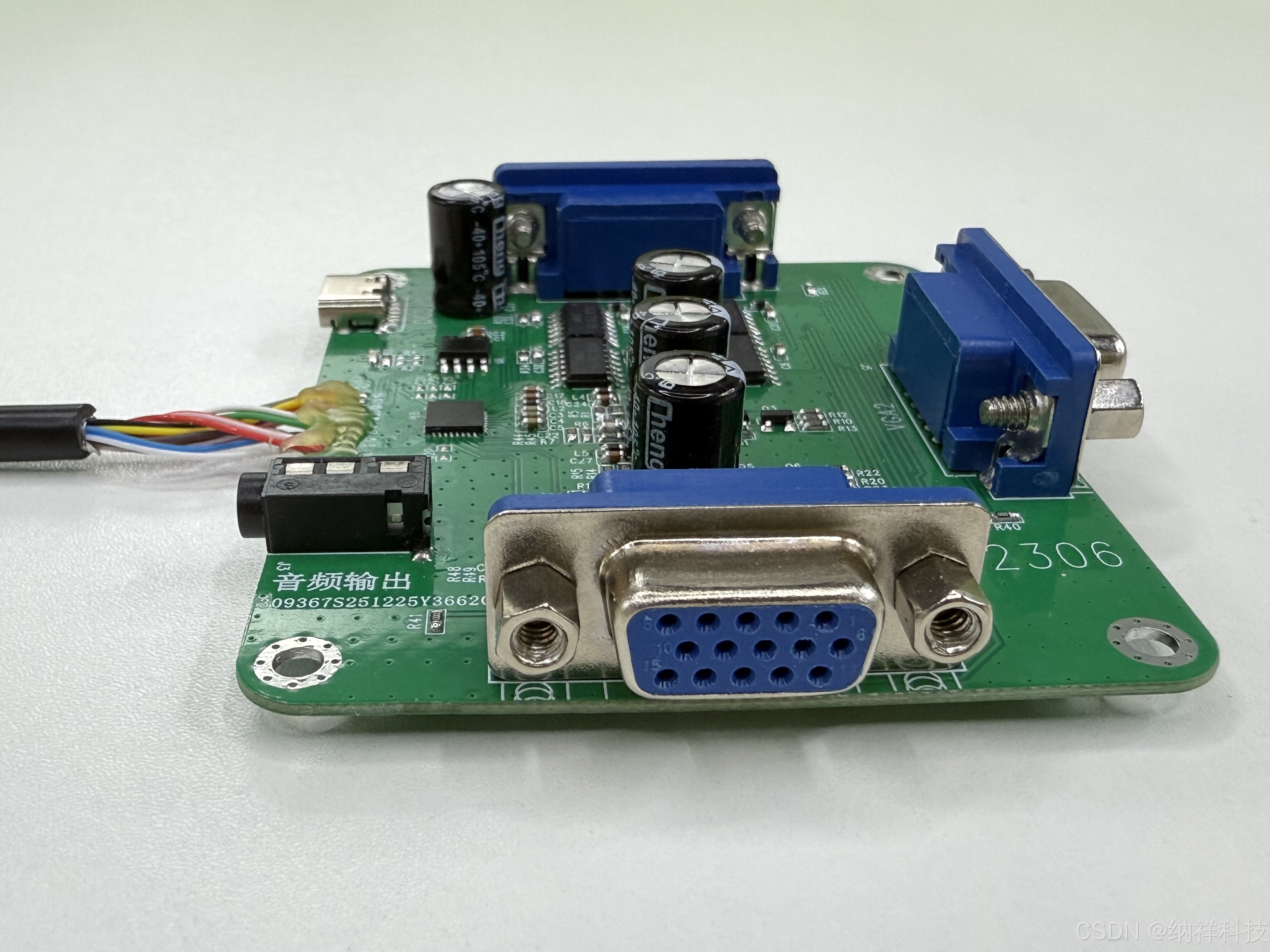

我们来看看主板正面,主要由1个电源口、1个音频接口、1个DP接口、3个VGA接口、1颗MCU、1颗主控解码芯片、4颗VGA视频信号处理芯片组成。

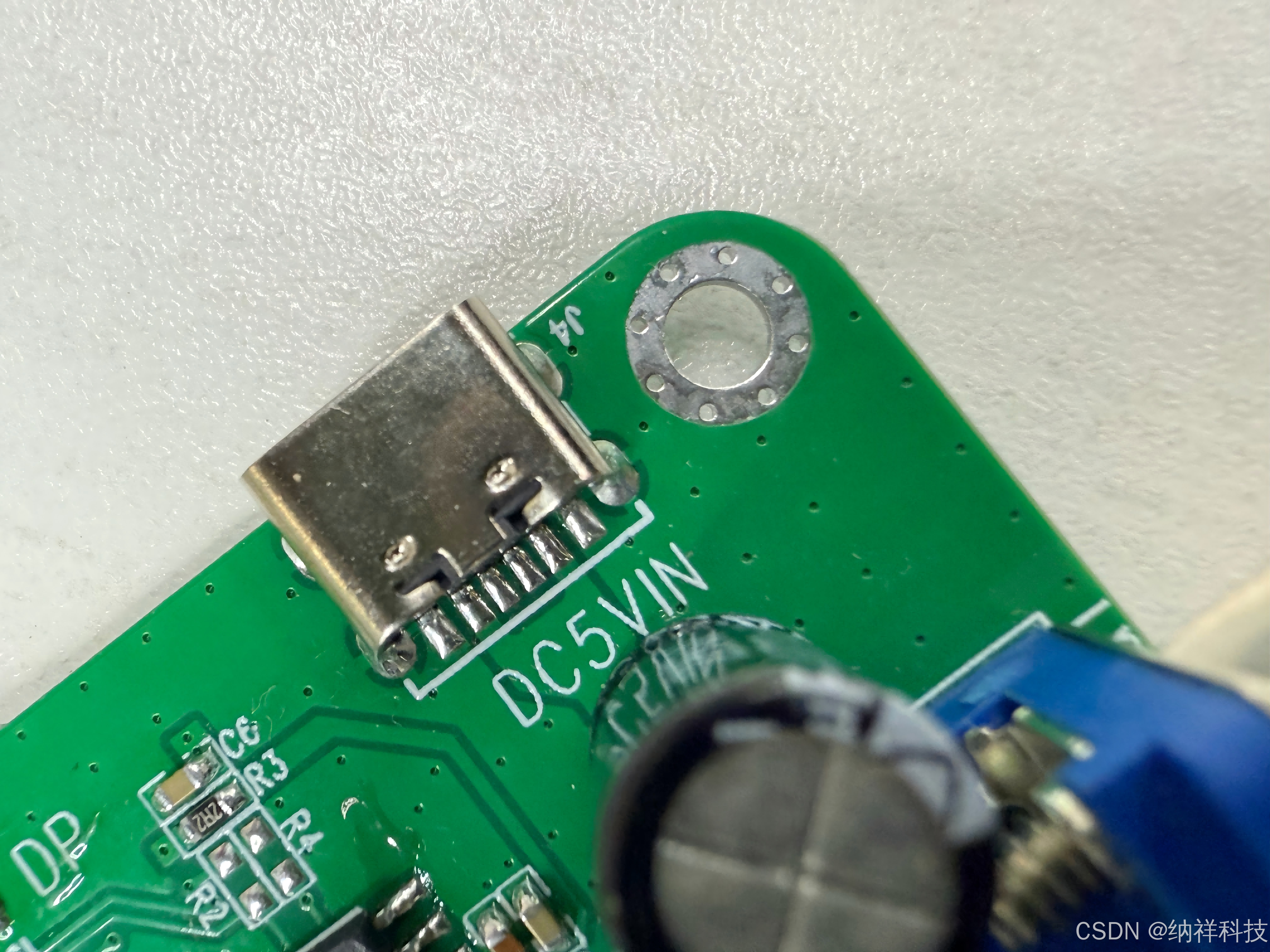

主板电源采用5V直流电源为核心芯片提供低噪声供电环境。

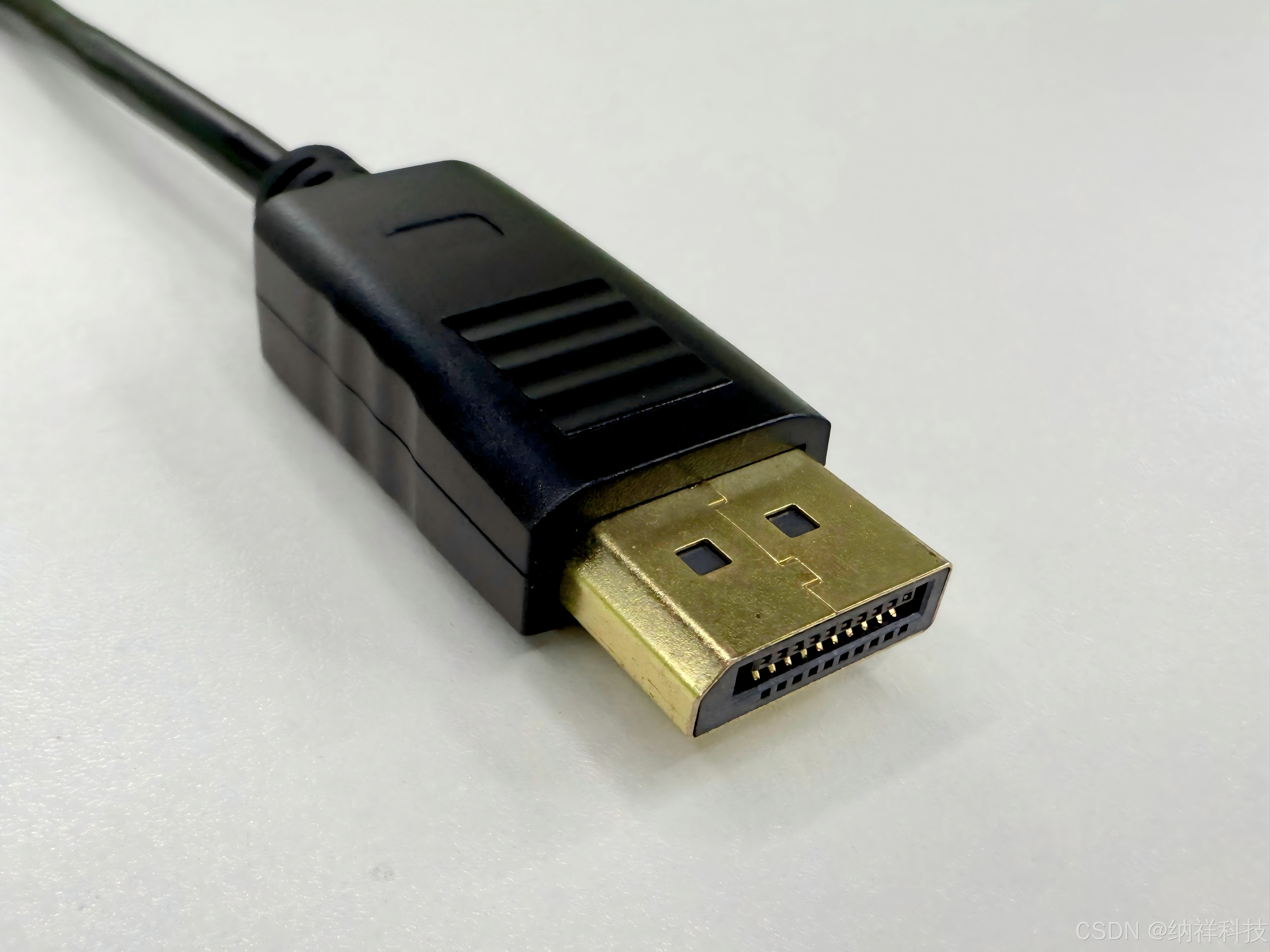

DP输入接口最高支持DP2.0协议(向下兼容),集成热插拔与ESD防护阵列。

3路VGA每路均独立配置RGBHV信号通道。

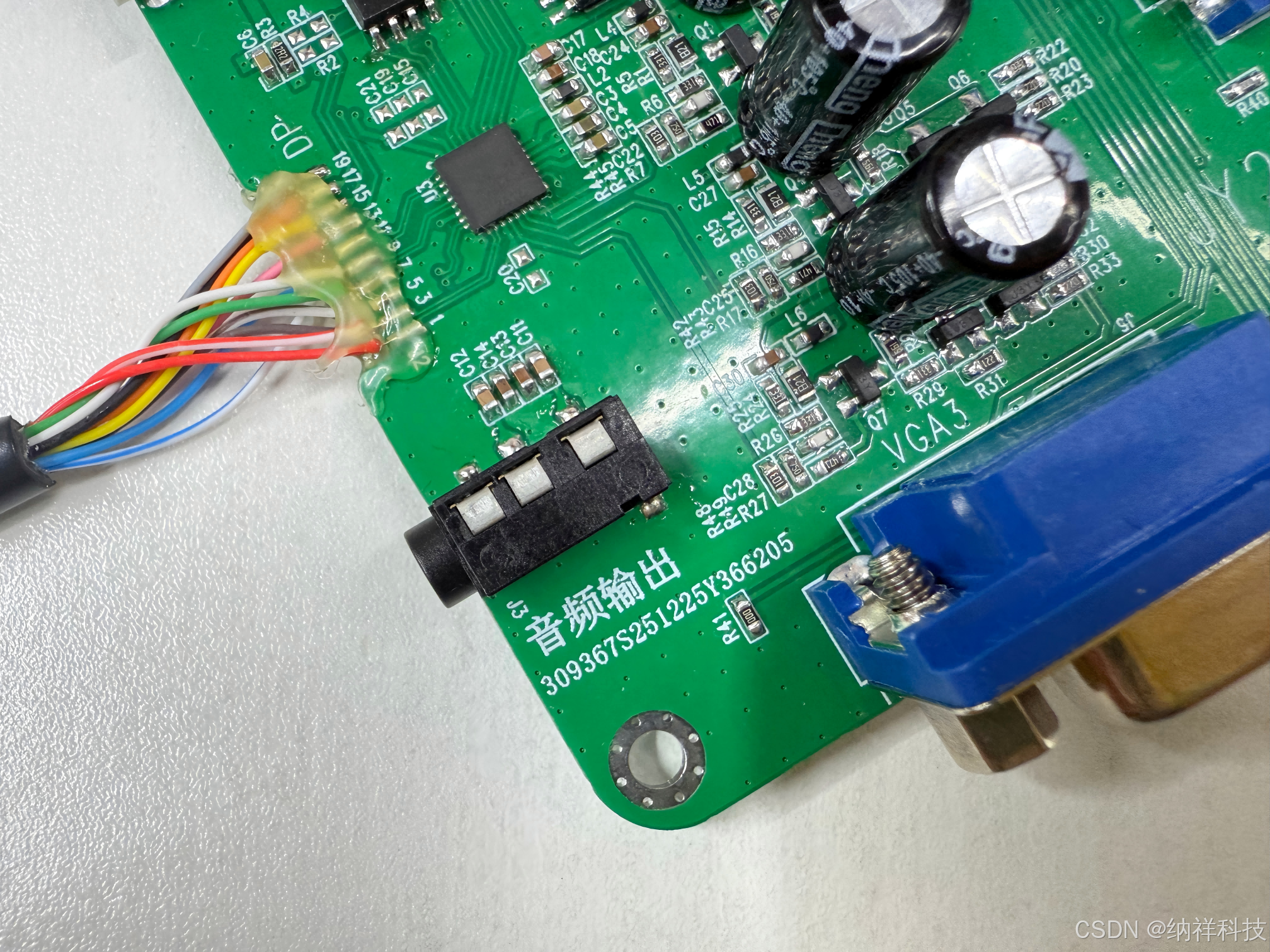

3.5mm立体声音频输出接口,直接连接主控芯片内置DAC,无需外置Codec,简化电路设计。

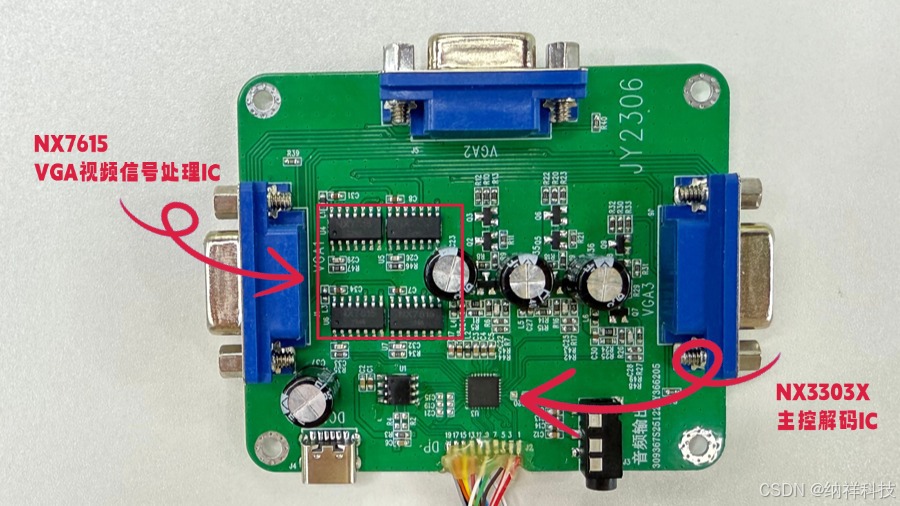

设备主板搭载的芯片组合堪称"黄金搭档":中央主控采用纳祥科技NX3303X芯片,配合同品牌四颗NX7615信号处理芯片,整体性能可媲美国外主流方案(如CS5210/5213、AG6200/6202系列)。

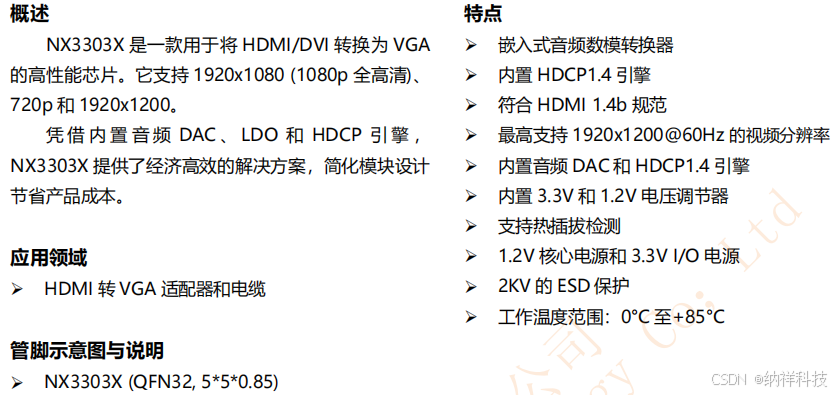

位于主板中下方的NX3303X,是一款用于HDMI/DVI/DP转VGA的高性能芯片,它支持多种分辨率(1920X720;1920X1080P;1902X1200);内置算法自动匹配3路VGA输出的模拟时序参数。

该芯片还内置有音频DAC,可直接输出音频左右声道,省去外置音频编解码器,工作温度覆盖0°C至+85°C工业级范围。

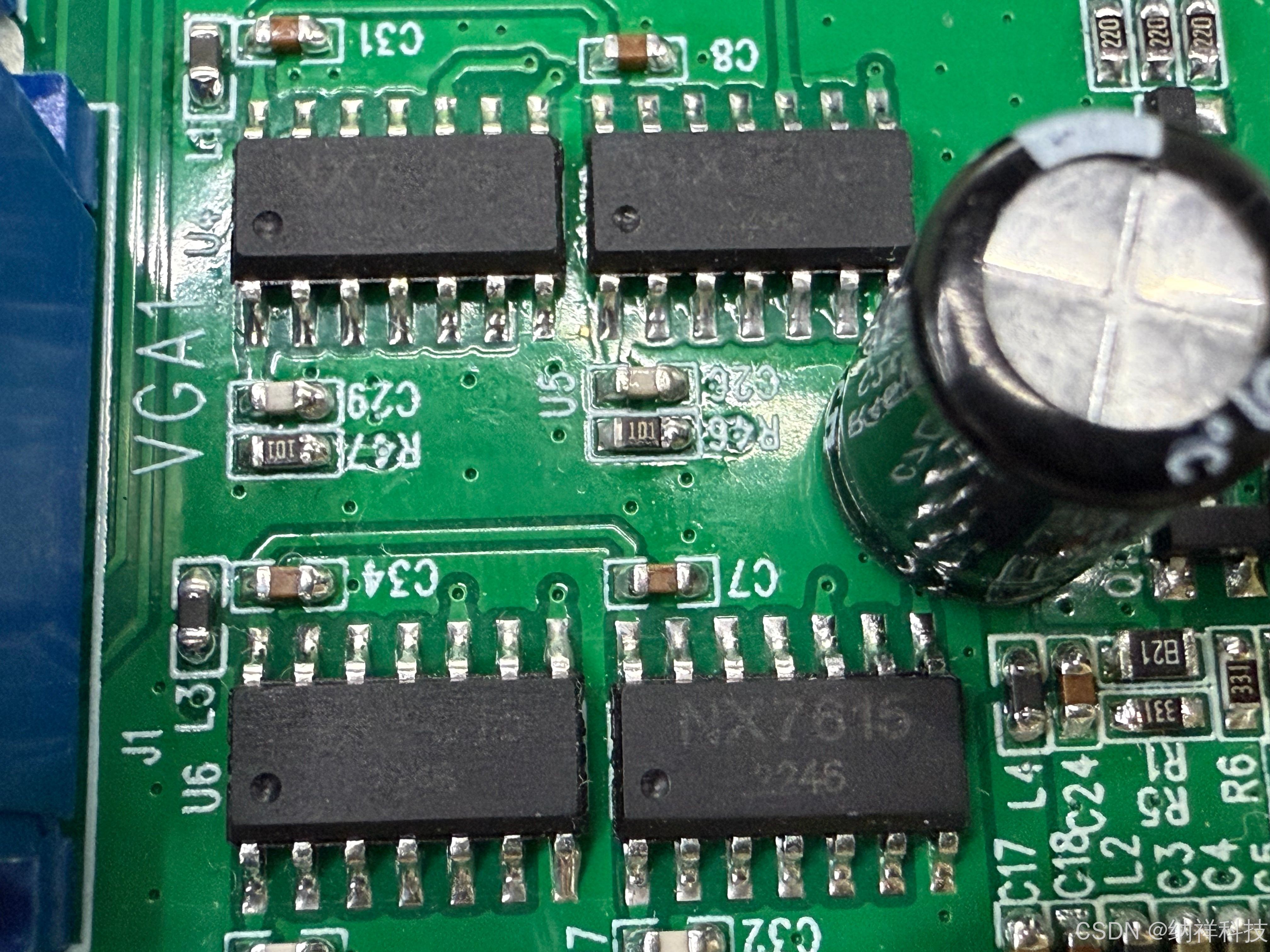

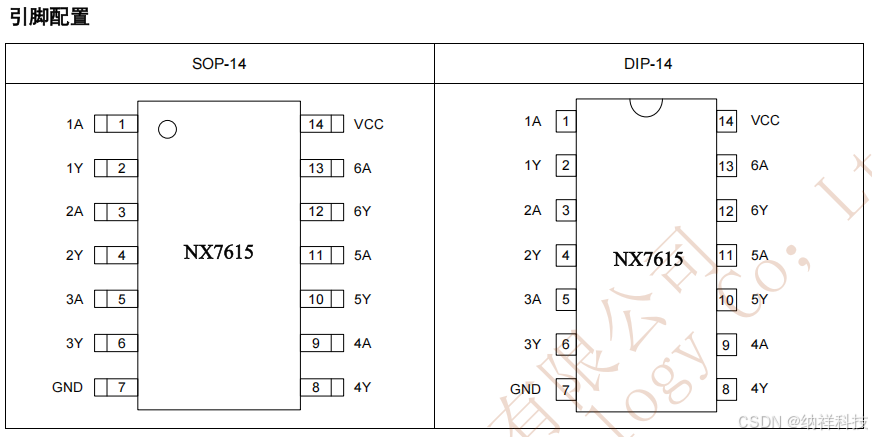

另外,位于左侧呈矩阵分布的4颗VGA视频信号处理芯片NX7615,具有高带宽,低导通电阻,精准处理行场同步信号(HSync/VSync)的分离与重组,提升信号驱动能力,确保多显示器刷新率一致性。

( 二 ) 拆解 总结

从本次拆解的分配器来看,其内部高度集成,核心亮点包括:

①兼容性强: 向下兼容DP1.4/1.2及老旧VGA设备。

②成本效益 :单芯片集成多模块功能,降低系统BOM成本

③音画同步精度: 硬件级时钟同步技术,误差<1μs,满足专业级视听场景

④ 国产化创新: 采用国产主控芯片实现DP→VGA解码及音频分离,搭配多颗视频处理芯片实现信号分配。
