最近在做一个嵌入式Qt项目，板卡运行Ubuntu。由于用户变更了几次Ubuntu版本，导致Qt界面在有些环境可以显示，在有些环境不能正常显示。准备了解一下Linux的显示框架和Linux中Qt界面的显示原理。

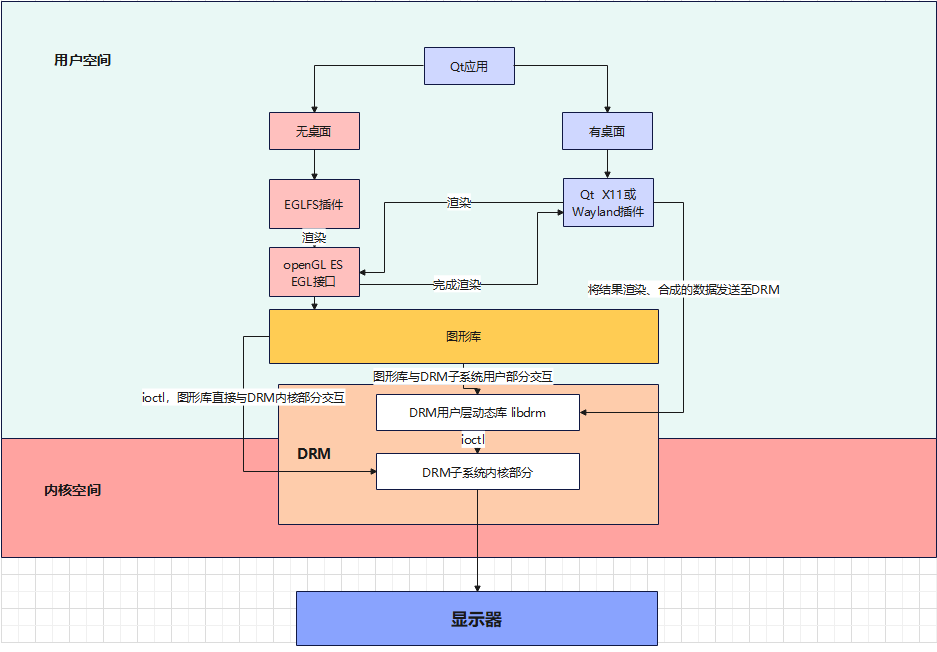

一、Linux显示框架

参考博客1 Linux 图形与显示软件架构总览
 参考博客2 Linux DRM 图形与显示框架详解

1、DRM框架

比较复杂，理解的还不到位，后期补充。

2、X11 和 Wayland （xorg 和 weston）

1、X11（逐渐被wayland取代）

首先明确一点，X11 是 Linux显示的一种协议（Wayland也是一种）。xorg 是 X11协议的实现（好比 TCP/IP 协议和 Lwip）。

X11

X11的全称是 X Window System Version 11，是 1987 年诞生的一套跨平台图形界面通信协议，也是 Linux/Unix 系统图形界面的基石，核心定义了「图形客户端」和「图形服务器」之间的交互规则。X11 的核心架构是客户端 - 服务器（C/S）架构。X11 的「服务器」是本地的显示 + 输入设备管理器，「客户端」是需要显示的应用程序。

X11 将任何需要图形显示的程序（如 Qt 程序、文本编辑器、浏览器），都作为 X11 客户端，向 X11 服务器发送「绘制窗口」「显示文字」等请求，不直接操作硬件。

X11 的服务器负责管理本地的显示器、键盘、鼠标等硬件，接收客户端的渲染请求，处理后输出到屏幕，同时将输入事件（按键、触摸）转发给对应的客户端。

X11 协议支持网络传输，客户端和服务器可以不在同一台设备（比如远程运行 Qt 程序，界面显示在本地屏幕），这是它的历史核心优势，但也是性能瓶颈（网络延迟 + 多层转发）。

X11 定义了一套标准化的接口，让图形应用无需关心底层硬件差异（比如不同显卡、显示器），只需遵循协议和 X11 服务器通信即可。它是 Linux 桌面环境（如 GNOME 2、KDE 4）和早期嵌入式图形界面的基础。

Xorg

Xorg的全称是 X.Org Server，是遵循 X11 协议的开源显示服务器程序，是用户态中实际管理图形硬件的核心进程（运行时进程名为 X 或 Xorg）。实现 X11 协议的全部核心接口，作为 X11 服务器接收客户端的渲染请求。

向下对接硬件：通过 DRM（Direct Rendering Manager）+ OpenGL/EGL 调用 GPU 硬件加速，管理显示器分辨率、刷新率，对接键盘 / 触摸等输入设备。

向上支撑应用：为 Qt、GTK 等图形框架提供显示能力，Qt 对接 Xorg 需启用 xcb 插件（编译参数 -xcb）。

2、Wayland

Wayland

Wayland 是一套图形界面通信协议标准，Weston 是 Wayland 协议的官方开源参考实现（可直接运行的 Wayland 合成器 / 显示服务器）。 Wayland 是 2008 年提出的一套跨平台、轻量化的图形界面通信协议，设计初衷是解决 X11 协议的历史缺陷（多层转发、性能损耗、代码臃肿），核心针对现代 GPU 硬件和嵌入式 / 桌面场景做了优化。

Wayland特点

无中间转发的架构设计：摒弃 X11「客户端 - 服务器」的多层转发模式，定义了「Wayland 客户端」（界面程序）和「Wayland 合成器（Compositor）」两个核心角色，客户端直接完成自身离屏渲染，仅将渲染结果提交给合成器，无多余指令转发。
硬件访问独占性：协议规定「合成器独占系统 DRM 设备（/dev/dri）和显示资源」，是唯一能对接底层 GPU / 显示硬件的角色，客户端无法直接访问硬件，只能通过合成器提供的共享缓冲区传递数据，避免资源冲突。
轻量化与低延迟 ：协议本身简洁，无 X11 大量的历史兼容扩展，聚焦于「渲染结果提交」和「输入事件分发」的核心功能，运行开销小、响应延迟低，天生适配嵌入式场景。
跨场景支持：既支持桌面环境（多窗口、拖拽、缩放），也支持嵌入式单 / 多应用场景，兼顾灵活性和高效性。

weston功能

独占并管理硬件资源：启动后独占 /dev/dri（DRM 设备）、/dev/fb0（帧缓冲）和输入设备（/dev/input/eventX），对接 GPU 驱动（EGL/OpenGL ES）和显示面板。
接收客户端渲染结果：通过 Wayland 协议，接收所有 Wayland 客户端（如 Qt 程序）提交的离屏缓冲区数据，缓存并记录每个客户端窗口的位置、层级、大小。
多客户端数据合成：利用 EGL/OpenGL ES 创建合成上下文，将多个客户端的缓冲区数据作为纹理，完成窗口叠加、缩放、Alpha 混合等合成操作，生成一帧完整的屏幕像素数据。
对接 DRM 完成显示输出：合成完成后，通过 libdrm 库调用 DRM 内核子系统的「页翻转」接口，将最终帧数据提交到显示面板，完成界面输出。
输入事件分发：监听输入设备节点，将触摸、键鼠事件通过 Wayland 协议分发给对应的客户端程序，实现用户交互。

weston的功能可以通过weston.ini 进行裁剪。运行时进程名为 weston，启动后会自动创建 Unix 域套接字（默认 wayland-0），作为与客户端通信的通道。无需额外的显示管理器（如 GDM），可直接在 TTY 控制台启动，适合嵌入式无桌面场景。支持多种后端（DRM 后端、fbdev 后端、X11 后端），其中 DRM 后端是嵌入式场景的首选（支持硬件加速）。

3、在Linux存在桌面环境时如何确定是X11 还是 Wayland

直接查看相关进程

powershell 复制代码

# 检查是否有 Xorg 进程（X11 会话的核心进程）
ps aux | grep -E "Xorg|X" | grep -v grep

# 检查是否有 Wayland 合成器进程（如 Weston、gnome-shell、kwin_wayland）
ps aux | grep -E "weston|gnome-shell|kwin_wayland" | grep -v grep

注意

1、X11的服务器xorg 和 Waylan的合成器weston 会独占 DRM

2、GDM：上层的会话管理器，负责登录和启动显示服务器，非必需组件。

二、Qt在Linux的显示

参考文章 Qt官网嵌入式 Linux 的 Qt

1、Qt在Linux运行时是如何选择显示框架插件的？（编译时？？运行时）

在交叉编译Qt源码阶段，编译多个平台插件Wayland/eglfs/linuxfb，程序编译时不需要指定插件（基于那种环境）。在程序运行时通过参数或者环境变量QT_QPA_PLATFORM确定使用哪个插件。

如果在交叉编译是没有交叉编译需要的平台插件动态库，比如：没有编译 wayland插件，但是程序运行时指定了环境变量export QT_QPA_PLATFORM=wayland

或者指定了参数 ./your_qt_app -platform wayland，则程序会因为找不到插件的动态库而报错。如果没有指定参数，也没有指定动态库则Qt程序会自动探测可使用的

插件（适配当前环境）。

2、Qt的eglfs插件的作用

EGLFS 是一个平台插件，用于在 EGL 和 OpenGL ES 2.0 上运行 Qt 应用程序，而无需 X11 或 Wayland 等实际窗口系统。它是包含 GPU 的现代嵌入式 Linux 设备的推荐插件。所以，EGLFS可以调用EGL 和 OpenGL ES 2.0 的API，实现Qt和平台的对接。除了Qt Quick 和本地 OpenGL 应用程序外，EGLFS 还支持软件渲染窗口，如QWidget 。对于QWidget ，小部件的内容通过 CPU 渲染成图像，然后由插件上载成纹理并合成。

EGLFS 强制第一个顶级窗口（QWidget 或QQuickView ）变成全屏。该窗口也被选为根窗口，所有其他顶层窗口都在其中合成。例如，对话框、弹出式菜单或组合框。这种行为是必要的，因为在 EGLFS 中，总是存在一个本地窗口和一个 EGL 窗口表面；它们都属于最先创建的部件或窗口。当应用程序的整个生命周期中都存在一个主窗口，而所有其他窗口小部件要么不是顶层的，要么是在主窗口显示后才创建的时候，这种方法就非常有效。

三、Linux中Qt开机自启问题

参考文章1 可能是史上最全面易懂的 Systemd 服务管理教程！

1、Linux程序实现开机自启的方法（systemd）

在现代 Linux下systemd服务是最好的选择。systemd 是目前绝大多数 Linux 发行版（Ubuntu、CentOS、Debian 等）的系统初始化管理器 ，也是开机自启程序的首选方案，尤其适合 Qt EGLFS 模式（无图形界面），具备「可管理、有日志、支持自重启、权限可控」等优势。还有一些方法，比如、/etc/rc.load 等一些方法。现在不做了解（暂时用不到）。

2、systemd服务

Systemd 是一系列工具的集合，其作用也远远不仅是启动操作系统，它还接管了后台服务、结束、状态查询，以及日志归档、设备管理、电源管理、定时任务等许多职责，并支持通过特定事件（如插入特定 USB 设备）和特定端口数据触发的 On-demand（按需）任务。它是系统中 PID 值为 1 的进程。

Systemd 通过 Socket 缓存、DBus 缓存和建立临时挂载点等方法进一步解决了启动进程之间的依赖，做到了所有系统服务并发启动。对于用户自定义的服务，Systemd 允许配置其启动依赖项目，从而确保服务按必要的顺序运行。

Systemd 提供通过 CGroup 跟踪进程关系。通过 CGroup 不仅能够实现服务之间访问隔离，限制特定应用程序对系统资源的访问配额，还能更精确地管理服务的生命周期。

3、systemd的统一日志管理工具Journald

Systemd 是一系列工具的集合，包括了一个专用的系统日志管理服务：Journald 。Journald 用二进制格式保存所有的日志信息.Journald 还提供了一个 journalctl 命令来查看日志信息，这样就使得不同服务输出的日志具有相同的排版格式，便于数据的二次处理。

日志归属：journalctl 管理系统所有日志：内核日志、系统服务日志、用户进程日志、串口 / 驱动日志、Qt 程序日志、自定义打印日志（printf/puts/Qt 的qDebug()）全都在里面，一站式查看，不用再翻 /var/log/syslog//var/log/messages 等零散文件；
权限说明：普通用户执行部分命令会有限制，嵌入式开发直接用 sudo journalctl 即可（无权限顾虑，最省事），下文所有命令默认加sudo，避免权限报错。
核心优势：日志带时间戳、进程 PID、服务名、日志级别，支持按时间 / 进程 / 级别筛选，日志不丢失，重启系统后依然能查看历史日志。

1、实时日志滚动查看

powershell 复制代码

sudo journalctl -f

2、查看内核日志（等价 dmesg）

powershell 复制代码

sudo journalctl -k
# 实时滚动查看内核日志（驱动加载、串口注册、GPIO、485硬件报错）
sudo journalctl -k -f

3、按时间筛选日志（精准定位问题，高频）

powershell 复制代码

# 查看【最近1小时】的日志
sudo journalctl --since "1 hour ago"
# 查看【最近10分钟】的日志（开发调试最常用）
sudo journalctl --since "10 min ago"
# 查看【今天】的日志
sudo journalctl --since today
# 查看【指定时间段】的日志（精准定位崩溃/异常时间点）
sudo journalctl --since "2026-01-18 09:00:00" --until "2026-01-18 10:00:00"

4、查看指定程序 / 进程的日志

powershell 复制代码

# 写法1：按【程序名】过滤（推荐！比如你的Qt程序叫 Serial485App）
sudo journalctl /home/root/Serial485App  # 写程序的绝对路径
# 写法2：按【进程PID】过滤（程序运行后，先用ps -ef | grep Serial485App 查PID）
sudo journalctl _PID=1234
# 写法3：实时滚动查看指定程序日志（调试时开着，边运行边看日志）
sudo journalctl -f /home/root/Serial485App

5、按日志级别筛选（只看「报错 / 警告」，过滤无用日志

powershell 复制代码

#emerg(紧急) > alert(告警) > crit(严重) > err(错误) > warning(警告) > notice(通知) > info(信息) > debug(调试)
# 只查看【错误日志】（最高优先级，必看！比如程序崩溃、文件打开失败、权限不足、串口报错）
sudo journalctl -p err
# 只查看【警告+错误】日志（推荐，包含警告和致命错误）
sudo journalctl -p warning

6、查看崩溃原因和堆栈日志

powershell 复制代码

# 查看指定程序的崩溃日志，包含错误信息、崩溃时间、进程退出码
sudo journalctl /home/root/Serial485App -p err
# 查看所有崩溃的进程日志
sudo journalctl -p crit

7、指定显示行数

powershell 复制代码

# 查看最新的100行日志
sudo journalctl -n 100
# 查看最新的100行内核日志
sudo journalctl -k -n 100
# 查看最新的100行指定程序日志，实时滚动
sudo journalctl -f -n 100 /home/root/Serial485App

8、日志的清理和存储

journalctl 的日志默认是内存日志，系统重启后所有日志都会丢失！

powershell 复制代码

##### 存储 ######
# 1. 创建日志存储目录
sudo mkdir -p /var/log/journal
# 2. 修改journal的配置文件
sudo nano /etc/systemd/journald.conf

####在配置文件添加
Storage=persistent  # 持久化存储日志到硬盘，重启不丢失
SystemMaxUse=1G     # 日志最大占用空间1G，满了自动清理

清理

powershell 复制代码

# 方式1：清理【7天前】的所有日志（推荐，保留近期日志）
sudo journalctl --vacuum-time=7d
# 方式2：清理日志，只保留【500M】的日志（按大小清理，嵌入式首选）
sudo journalctl --vacuum-size=500M

9、journalctl vs dmesg 区别（嵌入式开发必懂）

很多人会混淆这两个命令，你做串口 / 驱动 / Qt 开发，一定要分清，避免查错日志：

sudo journalctl -k → 查看完整内核日志 ，包含所有内核打印，日志带时间戳、完整信息，可筛选、可持久化、可实时滚动，推荐优先使用；

dmesg → 查看内核的环形缓冲区日志 ，日志是内存中的临时数据，重启丢失，无时间戳，只能看最新的内核打印；

等价关系：dmesg -w = sudo journalctl -k -f （实时看内核日志）

4、Systemd 的 Unit 文件

Systemd 可以管理所有系统资源，不同的资源统称为 Unit（单位）。在 Systemd 的生态圈中，Unit 文件统一了过去各种不同系统资源配置格式，例如服务的启/停、定时任务、设备自动挂载、网络配置、虚拟内存配置等。而 Systemd 通过不同的文件后缀来区分这些配置文件。

Systemd 支持的 12 种 Unit 文件类型

automount：用于控制自动挂载文件系统，相当于 SysV-init 的 autofs 服务
device：对于 /dev 目录下的设备，主要用于定义设备之间的依赖关系
mount：定义系统结构层次中的一个挂载点，可以替代过去的 /etc/fstab 配置文件
path：用于监控指定目录或文件的变化，并触发其它 Unit 运行
scope：这种 Unit 文件不是用户创建的，而是 Systemd 运行时产生的，描述一些系统服务的分组信息
service：封装守护进程的启动、停止、重启和重载操作，是最常见的一种 Unit 文件
slice：用于表示一个 CGroup 的树，通常用户不会自己创建这样的 Unit 文件
snapshot：用于表示一个由 systemctl snapshot 命令创建的 Systemd Units 运行状态快照
socket：监控来自于系统或网络的数据消息，用于实现基于数据自动触发服务启动
swap：定义一个用户做虚拟内存的交换分区
target：用于对 Unit 文件进行逻辑分组，引导其它 Unit 的执行。它替代了 SysV-init 运行级别的作用，并提供更灵活的基于特定设备事件的启动方式
timer：用于配置在特定时间触发的任务，替代了 Crontab 的功能
我们重点关注的是 service Unit文件，因为我们要使自己的Qt程序开机自启运行时要使用该格式文件。Target 是 Systemd 中用于指定系统资源启动组的方式，相当于 SysV-init 中的运行级别。简单说，Target 就是一个 Unit 组，包含许多相关的 Unit 。启动某个 Target 的时候，Systemd 就会启动里面所有的 Unit。从这个意义上说，Target 这个概念类似于"状态点"，启动某个 Target 就好比启动到某种状态。
Unit 文件按照 Systemd 约定，应该被放置指定的三个系统目录之一中。这三个目录是有优先级的。因此，在三个目录中有同名文件的时候，只有优先级最高的目录里的那个文件会被使用。
/etc/systemd/system：系统或用户自定义的配置文件
/run/systemd/system：软件运行时生成的配置文件
/lib/systemd/system：系统或第三方软件安装时添加的配置文件。

5、Uinti文件格式

Systemd 服务的 Unit 文件可以分为三个配置区段：

段	作用
Unit	所有 Unit 文件通用，定义服务启动的时机、依赖的其他单元（服务 / 目标），以及服务之间的启动顺序，不涉及「开机自启」的配置，仅管服务「如何正确运行」。
Install	所有 Unit 文件通用，仅在执行 systemctl enable/disable（启用 / 禁用自启）时生效，定义服务要绑定到哪个 systemd 目标（target），决定服务是否能在开机时自动启动，不影响服务的手动启动（systemctl start）。[Install] 段的核心就是将服务绑定到某个目标，当系统开机进入该目标时，自动启动该服务。
Service	服务（Service）类型的 Unit 文件（后缀为 .service）特有的，用于定义服务的具体管理和操作方法

6、Unit段参数

配置项	作用	举例
Description	描述这个 Unit 文件的信息
Documentation	指定服务的文档，可以是一个或多个文档的 URL 路径
Requires	定义「强制依赖」：当前服务与指定单元强绑定，指定单元启动失败会导致当前服务无法启动 / 自动停止	（Qt EGLFS 可选）Requires=dev-dri-card0.device：确保 DRM 设备就绪后再启动 Qt 服务，设备不存在则启动失败
Wants	定义「宽松依赖」：当前服务启动时，会尝试启动指定单元，但指定单元启动失败不影响当前服务启动	Wants=multi-user.target：依赖多用户模式，该模式启动失败不影响 Qt 服务
After	定义「启动顺序」：当前服务在指定单元之后启动（仅保证顺序，不强制依赖单元必须启动成功）
Before	与 After 相反，在启动指定的任务一个模块之间，都会首先确证当前服务已经运行
Binds To	与 Requires 相似，失败时失败，成功时成功，但是在这些模板中有任意一个出现意外结束或重启时，这个服务也会跟着终止或重启
Part Of	一个 Bind To 作用的子集，仅在列出的任务模块失败或重启时，终止或重启当前服务，而不会随列出模板的启动而启动
OnFailure	当这个模板启动失败时，就会自动启动列出的每个模块
Conflicts	与这个模块有冲突的模块，如果列出的模块中有已经在运行的，这个服务就不能启动，反之亦然	Conflicts=gdm3.service Xorg.service：避免 Qt EGLFS 与 GDM/Xorg 同时运行（防止 DRM 资源被抢占）

7、Install 段参数

配置项	作用	举例
WantedBy	定义「宽松绑定目标」：服务启用后，会在指定目标的「启动链接目录」中创建符号链接，系统进入该目标时，尝试启动该服务，服务启动失败不影响目标运行	WantedBy=multi-user.target：绑定到多用户命令行目标，开机进入该目标时自动启动 Qt 服务
RequiredBy	定义「强制绑定目标」：服务启用后，与指定目标强绑定，系统进入该目标时，必须启动该服务，服务启动失败会导致目标启动失败	极少使用（风险高），如 RequiredBy=graphical.target

8、Server段

比较多，直接去看参考文档。

9、systemd启动失败排查（2026/01/19 添加）

journalctl 查看具体启动的日志（绝对路径）
根据日志逐步排查问题

10、启动慢如何排查（2026/01/19 添加）

powershell 复制代码

systemd-analyze #整体耗时
systemd-analyze blame  #各服务启动顺序及时间
systemctl list-dependencies appWOFEIUI.service --all # 查看服务依赖链
systemd-analyze critical-chain #systemd 启动链，内部耗时分析

注意

systemd启动程序时和用户会话窗口启动时是不一样的。systemd环境没有一些环境变量，需要自己去在Unit设置

四、EGLFS下Qt的启动文件

powershell 复制代码

[Unit]
# 服务名称，自定义，中文注释可删
Description=Qt Server Application Service (DRM/EGLFS)
Documentation=man:qt5
# 关键1：网络环境就绪后再启动，解决Qt启动后无网络/IP未配置问题
After=network-online.target network.target
# 关键2：DRM显示服务就绪后启动，适配DRM/EGLFS环境，必加
After=systemd-logind.service
# 依赖网络和DRM服务，确保前置服务启动完成
Wants=network-online.target

[Service]
# ======================== 核心配置 - 按你的需求逐条配置 ========================
# 1. 指定运行用户【必填】，多用户环境，替换为你的实际用户名，比如 pi / appuser / root
User=root
# 可选：指定用户组，和上面的User对应即可
Group=root

# 2. 启动前加载 /etc/profile 环境变量【核心需求，必配！】
# 方式：用bash的登录shell模式执行，强制加载/etc/profile + ~/.bash_profile 所有环境变量
# 完美读取里面的QT_ENV、QT_QPA_PLATFORM、IP、串口、DRM等所有配置，无遗漏
ExecStart=/bin/bash -l -c "/opt/QtApp/QtServer --platform eglfs"

# 3. 启动失败/崩溃/异常退出后，5秒自动重启【核心需求，严格匹配！】
Restart=on-failure
# 重启间隔时间：5秒，精确配置
RestartSec=5s

# 4. DRM/EGLFS环境 Qt程序 必配权限与属性【重中之重，解决90%启动失败】
# 给运行用户赋予DRM/显卡/帧缓冲/串口权限，解决EGL init failed、DRM open failed
SupplementaryGroups=video render dialout tty input

# 5. 进程守护与资源配置，生产环境最优参数
# 程序启动超时时间，防止卡死
TimeoutStartSec=30s
# 程序退出的所有异常情况都重启（包含崩溃、信号杀死、主动退出）
RestartPreventExitStatus=0
# 前台运行模式，systemd托管日志，完美对接journalctl
Type=simple
# 杀死程序时的信号，温柔退出，释放串口/DRM/网络资源
KillSignal=SIGTERM
# 强制杀死超时时间
TimeoutStopSec=5s

# 6. 屏蔽无关环境变量，防止X11/Wayland与DRM冲突，EGLFS纯净运行
Environment="QT_QPA_PLATFORM=eglfs"
Environment="QT_QPA_EGLFS_INTEGRATION=eglfs_kms"
Environment="NO_AT_BRIDGE=1"
Environment="QT_NO_GLIB=1"
Environment="DISPLAY="
Environment="WAYLAND_DISPLAY="

[Install]
# 开机自启，多用户环境下，所有用户登录都生效
WantedBy=multi-user.target

四、问题

1、elgfs framebuffer 是无桌面环境的，Qt程序基于elgfs 或者 framebuffer启动后是否可以获取触摸事件？？

eglfs 支持触摸（基于evdev输入设备插件，在交缠编译时指定编译），会自动扫描输入设备（存在多个输入设备时需要通过环境变量指定具体设备）

inuxfb 本身只负责帧缓冲的渲染（CPU），也支持触摸（基于 evdev输入设备插件或者 tslib 插件），但是效果没有eglfs好。

2、嵌入式触摸屏存在触摸点偏移的情况，能不能在不改动驱动的情况下校准输入（只正对Qt程序）

①tslib实现触摸校准，无需改动Qt和Linux驱动。tslib校准后会有一个校准文件，Qt会自动读取。

②通过QT的环境变量经过测试手动添加x和y的偏移量。不需要改动Qt程序和Linux驱动

③程序内重写触摸和鼠标的事件，每次对事件添加偏移量。需要改动Qt代码，但是更加灵活。

3、eglfs是不是所有嵌入式Linux设备都支持，Qt 只有eglfs插件。在有桌面的情况下关闭桌面后是不是可以直接运行？？

硬件层面：必须具备支持 EGL/OpenGLES 的 GPU 图形核心

驱动层面：必须安装正确的 GPU 专有驱动（支持 DRM/EGL/OpenGLES）

Qt 库层面：必须正确编译并启用 eglfs 及相关依赖

只要你的设备满足上述 eglfs 支持条件，关闭桌面（Wayland/Xorg）后，无需其他额外配置（满足运行条件），即可直接运行 Qt 程序，这也是 eglfs 嵌入式场景的核心优势之一。

4、在有桌面时如何使用EGLFS显示QT

powershell 复制代码

# 1. 禁用GDM开机自启
sudo systemctl disable gdm3.service

# 2. 设置系统默认启动目标为多用户命令行模式（开机直接进入TTY）
sudo systemctl set-default multi-user.target

# 3. 重启系统，使配置生效
sudo reboot

5、gdm不启动的话 xorg或者 weston就不会启动吗？

GDM（GNOME Display Manager）的核心职责之一是「用户登录后，自动启动显示服务器（Xorg 或 Weston）」，但它并不是启动 Xorg/Weston 的唯一方式，两者的关系可以总结为：

GDM 是「自动启动触发器」：Ubuntu 桌面默认配置中，GDM 开机自启，用户登录后，GDM 会根据配置（WaylandEnable=true/false）自动启动 Xorg 或 Weston，作为图形会话的显示服务器。

Xorg/Weston 可脱离 GDM 独立手动启动：GDM 不启动时，你可以在 TTY 控制台中手动执行Xorg或weston命令启动对应的显示服务器，两者没有强制的依赖关系（GDM 只是简化了「登录 + 自动启动」的流程）。

GDM 不启动 → 无自动 Xorg/Weston：如果禁用 GDM（不让其开机自启），系统开机后会直接进入 TTY 命令行模式，不会有任何图形相关进程（Xorg/Weston/GDM）运行，硬件资源（DRM / 帧缓冲 / 输入设备）处于空闲状态。

文章目录

一、Linux显示框架

1、DRM框架

2、X11 和 Wayland （xorg 和 weston）

1、X11（逐渐被wayland取代）

X11

Xorg

2、Wayland

Wayland

Wayland特点

weston功能

3、在Linux存在桌面环境时如何确定是X11 还是 Wayland

注意

二、Qt在Linux的显示

1、Qt在Linux运行时是如何选择显示框架插件的？（编译时 ？？ 运行时）

2、Qt的eglfs插件的作用

三、Linux中Qt开机自启问题

1、Linux程序实现开机自启的方法（systemd）

2、systemd服务

3、systemd的统一日志管理工具Journald

1、实时日志滚动查看

2、查看内核日志（等价 dmesg）

3、 按时间筛选日志（精准定位问题，高频）

4、查看指定程序 / 进程的日志

5、按日志级别筛选（只看「报错 / 警告」，过滤无用日志

6、查看崩溃原因和堆栈日志

7、指定显示行数

8、日志的清理和存储

9、journalctl vs dmesg 区别（嵌入式开发必懂）

4、Systemd 的 Unit 文件

5、Uinti文件格式

6、Unit段参数

7、Install 段参数

8、Server段

9、systemd启动失败排查（2026/01/19 添加）

10、启动慢如何排查（2026/01/19 添加）

注意

四、EGLFS下Qt的启动文件

四、问题

1、elgfs framebuffer 是无桌面环境的，Qt程序基于elgfs 或者 framebuffer启动后是否可以获取触摸事件？？

2、嵌入式触摸屏存在触摸点偏移的情况，能不能在不改动驱动的情况下校准输入（只正对Qt程序）

3、eglfs是不是所有嵌入式Linux设备都支持，Qt 只有eglfs插件。在有桌面的情况下关闭桌面后是不是可以直接运行？？

4、在有桌面时如何使用EGLFS显示QT

5、gdm不启动的话 xorg或者 weston就不会启动吗？

1、Qt在Linux运行时是如何选择显示框架插件的？（编译时？？运行时）

3、按时间筛选日志（精准定位问题，高频）
