Q&A:AD 中 Copper island connected to pads/vias detected 报错如何解决?

Reference:群友疑问 + 个人方案

群友疑问:

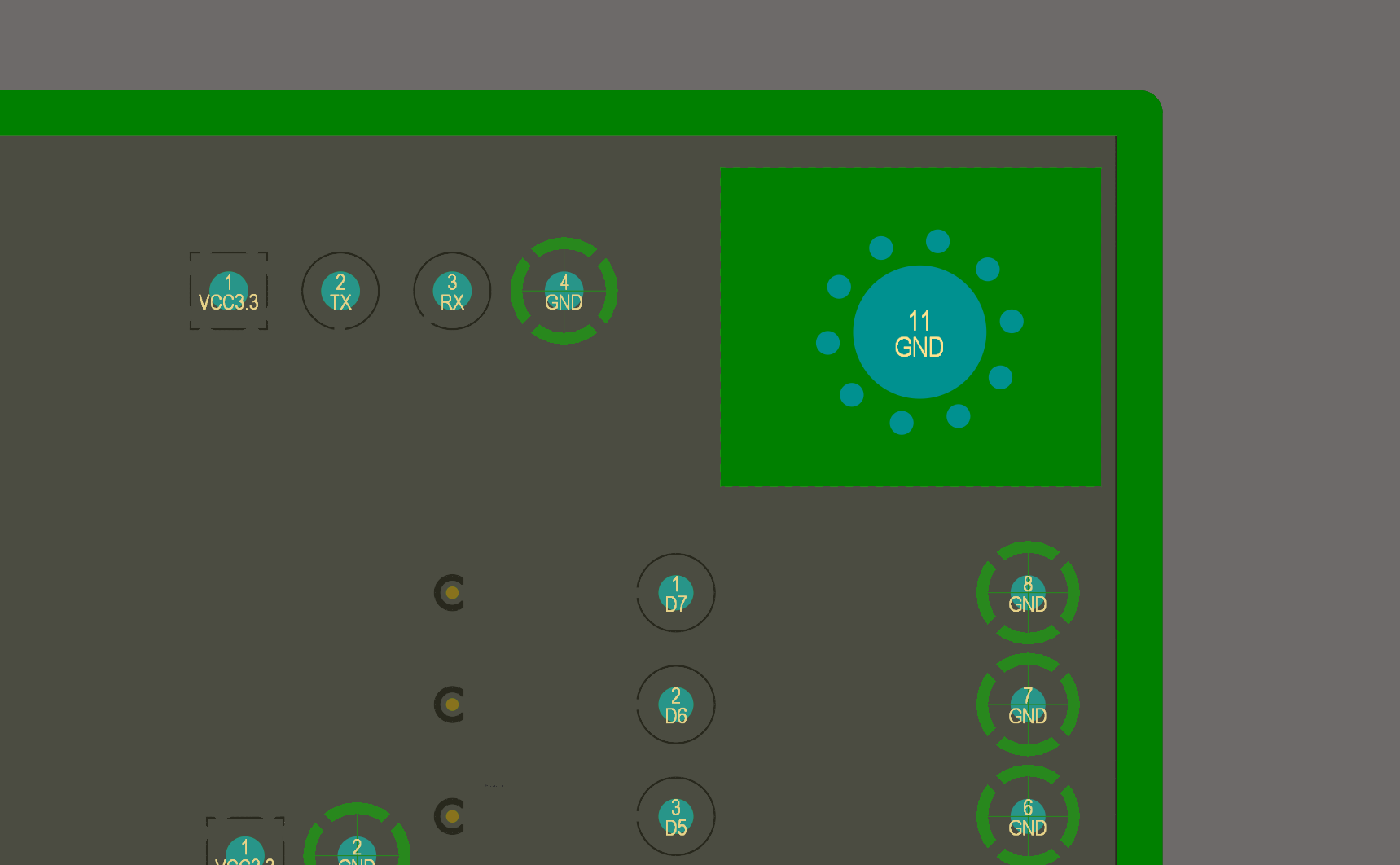

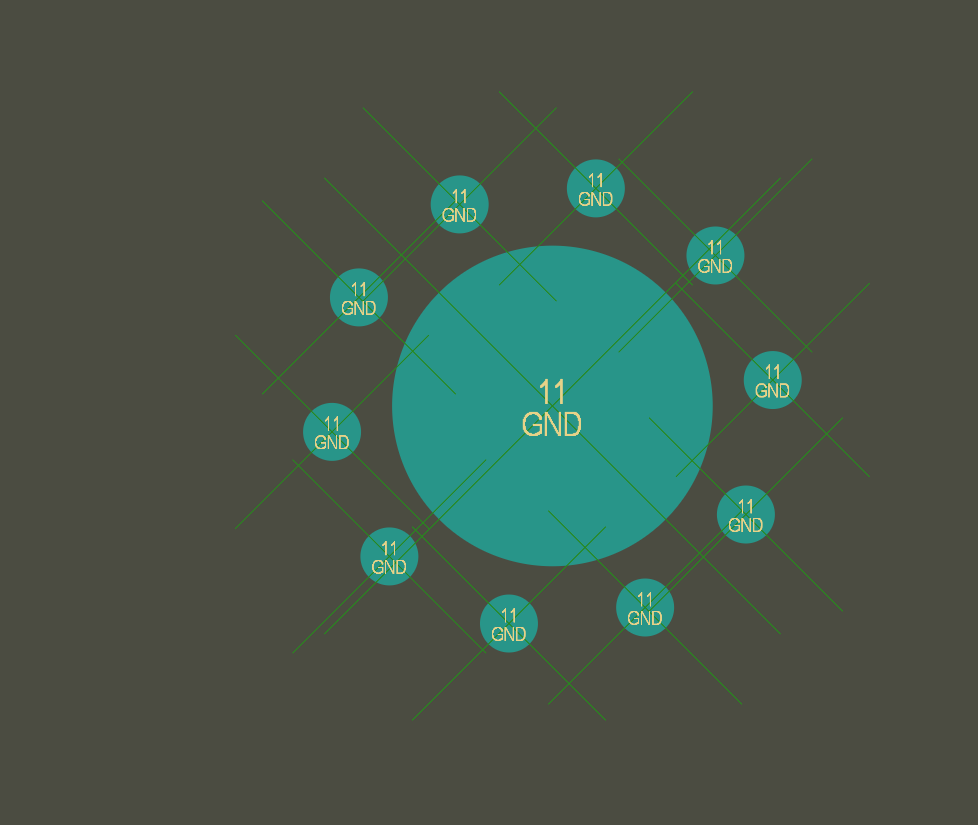

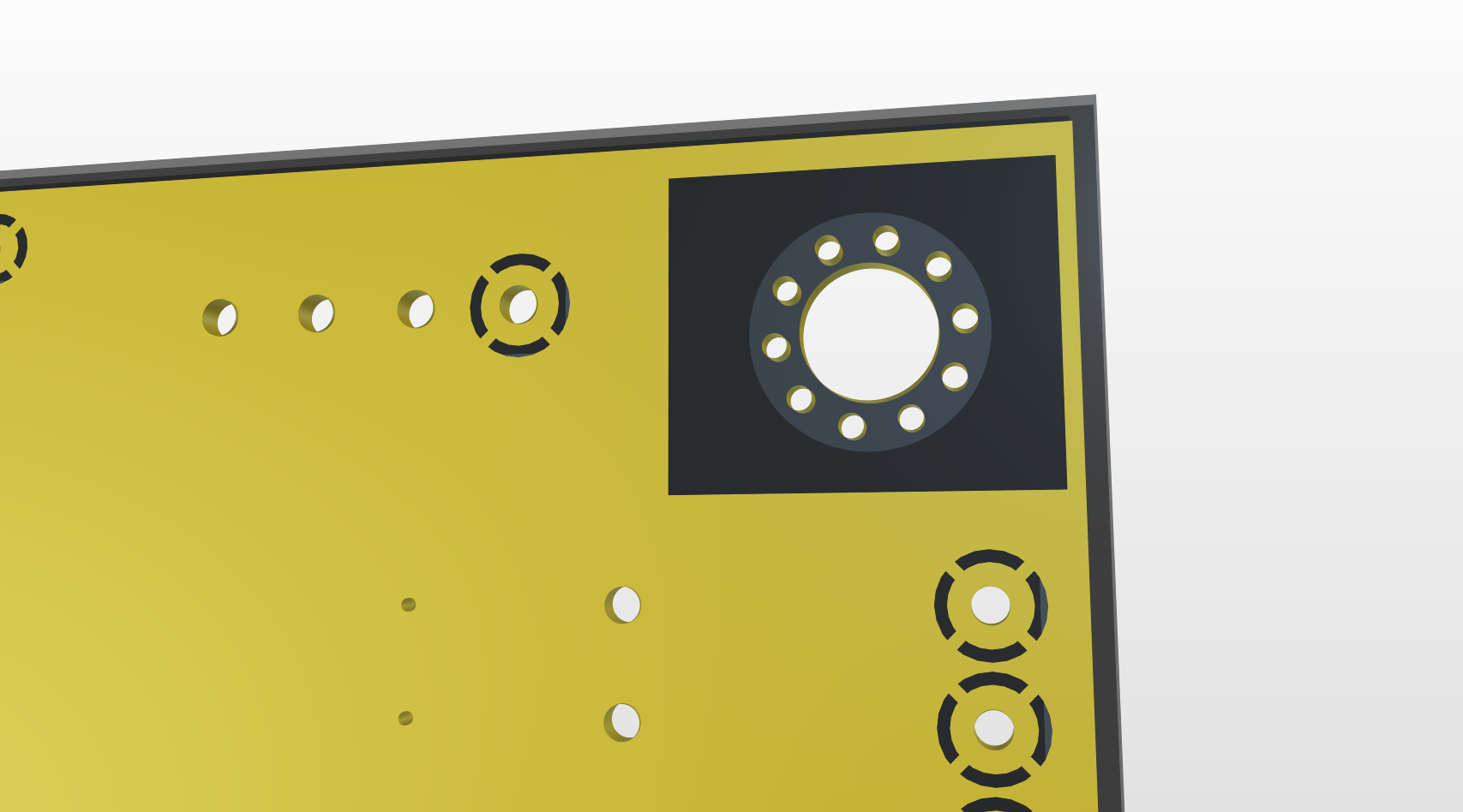

Isolated copper: Split Plane (GND) on GND02. Copper island connected to pads/vias detected,如下图:

Answer:

解决方案有两种:

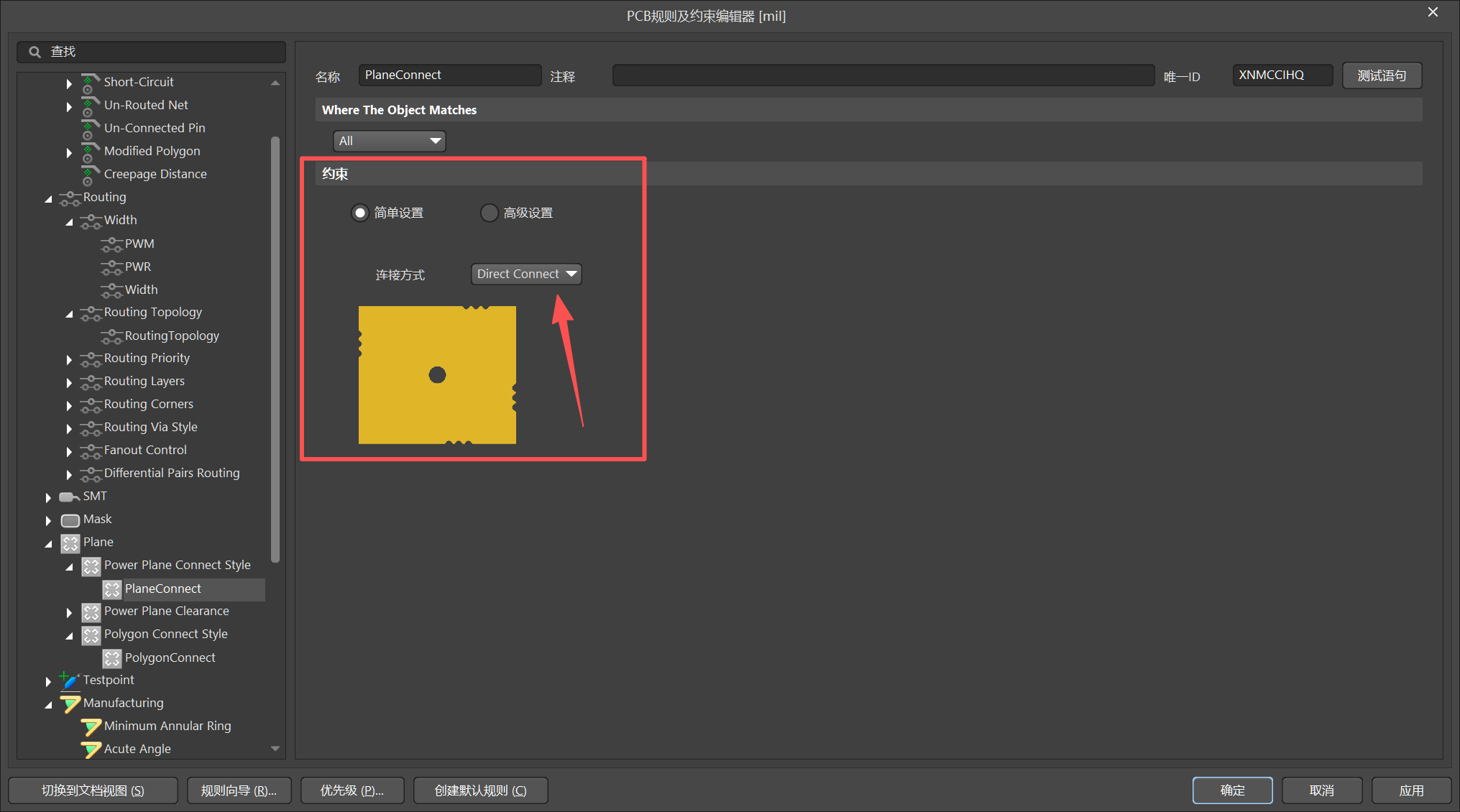

  1. 在 AD 的 PCB 规则及约束编辑器中的 Power Plane Connect Style 中将连接方式修改为 Direct Connect,该 GND Plane 就不会产生 isolated copper。方法如下:

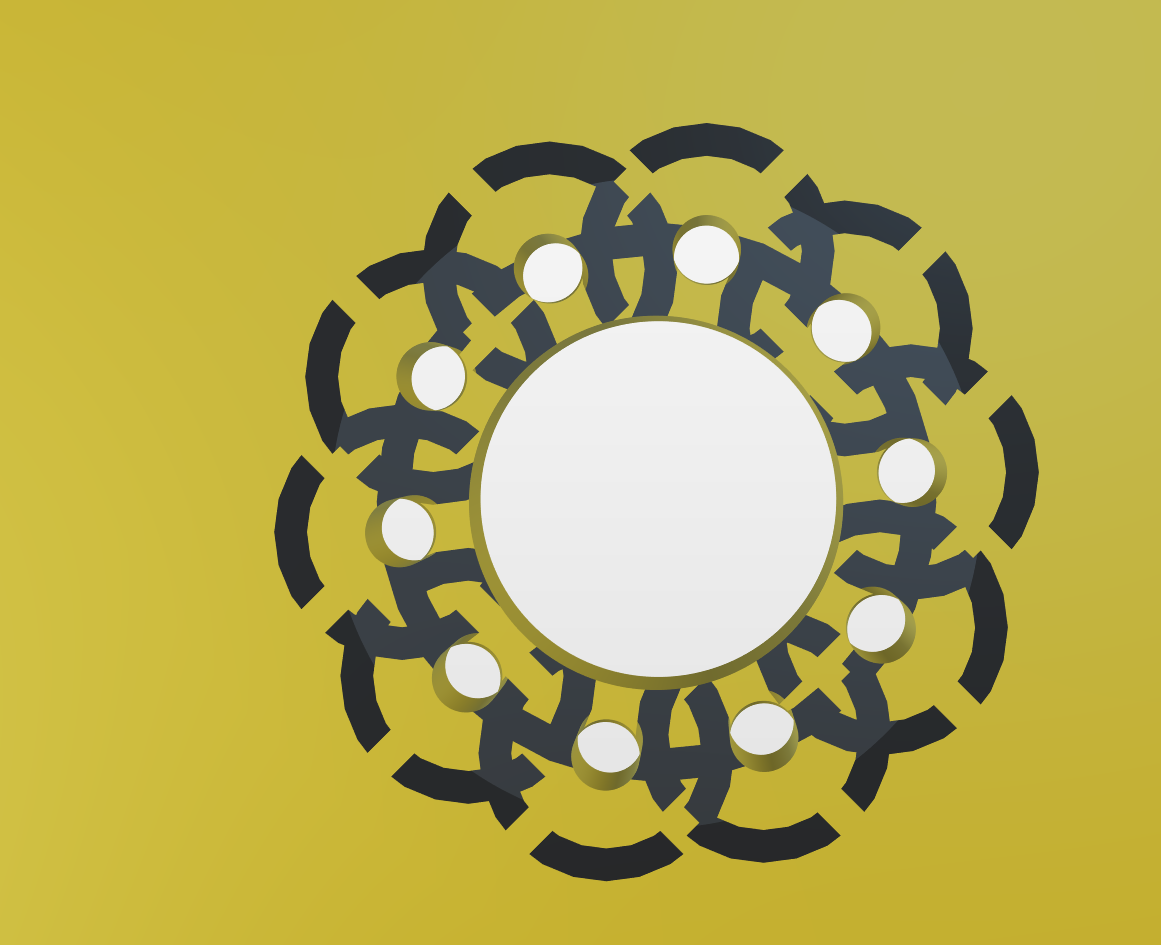

  1. 在报错的 GND 平面层,找到报错的 isolated copper 的位置,放置 polygon cutout 区域,让这些区域不铺铜,就可以解决报错。如下图:
