电机驱动系统智能监测与故障预测技术指南：构建数据驱动的预防性维护体系

1. 引言：从被动维修到预测性维护的范式转变

随着工业4.0和智能制造的发展，电机驱动系统作为工业自动化的核心动力单元，其可靠性与可用性 直接影响生产效率和设备安全。传统基于定期维护和故障后维修的模式已无法满足现代工业对连续运行 和零意外停机 的苛刻要求。通过实时数据采集与分析实现预测性维护，已成为提升电机驱动系统可靠性的关键技术路径。

本文将系统性地阐述如何构建一个完整的电机驱动监测系统，从监测维度划分 、数据采集策略 、故障诊断方法 到软件实现方案，为工程师提供一套可落地的技术方案。

2. 监测系统架构设计

2.1 核心监测维度与物理信号链

有效的监测系统必须覆盖从电能输入到机械输出的完整物理信号链。如图1所示，电机驱动系统的监测应围绕四个核心维度展开：

图1：电机驱动系统监测维度全景图

2.2 各维度监测参数详解

2.2.1 动力回路与电能质量监测

直流母线监测 ：母线电压的纹波系数可反映滤波电容状态；母线电流异常可能指示后端短路或功率管故障
输出相电流监测 ：三相不平衡度 超过2%可能预示绕组故障；电流总谐波失真率(THD) 异常反映逆变器调制异常或负载突变
功率管状态监测 ：通过导通压降 或开关时间变化可早期预警IGBT/MOSFET老化
输入电能质量：电压暂降/暂升可能触发保护误动作；谐波污染会降低系统效率

2.2.2 电机本体与机械系统监测

振动频谱分析：轴承故障在特定频带（如外圈故障频率BPFO）出现能量峰值；转子不平衡在1倍转频处幅值异常
温度监测 ：采用热模型与实测值对比 评估冷却效率；绕组温度梯度异常可能预示局部过热或绝缘劣化
轴承状态监测 ：除温度外，结合**声发射(AE)**信号可更早发现微裂纹

2.2.3 控制与反馈系统监测

关键控制变量 ：d-q轴电流环误差 持续偏高可能表明参数失配；速度环跟踪误差反映机械负载异常
传感器一致性校验 ：编码器信号与电流估算位置 对比可诊断传感器故障；多温度传感器读数交叉验证

2.2.4 热管理与环境监测

热阻变化趋势 ：功率器件到散热器的热阻值缓慢增加预示界面材料老化
冷却系统效能 ：流量与温差关系异常可能预示冷却管道堵塞或泵性能下降

3. 智能诊断与预测方法

3.1 分层数据采集策略

采集层级	采样频率	典型数据	主要用途
硬件保护层	100kHz+	瞬时电流、电压	逐周期过流/过压保护
实时诊断层	10-100kHz	电流波形、温度	故障快速识别与分类
趋势分析层	1-100Hz	有效值、温度、振动	性能衰退趋势分析
预测维护层	0.1-1Hz	健康度指标、特征值	剩余寿命预测

3.2 多源数据时间同步

高质量故障诊断的前提是多物理量数据的精确时间对齐。建议采用：

硬件触发同步：所有采样通道由同一硬件时钟触发
IEEE 1588精密时钟协议：适用于分布式采集系统
数据标记法：每个数据包附带高精度时间戳和工况标签

3.3 三级故障诊断体系

3.3.1 第一级：阈值与趋势分析

动态阈值调整：根据负载率、环境温度自动调整报警阈值
滑动窗口统计 ：计算关键参数的均值、标准差、偏度、峰度作为特征
趋势预警 ：基于指数平滑法预测参数变化方向，提前预警

3.3.2 第二级：频谱与特征分析

电气特征提取：

python 复制代码

# 示例：电机电流特征提取
def extract_current_features(current_signal, sampling_rate):
    # 1. 基本统计特征
    rms = np.sqrt(np.mean(current_signal**2))
    crest_factor = np.max(np.abs(current_signal)) / rms

    # 2. 谐波分析
    fft_result = np.fft.fft(current_signal)
    harmonics = np.abs(fft_result[:len(fft_result)//2])
    thd = np.sqrt(np.sum(harmonics[2:]**2)) / harmonics[1]  # 忽略基波

    # 3. 特定故障频率能量
    fault_freq = 47.5  # 示例：轴承外圈故障特征频率
    freq_bin = int(fault_freq * len(current_signal) / sampling_rate)
    fault_energy = harmonics[freq_bin-2:freq_bin+3].mean()

    return {'RMS': rms, 'Crest_Factor': crest_factor,
            'THD': thd, 'Fault_Energy': fault_energy}

机械振动分析：
- 包络解调分析：提取轴承、齿轮故障的冲击特征
- 阶次分析：消除转速波动对频谱的影响
- 小波变换：检测非平稳信号中的瞬态特征

3.3.3 第三级：智能诊断算法

传统机器学习：使用PCA降维后，采用SVM或随机森林分类
深度学习模型：
- 1D-CNN：直接从原始振动/电流信号中学习特征
- LSTM：建模参数的时间依赖关系，适合趋势预测
- 注意力机制：提升模型对关键故障特征的解释性

python 复制代码

# 示例：基于LSTM的健康度预测模型架构
class HealthPredictor(nn.Module):
    def __init__(self, input_dim, hidden_dim):
        super().__init__()
        self.lstm = nn.LSTM(input_dim, hidden_dim, batch_first=True)
        self.attention = nn.MultiheadAttention(hidden_dim, num_heads=4)
        self.fc = nn.Linear(hidden_dim, 1)  # 预测健康度得分

    def forward(self, x):
        # x形状: (batch, sequence_length, features)
        lstm_out, _ = self.lstm(x)
        attn_out, _ = self.attention(lstm_out, lstm_out, lstm_out)
        health_score = torch.sigmoid(self.fc(attn_out[:, -1, :]))
        return health_score

4. 软件系统实现方案

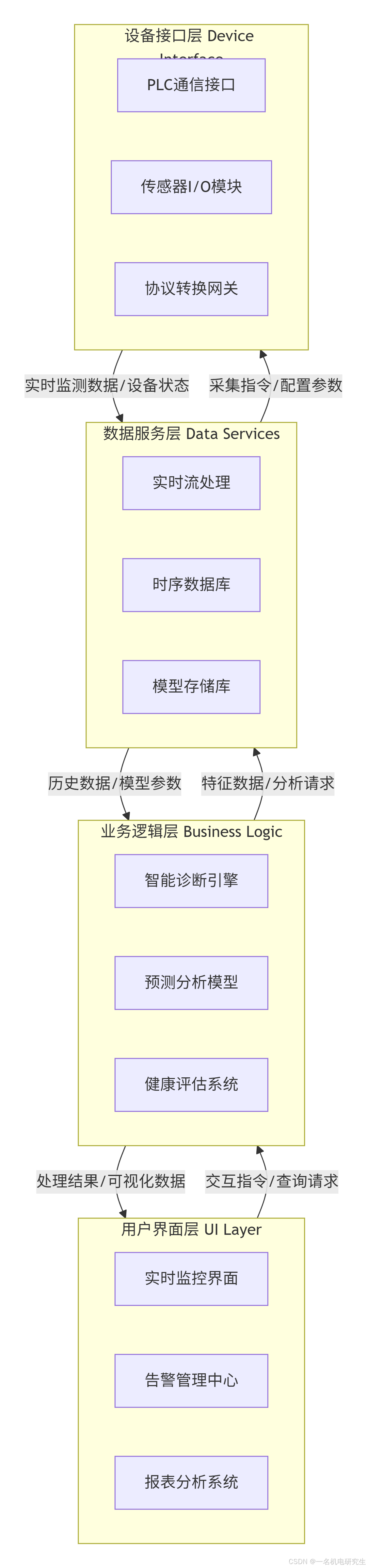

4.1 系统架构设计

4.2 关键功能模块实现

4.2.1 实时监控与可视化

多维度仪表盘：同时展示电气、机械、温度参数
趋势对比视图：当前数据与历史正常区间叠加显示
频谱瀑布图：动态展示振动频谱随时间变化

4.2.2 告警与事件管理

sql 复制代码

-- 告警事件数据库设计示例
CREATE TABLE alarm_events (
    id BIGINT PRIMARY KEY AUTO_INCREMENT,
    timestamp DATETIME(6) NOT NULL,
    device_id VARCHAR(32) NOT NULL,
    parameter VARCHAR(64) NOT NULL,
    value FLOAT NOT NULL,
    threshold FLOAT NOT NULL,
    severity ENUM('INFO', 'WARNING', 'ALARM', 'FAULT') NOT NULL,
    acknowledged BOOLEAN DEFAULT FALSE,
    pre_event_data LONGBLOB,  -- 存储事件前时间窗口的原始数据
    post_event_data LONGBLOB  -- 存储事件后时间窗口的原始数据
);

-- 创建时序数据表
CREATE TABLE time_series_data (
    timestamp DATETIME(6) NOT NULL,
    device_id VARCHAR(32) NOT NULL,
    metric_name VARCHAR(64) NOT NULL,
    value FLOAT NOT NULL,
    PRIMARY KEY (device_id, metric_name, timestamp)
) PARTITION BY RANGE (UNIX_TIMESTAMP(timestamp));

4.2.3 健康度评估模型

基础健康度计算公式

健康度指数计算公式：

HI(t) = ∑(i=1→n) wᵢ · Sᵢ(t)

其中：

HI(t) ：表示时间 t 的健康度指数，取值范围通常为 [0, 1] 或 [0, 100%]
n：监测参数总数
wᵢ ：第 i 个参数的权重，满足

∑(i=1→n) wᵢ = 1
Sᵢ(t)：第 i 个参数在时间 t 的健康度评分

参数健康度评分函数

参数健康度评分函数定义如下：

Sᵢ(t) =

① 存在最优值的参数：

Sᵢ(t) = 1 − |fᵢ(t) − fᵢ,opt| / (fᵢ,max − fᵢ,min)

② 越小越好的参数：

Sᵢ(t) = (fᵢ,max − fᵢ(t)) / (fᵢ,max − fᵢ,min)

③ 越大越好的参数：

Sᵢ(t) = (fᵢ(t) − fᵢ,min) / (fᵢ,max − fᵢ,min)

考虑时间衰减的改进健康度模型

引入历史记忆与变化趋势后的健康度计算公式：

HI(t) = α · HI(t − 1) + (1 − α) · ∑(i=1→n) wᵢ · Sᵢ(t) + β · dHI/dt

其中：

α：历史健康度衰减系数，0 ≤ α ≤ 1
β：健康度变化率敏感系数
dHI/dt：健康度变化率，用于反映健康状态恶化或改善速度

多层级健康度聚合模型（复杂系统）

适用于多子系统、多组件的健康度综合评估：

HI_system = ∏(j=1→m) [ ( ∑(k=1→pⱼ) HI_componentⱼ,k ) / pⱼ ]^γⱼ

其中：

HI_system：系统整体健康度
m：子系统数量
pⱼ：第 j 个子系统的组件数量
γⱼ：第 j 个子系统的重要性权重
HI_componentⱼ,k：第 j 个子系统中第 k 个组件的健康度

4.3 预测性维护工作流程

数据采集与预处理：采集原始信号，去噪，特征提取
实时状态评估：计算当前健康度指数，识别异常模式
故障预测：基于时间序列模型预测关键参数退化轨迹
维护决策支持：结合预测结果与维护资源，优化维护计划
反馈学习：将维护结果反馈至模型，持续优化预测精度

5. 实施建议与最佳实践

5.1 分阶段实施策略

阶段	重点任务	预期成果	时间估算
第一阶段	核心参数监测、基础告警	减少30%突发故障	1-2个月
第二阶段	高级诊断、健康度评估	实现50%故障提前预警	3-4个月
第三阶段	预测模型集成、维护优化	降低40%维护成本	5-6个月

5.2 数据质量管理

数据完整性检查：监测数据丢失率，设置自动补全机制
异常值处理：基于统计方法（如3σ原则）识别并标记异常测量值
传感器校准：建立定期校准计划，确保测量精度

5.3 系统集成考量

与现有系统兼容：支持OPC UA、MQTT、Modbus等工业协议
边缘计算部署：在资源受限设备上部署轻量级诊断模型
云边协同：边缘层实时诊断，云端层长期趋势分析与模型训练

6. 总结与展望

构建全面的电机驱动监测系统是实现预测性维护的关键基础设施。通过实施本文提出的四维监测体系 、三级诊断架构 和分阶段实施策略，企业能够显著提升设备可靠性、降低维护成本并减少意外停机。

未来发展方向包括：

数字孪生集成：将监测系统与电机驱动的数字孪生模型结合，实现更精确的故障模拟与预测
跨设备知识迁移：利用迁移学习技术，将已学习到的故障模式快速应用到新设备
自适应诊断模型：开发能够随设备老化自动调整的诊断算法
人机协作决策：结合AI诊断结果与专家经验，形成最优维护决策

电机驱动系统的智能化监测不仅是技术升级，更是维护理念的根本变革。通过数据驱动的洞察，企业可以真正实现从"修复故障"到"预防故障"的转变，在竞争日益激烈的工业环境中保持领先地位。
