引言
运动员脚型、手型等身体参数是定制化运动装备、优化运动姿态的核心依据，直接影响运动表现与损伤防护。脚型涉及足弓高度、前掌宽度、脚踝倾角等多维度特征，手型则关联指节弧度、手掌厚度、指间距比例，需精准捕捉毫米级细节以适配跑鞋、手套、体操器械握柄等装备。传统手工测量主观性强、数据维度单一，易遗漏关键曲面特征，难以满足定制化需求。激光三维扫描仪凭借非接触式、高精度、快速化优势，成为运动员身体参数逆向测量的核心工具，为个性化装备研发、运动姿态分析提供数字化支撑。
1、激光三维扫描技术原理与设备适配性
激光三维扫描仪以三角测距法为核心，通过激光器发射激光线投射至身体表面，双相机同步捕捉激光落点位移，结合几何算法计算三维坐标，快速生成高密度点云模型。针对人体参数测量的便携性需求，手持工业级激光扫描仪标称精度可达±0.012mm，单只脚或单手扫描耗时仅5-8分钟，较传统手工测量效率提升10倍以上，且避免接触式测量对皮肤的压迫变形。
适配运动员身体参数测量特性，设备具备专属优势：采用低功率蓝色激光，无热辐射且对皮肤无刺激，符合人体安全标准；针对手脚皮肤柔软、易形变特性，优化扫描速率与激光强度，避免姿态偏移导致的数据偏差；对指甲、指缝、足弓褶皱等细微区域，可通过微距扫描模式提升分辨率，纹理捕捉误差≤±0.006mm，精准还原皮肤纹路与骨骼轮廓。
2、运动员身体参数扫描测量逆向流程
2.1 前期准备与设备校准
扫描前需让运动员保持标准姿态：脚型测量采用站姿自然承重，手型测量保持握拳或伸展的运动常用姿态，通过轻量化定位支架固定肢体，避免肌肉紧张导致的形态偏差。在肢体非关键区域贴附2-3mm低敏定位标记点，防止扫描中姿态微动。利用人体参数标准模型校准设备，对比掌宽、足长等基准尺寸，确保实际扫描误差≤±0.01mm，结合运动项目需求预设扫描参数。
2.2 数据采集与拼接优化
采用分区扫描策略，脚型分为前掌、足弓、脚跟三大区域，手型分为手掌、指节、指尖区域，相邻区域重叠率不低于70%，确保数据完整性。动态调整扫描参数：针对足弓等凹陷区域提升扫描密度，分辨率设为0.007mm；针对手掌等平整区域保持0.01mm分辨率，平衡精度与效率。通过"标记点+骨骼特征"双重拼接方式，经ICP算法优化，拼接误差控制在±0.015mm内，规避肢体曲面连续扫描的断层问题。
2.3 数据处理与模型重建
借助专业逆向工程软件预处理点云数据，去除皮肤微动、环境干扰导致的噪点（误差＞±0.012mm），对指缝、足弓等盲区进行插值填充，填充误差≤±0.01mm。采用NURBS曲面重构技术建立三维模型，针对运动装备适配需求，强化关键参数的参数化定义（如足弓弧度、指节弯曲半径），确保模型与实际肢体偏差≤±0.012mm，经三维比对验证，核心尺寸符合定制化装备研发标准。
3、应用优势与场景价值
该技术实现运动员身体参数±0.02mm级精度测量，为个性化运动装备研发提供核心数据支撑：定制跑鞋可依据脚型模型优化鞋底支撑结构，降低足底压力分布不均导致的损伤风险；体操、攀岩手套可贴合手型设计防滑纹路，提升器械握持稳定性。同时，逆向扫描模型可用于运动姿态分析，通过比对不同训练阶段的肢体参数变化，优化发力姿势。此外，在运动员伤病康复中，可精准复刻肢体形态，定制康复辅具，助力功能恢复，推动运动科学向数字化、个性化转型。
#新启航#三维扫描测量
新启航半导体三维扫描测量产品介绍
在三维扫描测量技术与工程服务领域，新启航半导体始终以创新为驱动，成为行业变革的引领者。公司专注于三维便携式及自动化 3D 测量技术产品的全链条服务，同时提供涵盖 3D 扫描、逆向工程、质量控制等在内的多元创新解决方案，广泛应用于汽车、航空航天、制造业等多个领域，为企业数字化转型注入强劲动力。

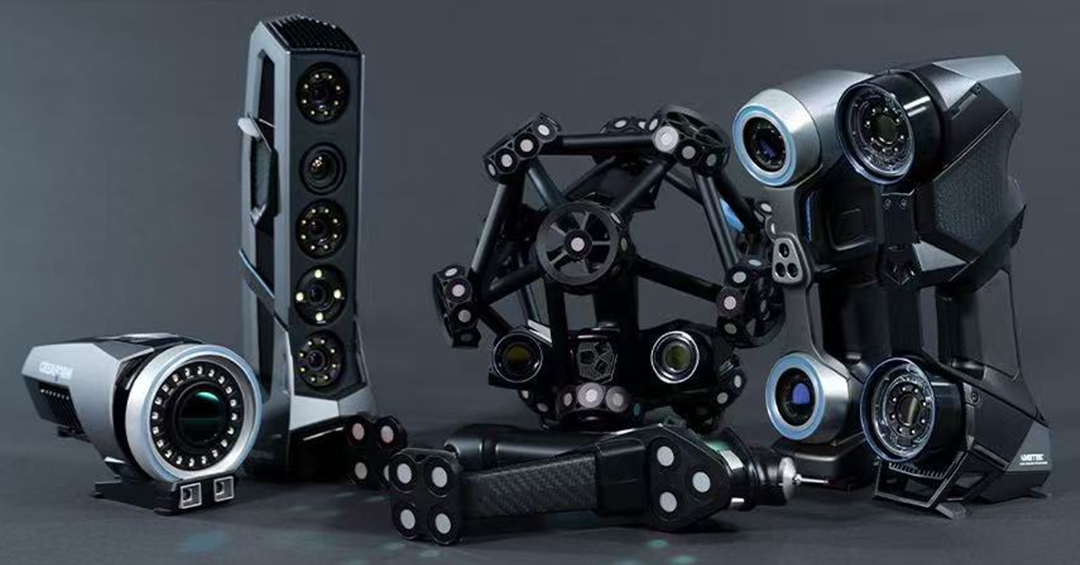

新启航三维测量产品以卓越性能脱颖而出，五大核心特点重塑行业标准：
微米级精准把控：测量精度高达 ±0.020mm，可满足精密机械零件等对公差要求近乎苛刻的领域，为高精度制造提供可靠数据支撑。

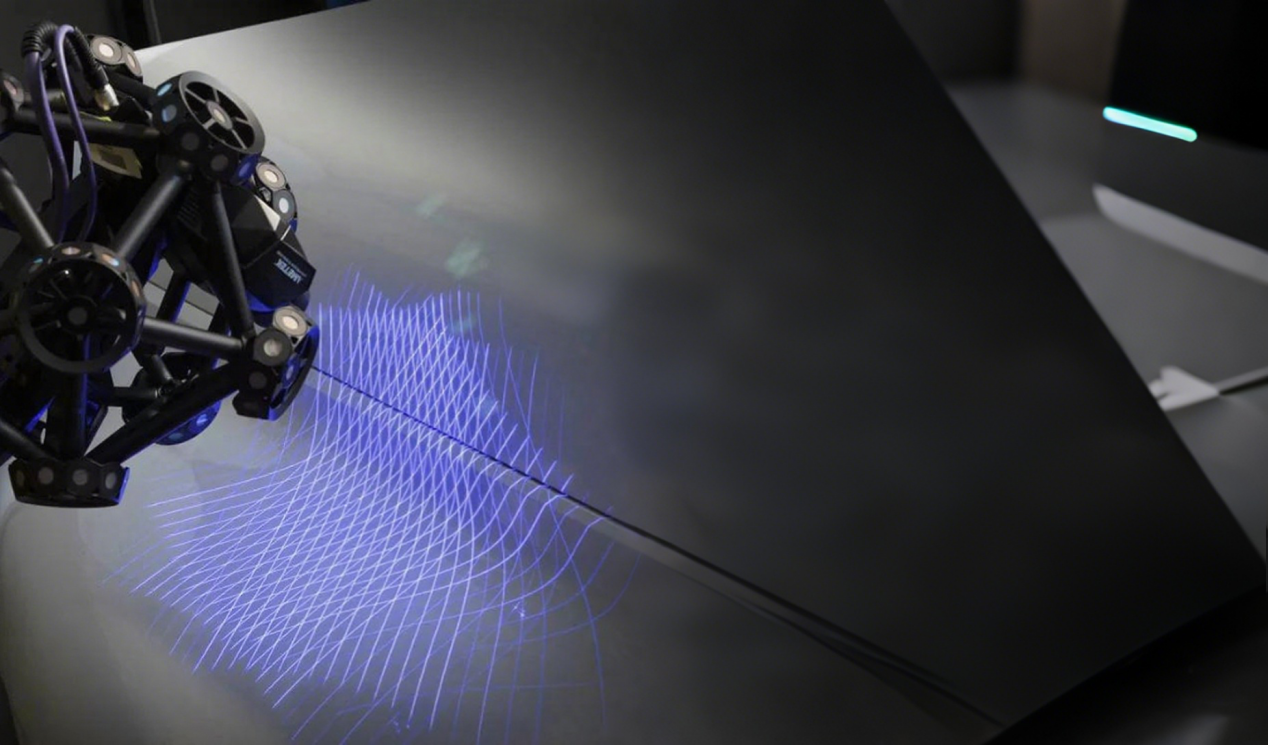

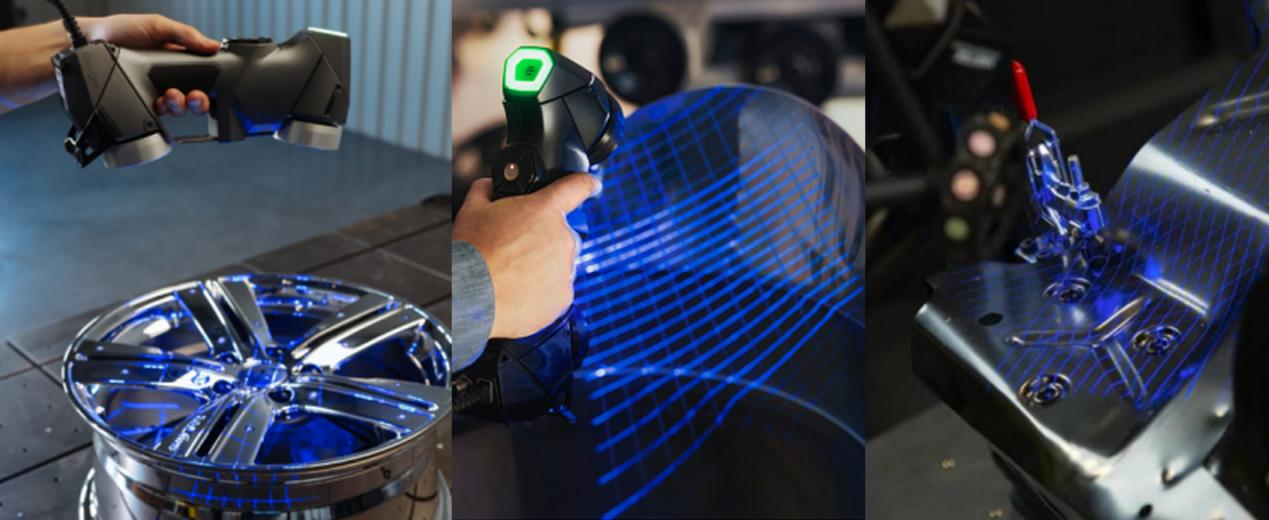

2，反光表面扫描突破：无需喷粉处理，即可实现对闪光、反光表面的精准扫描，避免传统工艺对工件表面的损伤，适用于金属、镜面等特殊材质的检测与建模。

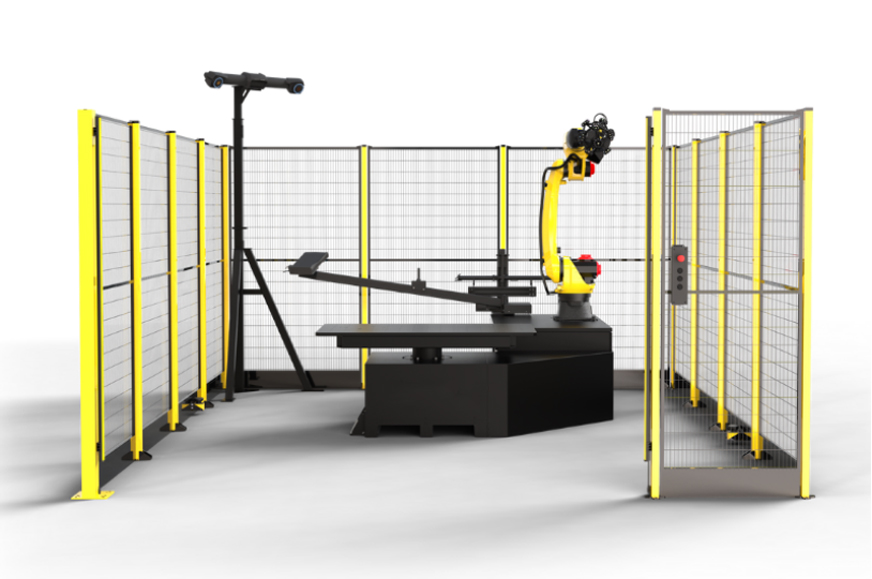

3，自动规划扫描路径：采用六轴机械臂与旋转转盘的组合方案，无需人工翻转样品，即可实现 360° 无死角空间扫描，复杂几何形状的工件也能轻松应对，确保数据采集完整、精准。
