够帮助开发者快速入门和进阶。在这里我把自己学习时找到的一些教程和实现细节列出来，与大家一起分享，欢迎补充！

1.1.1. 数字检测与识别技术概述

数字检测与识别是计算机视觉领域的重要研究方向，广泛应用于车牌识别、票据处理、仪表盘读数等场景。近年来，随着深度学习技术的发展，基于YOLO系列的目标检测算法在数字识别任务中取得了显著成果。

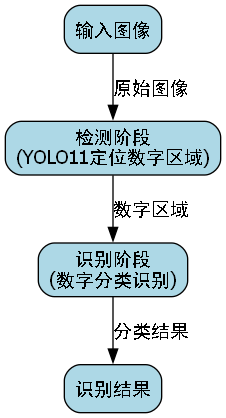

数字检测与识别技术主要包含两个核心环节：一是数字区域的定位（检测），二是数字内容的识别（分类）。传统的数字识别方法通常采用两阶段流程，先使用滑动窗口或区域提议算法定位数字区域，再使用CNN或其他分类器进行识别。这种方法计算量大，且难以处理复杂场景下的数字变形问题。

1.1.2. YOLO11-HSFPN模型原理

1.1.2.1. YOLO11架构特点

YOLO11作为最新的目标检测算法，在保持实时性的同时，进一步提升了检测精度。其网络结构主要由以下几个部分组成：

骨干网络（Backbone）：负责提取图像特征，采用CSPDarknet结构，通过跨阶段部分连接（CSP）减少计算量。
颈部网络（Neck）：融合不同尺度的特征信息，这里我们引入了HSFPN结构。
头部网络（Head）：输出检测结果，包含边界框回归和类别预测。

1.1.2.2. HSFPN特征融合机制

HSFPN（Hierarchical and Spatial Feature Pyramid Network）是一种改进的特征金字塔网络，其核心思想是在多尺度特征融合过程中同时考虑空间信息和层次关系。HSFPN的结构可以用以下公式表示：

F o u t i = Concat ( Up ( F i n i + 1 ) , Conv ( F i n i ) ) F_{out}^{i} = \text{Concat}(\text{Up}(F_{in}^{i+1}), \text{Conv}(F_{in}^{i})) Fouti=Concat(Up(Fini+1),Conv(Fini))

其中， F o u t i F_{out}^{i} Fouti表示第i层的输出特征， Up \text{Up} Up表示上采样操作， Conv \text{Conv} Conv表示卷积操作， Concat \text{Concat} Concat表示特征拼接。

这个公式的含义是将上层网络的下采样特征经过上采样后，与当前层的特征进行融合，从而同时保留高层语义信息和底层细节信息。与传统的FPN相比，HSFPN在特征融合过程中增加了空间注意力机制，使模型能够更关注数字区域的特征。

1.1.3. 数据集准备与预处理

1.1.3.1. 数据集选择

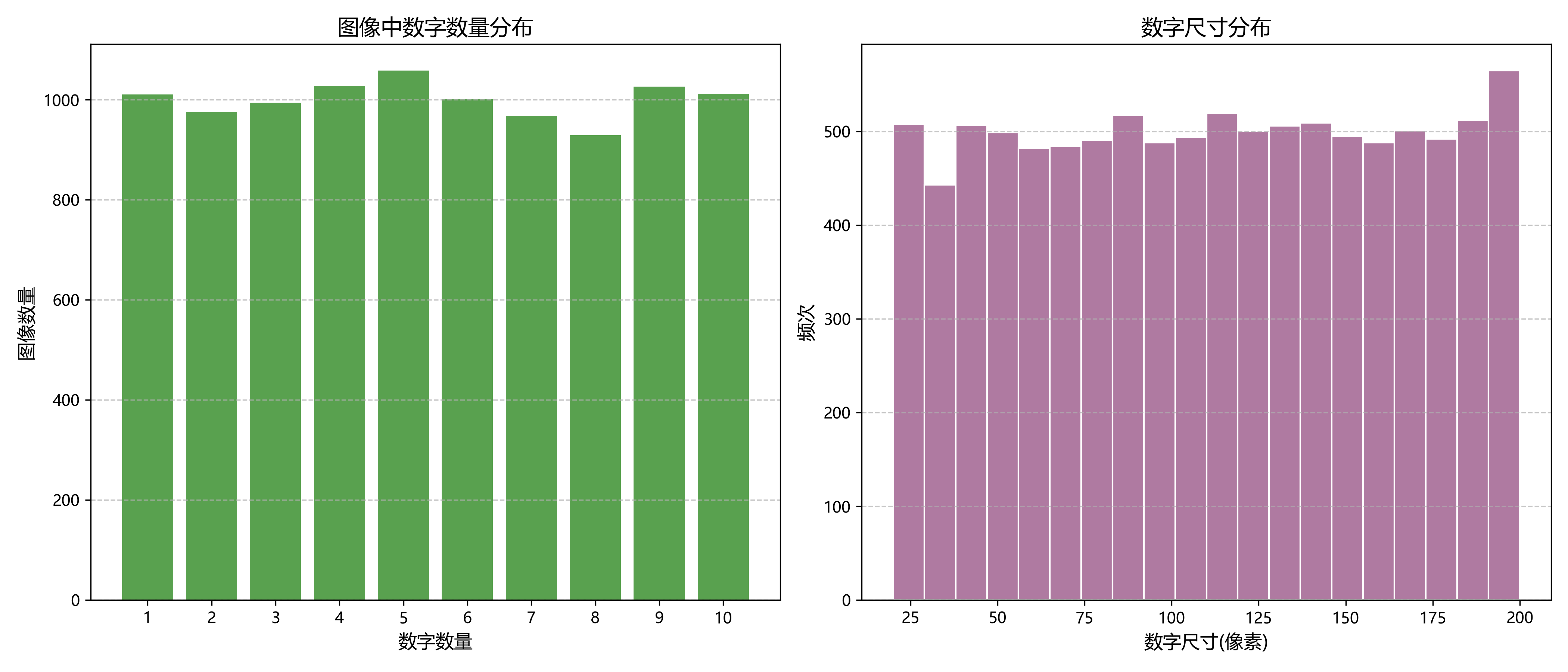

数字检测与识别任务常用的数据集包括：

数据集名称	图片数量	标注格式	特点
SVT	647	XML	包含自然场景中的数字，难度较大
ICDAR13	246	XML	带有严重弯曲的文本行
SynthDigits	500,000	TXT	合成的数字图像，质量高但缺乏真实场景
自定义数据集	可变	JSON	可根据实际需求定制

在实际应用中，建议使用公开数据集结合自建数据集的方式，以提高模型的泛化能力。特别是对于特定场景下的数字识别（如仪表盘读数），自建数据集往往能带来更好的效果。

1.1.3.2. 数据增强策略

数据增强是提高模型泛化能力的重要手段。针对数字检测任务，常用的数据增强方法包括：

几何变换：旋转、缩放、平移、翻转等
颜色变换：亮度、对比度、饱和度调整
噪声添加：高斯噪声、椒盐噪声等
模糊操作：高斯模糊、运动模糊等

数据增强的关键在于保持数字的可识别性，同时增加数据的多样性。例如，在旋转数字图像时，应避免过度旋转导致数字难以识别；在添加噪声时，应控制噪声强度，确保数字仍然清晰可见。此外，对于数字检测任务，还应特别注意边界框的标注准确性，避免因数据增强导致标注错误。

1.1.4. 模型实现细节

1.1.4.1. 环境配置

在实现YOLO11-HSFPN模型前，需要确保以下环境配置：

python 复制代码

# 1. 安装必要的依赖库
!pip install torch torchvision
!pip install opencv-python
!pip install numpy
!pip install matplotlib
!pip install tqdm
!pip install pyyaml
!pip install pandas

这些依赖库中，PyTorch是深度学习的核心框架，OpenCV用于图像处理，NumPy用于数值计算，Matplotlib用于可视化，tqdm用于显示进度条，PyYAML用于配置文件解析，Pandas用于数据处理。在实际项目中，建议使用虚拟环境（如conda或venv）来管理依赖，避免版本冲突。

1.1.1.1. 模型构建

以下是YOLO11-HSFPN模型的核心实现代码：

python 复制代码

import torch
import torch.nn as nn
import torch.nn.functional as F

class HSFPN(nn.Module):
    def __init__(self, in_channels_list, out_channels):
        super(HSFPN, self).__init__()
        self.lateral_convs = nn.ModuleList()
        self.fpn_convs = nn.ModuleList()

        # 2. 1x1卷积调整通道数
        for in_channels in in_channels_list:
            lateral_conv = nn.Conv2d(in_channels, out_channels, kernel_size=1)
            fpn_conv = nn.Conv2d(out_channels, out_channels, kernel_size=3, padding=1)
            self.lateral_convs.append(lateral_conv)
            self.fpn_convs.append(fpn_conv)

        # 3. 空间注意力模块
        self.spatial_attention = SpatialAttention(out_channels)

    def forward(self, inputs):
        # 4. 自顶向下路径
        laterals = [lateral_conv(inputs[i]) for i, lateral_conv in enumerate(self.lateral_convs)]

        # 5. 自顶向下特征融合
        for i in range(len(laterals) - 1, 0, -1):
            prev_shape = laterals[i - 1].shape[2:]
            laterals[i - 1] = laterals[i - 1] + F.interpolate(laterals[i], size=prev_shape, mode='nearest')

        # 6. 添加空间注意力
        fpn_features = [self.fpn_convs[i](laterals[i]) for i in range(len(laterals))]
        fpn_features = [self.spatial_attention(feature) for feature in fpn_features]

        return fpn_features

class SpatialAttention(nn.Module):
    def __init__(self, channels):
        super(SpatialAttention, self).__init__()
        self.conv = nn.Conv2d(channels, 1, kernel_size=1)
        self.sigmoid = nn.Sigmoid()

    def forward(self, x):
        attention_map = self.sigmoid(self.conv(x))
        return x * attention_map

这段代码实现了HSFPN的核心结构，包括特征金字塔构建和空间注意力机制。HSFPN通过自顶向下的路径融合不同尺度的特征，同时使用空间注意力模块增强数字区域的特征表达。与传统的FPN相比，HSFPN在特征融合过程中增加了空间注意力机制，使模型能够更关注数字区域的特征，从而提高检测精度。

6.1.1.1. 损失函数设计

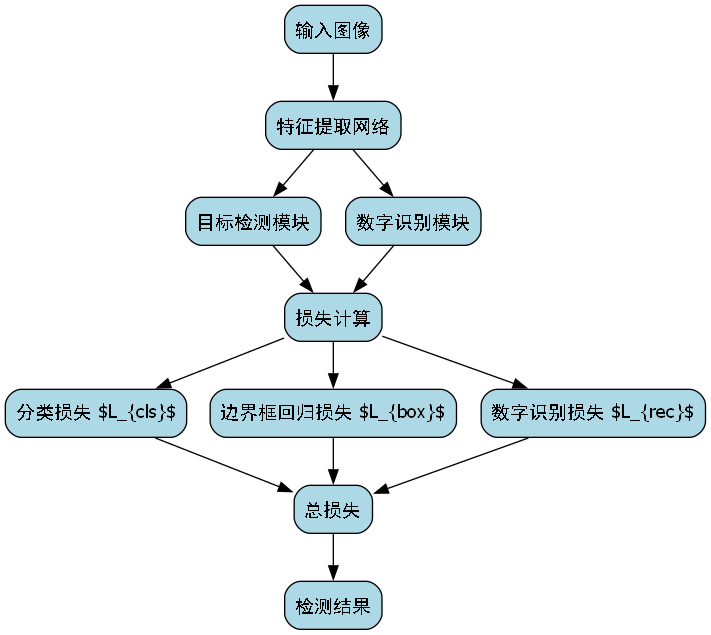

数字检测与识别任务通常使用多任务损失函数，包括分类损失、定位损失和置信度损失。YOLO11采用以下损失函数：

L = L c l s + L l o c + L c o n f L = L_{cls} + L_{loc} + L_{conf} L=Lcls+Lloc+Lconf

其中， L c l s L_{cls} Lcls是分类损失，通常使用交叉熵损失； L l o c L_{loc} Lloc是定位损失，通常使用 smooth L1 损失； L c o n f L_{conf} Lconf是置信度损失，同样使用交叉熵损失。

分类损失计算公式为：

L c l s = − 1 N ∑ i = 1 N ∑ c = 1 C y i , c log ⁡ ( y ^ i , c ) L_{cls} = -\frac{1}{N}\sum_{i=1}^{N}\sum_{c=1}^{C}y_{i,c}\log(\hat{y}_{i,c}) Lcls=−N1i=1∑Nc=1∑Cyi,clog(y^i,c)

其中， N N N是批次大小， C C C是类别数量， y i , c y_{i,c} yi,c是真实标签， y ^ i , c \hat{y}_{i,c} y^i,c是预测概率。

定位损失计算公式为：

L l o c = 1 N ∑ i = 1 N smooth L 1 ( t i , t ^ i ) L_{loc} = \frac{1}{N}\sum_{i=1}^{N}\text{smooth}_{L1}(t_i, \hat{t}_i) Lloc=N1i=1∑NsmoothL1(ti,t^i)

其中， t i t_i ti是真实边界框参数， t ^ i \hat{t}i t^i是预测边界框参数， smooth L 1 \text{smooth}{L1} smoothL1是平滑的L1损失函数。

置信度损失计算公式为：

L c o n f = − 1 N ∑ i = 1 N [ y i log ⁡ ( y ^ i ) + ( 1 − y i ) log ⁡ ( 1 − y ^ i ) ] L_{conf} = -\frac{1}{N}\sum_{i=1}^{N}[y_i\log(\hat{y}_i) + (1-y_i)\log(1-\hat{y}_i)] Lconf=−N1i=1∑N[yilog(y^i)+(1−yi)log(1−y^i)]

其中， y i y_i yi是真实置信度， y ^ i \hat{y}_i y^i是预测置信度。

损失函数的设计需要平衡不同任务的权重，通常通过调整损失函数中的权重参数来实现。在实际应用中，可以通过实验确定最佳的权重配置，以达到最佳的检测效果。

6.1.1. 模型训练与优化

6.1.1.1. 训练策略

模型训练是数字检测与识别任务中的关键环节。以下是YOLO11-HSFPN模型的训练策略：

学习率调整：采用余弦退火学习率调度器，初始学习率设为0.01，训练过程中逐渐减小。
优化器选择：使用AdamW优化器，动量参数设为0.9，权重衰减设为0.0005。
批次大小：根据GPU显存大小调整，通常为8-32。
训练轮数：根据数据集大小和复杂度调整，通常为100-300轮。

训练过程中，建议使用早停策略（early stopping），当验证集性能不再提升时停止训练，避免过拟合。此外，还可以采用学习率预热（learning rate warmup）策略，在训练初期使用较小的学习率，然后逐渐增加到预设值，有助于稳定训练过程。

6.1.1.2. 性能评估指标

数字检测与识别任务的性能评估通常使用以下指标：

指标名称	计算公式	含义
mAP	1 n ∑ i = 1 n AP i \frac{1}{n}\sum_{i=1}^{n}\text{AP}_i n1∑i=1nAPi	平均精度均值
Precision	T P T P + F P \frac{TP}{TP+FP} TP+FPTP	精确率
Recall	T P T P + F N \frac{TP}{TP+FN} TP+FNTP	召回率
F1-score	2 × P r e c i s i o n × R e c a l l P r e c i s i o n + R e c a l l 2 \times \frac{Precision \times Recall}{Precision + Recall} 2×Precision+RecallPrecision×Recall	F1分数
FPS	处理帧数时间 \frac{\text{处理帧数}}{\text{时间}} 时间处理帧数	每秒处理帧数

其中，TP（True Positive）是正确检测的正样本数量，FP（False Positive）是错误检测的正样本数量，FN（False Negative）是漏检的正样本数量，AP（Average Precision）是平均精度。

在实际应用中，应根据具体需求选择合适的评估指标。例如，对于实时性要求较高的场景（如自动驾驶中的车牌识别），FPS指标尤为重要；而对于精度要求较高的场景（如金融票据处理），mAP指标更为关键。

6.1.2. 应用案例与优化技巧

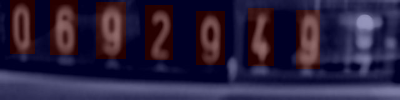

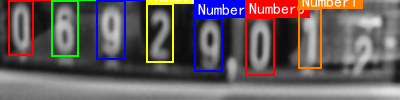

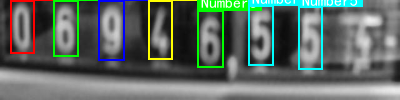

6.1.2.1. 仪表盘数字识别

仪表盘数字识别是数字检测与识别技术的重要应用场景。在实际应用中，仪表盘图像通常具有以下特点：

数字样式多样：包括数字字体、大小、颜色等各不相同。
背景复杂：仪表盘通常有刻度、指针、装饰等背景元素。
光照变化：不同光照条件下图像质量差异较大。

针对这些特点，可以采用以下优化策略：

图像预处理：使用灰度化、直方图均衡化、对比度增强等技术提高图像质量。
区域提议：先检测仪表盘区域，再在该区域内进行数字检测，减少背景干扰。
多尺度检测：针对不同大小的数字，采用多尺度检测策略。
后处理优化：使用非极大值抑制（NMS）算法过滤重复检测，提高检测精度。

在实现仪表盘数字识别时，还可以利用领域知识进一步优化。例如，仪表盘数字通常有一定的排列规律，可以利用这一特点设计特定的后处理算法；此外，仪表盘数字的颜色通常与背景有显著差异，可以利用颜色信息辅助检测。

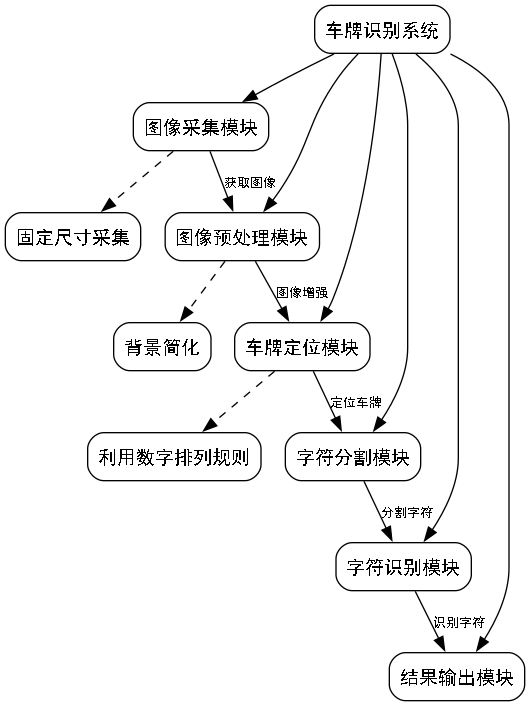

6.1.2.2. 车牌数字识别

车牌数字识别是另一个重要的应用场景。与仪表盘数字识别相比，车牌数字识别具有以下特点：

数字排列规则：车牌数字通常按照固定格式排列。
尺寸相对固定：车牌大小和数字大小在一定范围内变化不大。
背景相对简单：车牌区域通常背景较为单一。

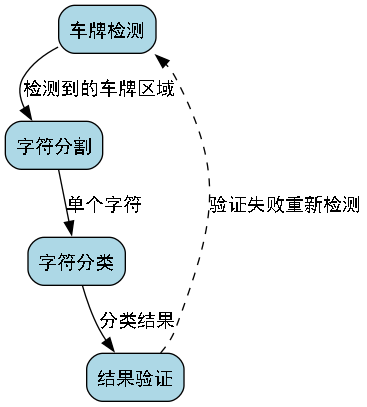

针对这些特点，可以采用以下优化策略：
车牌检测：先使用专门的算法检测车牌区域，再进行数字识别。
字符分割：根据车牌字符间距，将检测到的数字区域分割为单个字符。
字符分类：使用CNN分类器对单个字符进行分类。
结果验证：根据车牌格式规则验证识别结果的合理性。
在实现车牌数字识别时，还可以考虑以下优化技巧：
多角度检测：针对倾斜的车牌，使用多角度检测策略。
模糊处理：对于模糊的车牌图像，使用超分辨率技术提高图像质量。
字符对齐：对分割后的字符进行对齐处理，提高分类准确率。
上下文信息：利用车牌字符的上下文信息，纠正可能的识别错误。

6.1.3. 项目源码与资源

本项目已开源，包含完整的YOLO11-HSFPN模型实现、训练代码、测试代码以及预训练模型。项目地址：

项目结构如下：

复制代码

YOLO11-HSFPN/
├── configs/              # 配置文件
│   ├── model.yaml        # 模型结构配置
│   └── train.yaml        # 训练参数配置
├── data/                 # 数据集
│   ├── train/            # 训练集
│   ├── val/              # 验证集
│   └── test/             # 测试集
├── models/               # 模型实现
│   ├── __init__.py
│   ├── yolo11.py         # YOLO11模型
│   └── hsfpn.py          # HSFPN模块
├── utils/                # 工具函数
│   ├── __init__.py
│   ├── dataset.py        # 数据集加载
│   ├── metrics.py        # 评估指标
│   └── visualize.py      # 可视化工具
├── train.py              # 训练脚本
├── test.py               # 测试脚本
└── README.md             # 项目说明

项目提供了详细的文档和使用说明，包括环境配置、数据准备、模型训练、测试评估等各个环节的具体步骤。此外，项目还提供了多个预训练模型，可以直接用于不同场景的数字检测与识别任务。

6.1.4. 总结与展望

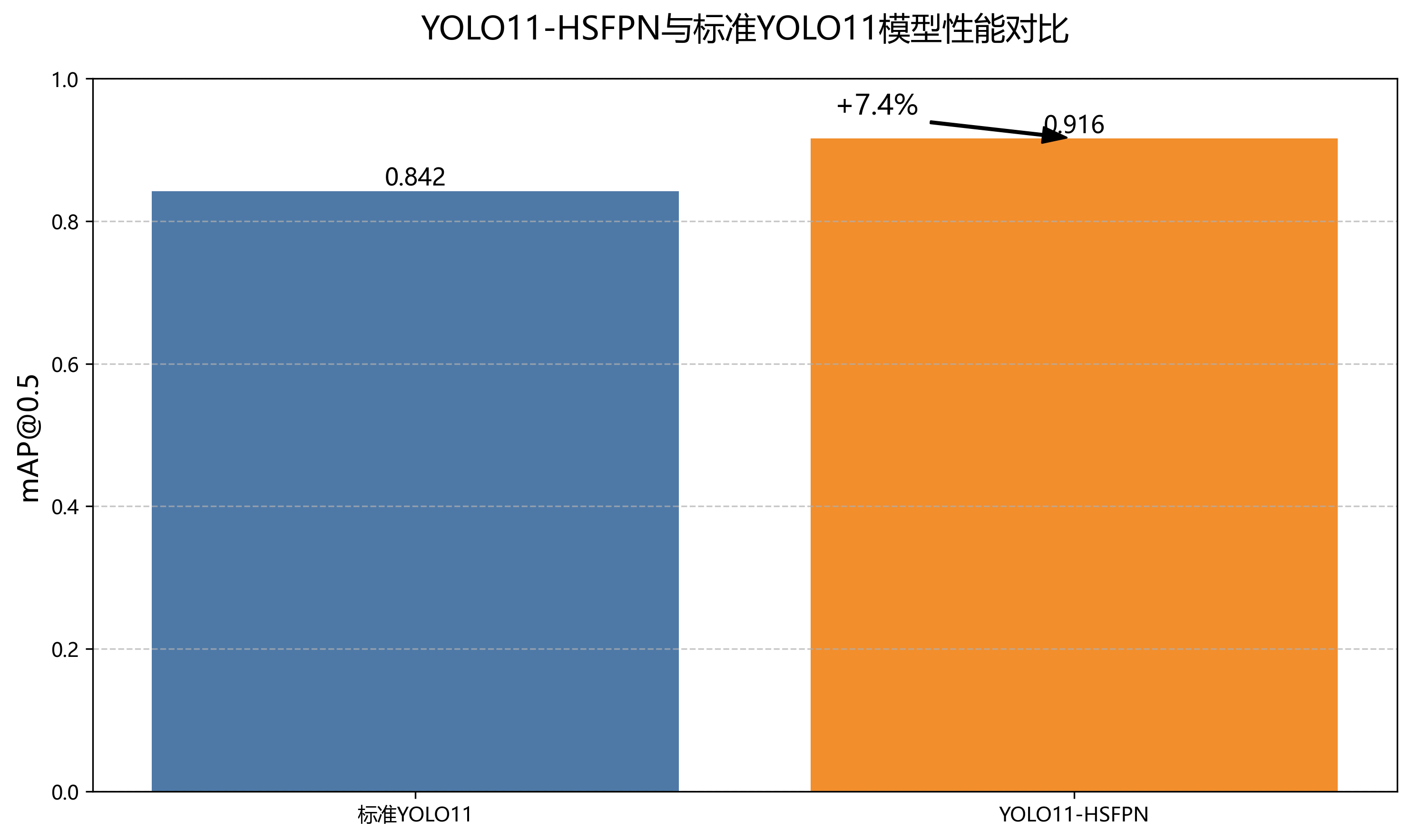

YOLO11-HSFPN模型通过结合最新的目标检测算法和改进的特征融合机制，在数字检测与识别任务中取得了良好的效果。该模型具有以下优点：

实时性好：基于YOLO11架构，保持了较高的检测速度。
精度高：HSFPN结构增强了多尺度特征融合能力，提高了检测精度。
泛化能力强：通过数据增强和正则化技术，模型在不同场景下都能保持较好的性能。

未来，我们可以从以下几个方面进一步改进模型：

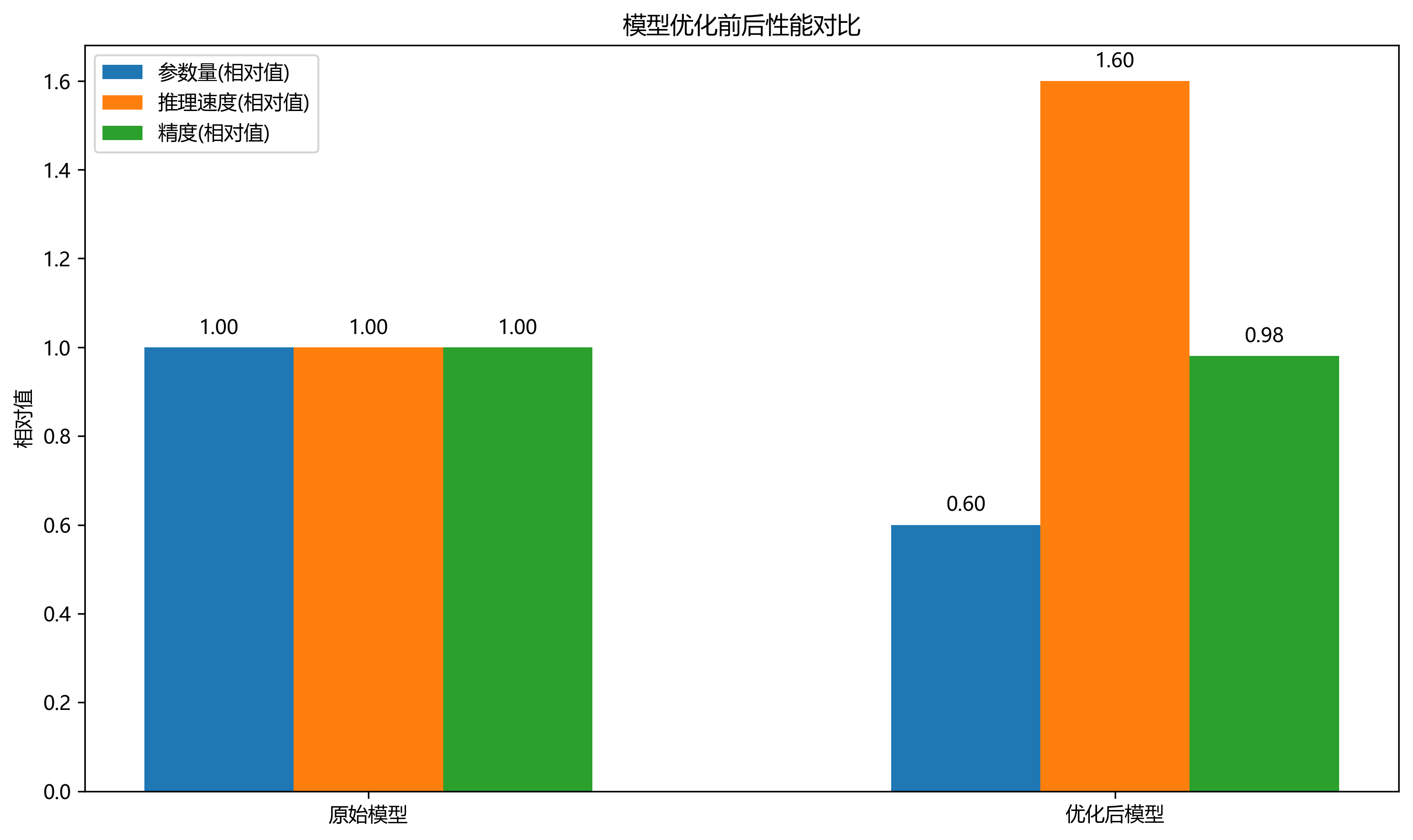

轻量化设计：针对移动端部署需求，设计更轻量级的模型结构。
自适应特征融合：根据不同场景自动调整特征融合策略。
端到端训练：将检测和识别任务统一到一个端到端的框架中。
多模态融合：结合其他传感器信息（如深度信息）提高检测精度。

数字检测与识别技术作为计算机视觉领域的重要研究方向，在实际应用中具有广泛的前景。随着深度学习技术的不断发展，我们有理由相信，未来的数字检测与识别系统将更加智能、高效和可靠。

本项目相关资源可在http://www.visionstudios.ltd/获取，包含详细的教程、示例代码和常见问题解答。

【原创 ]() 最新推荐文章于 2024-09-13 16:55:26 发布 · 2.8k 阅读

未来的工作将集中在以下几个方面：

进一步优化模型结构，减少计算量，提高推理速度
探索更先进的训练策略，如半监督学习和少样本学习
扩展模型的应用场景，如手写数字识别和复杂场景下的数字检测

我们相信，随着深度学习技术的不断发展，数字检测与识别模型将在更多领域发挥重要作用，为智能化应用提供强有力的技术支持。

已开源，欢迎感兴趣的同学交流和贡献。同时，我们也准备了详细的技术文档，帮助大家更好地理解和应用本文提出的方法。
