在网络通信设备设计中，PHY芯片与网络变压器之间的连接方式直接影响到信号的完整性、抗干扰能力以及整体系统的稳定性。作为苏州沃虎电子科技有限公司的FAE，我们经常遇到客户在PHY选型与变压器连接设计上的疑问。本文将围绕电压驱动型PHY 和电流驱动型PHY，解析其与网络变压器的连接差异，帮助大家在设计中避免常见误区。
一、PHY驱动方式简介
PHY（物理层收发器）是以太网通信中的核心芯片，负责信号的调制与解调。根据其输出驱动方式，可分为：
- 电流驱动型PHY：输出为电流信号，常见于早期或部分低成本方案。
- 电压驱动型PHY：输出为电压信号，目前千兆及以上以太网中广泛应用。
驱动方式的不同，直接影响了外围电路（尤其是网络变压器）的连接与布局。
二、网络变压器结构简介
网络变压器通常包含：
- 变压器（用于信号耦合与隔离）
- 共模电感（抑制共模噪声）
- 中心抽头（提供偏置或接地路径）
常见的结构有：
- 2线共模电感 + 变压器
- 3线共模电感 + 变压器
- 自耦变压器形式
三、关键连接规则总结
在设计连接时，需遵循以下原则：
1. 共模电感的位置
- 电流驱动型PHY ：2线共模电感必须放在线缆（RJ45）侧。
- 电压驱动型PHY ：2线共模电感可放在PHY侧 或线缆侧，布局更灵活。
- 3线共模电感 ：无论电流型或电压型，均应放在PHY侧。
2. 中心抽头的接法
- 电流驱动型PHY ：中心抽头接PHY供电电压（VCC）。
- 电压驱动型PHY ：中心抽头接对地电容。
3. 自耦变压器的位置

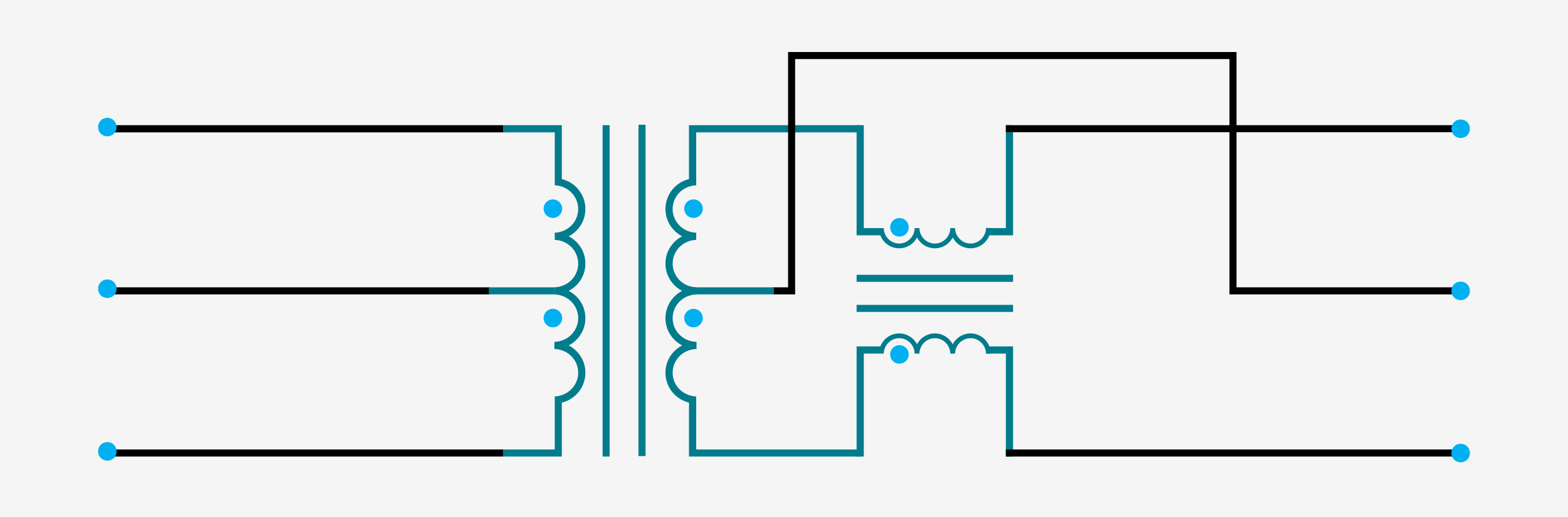

- 若采用"2线共模电感+自耦变压器"结构，自耦变压器应放在RJ45侧。
四、实际芯片连接示例

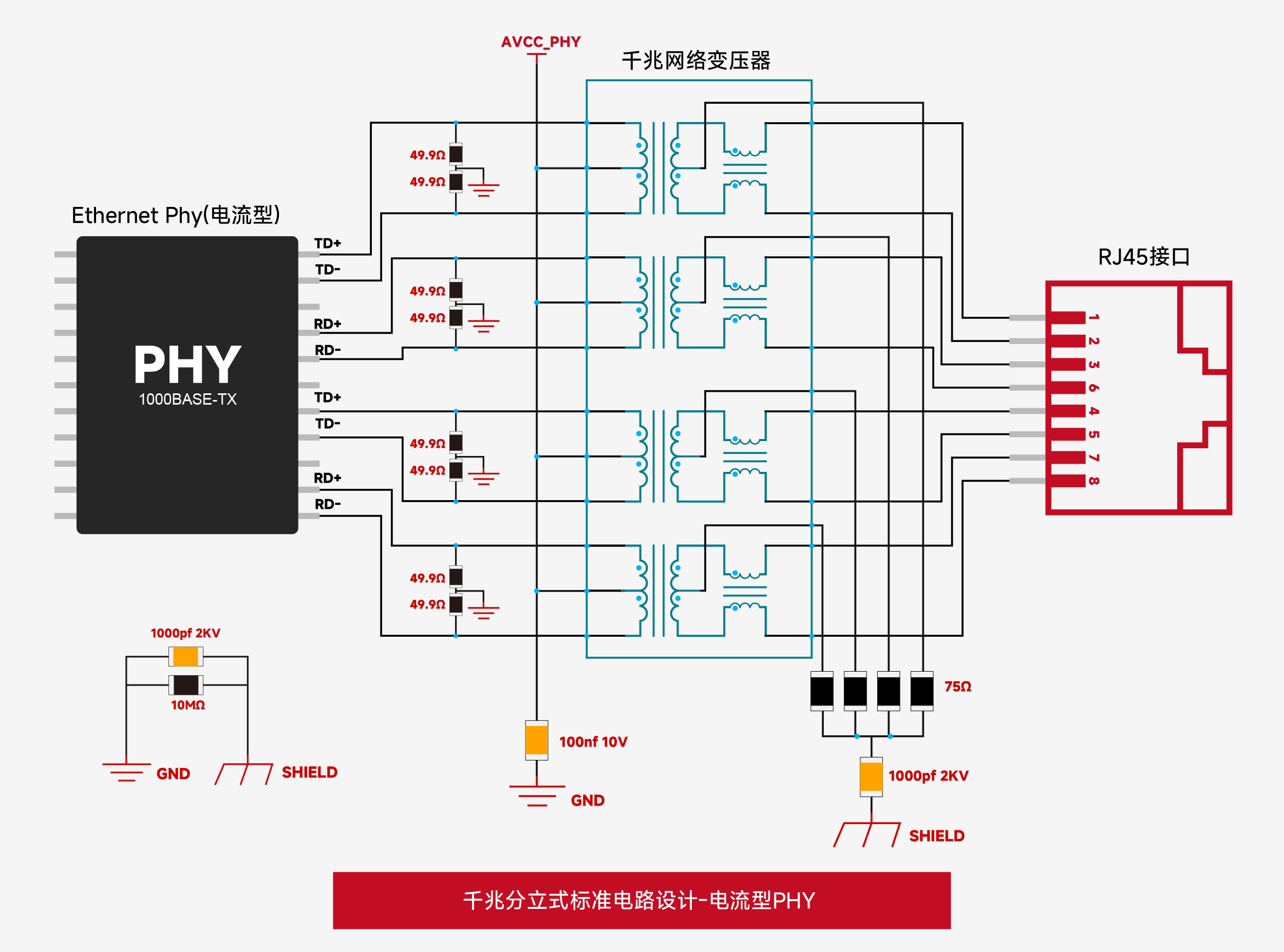

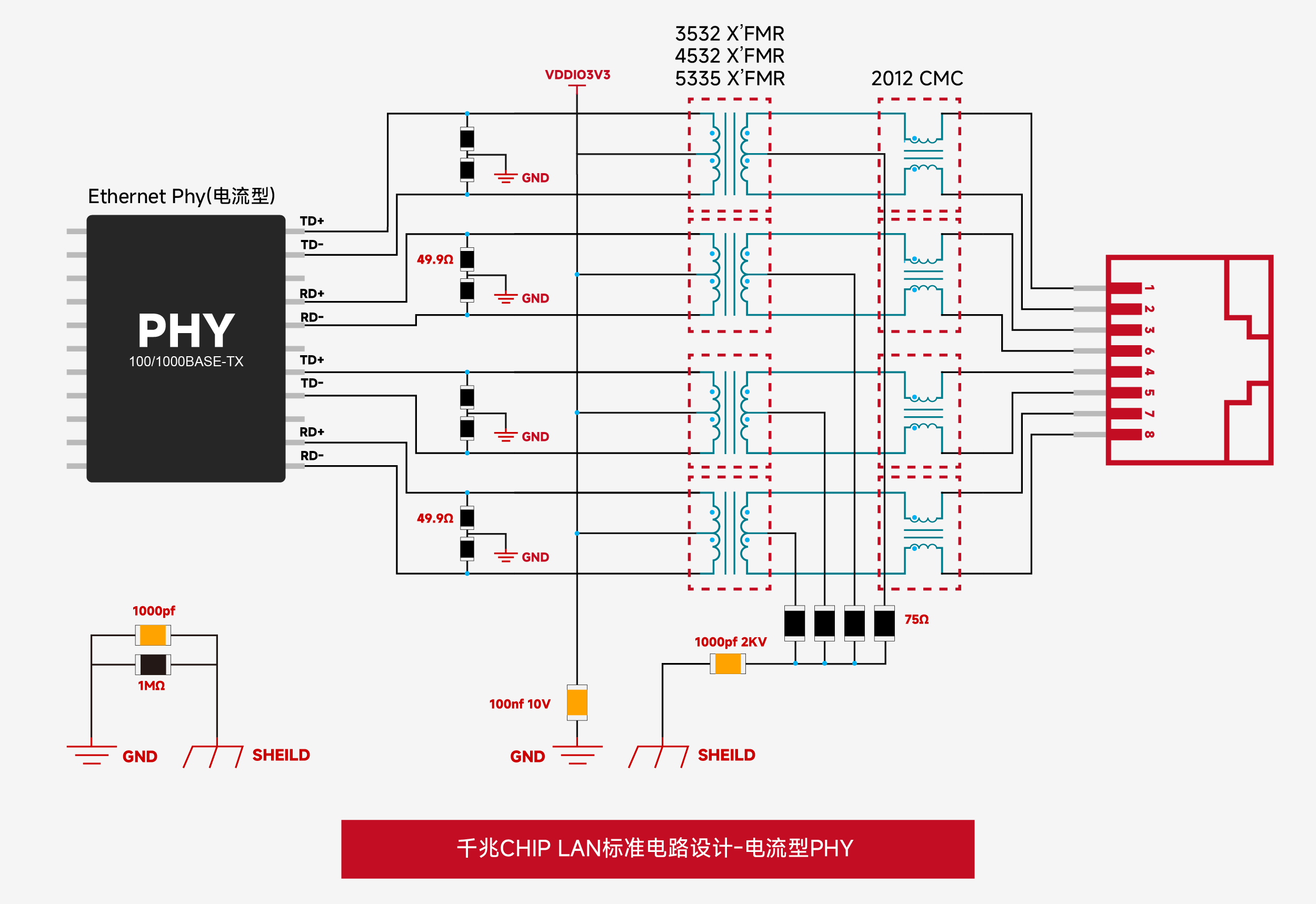

1. 电流驱动型
- 中心抽头接VDD
- 共模电感靠近RJ45侧
- 适用于PoE等场景

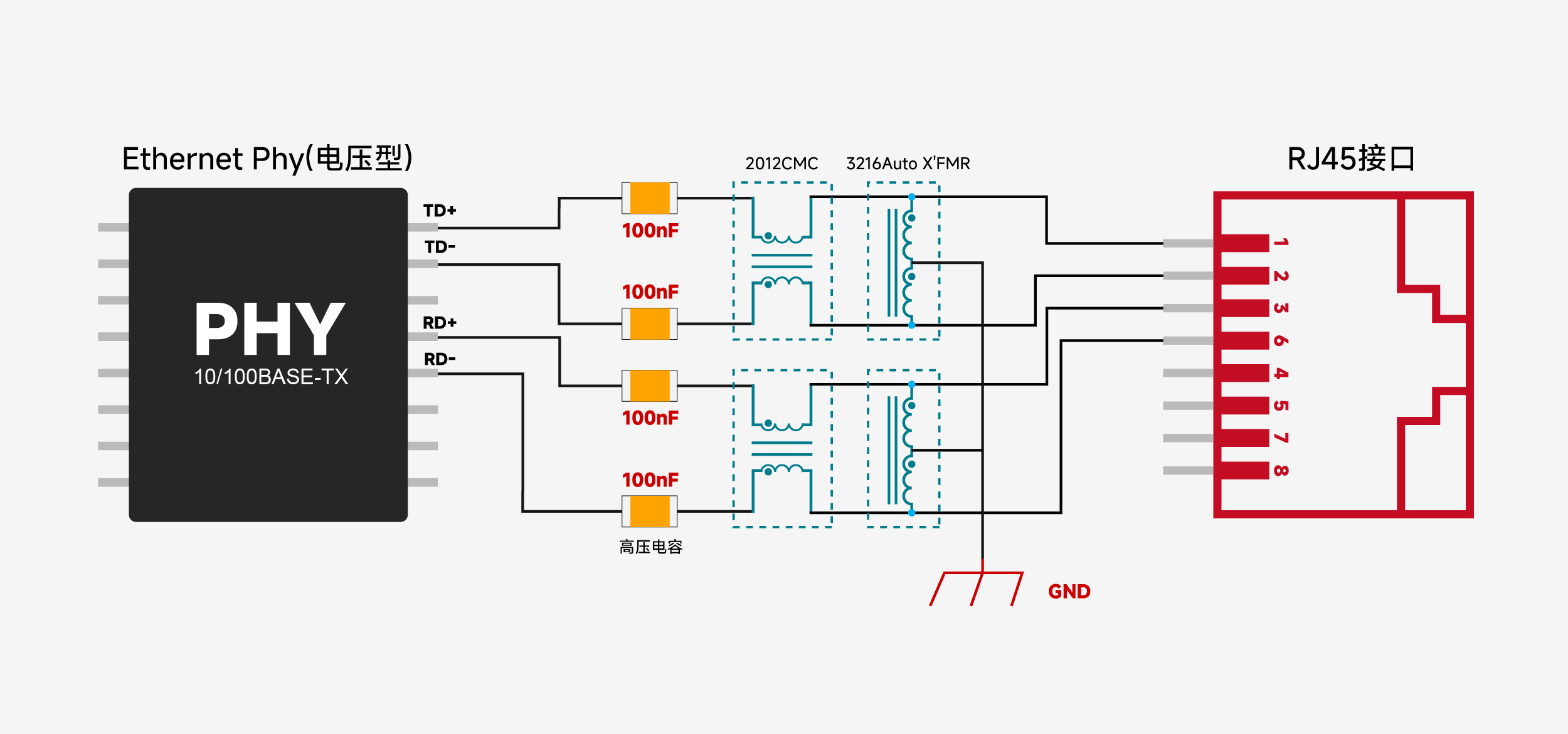

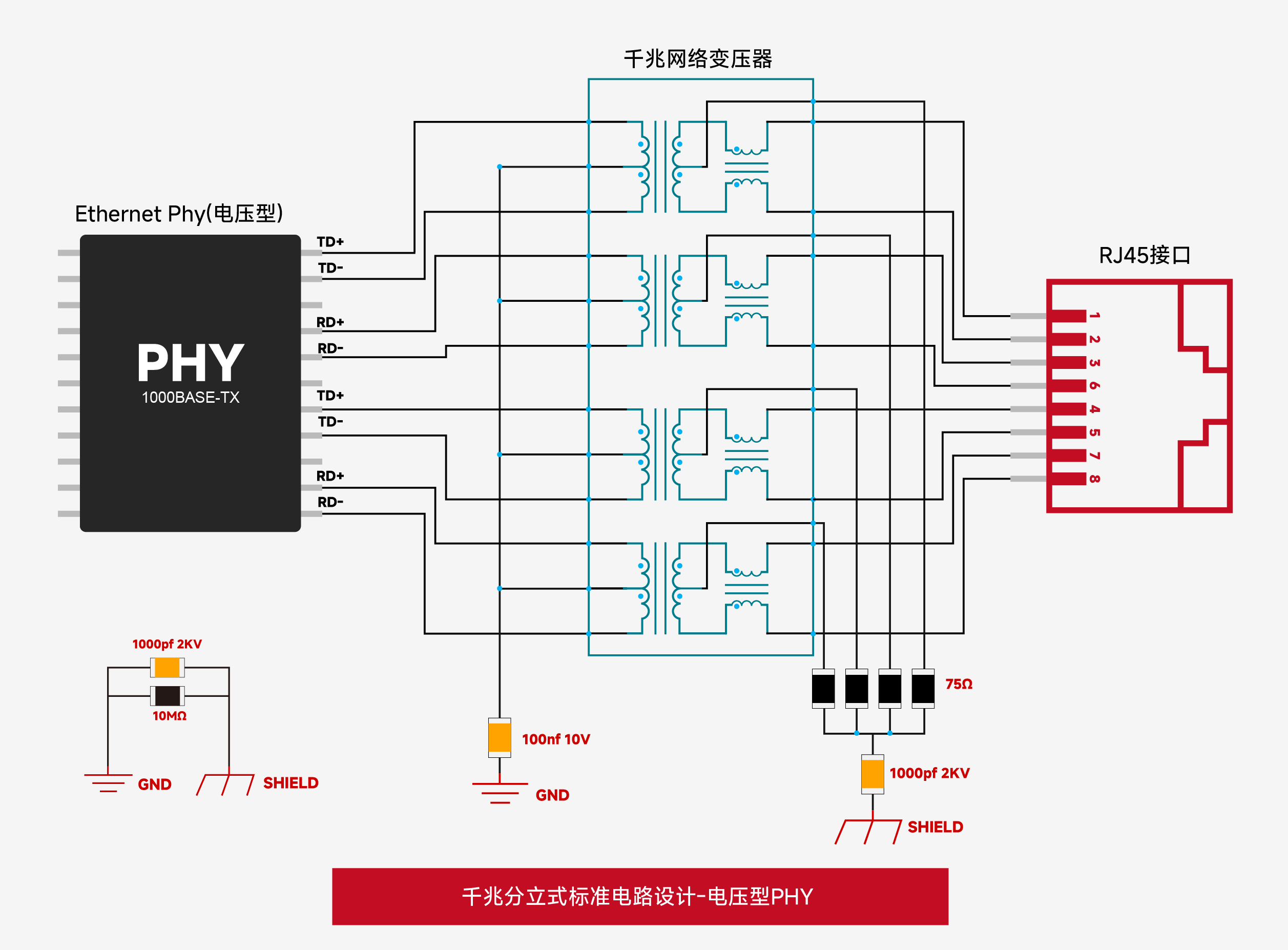

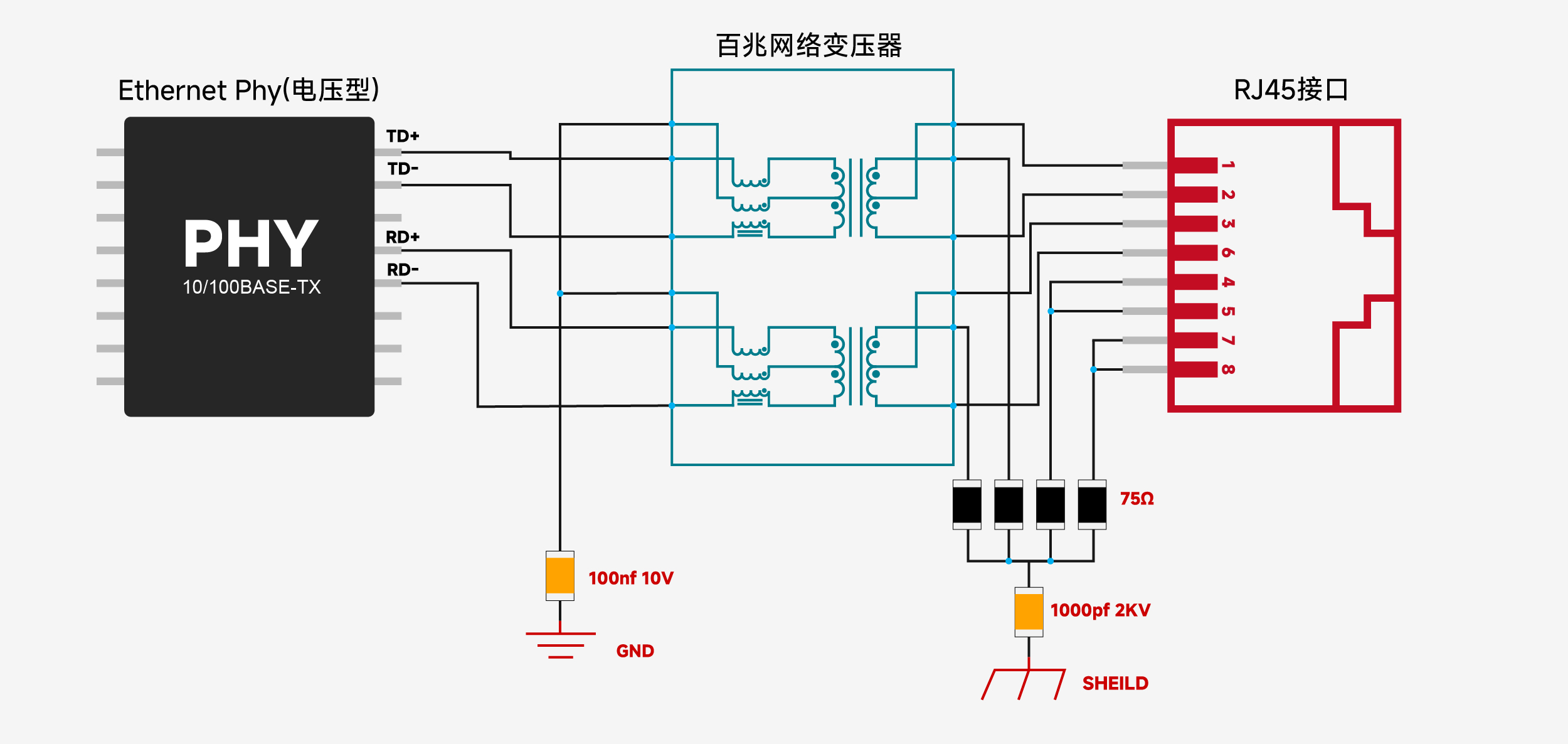

2. 电压驱动型
- 中心抽头通过电容接地
- 共模电感可在PHY侧或MAC侧
- 常见于交换机芯片
3. 电流驱动型
- 均采用共模电感靠RJ45的设计
- 支持自耦变压器结构
五、设计建议与常见误区
- 选型前务必确认PHY驱动类型，查阅芯片手册中的"Magnetic Interface"部分。
- 电流驱动型PHY对布局更敏感，共模电感位置不可随意更改。
- 电压驱动型PHY布局更灵活，但仍建议参考推荐电路，优化EMC性能。
- 中心抽头接错可能导致信号幅度不足或噪声过大，影响传输距离与稳定性。
