在起重提升设备中，变频器抱闸逻辑的合理设置与正确接线直接关系到设备运行的安全性、稳定性和可靠性。本文针对施耐德ATV御程系列ATV900变频器（含ATV930、ATV950、ATV960、ATV980、ATV9A0、ATV9B0），详细讲解起重提升场景下抱闸逻辑的参数设置方法及源型接法的接线要点，帮助工程技术人员快速完成调试部署。
一、前期准备工作
在进行参数设置和接线前，需完成以下基础操作，避免功能冲突及参数异常导致的故障。
1. 基础操作指引
- 菜单进入：如需了解ATV930变频器菜单进入方式，可参考ATV930变频器菜单操作指南。
- 接线参考：变频器整体接线可对照官方ATV900系列接线图
执行。 - 电机自整定：完成电机参数配置后，需进行自整定确保控制精度，具体步骤见
ATV930变频器自整定步骤。 - 恢复出厂设置：为避免原有参数冲突，建议先恢复出厂设置（操作步骤参考ATV930变频器恢复出厂教程
）。注意：恢复出厂会清除所有之前设置的参数，需提前做好备份。
二、ATV930变频器抱闸逻辑参数设置
本示例基于以下控制需求配置：DI1控制正转、DI2控制反转、AI1（0-10V）调节频率，采用开环电压矢量控制，通过R2继电器控制抱闸线圈，适用于多数起重提升基础场景。

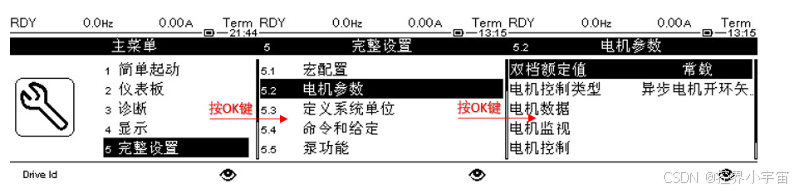

1. 电机控制类型设置
将电机控制类型设为开环电压矢量，该模式能提供更稳定的转矩输出，适配起重提升场景中负载波动的需求，电机参数需严格按照电机铭牌录入。

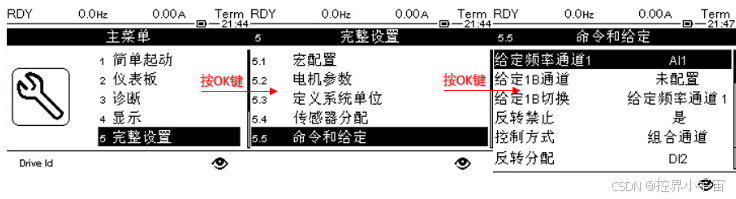

2. 启停及频率给定参数设置
需配置3个核心参数，实现启停控制与频率调节功能：
- 给定频率通道1：选择AI1（对应0-10V模拟量输入，用于手动调节运行频率）；
- 控制方式：设置为组合通道，适配DI端子启停+AI端子频率给定的控制逻辑；
- 反转分配：将反转功能分配至DI2端子，实现DI2控制电机下降。

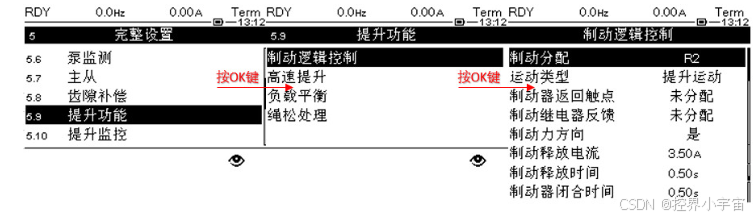

3. 抱闸核心逻辑参数设置
抱闸逻辑需配置6个关键参数，确保抱闸的精准启停与负载防护，具体设置如下：
- 制动分配：将制动功能分配至R2继电器（通过R2触点控制抱闸线圈通断）；
- 运动类型：选择提升运动，变频器会自动适配起重场景的抱闸控制逻辑；
- 制动力方向：设置为"是"，确保抱闸与电机运行方向的制动力匹配；
- 制动释放电流：建议设为0.8In（In为电机额定电流），确保电机产生足够转矩后再释放抱闸，防止负载下滑；
- 制动释放时间：默认0.5S，需根据现场抱闸实际释放速度调整（若释放过慢可适当延长，过快则缩短）；
- 制动器闭合时间：默认0.5S，需与抱闸实际闭合时间匹配，确保电机完全停止后抱闸可靠闭合。
提示：制动释放时间和闭合时间需结合现场抱闸性能实测调整，避免因时间不匹配导致负载冲击或抱闸磨损，其余抱闸逻辑参数保持默认即可。
4. 参数设置验证步骤
参数配置完成后，需通过以下实操验证正确性：
- 将AI1输入设置为对应5HZ频率的模拟量信号；
- 接通+24V与DI1端子，观察R2继电器动作（抱闸打开），电机应平稳以5HZ频率上升；
- 断开+24V与DI1端子，电机停止运行，R2继电器复位（抱闸闭合），负载保持静止无下滑；
- 接通+24V与DI2端子，抱闸打开，电机以5HZ频率平稳下降；
- 断开+24V与DI2端子，电机停止，抱闸闭合，整个过程无异常冲击及负载滑动即为合格。
三、抱闸逻辑源型接法接线要点
ATV900系列变频器抱闸逻辑采用源型接法时，需注意端子极性、保护模块选型及线路布局，确保接线安全可靠。
1. 接线核心原则
源型接法中，变频器DI端子为高电平有效，电流从变频器内部+24V端子流出，经外部开关（或触点）、DI端子回流至变频器内部。抱闸线圈由R2继电器触点控制通断，需搭配对应保护模块抑制线圈断电时的反向电动势。
2. 保护模块选型
- 交流抱闸线圈：需串联阻容吸收模块（接线图中红色标注部分），用于吸收交流线圈断电时的过电压，保护继电器触点及线圈；
- 直流抱闸线圈：需并联续流二极管（替代阻容吸收模块），二极管极性需与线圈电压极性一致，确保反向电动势通过二极管释放。
3. 接线注意事项
- 接线前务必断开变频器及外部电源，避免带电接线导致短路或设备损坏；
- R2继电器触点容量需匹配抱闸线圈额定电压及电流，若线圈功率较大，需通过中间继电器扩容，防止R2触点烧蚀；
- 模拟量信号线（AI1）需采用屏蔽线，与动力线保持至少30cm距离，避免电磁干扰导致频率波动；
- 抱闸线圈线路需牢固固定，避免振动导致接线松动，影响抱闸动作可靠性。
四、通用适配说明
本文所述参数设置逻辑及接线方法，同样适用于ATV950、ATV960、ATV980、ATV9A0、ATV9B0等ATV900系列变频器，仅部分端子编号可能存在差异，可根据对应型号变频器手册调整端子分配参数。
若现场负载特殊（如大惯量负载、高精度定位需求），需在基础参数设置上优化制动释放电流、时间及转矩限制参数，建议结合现场实测逐步调整，确保设备运行安全高效。
|---------------------------------------------------------------------------|
| 温馨提示：若在参数设置或接线过程中遇到问题，可查阅对应型号变频器官方手册，或联系施耐德技术支持获取专业指导，避免因操作不当导致设备故障或安全事故。 |
