Linux 文件系统浅析

Linux 的文件系统并非单一实现，而是一套分层、可插拔的抽象架构，核心设计思想是 **「一切皆文件」**，将磁盘、设备、管道等所有资源都抽象为文件，通过统一的 VFS 接口屏蔽底层差异，同时向上为用户态提供一致的 IO 操作接口，向下对接不同物理存储介质。

文件系统是内核与物理磁盘之间的中间层，核心职责：

1. 存储抽象 ：将磁盘的物理块（扇区） 抽象为文件 / 目录，屏蔽磁盘的物理寻址细节；
2. 空间管理 ：负责磁盘空间的分配 / 回收，管理空闲块、inode 等核心资源；
3. 数据组织 ：定义文件 / 目录的存储结构，记录文件的内容、元数据（权限、大小、修改时间）；
4. 持久化保障 ：通过日志、刷盘等机制保证数据写入磁盘的一致性，避免崩溃丢失；
5. 接口适配：向上提供统一的 VFS 接口，向下适配不同物理介质（机械盘、SSD、云盘）。

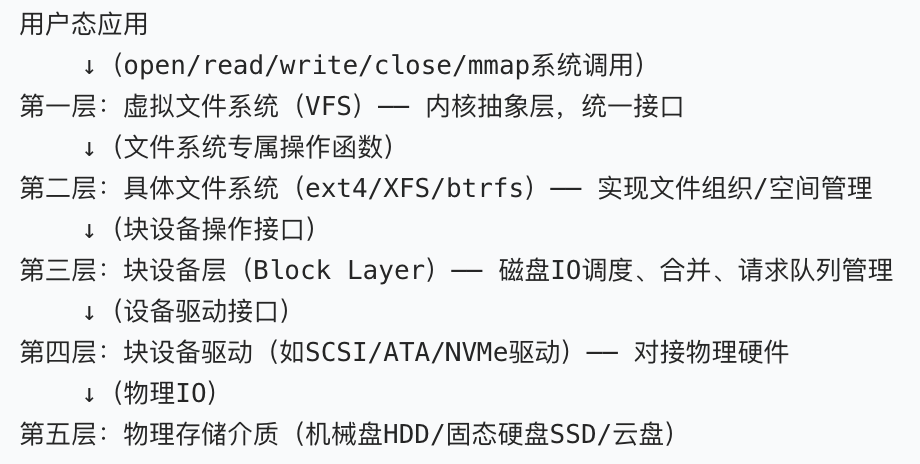

整体分层架构（从用户态到物理磁盘）

Linux 文件系统采用五层分层设计 ，从上到下依次解耦，每一层完成独立功能，是理解文件操作全流程的基础，所有文件 IO（read/write/mmap）都会按此层级流转：

各层核心作用

层级	核心功能
VFS	屏蔽底层文件系统差异，提供统一的 file/inode/dentry 抽象，管理文件描述符表
具体文件系统	定义 inode / 数据块 / 目录项的存储结构，管理磁盘空间分配 / 回收、日志记录
块设备层	对文件系统的 IO 请求进行合并、排序、调度（如 CFQ/noop 调度算法），减少磁盘寻道
设备驱动	将块设备层的 IO 请求转换为物理硬件的操作指令（如 NVMe 的 IOCTL 指令）
物理介质	存储文件数据和元数据，是最终的持久化载体

VFS（虚拟文件系统）

VFS 是 Linux 文件系统的灵魂 ，是「一切皆文件」的实现基础，它通过四个核心抽象数据结构，将不同文件系统（ext4/XFS）的底层实现封装为统一接口，用户态和内核上层无需关心底层是哪种文件系统。

VFS 四大核心数据结构 ：

1. struct file ：打开的文件实例 ，每个进程的打开文件对应一个file结构，存储文件的打开模式、当前偏移、操作函数集（file_operations）等，关联到inode；
2. struct inode ：文件 / 目录的元数据载体 ，是文件系统的核心，每个文件 / 目录对应唯一的 inode ，存储文件的大小、权限、所属用户、数据块指针、修改时间等，inode 的i_mapping字段是连接文件与页缓存的核心入口；
3. struct dentry ：目录项缓存 ，存储文件名与 inode 的映射关系（如/home/file.txt → inode 1234），避免频繁解析路径，提升文件查找效率；
4. struct super_block ：文件系统超级块 ，每个挂载的文件系统对应一个super_block，存储文件系统的整体信息（如块大小、inode 总数、空闲块数、日志位置），是文件系统的「根信息」。

页缓存的struct address_space通过inode->i_mapping与文件关联，脏页管理、刷盘、文件 IO 的所有操作，最终都会通过 VFS 的 inode 找到对应的文件系统和磁盘资源。

主流文件系统类型

Linux 支持数十种文件系统，分为本地文件系统 （直接管理本地磁盘）和网络文件系统 （NFS/CIFS，管理远程存储），其中本地文件系统 是核心，与页缓存 / 脏页、内存管理强关联。以下解析当前主流的ext4、XFS、btrfs三大本地文件系统，以及各自的适用场景，是生产环境选型的关键。

特性	ext4	XFS	btrfs
诞生背景	ext3 的升级，弥补 ext3 的性能 / 容量短板	SGI 为大型服务器设计，原生支持大文件 / 大分区	甲骨文开发，面向未来的Copy-on-Write（COW） 文件系统
最大分区容量	1EB	8EB	16EB
最大文件容量	16TB（4KB 块）/1EB（64KB 块）	8EB	16EB
日志机制	日志式（Journal），支持 data=ordered/writeback/journal 三种模式	日志式（Journal），仅记录元数据（默认），性能更高	无传统日志，基于 COW 实现原子操作，天然防数据丢失
块分配	静态块分配，支持预分配	动态块分配，原生支持延迟分配	动态 COW 分配，写操作不修改原数据块
碎片处理	支持延迟分配、预分配，减少碎片	原生支持稀疏文件、延迟分配，碎片极少	COW 机制，几乎无碎片
性能特点	中规中矩，小文件 IO 性能好，兼容性极佳	大文件 / 大分区 IO 性能优异，并行 IO 能力强	大文件 / 多副本性能好，小文件 IO 略差
容错性	一般，崩溃后需执行 fsck 检查，耗时较长	优秀，崩溃后恢复快，无需全量 fsck	极佳，COW + 校验和，天然支持快照 / 多副本
兼容性	所有 Linux 发行版原生支持，跨版本兼容好	CentOS7+/Ubuntu16.04 + 原生支持，兼容性良好	CentOS7+/Ubuntu18.04 + 支持，部分场景兼容性待完善
适用场景	通用场景、小文件密集、虚拟机、嵌入式系统	大型服务器、大数据、高并发 IO、大文件存储（如日志 / 数据库）	云原生、存储集群、需要快照 / 多副本 / 容灾的场景

Linux 文件系统底层存储原理（inode / 数据块 / 目录）

所有文件系统的核心都是如何组织文件的元数据和数据到磁盘块 ，ext4/XFS 的底层存储逻辑虽有差异，但核心设计一致 ------ 通过inode 管理元数据 、数据块存储文件内容 、目录项映射文件名与 inode ，这也是页缓存缓存文件数据的底层依据。

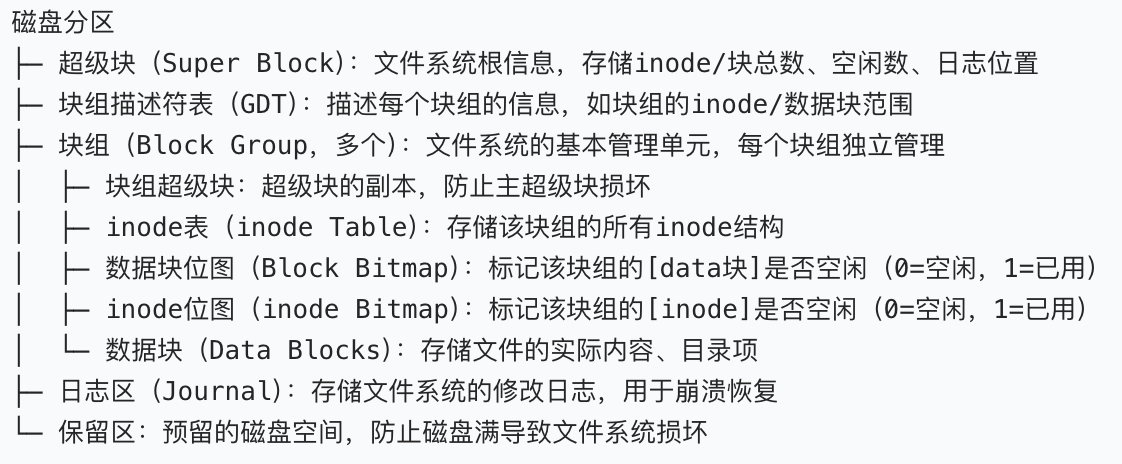

磁盘分区的文件系统格式化（磁盘的初始化）

将磁盘分区（如/dev/sda1）格式化为 ext4 时，内核会将磁盘划分为五个固定区域，按顺序存储文件系统的核心资源，格式化后不可修改（除非重新格式化）：

块组是 ext4 的核心管理单元，每个块组的 inode 表和数据块一一对应，文件的 inode 和数据块尽量分配在同一块组，减少磁盘寻道。

核心存储单元：块（Block）

文件系统将磁盘划分为固定大小的块 （格式化时指定，如 4KB/8KB/16KB），是文件系统空间分配、数据存储的最小单位 ，与页缓存的4KB 物理页完全对齐（内核刻意设计）。

• 块大小 ：ext4 默认 4KB，可通过mkfs.ext4 -b 4096 /dev/sda1指定，块大小越大，大文件 IO 性能越好，小文件碎片越多；
• 与页缓存的对齐 ：文件系统块大小 = 页缓存物理页大小（4KB），避免页缓存数据写入磁盘时的分块拷贝，提升刷盘效率。

元数据核心：inode（索引节点）

inode 是文件的唯一标识 ，每个文件 / 目录对应一个且仅一个 inode ，inode 存储在inode 表 中，拥有唯一的inode 号（如 1234）。

inode 的核心作用

1. 存储文件元数据：不存储文件名（文件名存在目录项中），仅存储文件的大小、权限（rwx）、所属用户 / 组、修改时间（atime/mtime/ctime）、链接数等；
2. 指向文件数据块 ：通过数据块指针记录文件内容所在的磁盘数据块编号，内核通过该指针找到文件的实际数据；
3. 关联页缓存 ：inode 的i_mapping字段指向struct address_space，是文件与页缓存的唯一连接，页缓存的所有操作（查 / 加 / 脏页标记）都通过该入口执行。

ext4 的 inode 数据块指针（支持大文件）

ext4 的 inode 包含15 个数据块指针 ，分为直接指针、一级间接指针、二级间接指针、三级间接指针，实现对大文件的支持：

• 前 12 个：直接指针，直接指向文件的前 12 个数据块（4KB×12=48KB）；
• 第 13 个：一级间接指针，指向一个「指针块」，该块存储 256 个数据块指针（4KB/16B=256），对应 1MB 数据；
• 第 14 个：二级间接指针，指向一个「一级指针块」，对应 256×256=65536 个数据块，对应 256MB 数据；
• 第 15 个：三级间接指针，指向一个「二级指针块」，对应 256³=16777216 个数据块，对应 4GB 数据。

文件内容存储：数据块（Data Block）

数据块是存储文件实际内容的磁盘块，由 inode 的指针指向，分为两种类型：

1. 普通数据块：存储普通文件的内容（如文本、二进制文件）；
2. 目录数据块 ：存储目录的目录项（dentry） ，目录项是 **「文件名 + inode 号」的映射对 **（如file.txt → 1234），因此目录本质是一个特殊的文件，其内容是目录项。

关键：文件名与 inode 是解耦的，多个文件名（硬链接）可指向同一个 inode，因此硬链接文件的 inode 号相同，删除其中一个仅减少链接数，不删除实际数据。

小文件优化：内联数据（inline data）

ext4/XFS 均支持内联数据 特性（默认开启），当文件小于 60 字节 （ext4）时，文件的实际内容直接存储在 inode 的空闲字段中，无需分配独立的数据块。

• 优势：小文件无需访问数据块，一次磁盘 IO 即可读取 inode + 文件内容，大幅提升小文件 IO 性能；
• 与页缓存的关联：内联数据的文件，页缓存无需分配物理页，直接从 inode 读取数据，无脏页概念（修改直接更新 inode）。

块设备层（Block Layer）

Linux 内核将设备分为字符设备 （按字节流访问，如串口、键盘，char dev）和块设备 （按固定大小块访问，如磁盘、SSD，block dev），块设备层是内核为块设备 设计的统一抽象与管理层，独立于文件系统和硬件驱动。

块设备层是内核块 IO 的「总调度中心」 ，核心职责是屏蔽底层硬件差异、优化 IO 请求、提升磁盘 IO 效率 ，处于文件系统和块设备驱动之间的核心位置，所有块设备的 IO 操作（包括脏页刷盘、文件读取、分区操作）都必须经过该层，核心作用可概括为4 个统一 + 1 个优化：

• 统一 IO 接口 ：向上为文件系统提供标准的块 IO 操作接口 （如submit_bio/blk_submit_request），屏蔽不同块设备（HDD/SSD/NVMe/SCSI）的硬件差异；
• 统一请求管理 ：将文件系统下发的 IO 请求封装为标准化的请求结构，统一管理请求队列；
• 统一设备模型：抽象块设备的通用属性（如块大小、队列深度、扇区数），为驱动提供统一的设备描述；
• 统一错误处理：封装块设备的 IO 错误（如磁盘读写失败），向上层返回标准化的错误码，简化文件系统的错误处理逻辑；
• IO 请求优化 ：通过合并、排序、调度 等算法优化 IO 请求，减少磁盘寻道（HDD）或提升 IO 并行度（SSD），这是块设备层的核心价值，也是脏页刷盘效率的关键决定因素。

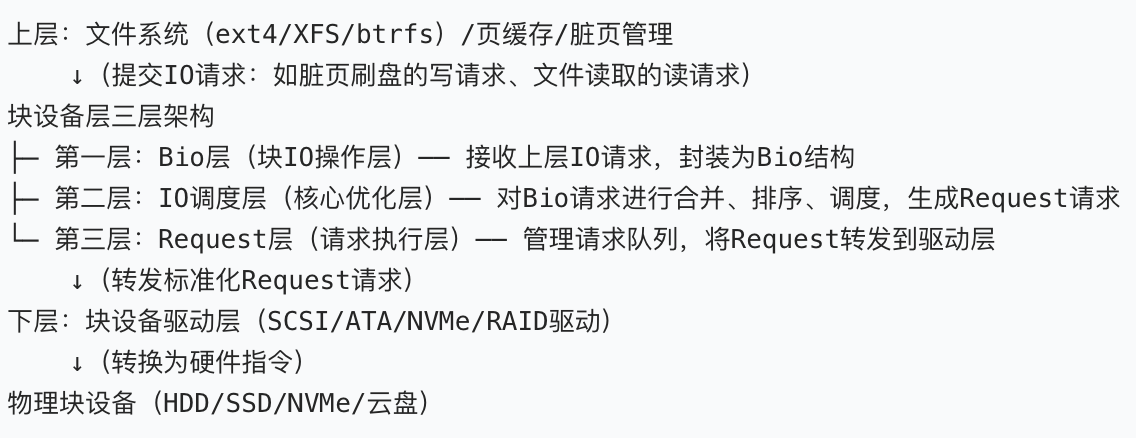

块设备层采用三层模块化设计，从上到下依次解耦，每一层完成独立的功能，与文件系统、驱动层的边界清晰，所有 IO 请求按 **「上层下发→中间优化→下层执行」** 的流程流转，架构如下：
