本篇教程基于ShiMetaPi 研发的FPGA+ARM开发板------GM-3568JHF展开。

01 案例简介

本案例介绍如何测试开发板上的MIPI接口功能。

开发板上背光控制设备节点为"/sys/class/backlight/backlight"，执行下面指令可根据数值更改屏幕亮度。

复制代码

echo 200 | sudo tee /sys/class/backlight/backlight/brightness

本案例通过向背光控制设备节点写入不同亮度值来控制其亮度。

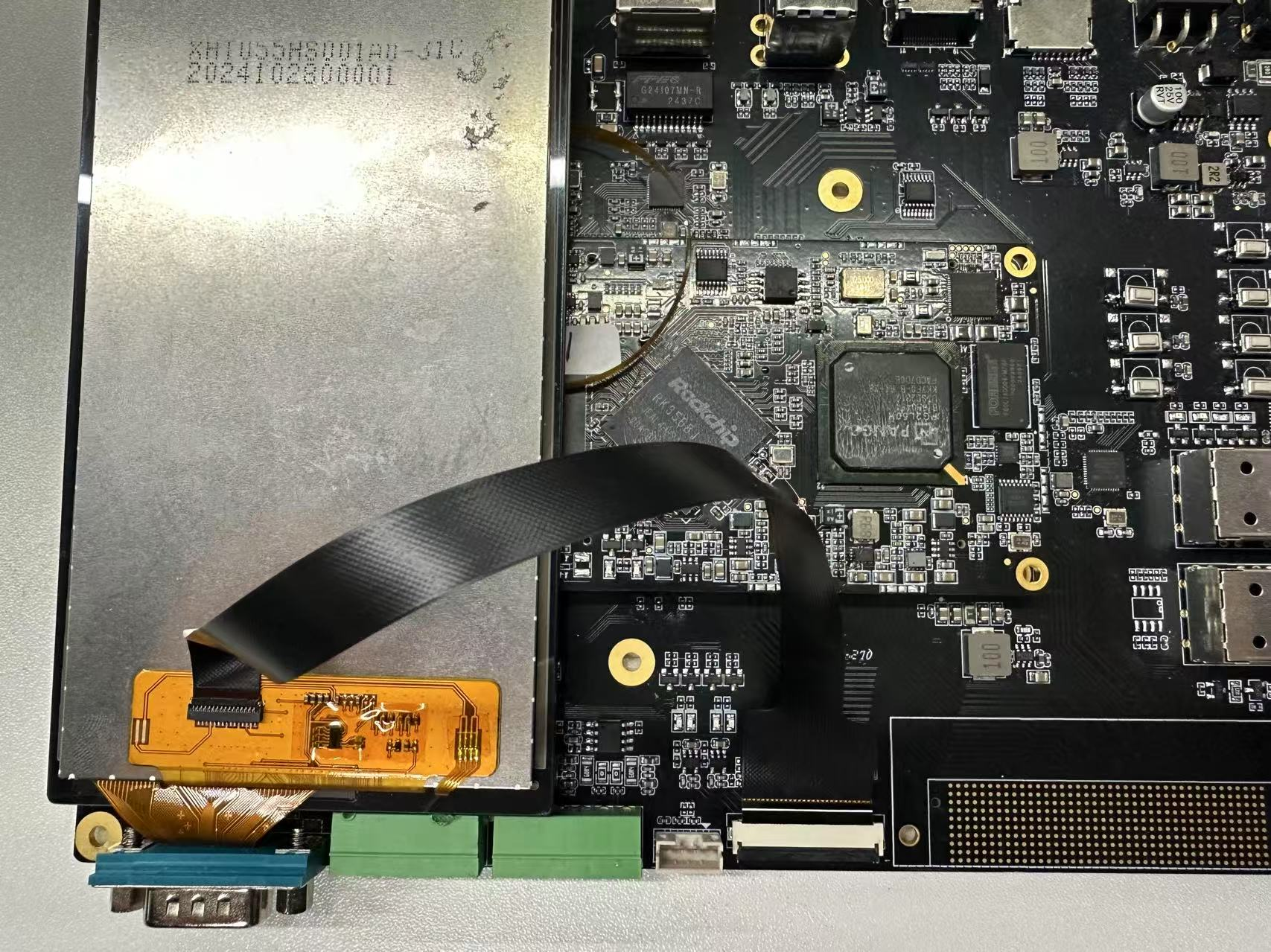

在进行测试之前，请确保MIPI显示屏与开发板的接口连接正确无误，连接图如下。

将本案例 bin 目录下(05-开发资料\软件开发资料\linux_demo\smdt_lcd_demo\bin)的可执行程序 smdt_lcd_demo 拷贝至开发板文件系统（源码可在src路径下查看）。打开终端，执行如下指令，切换至smdt_lcd_demo可执行程序所在目录。

复制代码

cd '文件所在目录'

切换后可执行指令"ls"查看smdt_lcd_demo可执行程序是否在当前目录下。

复制代码

ls

若可执行文件smdt_lcd_demo存在当前目录下，则继续执行以下操作。输入以下指令，修改文件的权限。

复制代码

chmod 777 smdt_lcd_demo

修改权限后可输入以下指令查看是否修改成功。

复制代码

ls -ld smdt_lcd_demo

执行结果为：-rwxrwxrwx 1 root root 19016 Mar 3 09:55 smdt_lcd_demo。

-rwxrwxrwx表示已经成功修改权限，文件可被执行，可继续进行以下的操作。

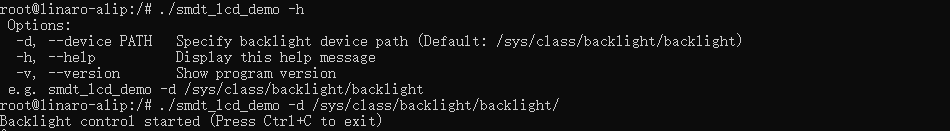

继续输入指令，查看程序参数信息。

复制代码

./lcd_demo -h
./lcd_demo -d /sys/class/backlight/backlight/

MIPI屏背光亮度高到低循环改变，每级亮度保持时间为0.5s。命令窗口打印以下信息：
