目录
拓扑
SOC--HDMI----HDMI转VGA芯片---VGA
I2C配置
HDMI转VGA芯片通过EC进行配置。同时此芯片的上电、复位也由EC进行控制。
复位

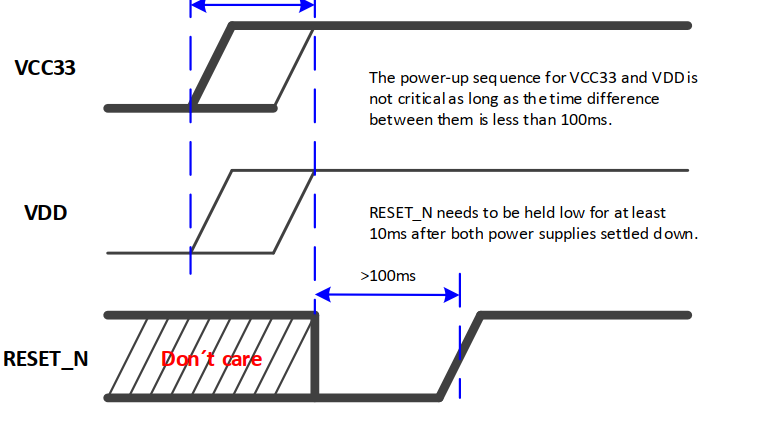

由于EC 通过I2C对此芯片访问时报错，首先查看复位信号是否正常。复位要求大于100ms的低电平，而后拉高。

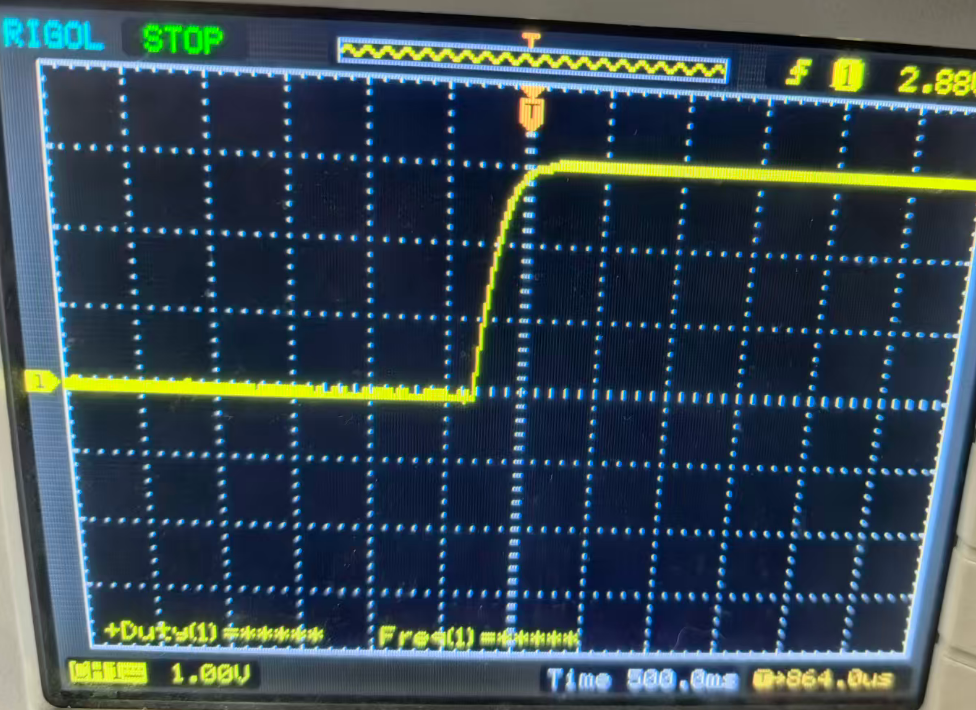

示波器测量复位信号
代码中：写低，然后延时100ms，然后写高。
1） 设置 触发模式为上升沿触发。

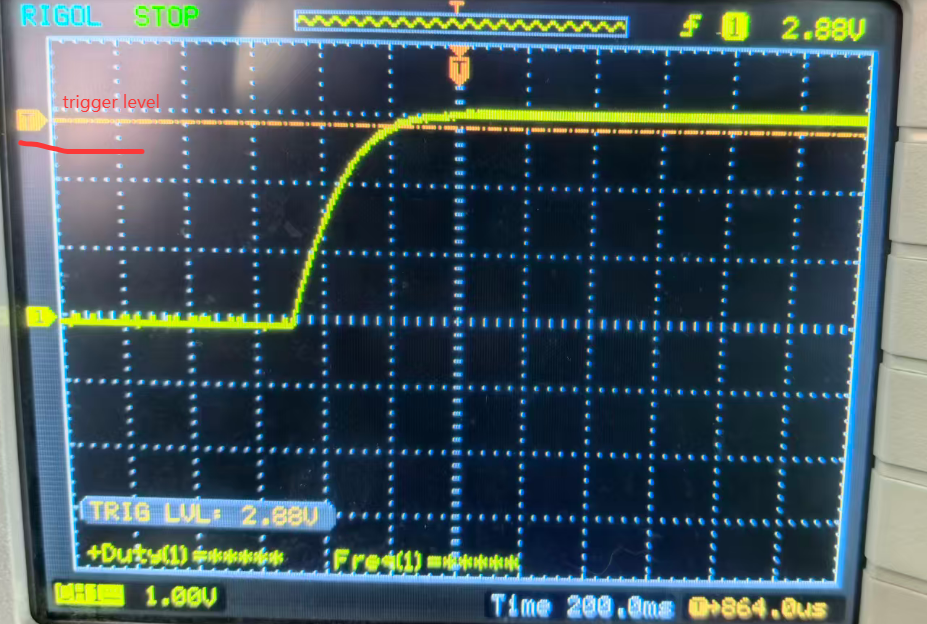

2） 设置触发电平为近3V ，如下图所示T线 trigger level。主要防止探针点击测量点时手抖误触发。
3） 设置单次触发。
4） 设置水平方向的时间为200ms（参考代码里面延时100ms）
结论： 复位符合芯片手册要求。
上电信号
poweron信号为高，测量比较简单。但为高，给芯片上电时，I2C 的SCL 一直为低，像是被拉死了。

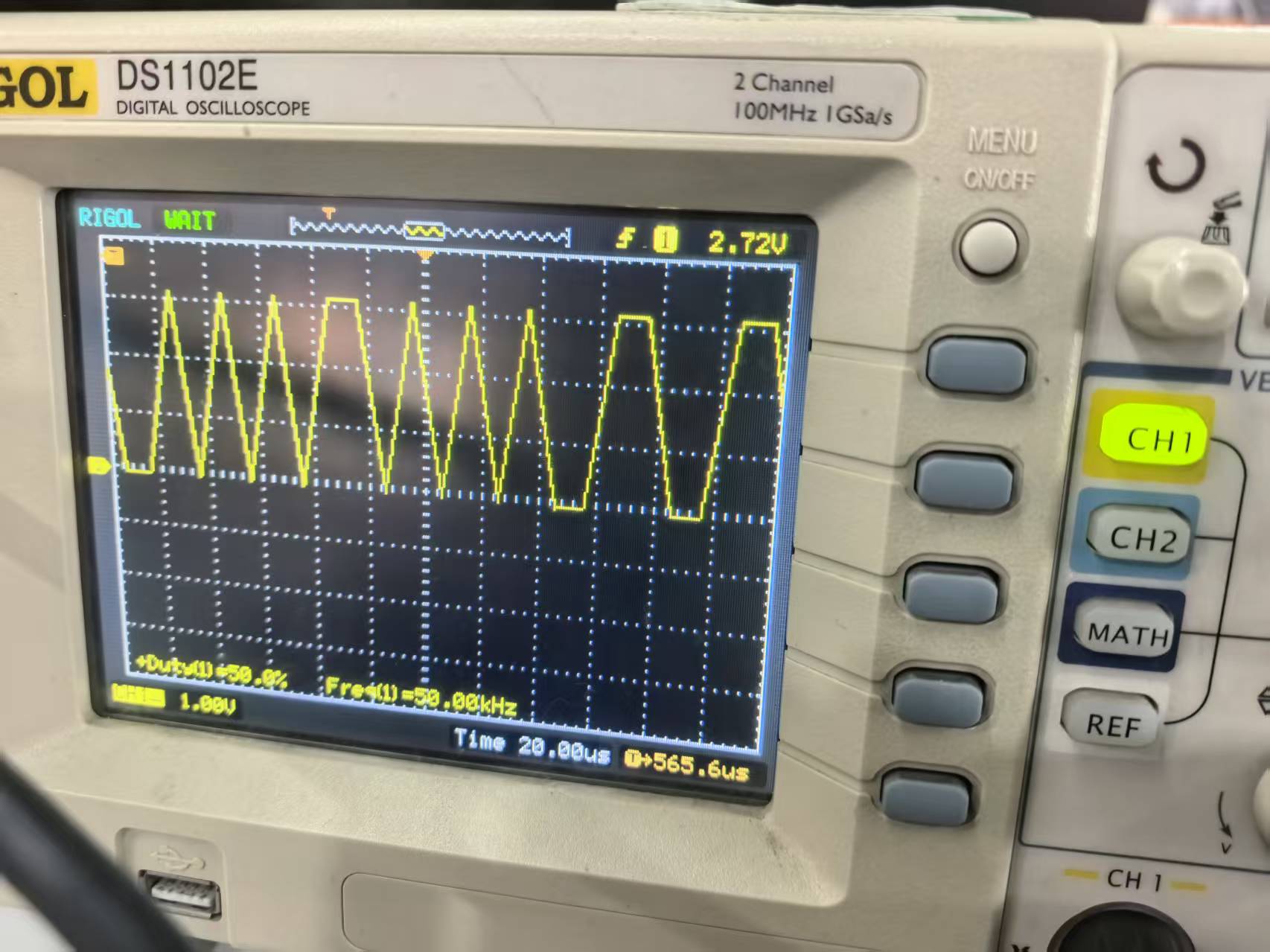

而poweron 为低时，即不给芯片上电。从EC发出的I2C时钟则正常的很。 如下图：
频率为100K
正常读写I2C的情况
正常读写I2C时，是很快的一个过程。为了用示波器抓住，需要做如下设置：

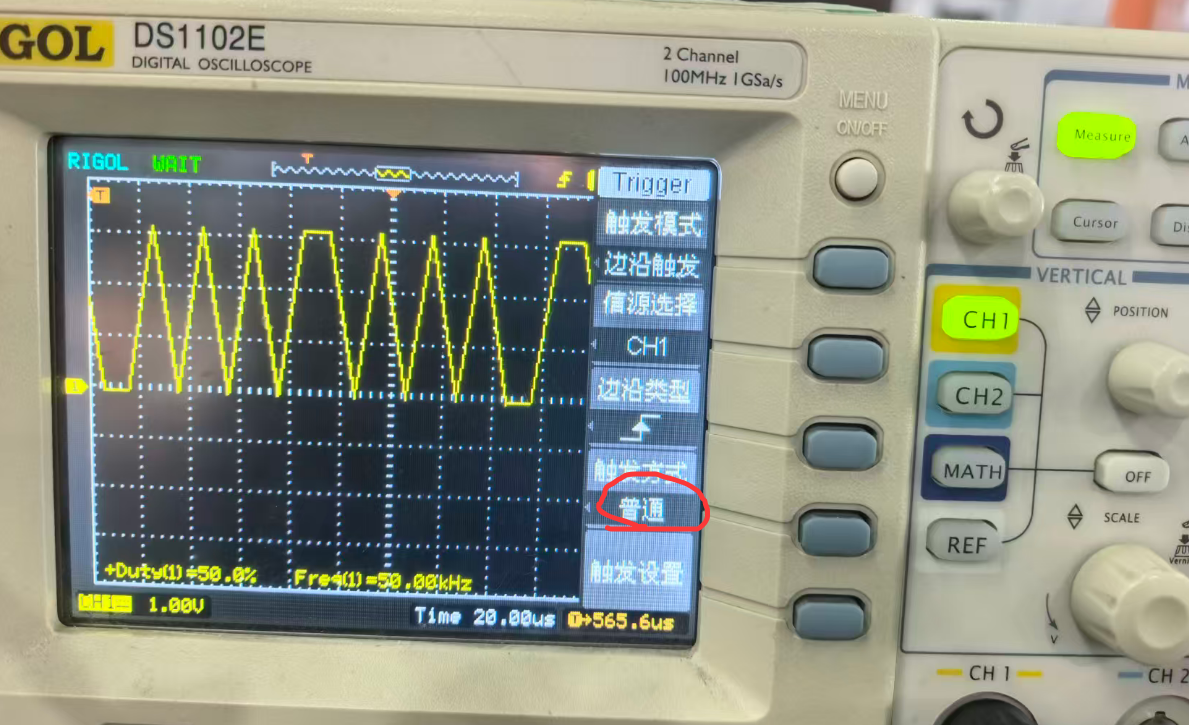

1） 触发模式由单次或者auto 修改为普通，如下图设置

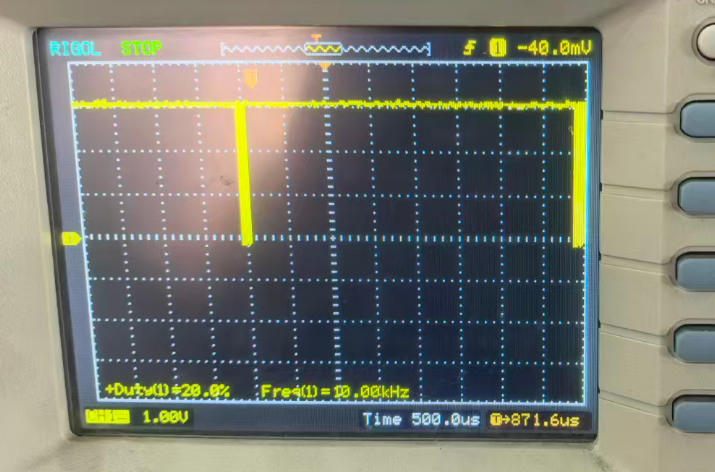

2） 100K频率虽然设置10us-20us的时间间隔较为准确，但实际抓取时，时间太短抓不到。这里设置500us，先抓到，然后再放到。

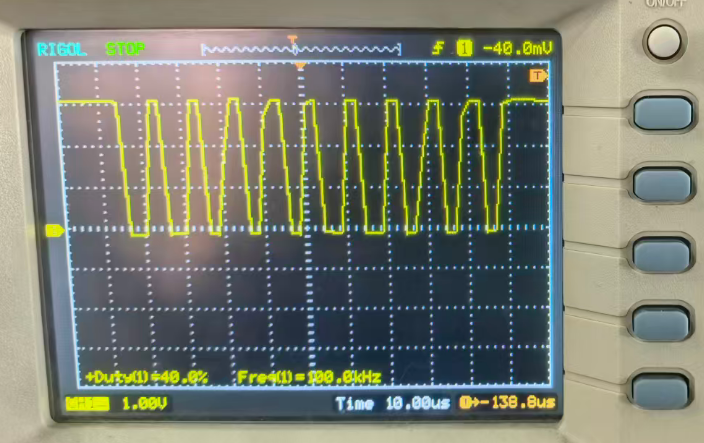

3）上图放大后的效果
I2C总结
在EC 初始化的流程中，有上电控制流程，在此流程中，设置HDMI转VGA的上电使能，而后再通过I2C对此芯片进行访问。此时I2C不通，I2C SCL SDA一直为低，像是被拉死的状态，而HDMI转VGA的复位与上电都是正常的。
而单独开一个线程，在主机SOC上电后，此线程会通过I2C 访问HDMI转VGA芯片，此时I2C工作正常，可以正常配置转换芯片。
HPD
理论上讲，VGA 连接器在检测到显示器插入后，通过R\G\B三个管脚阻抗状态的变化，引起SOC HPD的状态变化，进而通知SOC 显示器插入。
但是由于转换芯片没有这个感知功能，也就不能通知SOC 是否有VGA显示器插入。而SOC不能检测到VGA 插入也就不会输出任何内容。

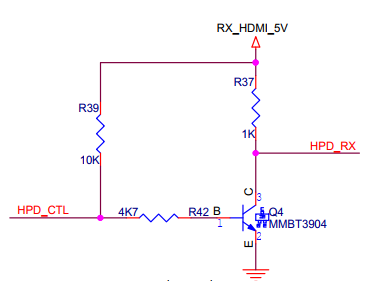

通过强制设置HPD状态，在EC配置 转换芯片时，即设置HPD的状态为插入。
设置前：hpd _status为out ，即拔出。
------------------------------------------------------------------hw_status-------------------------------------------------------------
hpd_status :out |oe_status :on |avmute_status :unknown |control_stable :no |
h_total :8496 |v_total :1110 |h_act :7680 |v_act :1080 |
ctrl_phy_cross :no |hpd_in_cnt :0 |hpd_out_cnt :0 | |
------------------------------------------------------------------hw_cfg----------------------------------------------------------------设置后：hpd _status为in，即插入。
------------------------------------------------------------------hw_status-------------------------------------------------------------
hpd_status :in |oe_status :on |avmute_status :unmute |control_stable :yes |
h_total :2200 |v_total :1125 |h_act :1920 |v_act :1080 |
ctrl_phy_cross :no |hpd_in_cnt :2 |hpd_out_cnt :0 | |
------------------------------------------------------------------hw_cfg----------------------------------------------------------------总结
1） 经由EC控制的芯片，其上电时机与EC 访问此芯片的时机有比较严格要求。而且关联其他设备上电。比如SOC上电后，EC才能正常访问转换芯片。
2） 经过转换芯片的显示方式。某些功能、状态检测的管脚与直连的方式大不相同，需要软硬件配置一起处理。在设计开发时要充分考虑。
