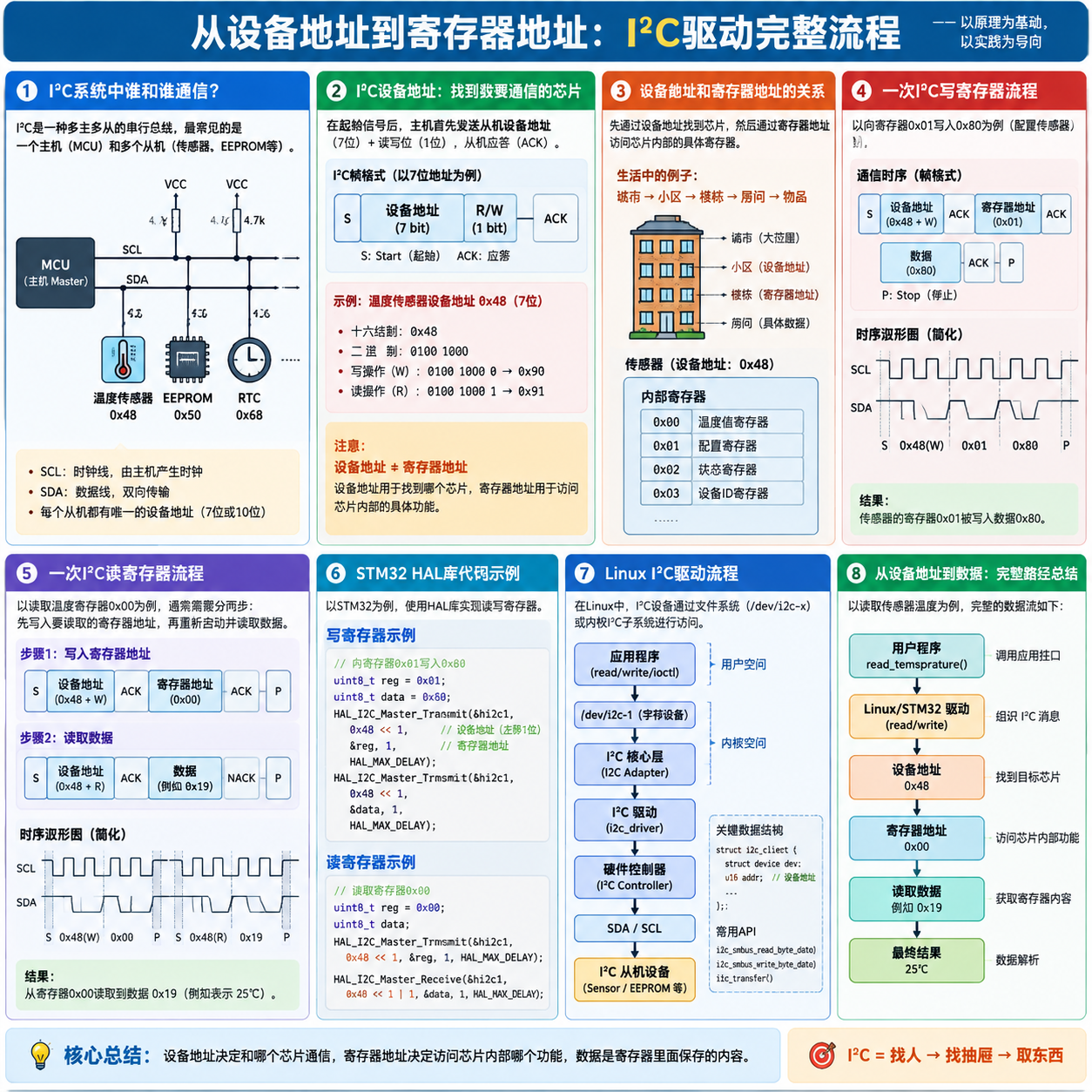

从设备地址到寄存器地址：I²C驱动完整流程详解
摘要：
在嵌入式开发中，I²C是最常用的外设通信协议之一。很多初学者容易混淆两个概念：
- I²C设备地址（Device Address）
- 寄存器地址（Register Address）
实际驱动开发中，我们经常看到类似：
ci2c_write(0x48,0x01,0x80);那么：
- 0x48是什么？
- 0x01是什么？
- 0x80又是什么？
本文将从通信底层原理开始，完整解析一次I²C读写过程。
一、I²C通信基本结构
1.1 什么是I²C？
I²C（Inter-Integrated Circuit）是一种由 Philips（现 NXP）提出的串行通信协议。
它最大的特点：
- 两根线完成通信
- 支持多个设备挂载
- 每个设备拥有唯一地址
I²C总线包含两根信号线：
| 信号 | 作用 |
|---|---|
| SCL | 时钟线 |
| SDA | 数据线 |
结构如下：
MCU
Master
|
------------------
SCL SDA
| |
| |
----------------------------
I²C Bus
| |
| |
Temperature EEPROM
0x48 0x50其中：
MCU：
- 负责产生时钟
- 主动发起通信
称为：
Master（主机）传感器：
- 被动响应
- 根据地址接收数据
称为：
Slave（从机）二、I²C设备地址是什么？
2.1 为什么需要设备地址？
假设：
一条I²C总线上连接：
MCU
|
|
+----温度传感器
|
+----EEPROM
|
+----RTC那么MCU发送数据时：
到底给谁？
所以每个芯片都有一个地址：
例如：
| 设备 | 地址 |
|---|---|
| 温度传感器 | 0x48 |
| EEPROM | 0x50 |
| RTC | 0x68 |
通信开始：
MCU首先发送：
我要找地址0x48的设备只有地址匹配的芯片响应。
三、I²C地址格式
常见I²C地址：
7bit地址
例如：
温度传感器：
0x48二进制：
0100 1000但是实际传输时：
需要加入读写位。
格式：
+------------+-----+
| 地址7bit |R/W |
+------------+-----+例如：
写：
0x48 <<1 |0
=
0x90读：
0x48 <<1 |1
=
0x91所以：
0x48
不是实际发送的数据
而是设备逻辑地址四、设备地址 ≠ 寄存器地址
这是I²C驱动最容易理解错误的地方。
例如：
一个温度传感器：
设备地址：
0x48内部：
Sensor
地址0x48
内部寄存器：
0x00 温度寄存器
0x01 配置寄存器
0x02 状态寄存器
0x03 ID寄存器关系：
I²C地址
|
|
找到芯片
|
|
寄存器地址
|
|
找功能
|
|
数据举个生活例子：
城市
|
小区
|
楼栋
|
房间对应：
设备地址
|
寄存器地址
|
寄存器数据五、I²C写寄存器流程
假设：
修改传感器配置寄存器：
寄存器：
0x01
写入：
0x80通信过程：
START
↓
设备地址
0x48 + W
↓
寄存器地址
0x01
↓
数据
0x80
↓
STOP对应时序：
SCL
_|‾|_|‾|_|‾|_|‾|_|‾|
SDA
START
0x48
ACK
0x01
ACK
0x80
STOP最终：
芯片内部：
REG[0x01]=0x80六、I²C读寄存器流程
读取温度：
目标：
读取：
0x00寄存器很多芯片读取需要两步。
第一步：告诉芯片我要哪个寄存器
发送：
START
↓
0x48 + W
↓
0x00
↓
STOP第二步：读取数据
重新开始：
START
↓
0x48 + R
↓
DATA
↓
STOP完整过程：
MCU
发送:
设备地址
0x48
↓
寄存器
0x00
↓
重新START
↓
读取数据
↓
25℃七、STM32 HAL库中的I²C驱动
实际代码：
写寄存器
c
uint8_t reg = 0x01;
uint8_t data = 0x80;
HAL_I2C_Master_Transmit(
&hi2c1,
0x48<<1,
®,
1,
100
);
HAL_I2C_Master_Transmit(
&hi2c1,
0x48<<1,
&data,
1,
100
);对应：
| 代码 | 含义 |
|---|---|
| 0x48 | 设备地址 |
| 0x01 | 寄存器地址 |
| 0x80 | 数据 |
八、Linux I²C驱动流程
Linux中：
应用程序不会直接操作SDA/SCL。
完整链路：
应用程序
|
read/write/ioctl
|
/dev/i2c-x
|
I2C Adapter
|
I2C Driver
|
硬件控制器
|
SDA/SCL
|
Sensor九、Linux驱动中的关键结构
Linux：
c
struct i2c_client
{
unsigned short addr;
};里面保存：
设备地址
0x48读取寄存器：
常见接口：
c
i2c_smbus_read_byte_data(
client,
0x00
);这里：
client：
代表：
哪个设备0x00：
代表：
哪个寄存器十、一次完整的数据读取过程
例如：
读取温度。
最终路径：
应用程序
read_temperature()
↓
Linux驱动
↓
I2C消息
↓
设备地址
0x48
↓
找到温度芯片
↓
寄存器地址
0x00
↓
读取数据
↓
0x19
↓
转换
↓
25℃十一、驱动调试常见问题
1. 地址错误
现象：
I2C ACK失败检查：
- 原理图
- 芯片手册
- ADDR引脚
例如：
芯片默认：
0x48但是硬件：
ADDR拉高：
可能变成：
0x492. 忘记左移
错误：
c
i2c_write(0x48)某些HAL库需要：
正确：
c
i2c_write(0x48<<1)原因：
HAL使用8bit地址。
3. 寄存器地址长度错误
有些芯片：
8bit寄存器：
0x00有些：
16bit寄存器：
0x1234需要根据Datasheet确定。
十二、总结
理解I²C最重要的三个概念：
1. 设备地址
决定：
我要和哪个芯片通信
例如：
0x482. 寄存器地址
决定：
我要访问芯片里面哪个功能
例如：
0x00 温度
0x01 配置3. 数据
决定：
我要写入什么或者读取什么
例如：
0x80最终关系：
I²C通信
设备地址
↓
找到芯片
↓
寄存器地址
↓
找到功能
↓
数据
↓
完成读写一句话总结：
I²C设备地址负责"找芯片"，寄存器地址负责"找芯片内部功能"，数据负责"读写具体内容"。理解这三个层级，就掌握了90%的I²C驱动开发基础。
