基于C++的《Head First设计模式》笔记——状态模式

目录

一.专栏简介

二.状态图

三.State接口和类

四.状态模式和定义

五.策略模式和状态模式的区别

六.完整代码和运行结果

七.总结

---

一.专栏简介

本专栏是我学习《head first》设计模式的笔记。这本书中是用Java语言为基础的，我将用C++语言重写一遍，并且详细讲述其中的设计模式，涉及是什么，为什么，怎么做，自己的心得等等。希望阅读者在读完我的这个专题后，也能在开发中灵活且正确的使用，或者在面对面试官时，能够自信地说自己熟悉常用设计模式。

本章将开始状态模式的学习，这是策略模式的双胞胎兄弟。

二.状态图

这是一个状态图，每个圆圈是一个状态，总共五个状态，箭头上的文字是行为，至少五种行为。

我们打算把状态对象封装进它们的类，让后在动作发生时让机器类委托给当前状态。在这里，我们遵循以下设计原则，因此最后应该得到一个更容易维护的设计。我们打算这么做：

1. 首先，我们打算定义一个State接口，里面针对糖果机内的每个动作有一个方法。
2. 然后我们打算为机器的每个状态实现一个State类。这些类将负责在相应状态下的机器行为。
3. 最后，我们打算去除所有条件代码，把工作委托给State类。

我们不仅遵循设计原则，正如我们将看到的，实际上我们实现了状态模式。不过，在重新编写我们代码后，我们再学习官方的状态模式......

三.State接口和类

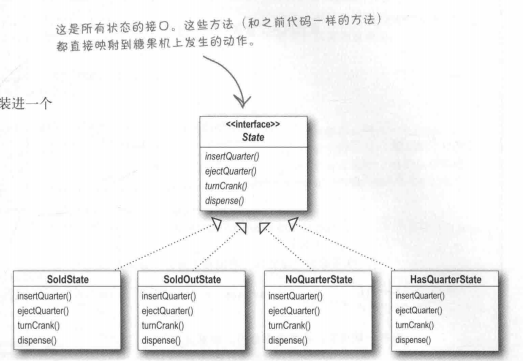

首先我们来为State创建一个接口，所有状态都要实现它：

把设计中的每个状态封装进一个实现State接口的类。

是时候实现状态了，我们知道了我们要什么行为，只需要把它变成代码。代码如下：

state.h:

#pragma once

#include <iostream>
using namespace std;

struct State
{
	virtual void insertQuarter() = 0;
	virtual void ejectQuarter() = 0;
	virtual void turnCrank() = 0;
	virtual void dispense() = 0;
};

class NoQuarterState : public State
{
public:
	NoQuarterState(GumballMachine* gumballMachine):
		_gumballMachine(gumballMachine)
	{}
	void insertQuarter() override
	{
		cout << "你放入了25美分" << endl;
		_gumballMachine->setState(_gumballMachine->getHasQuarterState());
	}
	void ejectQuarter() override
	{
		cerr << "你尚未投入25分钱" << endl;
	}
	void turnCrank() override
	{
		cerr << "你转动曲柄但没有25分钱" << endl;
	}
	void dispense() override
	{
		cerr << "你需要先投钱" << endl;
	}
private:
	GumballMachine* _gumballMachine;
};

class HasQuarterState : public State
{
public:
	HasQuarterState(GumballMachine* gumballMachine):
		_gumballMachine(gumballMachine)
	{}
	void insertQuarter() override
	{
		cerr << "你不能投入另一个25分钱" << endl;
	}
	void ejectQuarter() override
	{
		cout << "已退回25分钱" << endl;
		_gumballMachine->setState(_gumballMachine->getNoQuarterState());
	}
	void turnCrank() override
	{
		cout << "已转动" << endl;
		_gumballMachine->setState(_gumballMachine->getSoldState());
	}
	void dispense() override
	{
		cerr << "没发放糖果" << endl;
	}
private:
	GumballMachine* _gumballMachine;
};

class SoldState : public State
{
public:
	SoldState(GumballMachine* gumballMachine):
		_gumballMachine(gumballMachine)
	{}
	void insertQuarter() override
	{
		cerr << "请稍后，我们马上给你糖果" << endl;
	}
	void ejectQuarter() override
	{
		cerr << "抱歉，你已经转过曲柄" << endl;
		_gumballMachine->setState(_gumballMachine->getNoQuarterState());
	}
	void turnCrank() override
	{
		cerr << "不会因为转两次就再给你一颗糖果" << endl;
	}
	void dispense() override
	{
		cerr << "发放糖果" << endl;
		_gumballMachine->releaseBall();
		int count = _gumballMachine->getCount();
		if(count) _gumballMachine->setState(_gumballMachine->getNoQuarterState());
		else
		{
			cerr << "没糖果了" << endl;
			_gumballMachine->setState(_gumballMachine->getSoldOutState());
		}
	}
private:
	GumballMachine* _gumballMachine;
};

class SoldOutState : public State
{
public:
	SoldOutState(GumballMachine* gumballMachine) :
		_gumballMachine(gumballMachine)
	{}
	void insertQuarter() override
	{
		cerr << "机器已经售罄" << endl;
	}
	void ejectQuarter() override
	{
		cerr << "你还没有投入25分钱" << endl;
	}
	void turnCrank() override
	{
		cerr << "机器已经售罄" << endl;
	}
	void dispense() override
	{
		cerr << "机器已经售罄" << endl;
	}
private:
	GumballMachine* _gumballMachine;
};

class WinnerState : public State
{
public:
	WinnerState(GumballMachine* gumballMachine):
		_gumballMachine(gumballMachine)
	{}
	void insertQuarter() override
	{
		cerr << "请稍后，我们马上给你糖果" << endl;
	}
	void ejectQuarter() override
	{
		cerr << "抱歉，你已经转过曲柄" << endl;
	}
	void turnCrank() override
	{
		cerr << "不会因为转两次就再给你一颗糖果" << endl;
	}
	void dispense() override
	{
		_gumballMachine->releaseBall();
		int count1 = _gumballMachine->getCount();
		if (count1 > 0)
		{
			_gumballMachine->releaseBall();
			int count2 = _gumballMachine->getCount();
			if (count2) _gumballMachine->setState(_gumballMachine->getNoQuarterState());
			else _gumballMachine->setState(_gumballMachine->getSoldOutState());
		}
	}
private:
	GumballMachine* _gumballMachine;
};

class GumballMachine
{
public:
	GumballMachine(int numberGumballs) :
		soldOutState(new SoldOutState(this)),
		noQuarterState(new NoQuarterState(this)),
		hasQuarterState(new HasQuarterState(this)),
		soldState(new SoldState(this)),
		count(numberGumballs)
	{
		if (count) state = noQuarterState;
		else state = soldOutState;
	}
	void insertQuarter() { state->insertQuarter(); }
	void ejectQuarter() { state->ejectQuarter(); }
	void turnCrank()
	{
		state->turnCrank();
		state->dispense();
	}
	void setState(State* s) { state = s; }
	void releaseBall()
	{
		cout << "放出一颗糖果" << endl;
		if (count > 0) --count;
	}
	int getCount() { return count; }
	State* getSoldOutState() { return soldOutState; }
	State* getNoQuarterState() { return noQuarterState; }
	State* getHasQuarterState() { return hasQuarterState; }
	State* getSoldState() { return soldState; }
private:
	State* soldOutState;
	State* noQuarterState;
	State* hasQuarterState;
	State* soldState;

	int count = 0;
	State* state;
};

1. 把每个状态的行为局部化到它自己的类中。
2. 避免所有烦人，难以维护的if语句。
3. 通过添加新的状态类（我们马上就这样做），使得每一个状态对修改关闭，糖果机对扩展开放。
4. 创建更紧密映射万能糖果公司状态图、更容易阅读和理解的代码以及类结构。

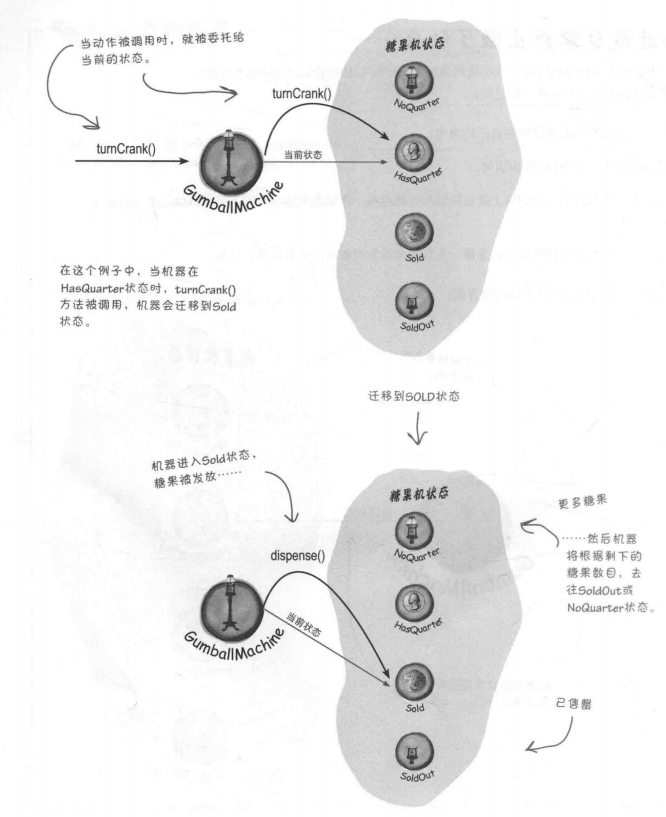

现在继续来看看我们已经做了的功能方面：

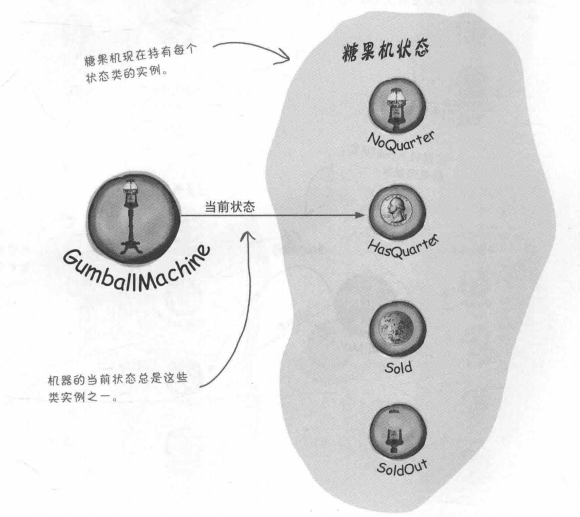

文字描述如图中所示：

四.状态模式和定义

状态模式允许对象在内部状态改变时改变其行为。对象看起来好像改变了它的类。

实际上我们知道我们是在使用组合来简单引用不同的状态对象，造成类改变的假象。

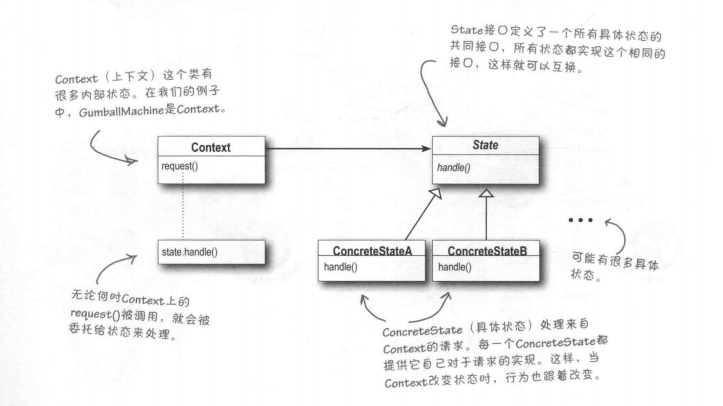

状态模式类图：

五.策略模式和状态模式的区别

对于状态模式，我们把一组行为封装进状态对象，context随时（把责任）委托给这些状态之一。随着时间的推移，当前状态不断在各个状态对象之间改变，以反映context的内部状态，因此，context的行为也随着时间的推移而改变。客户通常对状态对象知道得很少，甚至不知道。

对于策略，客户通常指定context要组合的策略对象。现在，虽然模式提供了弹性，可以在运行时改变策略对象，但对于一个context对象来说，经常有一个最适合的策略对象。

一般来说，把策略模式想成子类化的一个弹性替代方案；如果你使用继承定义了一个类的行为，那么你就和这个行为黏在一起了，很难改变。有了策略，我们可以通过组合不同的对象改变行为。

把状态模式想成在context中放进许多条件的一个替代方案，通过把行为封装进状态对象，你可以简单地在context中改变状态对象来改变其行为。

六.完整代码和运行结果

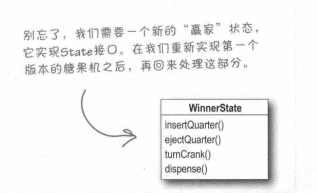

完整代码中我们加入了赢家状态。

state.h:

#pragma once

#include <iostream>
#include <ctime>
using namespace std;

struct State
{
	virtual void insertQuarter() = 0;
	virtual void ejectQuarter() = 0;
	virtual void turnCrank() = 0;
	virtual void dispense() = 0;
	virtual void refill() = 0;
};

class GumballMachine
{
public:
	GumballMachine(int numberGumballs);
	void insertQuarter() { state->insertQuarter(); }
	void ejectQuarter() { state->ejectQuarter(); }
	void turnCrank()
	{
		state->turnCrank();
		state->dispense();
	}
	void setState(State* s) { state = s; }
	void releaseBall()
	{
		cout << "放出一颗糖果" << endl;
		if (count > 0) --count;
	}
	void refill(int addCount)
	{
		count += addCount;
		cout << "加入了" << addCount << "颗糖果，现在糖果总数为" << count << "颗" << endl;
		state->refill();
	}
	int getCount() const { return count; }
	State* getSoldOutState() { return soldOutState; }
	State* getNoQuarterState() { return noQuarterState; }
	State* getHasQuarterState() { return hasQuarterState; }
	State* getSoldState() { return soldState; }
	State* getWinnerState() { return winnerState; }
private:
	State* soldOutState;
	State* noQuarterState;
	State* hasQuarterState;
	State* soldState;
	State* winnerState;

	int count = 0;
	State* state;
};

class NoQuarterState : public State
{
public:
	NoQuarterState(GumballMachine* gumballMachine):
		_gumballMachine(gumballMachine)
	{}
	void insertQuarter() override
	{
		cout << "你放入了25美分" << endl;
		_gumballMachine->setState(_gumballMachine->getHasQuarterState());
	}
	void ejectQuarter() override
	{
		cerr << "你尚未投入25分钱" << endl;
	}
	void turnCrank() override
	{
		cerr << "你转动曲柄但没有25分钱" << endl;
	}
	void dispense() override
	{
		cerr << "你需要先投钱" << endl;
	}
	void refill() override
	{

	}
private:
	GumballMachine* _gumballMachine;
};

class HasQuarterState : public State
{
public:
	HasQuarterState(GumballMachine* gumballMachine):
		_gumballMachine(gumballMachine)
	{
		srand((unsigned int)time(NULL));
	}
	void insertQuarter() override
	{
		cerr << "你不能投入另一个25分钱" << endl;
	}
	void ejectQuarter() override
	{
		cout << "已退回25分钱" << endl;
		_gumballMachine->setState(_gumballMachine->getNoQuarterState());
	}
	void turnCrank() override
	{
		cout << "已转动" << endl;
		int r = rand() % 10;
		if(r == 0 && _gumballMachine->getCount() > 1) _gumballMachine->setState(_gumballMachine->getWinnerState());
		else _gumballMachine->setState(_gumballMachine->getSoldState());
	}
	void dispense() override
	{
		cerr << "没发放糖果" << endl;
	}
	void refill() override
	{

	}
private:
	GumballMachine* _gumballMachine;
};

class SoldState : public State
{
public:
	SoldState(GumballMachine* gumballMachine):
		_gumballMachine(gumballMachine)
	{}
	void insertQuarter() override
	{
		cerr << "请稍后，我们马上给你糖果" << endl;
	}
	void ejectQuarter() override
	{
		cerr << "抱歉，你已经转过曲柄" << endl;
		_gumballMachine->setState(_gumballMachine->getNoQuarterState());
	}
	void turnCrank() override
	{
		cerr << "不会因为转两次就再给你一颗糖果" << endl;
	}
	void dispense() override
	{
		cout << "发放糖果" << endl;
		_gumballMachine->releaseBall();
		int count = _gumballMachine->getCount();
		if(count) _gumballMachine->setState(_gumballMachine->getNoQuarterState());
		else
		{
			cout << "没糖果了" << endl;
			_gumballMachine->setState(_gumballMachine->getSoldOutState());
		}
	}
	void refill() override
	{

	}
private:
	GumballMachine* _gumballMachine;
};

class SoldOutState : public State
{
public:
	SoldOutState(GumballMachine* gumballMachine) :
		_gumballMachine(gumballMachine)
	{}
	void insertQuarter() override
	{
		cerr << "机器已经售罄" << endl;
	}
	void ejectQuarter() override
	{
		cerr << "你还没有投入25分钱" << endl;
	}
	void turnCrank() override
	{
		cerr << "机器已经售罄" << endl;
	}
	void dispense() override
	{
		cerr << "机器已经售罄" << endl;
	}
	void refill() override
	{
		_gumballMachine->setState(_gumballMachine->getNoQuarterState());
	}
private:
	GumballMachine* _gumballMachine;
};

class WinnerState : public State
{
public:
	WinnerState(GumballMachine* gumballMachine):
		_gumballMachine(gumballMachine)
	{}
	void insertQuarter() override
	{
		cerr << "请稍后，我们马上给你糖果" << endl;
	}
	void ejectQuarter() override
	{
		cerr << "抱歉，你已经转过曲柄" << endl;
	}
	void turnCrank() override
	{
		cerr << "不会因为转两次就再给你一颗糖果" << endl;
	}
	void dispense() override
	{
		_gumballMachine->releaseBall();
		int count1 = _gumballMachine->getCount();
		if (count1 > 0)
		{
			_gumballMachine->releaseBall();
			cout << "你是赢家，你获得了两颗糖果" << endl;
			int count2 = _gumballMachine->getCount();
			if (count2) _gumballMachine->setState(_gumballMachine->getNoQuarterState());
			else _gumballMachine->setState(_gumballMachine->getSoldOutState());
		}
		else
		{
			cout << "没糖果了" << endl;
			_gumballMachine->setState(_gumballMachine->getSoldOutState());
		}
	}
	void refill() override
	{

	}
private:
	GumballMachine* _gumballMachine;
};

GumballMachine::GumballMachine(int numberGumballs) :
	soldOutState(new SoldOutState(this)),
	noQuarterState(new NoQuarterState(this)),
	hasQuarterState(new HasQuarterState(this)),
	soldState(new SoldState(this)),
	winnerState(new WinnerState(this)),
	count(numberGumballs)
{
	if (count) state = noQuarterState;
	else state = soldOutState;
}

在代码中我们加入了赢家状态，并且在有25分钱状态里我们在转动把柄后用随机数判断是不是赢家，进而跳转到不同的状态。另外还新增了refill方法，支持往机器中加入更多糖果。

main.cpp:

#include "state.h"

int main()
{
	GumballMachine gumballMachine(5);

	gumballMachine.insertQuarter();
	gumballMachine.turnCrank();
	gumballMachine.insertQuarter();
	gumballMachine.turnCrank();
	gumballMachine.insertQuarter();
	gumballMachine.turnCrank();
	gumballMachine.insertQuarter();
	gumballMachine.turnCrank();
	gumballMachine.insertQuarter();
	gumballMachine.turnCrank();

	gumballMachine.refill(10);

	gumballMachine.insertQuarter();
	gumballMachine.turnCrank();
	gumballMachine.insertQuarter();
	gumballMachine.turnCrank();

	return 0;
}

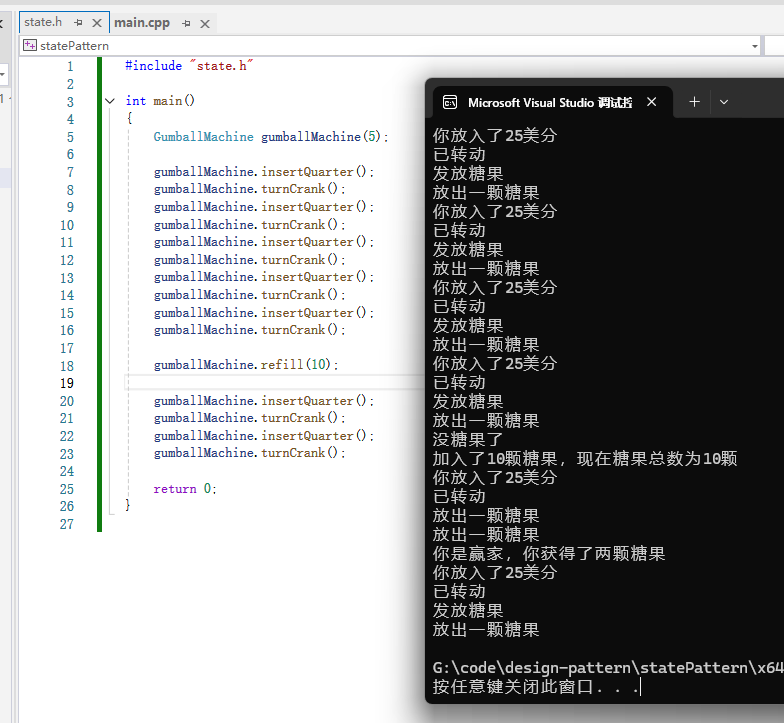

运行结果：

七.总结

• 状态模式允许一个对象基于内部状态拥有许多不同的行为。
• 和过程式状态机不同，状态模式用真正的类代表每个状态。
• Context把行为委托给所组合的当前状态对象。
• 通过把每个状态封装进一个类，我们把以后需要做的任何改变局部化了。
• 状态和策略模式有相同的类图，但它们的意图不同。
• 策略模式通常会用行为或算法来配置Context类。
• 状态模式允许Context随着状态的改变来改变行为。
• 状态迁移可以由State类或Context类来控制。
• 使用状态模式通常会导致设计中类数目增加。
• 状态类可以在多个Context实例之间共享。
