Linux 内核 vm_area_struct与vm_struct

vm_area_struct ：管理【进程的用户态虚拟内存】

vm_struct ：管理【内核态的虚拟内存】

vm_area_struct 是进程用户态虚拟内存的分段描述符 ，vm_struct 是内核全局虚拟内存的描述符 ，二者无任何继承关系，是两套独立的内存管理体系。一个管用户层虚拟内存，一个管内核层虚拟内存；

vm_area_struct与vm_struct对比表

对比维度	`vm_area_struct`	`vm_struct`
核心归属	进程地址空间（`mm_struct`）	内核全局地址空间（唯一，所有进程共享）
管理对象	进程的用户态虚拟地址区间	内核的内核态虚拟地址区间
映射物理内存	物理内存页（用户进程的堆 / 栈 / 代码段 /mmap 映射）	物理内存页（内核的缓冲区 / 驱动内存 / 模块空间）
是否参与页表映射	参与，最终会生成进程的用户态页表项	参与，最终会生成内核的全局页表项
是否支持 Swap 换出	支持，普通 VMA 的物理页可被 swap out 到交换分区	绝对不支持，内核内存禁止 Swap
是否可加锁（vm_lock）	支持，打`VM_LOCKED`标记，物理页常驻内存	无锁机制，内核内存本身就常驻物理内存
内存属性	可私有（进程独占）、可共享（多进程共享）	全局共享，所有进程的内核态都能访问同一段地址
核心标志位	`VM_READ/WRITE/EXEC/LOCKED/SHARED/ANON`	`VM_IO/VM_ALLOC/VM_MAP` 等内核专属标志
核心关联结构体	`mm_struct`（一对多，一个进程对应多个 VMA）	`vmap_area`、`vmap_pgtables`（内核虚拟内存池）
是否有并发锁保护	Linux5.4 + 有`vm_lock`自旋锁 + 进程`mmap_lock`	内核全局`vmap_lock`自旋锁保护，全局唯一

vm_area_struct 是 Linux 内核描述进程虚拟地址空间中连续区间 的核心数据结构，它也被称为虚拟内存区域（VMA） 。内核通过管理多个 vm_area_struct 实例，构建出进程的完整虚拟地址空间，同时实现虚拟内存的权限控制、映射管理和缺页异常处理。

进程的虚拟地址空间并非整块连续的区域，而是由多个互不重叠、权限不同的 VMA 组成，例如：

代码段（.text）：只读、可执行
数据段（.data/.bss）：可读可写、不可执行
堆（heap）：可读可写、动态扩展
栈（stack）：可读可写、自动扩展
内存映射段（mmap）：如共享库、文件映射

`vm_area_struct` 的核心作用：

描述一个连续虚拟地址区间的起始地址、结束地址、访问权限。
关联该区间对应的内存映射类型（如匿名映射、文件映射）。
提供缺页异常处理函数，当进程访问该区间未映射的地址时，内核会调用对应的处理逻辑。
组织成红黑树和双向链表，方便内核快速查找、插入和删除 VMA。

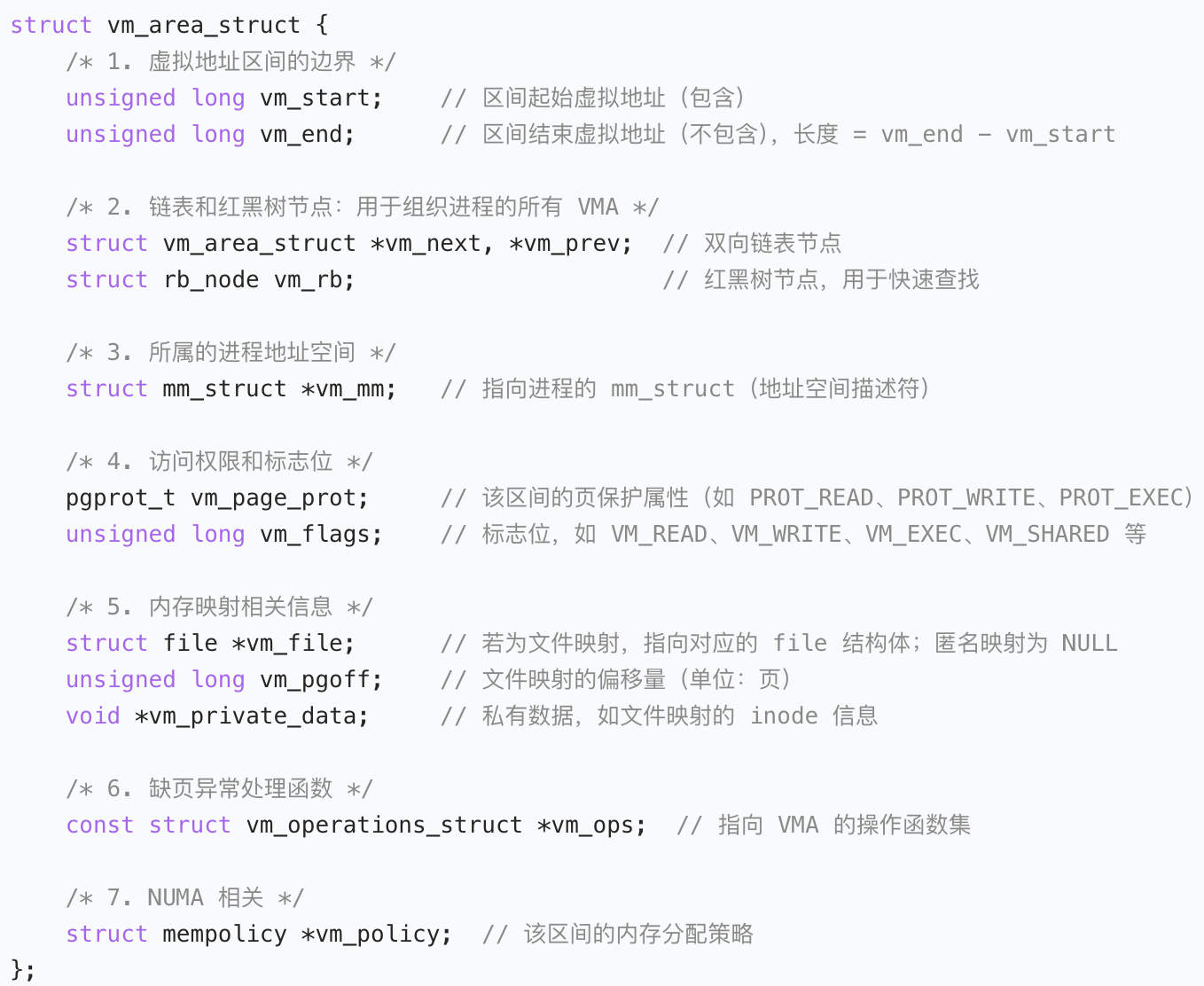

`vm_area_struct` 的结构体定义

关键字段解析

字段	核心作用
`vm_start`/`vm_end`	定义 VMA 的虚拟地址范围，左闭右开区间 `[vm_start, vm_end)`
`vm_mm`	关联到进程的 `mm_struct`，一个 `mm_struct` 对应多个 `vm_area_struct`
`vm_page_prot`	页表项的保护属性，最终会写入 PTE 表项的权限位，由 MMU 硬件强制执行
`vm_flags`	软件层面的标志，控制内核对该 VMA 的处理逻辑，如 `VM_SHARED`（共享映射）、`VM_ANON`（匿名映射）
`vm_ops`	缺页处理的核心接口，例如 `fault` 函数用于处理该 VMA 的缺页异常
`vm_file`	区分映射类型：非 NULL 为文件映射（如 mmap 共享库），NULL 为匿名映射（如堆、栈）

`vm_area_struct` 的组织方式

每个进程的 mm_struct 中，通过两种数据结构组织所有 vm_area_struct：

双向链表 ：字段 mm->mmap 指向链表头，vm_next/vm_prev 串联所有 VMA，适合遍历所有区间（如进程退出时销毁所有 VMA）。
红黑树 ：字段 mm->mm_rb 指向树根，vm_rb 为树节点，适合快速查找（如缺页异常时定位 VMA）。

两种结构的关系：同一个 VMA 同时存在于链表和红黑树中，内核根据场景选择不同的结构操作。

关键标志位 `vm_flags` 与权限控制

vm_flags 是 VMA 的核心属性，控制内核对该区间的管理策略，常见标志位如下：

标志位	含义
`VM_READ`	该区间允许读访问
`VM_WRITE`	该区间允许写访问
`VM_EXEC`	该区间允许执行
`VM_SHARED`	共享映射（多个进程可共享该区间的物理页）
`VM_ANON`	匿名映射（无对应的文件，如堆、栈）
`VM_GROWSDOWN`	该区间可向下扩展（如栈）
`VM_GROWSUP`	该区间可向上扩展（如堆）

权限检查规则：

进程访问 VMA 的权限必须包含在 vm_flags 中，否则触发缺页异常。
vm_page_prot 是 vm_flags 的硬件映射，内核会将 vm_flags 转换为页表项的权限位（如 _PAGE_READ、_PAGE_WRITE），由 MMU 强制执行。

VMA 的创建

当进程通过 mmap()、brk() 等系统调用申请虚拟内存时，内核会创建新的 vm_area_struct：

mmap() 系统调用 ：用户态调用 mmap() 后，内核执行 do_mmap() 函数，分配一段空闲虚拟地址区间，初始化 vm_area_struct 的字段（如 vm_start、vm_end、vm_ops、vm_file），并将其插入到 mm_struct 的链表和红黑树中。
堆扩展（brk()） ：brk() 会调整堆对应的 VMA 的 vm_end 地址，若相邻地址无冲突，直接扩展；否则创建新 VMA。
栈扩展：栈的扩展是自动的，当进程访问栈顶之外的地址时，触发缺页异常，内核会扩展栈对应的 VMA。

VMA 的查找

内核需要频繁查找进程虚拟地址对应的 VMA，例如缺页异常处理 、内存保护检查 时，核心函数是 find_vma()：

struct vm_area_struct *find_vma(struct mm_struct *mm, unsigned long addr);

功能：在 mm 指向的地址空间中，查找包含 addr 或第一个大于 addr 的 VMA。
实现：优先通过红黑树快速查找（时间复杂度 O(logn)），链表仅用于遍历所有 VMA。

VMA 的合并与拆分

合并：当新创建的 VMA 与相邻 VMA 的权限、映射类型、vm_ops 完全相同时，内核会将它们合并为一个大的 VMA，减少 VMA 数量，提升管理效率。
拆分：当进程通过 munmap() 释放 VMA 中间的一段地址时，内核会将原 VMA 拆分为两个独立的 VMA。

VMA 的销毁

当进程释放虚拟内存时（如 munmap()、进程退出），内核会调用 do_munmap() 函数，从链表和红黑树中移除对应的 vm_area_struct，并释放其占用的内存。

`vm_area_struct` 与缺页异常

vm_area_struct 是内核处理缺页异常的关键依据，完整流程如下：

进程访问一个虚拟地址，MMU 发现该地址对应的页表项无效，触发缺页异常。
内核进入缺页异常处理函数 do_page_fault()。
调用 find_vma(mm, addr) 查找该地址所属的 VMA：
- 若未找到 VMA → 地址非法，发送 SIGSEGV 信号终止进程。
- 若找到 VMA → 检查访问权限是否匹配（如写只读 VMA），不匹配则发送 SIGSEGV。
调用 VMA 的 vm_ops->fault 函数，处理具体的缺页逻辑：
- 匿名映射（堆 / 栈） ：分配物理页，建立页表映射（anon_vma 相关逻辑）。
- 文件映射（共享库） ：从磁盘读取文件数据到物理页，建立页表映射（filemap_fault）。
更新页表项，刷新 TLB，异常返回后进程继续执行。

`vm_struct` 的设计初衷：

专门用来描述内核态中，由 vmalloc() 系列函数分配的「虚拟地址连续、物理地址离散」的内核虚拟内存区间，是内核管理「vmalloc 内存区」的核心结构体。

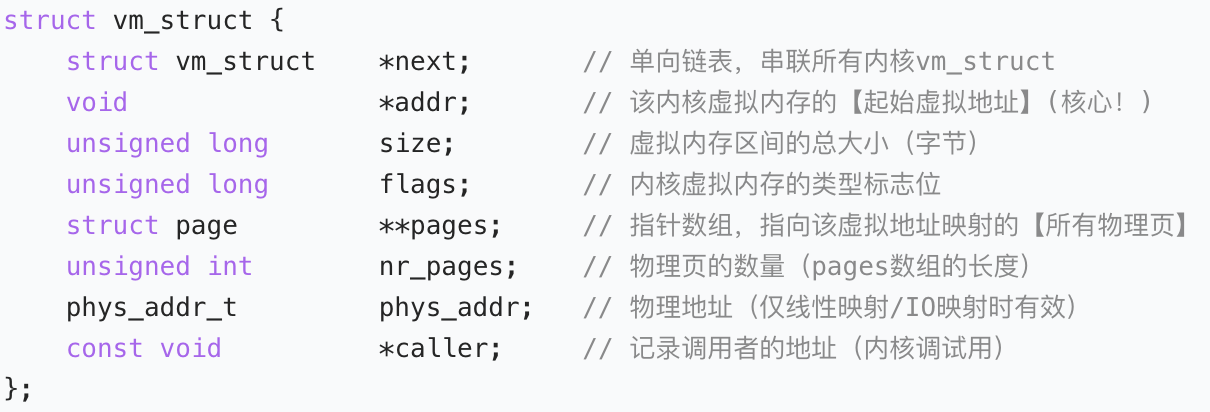

`vm_struct` 结构体完整定义

`vm_struct` 关键字段

addr ：核心字段，内核分配的连续虚拟地址起始地址 ，内核代码直接使用这个地址访问内存，这个地址一定落在内核的 vmalloc 地址区间（x86_64: 0xffffc90000000000 ~ 0xffffe7ffffffffff）；
pages + nr_pages ：pages是物理页指针数组，每个元素指向一个struct page物理页结构体；nr_pages是数组长度，记录该虚拟地址映射了多少个离散的物理页；这两个字段是实现「虚拟连续、物理离散」的核心；
flags ：内核虚拟内存的类型标志，核心取值如下，无其他杂项：
- VM_ALLOC：该内存由vmalloc()分配，物理页离散，虚拟地址连续；
- VM_MAP：该内存由vmap()分配，把已有的物理页映射成连续虚拟地址；
- VM_IOREMAP：该内存是内核对硬件 IO 地址的映射（如驱动映射外设寄存器）；
next ：所有的vm_struct通过单向链表串联，内核维护一个全局的vmlist链表头，管理所有内核态的vm_struct；
phys_addr ：仅在映射物理连续的内存时有效（如 IO 映射），vmalloc()分配的内存该字段为 0。

`vm_struct` 核心特性

归属「内核全局共享」，所有进程共用一份

内核只有一个全局的 vm_struct 链表 （vmlist），所有进程的内核态都访问这同一个链表，所有进程看到的内核虚拟地址空间是完全相同的。

对比：vm_area_struct 是进程私有，每个进程都有自己的 VMA 链表；vm_struct 是内核全局，所有进程共享。

管理「内核态虚拟内存」，绝对禁止用户态访问

vm_struct 描述的虚拟地址，全部落在内核地址空间 （高于PAGE_OFFSET），用户态进程无法直接访问，用户态访问会触发段错误（SIGSEGV），只有内核态代码（驱动、内核模块、内核系统调用）能访问。

对比：vm_area_struct 描述的是用户态虚拟地址，用户态进程可直接访问，内核态通过copy_to_user()/copy_from_user()间接访问。

虚拟地址连续，物理地址离散

这是vm_struct最核心的特点，也是和「线性映射」的核心区别：

内核通过vmalloc()申请内存时，返回的addr是连续的内核虚拟地址，内核代码可以像访问数组一样连续读写；
但这个虚拟地址对应的物理内存页是离散的、不连续的 ，内核通过pages数组管理这些离散的物理页；
内核会为这些离散的物理页，单独建立内核页表映射，MMU 通过页表完成地址翻译，对内核代码透明。

永不换出、永不回收，无 Swap、无锁定机制

vm_struct管理的内核内存，有两个「绝对禁止」：

绝对禁止被 Swap 换出到交换分区，内核内存永远不会进入 Swap；
绝对不会被内核内存回收机制（kswapd）回收 ，除非内核主动调用vfree()释放；

对比：vm_area_struct管理的用户内存，默认可被 Swap 换出，需要手动加VM_LOCKED才常驻内存；vm_struct无需任何锁定，天生常驻物理内存。

内存分配是「立即映射」，无懒加载

vmalloc()分配内存时，内核会立即分配物理页 + 建立内核页表映射，返回的虚拟地址可以直接使用，不会触发缺页异常；

对比：vm_area_struct是「懒加载」，创建时只分配虚拟地址，访问时才触发缺页异常分配物理页。

`vm_area_struct` 与 `vm_struct` 核心区别

【管理的内存层级】------ 最核心区别

vm_area_struct：管理进程的用户态虚拟内存（3G 以下，x86_32）/（0~0x7fffffffffff，x86_64）；
vm_struct：管理内核的内核态虚拟内存（3G 以上，x86_32）/（0xffff888000000000 以上，x86_64）。

【归属与作用域】

vm_area_struct：进程私有 ，每个进程都有独立的mm_struct和 VMA 链表，进程 A 的 VMA 对进程 B 不可见；
vm_struct：内核全局共享 ，只有一个全局链表vmlist，所有进程的内核态都访问同一份vm_struct，内核内存对所有进程可见。

【物理地址与虚拟地址的关系】

vm_area_struct：无固定关系，可映射「物理连续」（如共享库）或「物理离散」（如堆）的内存，虚拟地址连续即可；
vm_struct：固定为「虚拟连续、物理离散」 ，这是其核心设计目标，也是vmalloc()的核心价值。

【Swap 交换支持】

vm_area_struct：支持，普通 VMA 的物理页可被内核 kswapd 换出到 Swap 分区，需要时再换入；
vm_struct：完全不支持，内核内存永不 Swap，这是内核的硬性规定，防止内核崩溃。

【内存锁定机制】

vm_area_struct：支持，通过VM_LOCKED标志位 +vm_lock自旋锁，实现物理页常驻内存，禁止换出；
vm_struct：无需锁定，内核内存本身就常驻物理内存，无任何锁定相关的字段和机制。

【内存分配的加载方式】

vm_area_struct：懒加载（按需映射），创建 VMA 时只分配虚拟地址区间，物理页和页表映射在进程访问时通过缺页异常分配；
vm_struct：立即映射 ，调用vmalloc()时，内核立即分配物理页、建立页表映射，返回的虚拟地址可直接使用，无缺页异常。

【内存释放的主动程度】

vm_area_struct：可主动释放（munmap()），也可进程退出时由内核自动释放所有 VMA；
vm_struct：必须主动释放 ，内核不会自动回收，调用vmalloc()后必须调用vfree()释放，否则会造成内核内存泄漏，最终导致系统崩溃。

【数据结构的组织方式】

vm_area_struct：双结构组织 → 双向链表 + 红黑树，链表用于遍历所有 VMA，红黑树用于快速查找指定地址的 VMA；
vm_struct：单结构组织 → 单向链表 ，内核中vm_struct的数量远少于进程的 VMA 数量，单向链表足够高效，无需红黑树。

【并发保护的锁机制】

vm_area_struct：双层锁保护 → 进程的mmap_lock（读写信号量，粗粒度） + 每个 VMA 的vm_lock（自旋锁，细粒度）；
vm_struct：单层锁保护 → 内核全局的vmap_lock（自旋锁），保护vmlist链表的并发修改，全局唯一。

【核心创建 / 释放接口】

vm_area_struct：创建→do_mmap()，释放→do_munmap()；用户态对应mmap()/munmap()系统调用；
vm_struct：创建→vmalloc()/vmap()，释放→vfree()/vunmap()；只有内核态能调用，用户态无对应的系统调用。

`vm_area_struct` 与 `vm_struct` 的唯一关联

二者虽然是两套独立的内存管理体系，无继承、无嵌套、无包含关系 ，但在内核源码中，有且仅有一处间接关联： 二者都依赖内核的页表机制完成虚拟地址到物理地址的映射，最终都会把映射关系写入页表，由 CPU 的 MMU 硬件完成地址翻译。

vm_area_struct的映射关系 → 写入进程的用户态页表（每个进程独立的页表）；
vm_struct的映射关系 → 写入内核的全局页表（所有进程共享的页表）；

内核中内存分配的选型原则

原则 1：用户态进程申请内存 → 必用 `mmap()` → 对应 `vm_area_struct`

用户态进程所有的内存申请（堆、栈、共享内存、文件映射），最终都会调用mmap()系统调用，内核通过vm_area_struct管理这些内存，这是唯一的方式。

原则 2：内核态申请「小内存 + 物理连续」→ 用 `kmalloc()` → 走「线性映射」，无`vm_struct`

内核中绝大多数内存申请都是这种场景，比如分配内核结构体、缓冲区等，kmalloc()分配的内存是物理连续的，直接通过线性映射访问，效率极高，无需vm_struct参与。

原则 3：内核态申请「大内存 + 物理离散」→ 用 `vmalloc()` → 对应 `vm_struct`

当内核需要申请大块内存（如几 MB / 几十 MB），且不需要物理连续时，用vmalloc()，内核通过vm_struct管理这段内存，虚拟地址连续，物理地址离散，适合驱动的缓冲区、内核模块的大内存申请。

原则 4：内核态映射「硬件 IO 地址」→ 用 `ioremap()` → 对应 `vm_struct`（flags=VM_IOREMAP）

驱动开发中，映射外设的物理寄存器地址到内核虚拟地址，用ioremap()，底层会创建vm_struct结构体，标记VM_IOREMAP标志位，这是驱动开发的标配。
