之前的文章已明确：OD 是数据源头，SDO/PDO 是访问接口 。但 "接口为什么要这么设计？""传输规则由谁定义？"------ 答案就是 CoE（CANopen over EtherCAT）协议。
你提供的外部文档核心价值，正是补充了 CoE 协议对 SDO/PDO 的 "标准化约束"：它规定了 SDO 的传输帧格式、PDO 的映射规则、主从站的通信时序，是 SDO/PDO 能跨品牌兼容（如松下伺服、欧姆龙 IO 通用）的核心依据。
本文将以 "CoE 协议为纽带"，串联两篇文档的核心内容，解答三个关键问题：
- CoE 协议如何定义 SDO/PDO 的传输规则？
- SDO/PDO 的协议机制如何支撑之前的 "配置 / 实时" 分工？
- 协议要求如何通过 IgH 主站 C API 落地？
一、CoE 协议：SDO/PDO 的 "标准化通信规则手册"
1. CoE 协议的核心定位（结合两篇文档）
- 之前的文章：CoE 是 "应用层协议框架"，包含 SDO/PDO/ 紧急报文；
- 外部文档补充：CoE 本质是 "将 CANopen 协议适配到 EtherCAT 总线"------ 复用 CANopen 的对象字典（OD）结构、SDO/PDO 传输机制，同时适配 EtherCAT 的 "单帧多站、DMA 搬运" 特性，实现 "标准化 + 实时性" 的统一。
2. CoE 协议的核心约束（外部文档重点提炼）
- 统一的对象字典（OD）规范：强制要求从站按 CiA301/CiA402 标准定义 OD 结构（如索引范围、数据类型、访问权限），确保主站通过 SDO/PDO 访问时 "跨品牌兼容"；
- SDO/PDO 的帧格式标准化：规定了 SDO 请求 / 应答帧、PDO 过程数据帧的 EtherCAT 报文结构（如数据段格式、地址字段定义）；
- 同步与状态机约束：定义了从站的通信状态机（Pre-Operational/Operational 等），明确 SDO 配置需在 Pre-Operational 态完成，PDO 传输仅在 Operational 态生效。
3. 通俗比喻：CoE 是 "工业通信的交通法规"
- OD/SDO/PDO 是 "道路、车辆、车道"：OD 是道路（数据载体），SDO 是特种车辆（配置工具），PDO 是高速车道（实时通道）；
- CoE 协议是 "交通法规"：规定了车辆行驶规则（SDO/PDO 帧格式）、车道使用权限（状态机约束）、道路标识标准（OD 结构），确保不同品牌的 "车辆"（从站）都能在同一 "道路"（EtherCAT 总线）上有序通行。
二、SDO 的深度解析：CoE 协议定义的 "配置通信标准"
结合两篇文档，SDO 的核心逻辑可总结为 "协议定义传输规则，API 封装实现细节"：
1. CoE 协议对 SDO 的核心规定（外部文档重点）
（1）两种传输模式：适配不同数据长度
CoE 协议定义了 SDO 的两种传输模式，这也是 SDO 能访问 "复杂数据" 的关键（之前文章提到 "可传字符串 / 结构体" 的底层原因）：
- ** Expedited 传输（快速传输）**：
-
- 适用场景：≤4 字节的短数据（如控制字、厂商 ID）；
-
- 协议特点：单帧完成 "请求 + 应答"，无额外开销，延迟低（ms 级）；
-
- 对应外部文档："SDO 快速传输用于小数据量配置，无需分段"。
- Segmented 传输（分段传输）：
-
- 适用场景：>4 字节的复杂数据（如报警日志、长字符串参数）；
-
- 协议特点：将数据拆分为多个段（每段≤7 字节），通过 "分段请求 + 确认" 传输，支持无限长度数据；
-
- 对应外部文档："SDO 分段传输用于大数据量，需处理分段编号与校验"。
（2）请求 / 应答的帧格式标准化
CoE 协议严格定义了 SDO 帧的数据段结构（外部文档核心细节）：
- SDO 下载请求帧（主站→从站，写 OD）：
|------|--------|---------------------------|
| 字节偏移 | 字段含义 | 内容示例（写 0x1600:00 条目数 = 3） |
| 0-1 | 索引（小端） | 0x0016（对应 0x1600） |
| 2 | 子索引 | 0x00 |
| 3 | 传输类型标识 | 0x23（快速传输 + 写请求） |
| 4 | 数据内容 | 0x03（条目数 = 3） |
- SDO 上传应答帧（从站→主站，读 OD）：
|------|----------|-------------------------|
| 字节偏移 | 字段含义 | 内容示例（读 0x1018:01 厂商 ID） |
| 0-1 | 索引（小端） | 0x1810（对应 0x1018） |
| 2 | 子索引 | 0x01 |
| 3 | 传输类型标识 | 0x60（快速传输 + 读应答） |
| 4-7 | 数据内容（小端） | 0x000001B9（厂商 ID=441） |
2. 协议机制与 IgH API 的对应关系（实操落地）
外部文档的 "SDO 传输流程"，最终通过 IgH 主站 C API 封装实现，无需开发者手动拼接帧格式：
|------------|----------------------------------------|-----------------------------------|
| CoE 协议环节 | IgH 主站 C API 实现 | 对应功能 |
| 初始化 SDO 请求 | ecrt_slave_config_create_sdo_request() | 绑定从站、索引、子索引、数据长度 |
| 快速传输（写 OD） | ecrt_sdo_request_write(req, data) | 单帧写入≤4 字节数据（如 PDO 条目数） |
| 分段传输（读长数据） | ecrt_sdo_request_read(req) + 循环等待状态 | 自动分段读取报警日志（如 0x603F） |
| 传输状态校验 | ecrt_sdo_request_state(req) | 检查是否传输完成（EC_SDO_REQUEST_FINISHED） |
3. 核心结论（结合两篇文档）
SDO 的 "万能配置能力" 源于 CoE 协议的设计：
- 快速传输→适配短参数（如 PDO 映射、操作模式）；
- 分段传输→适配长数据（如厂商信息、报警日志）；
- IgH API 封装了协议细节，开发者无需关心帧格式、分段逻辑，仅需调用函数即可。
三、PDO 的深度解析：CoE 协议定义的 "实时传输标准"
PDO 是 EtherCAT 实时性的核心，其 "高速、低延迟" 的特性，既依赖 CoE 协议的标准化规则，也依赖 EtherCAT 的硬件机制（外部文档重点补充了协议约束）：
1. CoE 协议对 PDO 的核心规定（外部文档重点）
（1）PDO 映射的 "协议级约束"
之前的文章提到 "PDO 是 OD 核心条目的子集"，外部文档补充了 CoE 协议的硬性要求：
- PDO 索引标准化：RxPDO 映射索引固定为 0x1600~0x167F，TxPDO 映射索引固定为 0x1A00~0x1A7F（CiA301 标准），所有从站必须遵守；
- 条目字节数限制：单个 PDO 映射的总字节数≤64 字节（由 CoE 协议定义，对应外部文档 "PDO 数据长度不超过 64 字节"），避免数据量过大导致传输延迟增加；
- 映射条目格式：每个 PDO 条目必须按 "索引 < | 子索引 < | 位宽" 的格式定义（如 0x60400010 表示 0x6040:00，16 位），主从站通过该格式解析数据位置。
（2）同步管理器（SM）的 "协议绑定"
CoE 协议规定，PDO 必须与从站的同步管理器（SM）绑定，这是 "硬件 DMA 搬运" 的前提（外部文档重点强调）：
- SM 编号与方向绑定：
-
- SM2→RxPDO（主站→从站，输出）：绑定 0x1600 系列 RxPDO 映射；
-
- SM3→TxPDO（从站→主站，输入）：绑定 0x1A00 系列 TxPDO 映射；
- SM 工作模式：必须配置为 "DC 同步模式"（分布式时钟同步），确保所有从站的 PDO 传输与主站周期严格同步（延迟抖动≤100ns）。
（3）PDO 过程数据帧的 "无应答设计"
CoE 协议定义 PDO 帧为 "无应答、周期传输"：
- 帧结构极简：仅包含 "从站地址 + PDO 数据段"，无请求 / 应答字段；
- 传输逻辑：主站按周期发送 RxPDO 帧，从站通过 SM2 硬件截取自身数据；同时从站按周期将 TxPDO 数据写入总线，主站通过 SM3 硬件接收 ------ 全程无 CPU 参与，延迟低至微秒级（对应外部文档 "PDO 无握手开销，实时性最优"）。
2. 协议机制与 IgH API 的对应关系（实操落地）
外部文档的 "PDO 映射流程"，通过 IgH 主站的 "Domain + 映射注册" 实现，核心是 "将 CoE 协议规则转化为 API 配置"：
|--------------------|-----------------------------------------|--------------------------|
| CoE 协议环节 | IgH 主站 C API 实现 | 对应功能 |
| PDO 映射索引配置（0x1600） | ecrt_sdo_request_write(sc, 0x1600, ...) | 向 OD 写入 PDO 条目映射规则 |
| 同步管理器（SM2/SM3）绑定 | ecrt_slave_config_add_pdo_entry() | 将 PDO 条目注册到 Domain，绑定 SM |
| 周期传输与 DMA 搬运 | ecrt_domain_process(domain) | 触发 Domain 与从站的 PDO 数据同步 |
| 数据读写（无应答） | EC_WRITE_U16()/EC_READ_U16() | 直接操作 Domain 内存（物理内存映射） |
3. 核心结论（结合两篇文档）
PDO 的 "实时性" 是 "CoE 协议规则 + EtherCAT 硬件机制" 的协同结果：
- 协议层面：无应答设计、64 字节限制、标准化映射格式，减少传输开销；
- 硬件层面：SM 模块 + DMA 搬运，绕开 CPU，实现微秒级延迟；
- IgH API 层面：Domain 作为 PDO 数据容器，简化主站编程，开发者无需关心同步与搬运细节。
四、SDO 与 PDO 的协同逻辑：基于 CoE 协议的分工与配合

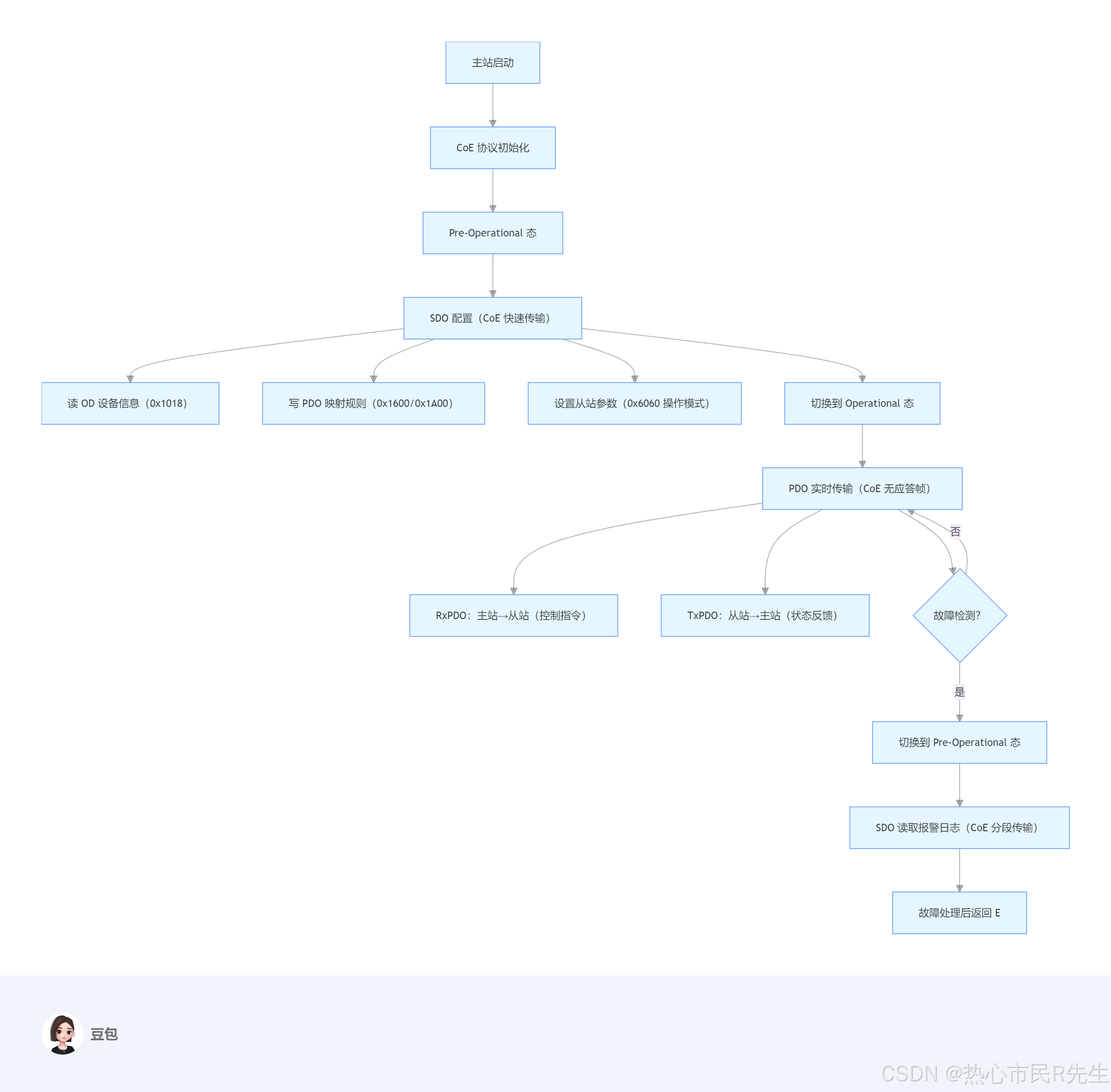

结合两篇文档，SDO/PDO 的协同并非 "人为约定"，而是 CoE 协议定义的 "标准化工作流"：
协同核心要点（结合两篇文档）
- 状态机约束：CoE 协议规定 SDO 配置仅在 Pre-Operational 态生效，PDO 传输仅在 Operational 态允许 ------ 避免运行时配置导致数据错乱；
- 数据一致性：SDO 配置的 PDO 映射规则，直接决定 PDO 传输的条目与顺序，主站需通过 SDO 读取从站 PDO 能力（如最大条目数），再按需配置（外部文档 "PDO 映射前需查询从站支持的条目"）；
- 故障协同：PDO 实时监控状态字（0x6041）发现故障后，主站切换到 Pre-Operational 态，通过 SDO 读取 OD 中的报警日志（0x603F）------SDO 负责 "故障诊断"，PDO 负责 "故障检测"。
五、实操避坑指南（结合两篇文档的关键提醒）
1. SDO 避坑：遵守 CoE 传输规则
- 误区 1：用 SDO 高频读写实时数据→纠正：CoE 协议定义 SDO 为 "非实时通道"，应答机制导致延迟抖动大，实时数据必须用 PDO；
- 误区 2：忽略 SDO 传输长度限制→纠正：快速传输≤4 字节，长数据需用分段传输（IgH API 自动处理，但需预留足够缓冲区）；
- 误区 3：运行态（Operational）修改 PDO 映射→纠正：CoE 协议要求 PDO 映射修改需在 Pre-Operational 态，否则从站拒绝执行（外部文档重点提醒）。
2. PDO 避坑：符合 CoE 映射标准
- 误区 1：PDO 条目总字节数超 64 字节→纠正：CoE 协议限制单 PDO 最大 64 字节，超量需拆分到多个 PDO（如 0x1600、0x1601）；
- 误区 2：映射从站不支持的 OD 条目→纠正：需先通过 SDO 读取从站 OD 的 PDO 支持列表（如 0x1600 子索引 0x00 最大条目数），再配置（外部文档 "PDO 映射需基于从站 OD 支持的条目"）；
- 误区 3：未绑定同步管理器→纠正：IgH 需通过 ecrt_slave_config_add_pdo_entry() 将 PDO 条目与 SM2/SM3 绑定，否则无法 DMA 搬运。
3. CoE 协议避坑：适配从站兼容性
- 不同品牌从站可能支持不同的 CoE 子集（如部分从站不支持 PDO 分段映射），需通过 SDO 读取从站的 "CoE 能力描述"（OD 索引 0x100C）；
- 分布式时钟（DC）未同步时，PDO 传输延迟抖动会增大，需确保主从站 DC 同步完成（IgH 调用 ecrt_master_sync_slaves()）。
六、核心总结：从协议到落地的完整逻辑链
结合两篇文档，EtherCAT 数据交互的核心逻辑可概括为：
CoE 协议（规则）→ OD（数据源头）→ SDO/PDO（访问接口）→ IgH API（工程实现）
- CoE 协议：定义 "交通规则"，确保 SDO/PDO 跨品牌兼容、传输有序；2
- OD：定义 "数据资产"，所有 SDO/PDO 操作都围绕 OD 的索引 / 子索引展开；
- SDO：CoE 协议定义的 "配置接口"，负责初始化、查询、故障诊断（万能但慢）；
- PDO：CoE 协议定义的 "实时接口"，负责周期控制、状态反馈（高速但专用）；5
- IgH API：封装协议细节，将 "配置规则" 转化为可调用的函数，降低开发门槛。
最终效果：开发者无需深入 CoE 帧格式、分段传输等底层细节，仅需通过 IgH API 调用 SDO/PDO，即可实现 "主站→从站" 的高效通信 ------ 这正是工业协议标准化的核心价值。
