51单片机学习笔记2-LED

目录

[2.0 LED原理图](#2.0 LED原理图)

[2.1 项目示例1：点亮一个LED](#2.1 项目示例1：点亮一个LED)

✅点亮LED主函数

[2.2 项目示例2： LED闪烁](#2.2 项目示例2： LED闪烁)

[✅STC-ISP 软件自动生成软件延时函数：](#✅STC-ISP 软件自动生成软件延时函数：)

[✅LED 闪烁主函数](#✅LED 闪烁主函数)

[2.3 项目示例3：LED流水灯](#2.3 项目示例3：LED流水灯)

✅基础版主函数：

✅升级版主函数：

---

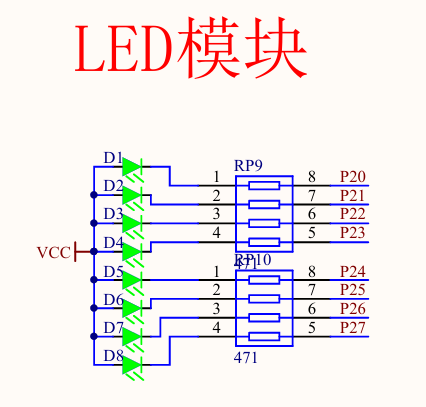

2.0 LED原理图

LED 电平规则 ： 低电平 = LED点亮 、 高电平 = LED熄灭

2.1 项目示例1： 点亮一个LED

✅点亮LED主函数

#include <REGX52.H>// 引入52单片机寄存器头文件，REGX52兼容所有51/52内核单片机

void main()
{
    // P2=0xFE;  // 二进制11111110，仅点亮P2.0
    P2=0x55;     // 二进制01010101，P2口LED 隔一个亮一个（偶脚亮、奇脚灭）
    while(1);    // 死循环，保持引脚电平状态，防止程序跑飞
}

2.2 项目示例2： LED闪烁

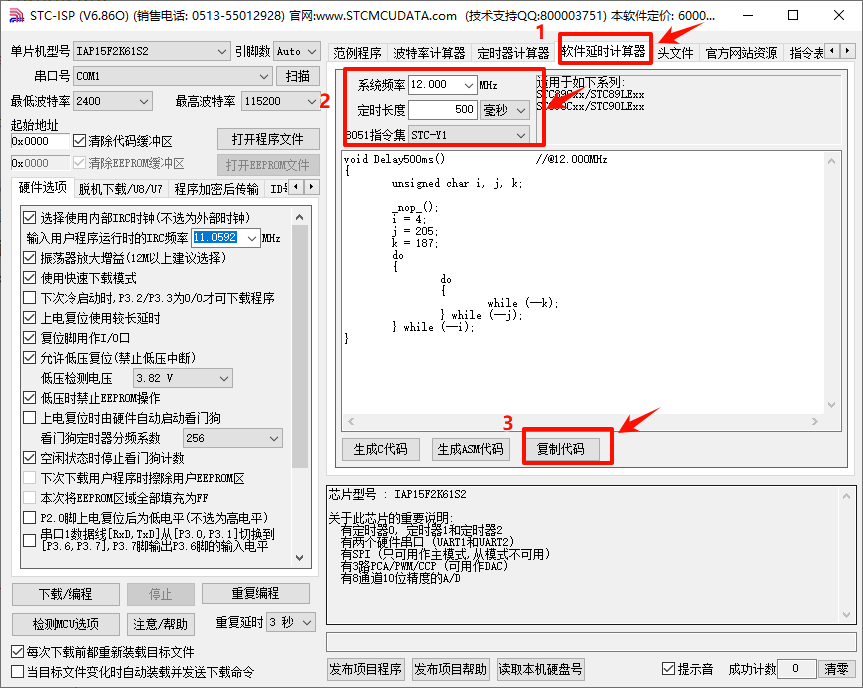

✅ STC-ISP 软件自动 生成软件延时函数：

✅ LED 闪烁主函数

#include <REGX52.H>    // 51/52单片机寄存器定义头文件，必备，用于操作P2口等IO引脚
#include <INTRINS.H>   // 内核函数头文件，必须包含，因为代码中用到了 _nop_() 空操作函数

/************************** 延时函数 **************************/
void Delay500ms(void)	// 延时函数名：延时500毫秒
{						// @12MHz  ：该延时函数的适配条件【晶振=12MHz】，精准延时500ms
    unsigned char i, j, k; // 定义3个无符号字符型变量，用于三层循环计数实现延时

    _nop_();          // 执行1个空操作指令，作用：延时微调，保证500ms延时精度，无实质逻辑
	i = 4;            // 外层循环初始化计数值
	j = 205;          // 中层循环初始化计数值
	k = 187;          // 内层循环初始化计数值
	do                // 三层嵌套循环：通过变量自减+循环，消耗CPU运行时间实现软件延时
	{
		do
		{
			while (--k);  // 内层k自减到0，再执行中层
		} while (--j);    // 中层j自减到0，再执行外层
	} while (--i);        // 外层i自减到0，延时函数执行完毕
}

/************************** 主函数-程序入口 **************************/
void main(void)
{
	while(1)         // 死循环，程序上电后一直重复执行循环内的代码，永不停止
	{
		P2=0xFE;     // 赋值二进制 1111 1110 → P2.0引脚置低电平点亮对应LED，其余引脚高电平灯灭
		Delay500ms();// 调用延时函数，保持LED点亮状态 500毫秒
		P2=0xFF;     // 赋值二进制 1111 1111 → P2口所有引脚置高电平，熄灭全部LED
		Delay500ms();// 调用延时函数，保持LED熄灭状态 500毫秒
	}
}

STC小程序生成软件延时函数中包含 代码 nop ，要引入头文件： #include ，否则会报错

2.3 项目示例3： LED流水灯

✅ 基础版主函数：

#include <REGX52.H>    // 51/52单片机寄存器头文件，用于操作P2口IO引脚，必备头文件
#include <INTRINS.H>   // 单片机内核函数头文件，必须包含，因为延时函数中用到了_nop_()空操作函数

/********************* 延时函数：软件延时500毫秒 *********************/
void Delay500ms()		// 函数名：延时500ms，单位：毫秒(ms)
{						// @12MHz ：该延时函数适配【12MHz晶振】，延时精度准确，51单片机标配
    unsigned char i, j, k; // 定义3个无符号字符型变量，用于三层嵌套循环计数，消耗CPU时间实现延时

    _nop_();          // 执行1个CPU空操作，仅用于延时精度微调，不影响程序逻辑
	i = 4;            // 外层循环计数初始化
	j = 205;          // 中层循环计数初始化
	k = 187;          // 内层循环计数初始化
	do                // 三层do-while嵌套循环，通过变量自减至0实现精准延时
	{
		do
		{
			while (--k);  // 内层k自减，减到0后执行下一层循环
		} while (--j);    // 中层j自减，减到0后执行外层循环
	} while (--i);        // 外层i自减，减到0后延时函数执行完毕
}

/********************* 主函数：程序入口，流水灯核心逻辑 *********************/
void main()
{
	while(1)         // 死循环，无限重复执行循环内代码，实现LED持续流水灯效果
	{
		P2=0xFE;     // 二进制：1111 1110 → 仅P2.0引脚置低电平，对应第一个LED点亮
		Delay500ms();// 保持当前点亮状态500ms，肉眼可见的亮灯时长
		P2=0xFD;     // 二进制：1111 1101 → 仅P2.1引脚置低电平，对应第二个LED点亮
		Delay500ms();
		P2=0xFB;     // 二进制：1111 1011 → 仅P2.2引脚置低电平，对应第三个LED点亮
		Delay500ms();
		P2=0xF7;     // 二进制：1111 0111 → 仅P2.3引脚置低电平，对应第四个LED点亮
		Delay500ms();
		P2=0xEF;     // 二进制：1110 1111 → 仅P2.4引脚置低电平，对应第五个LED点亮
		Delay500ms();
		P2=0xDF;     // 二进制：1101 1111 → 仅P2.5引脚置低电平，对应第六个LED点亮
		Delay500ms();
		P2=0xBF;     // 二进制：1011 1111 → 仅P2.6引脚置低电平，对应第七个LED点亮
		Delay500ms();
		P2=0x7F;     // 二进制：0111 1111 → 仅P2.7引脚置低电平，对应第八个LED点亮
		Delay500ms();
	}
}

✅ 升级版主函数：

修改延时函数，实现流水灯任意切换速度

#include <REGX52.H>    // 51/52单片机寄存器核心头文件，用于操作P2口IO引脚，必备
#include <INTRINS.H>   // 51内核函数头文件，软件生成的延时代码标配，兼容所有延时模板

/********************* 通用毫秒级延时函数 (重点核心) *********************/
void Delay1ms(unsigned int xms)		// @12MHz 晶振 精准延时
{                                   // 函数功能：自定义延时【xms 毫秒】，xms是延时的毫秒数，可调参数
    unsigned char i, j;              // 定义局部变量，用于1ms基准延时的循环计数
    while(xms--)                     // 外层循环：执行 xms 次【1ms延时】，总延时 = xms * 1ms
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);             // 内层双层循环：执行一次 = 精准延时1毫秒
		} while (--i);
	}
}

/********************* 主函数 - 正向流水灯核心逻辑 *********************/
void main()
{
	while(1)         // 死循环：无限重复执行流水灯代码，实现持续流水效果
	{
		P2=0xFE;     // 二进制：1111 1110 → 仅P2.0引脚低电平 → 第一个LED点亮
		Delay1ms(200);// 保持亮灯状态 200毫秒
		P2=0xFD;     // 二进制：1111 1101 → 仅P2.1引脚低电平 → 第二个LED点亮
		Delay1ms(200);
		P2=0xFB;     // 二进制：1111 1011 → 仅P2.2引脚低电平 → 第三个LED点亮
		Delay1ms(200);
		P2=0xF7;     // 二进制：1111 0111 → 仅P2.3引脚低电平 → 第四个LED点亮
		Delay1ms(200);
		P2=0xEF;     // 二进制：1110 1111 → 仅P2.4引脚低电平 → 第五个LED点亮
		Delay1ms(200);
		P2=0xDF;     // 二进制：1101 1111 → 仅P2.5引脚低电平 → 第六个LED点亮
		Delay1ms(200);
		P2=0xBF;     // 二进制：1011 1111 → 仅P2.6引脚低电平 → 第七个LED点亮
		Delay1ms(200);
		P2=0x7F;     // 二进制：0111 1111 → 仅P2.7引脚低电平 → 第八个LED点亮
		Delay1ms(200);
	}
}

为什么参数用 unsigned int xms****而不是 unsigned char**？**

• unsigned char****取值范围： 0 ~ 255 → 最多只能延时 255ms；
• unsigned int****取值范围： 0 ~ 65535→ 最大可延时65 秒，完全满足 51 单片机所有项目的延时需求（流水灯、按键消抖、数码管、蜂鸣器都够用）；
