菲林式投影灯案例分析
简介
菲林式投影灯作为汽车个性化照明与品牌标识的核心组件，广泛应用于车门迎宾投影、格栅 logo 投射等场景，其投影清晰度、logo 还原度及杂散光控制直接影响用户视觉体验与夜间行车安全性，需满足汽车行业对车载照明装置的严苛标准。本项目基于 OAS 光学软件，通过光机一体化建模与多维度参数优化，构建高可靠性菲林式投影灯方案，彻底解决传统设计瓶颈。
案例设置与操作

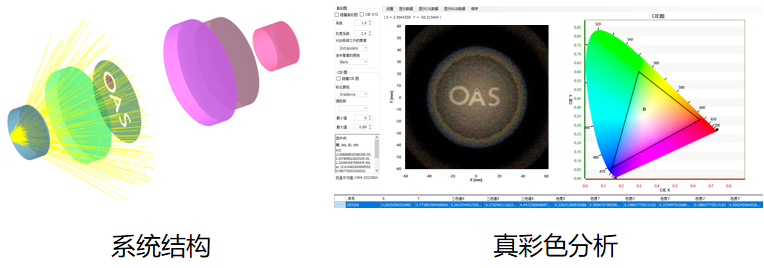

模型构建
依托 OAS 软件的光学元件数据库，优先导入核心组件参数：菲林载体、光源、投影镜头。同时，导入汽车 CAD 结构模型，利用 OAS 内置轻量化 CAD 核心完成光机一体化建模，精准匹配投影灯与车身安装空间，避免机械结构遮挡光路。
参数配置
在 OAS 光学软件中，首先对聚光系统的透镜曲率、材质进行精准定义，确保光源发出的光线能高效汇聚，减少光损；针对菲林图片载体，导入汽车 logo 的高精度像素图案，设置载体厚度为 0.1mm、透光区域灰度值参数，保证图案透光性与完整性；对投影镜头的焦距、视场角进行参数配置，确保成像比例与目标投影距离匹配。
性能优化
通过 OAS 专项功能针对性解决传统痛点：针对投影模糊，利用软件 MTF 分析工具优化镜头焦距与菲林平整度，将 MTF 值提升，确保 logo 边缘清晰；针对杂散光，启用 OAS 杂散光分析模块，将杂散光能量占比降低；针对 logo 变形，通过 OAS 几何光学非序列追迹，修正菲林安装角度，使投影图案变形量≤1.5%，满足视觉标准。
总结
本案例通过 OAS 光学软件的光机一体化建模、多参数精准调控与杂散光优化功能，成功突破传统菲林式投影灯的成像与兼容性瓶颈。该方案可快速适配不同车型的安装需求，为汽车个性化照明提供高效、精准的技术支撑。
